2.3 一个测温点的旅程：数据流全链路
2.3 一个测温点的旅程：数据流全链路
本节摘要：抽象的分层架构，用一个具体信号走一遍就活了。本节跟踪一个反应器入口温度测点——从热电偶的毫伏电势出发，经历变送、接线、I/O 采集、工程量化、滤波、控制运算、网络发布、画面呈现、历史归档的全过程，把前两节的知识焊成一条链。
起点：物理量如何变成电信号
测点是反应器入口温度，量程 0 到 400 摄氏度，选 K 型热电偶。热电偶的原理是塞贝克效应：两种不同金属接点处温度变化产生毫伏级热电势，K 型约每摄氏度 41 微伏。400 摄氏度对应约 16.4 毫伏——这个信号太微弱，不能长距离传输，所以现场装一台温度变送器，把毫伏信号放大、线性化、冷端补偿后，转成 4 到 20 毫安电流环输出。选电流不选电压，是因为回路电阻变化不影响电流值，几百米电缆拉过去信号不失真。量程对应关系：4 毫安对应 0 摄氏度，20 毫安对应 400 摄氏度。
为什么下限是 4 毫安而不是 0？这是工业信号制式最精巧的一笔：0 毫安无法区分"测量值为零"与"回路断线"。有了 4 毫安的活零点，任何低于 4 毫安的读数都可以判定为故障（断线、短路接错），系统据此把该点置为"坏质量"并触发报警，而不是把它当成 0 摄氏度参与控制——后者可能导致控制回路朝错误方向猛打输出。
中段：从电流环到数据库位号
电流信号经现场接线箱、桥架，进入机柜间端子柜，转接到 I/O 机架上的模拟量输入模块。模块内的精密采样电阻把电流转成电压，模数转换器以 12 到 16 位分辨率采样，每个通道每周期被采样一次。控制器每个控制周期（本例 200 毫秒）扫描一次 I/O 映像表，读到原始码值后做三步加工：
第一步工程量化：码值线性换算为摄氏度。假设 16 位转换，4 到 20 毫安对应码值 13107 到 65535，则温度等于码值乘以换算系数加上零点偏移。第二步质量戳处理：判读通道诊断位，断线或超限的值打上"坏质量"标记，不进控制运算。第三步数字滤波：一阶惯性滤波平滑噪声，时间常数取 1 到 3 秒——温度过程本身慢，滤波带来的滞后相对过程时间常数可以忽略。
加工完成的数据带着位号（如 TI-101）写入控制器的实时数据库，从此它不再是一路电流，而是一个有名字、有质量、有时间戳的过程变量。
运算：它恰好是一个控制回路的测量
这个测点同时是反应器入口温度控制回路（TIC-101）的测量值。控制器在每个周期执行控制方案：读 TI-101 的当前值，与给定值比较得偏差，送入 PID 功能块运算（第四章展开），输出经限幅、变化率限制后写到一个模拟量输出通道，输出电流驱动现场的电气阀门定位器，调节预热燃料流量。注意这一整个闭环发生在控制器内部，周期 200 毫秒，不需要任何上层设备参与——操作站此刻即使全部关机，这个回路依然稳定运行。这就是"分散"的实证。
上浮：网络发布与画面呈现
同一次运算周期里，控制器把 TI-101 的值、状态、报警标志打包，经实时控制网络发布。操作员站的驱动软件接收后更新自己的实时数据库，画面上 TI-101 的数字随之刷新（通常一秒之内可见）。操作员在趋势画面上调阅它时，看到的是历史站的数据——历史站按"变化压缩"策略归档：稳态时低频存储（如每分钟一点），变化或报警时自动加密到秒级，兼顾存储空间与事故追溯精度。事后做事故分析时，一秒级的温度曲线往往就是定位扰动源头的关键证据。

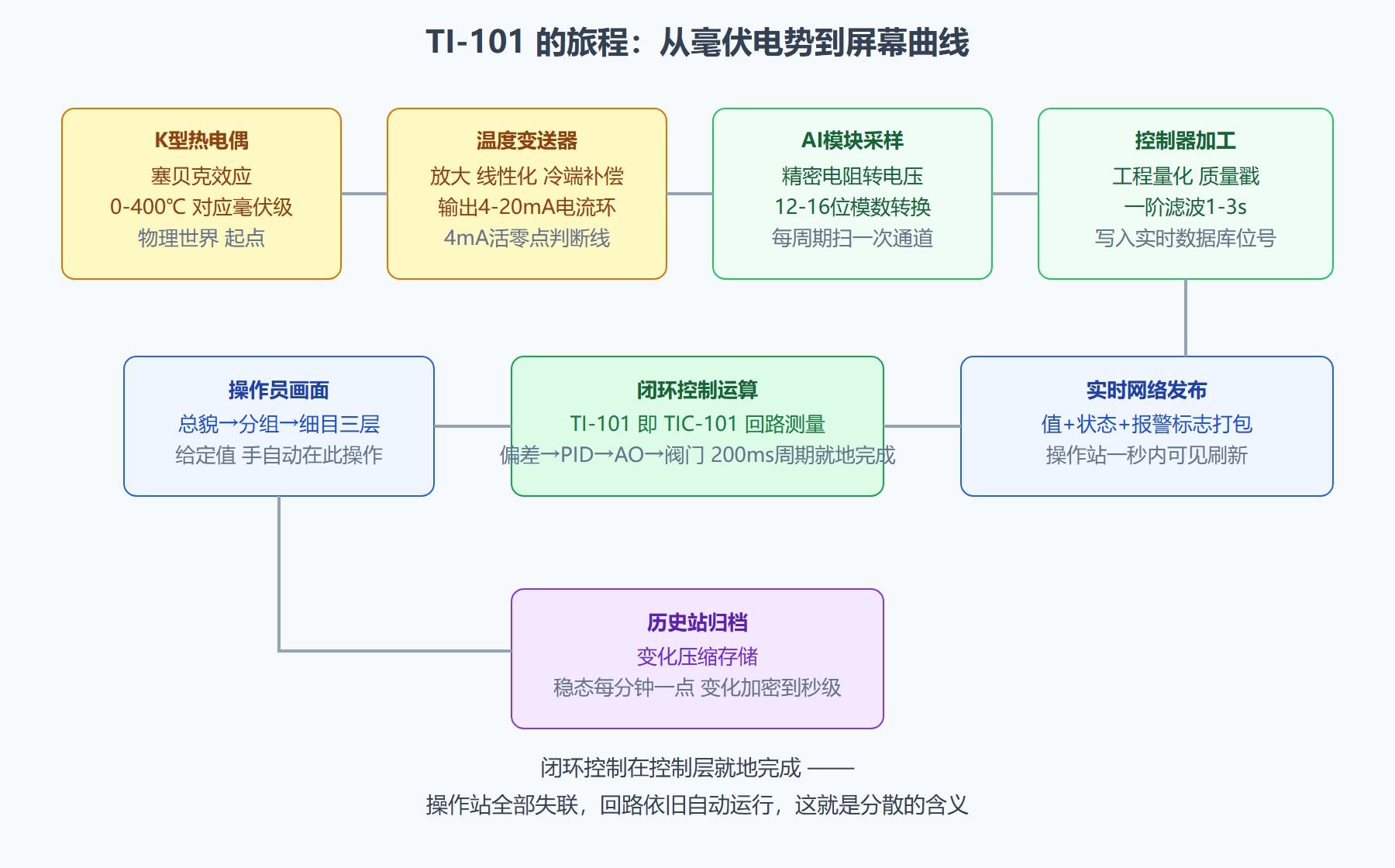

图：一个测温点的数据旅程
回程：一次操作指令的反向链路
数据上浮，指令下行。操作员想把 TIC-101 的给定值从 350 提到 355 摄氏度：操作员站校验权限、记录操作日志（谁、何时、改了什么），指令经网络下发给控制器；控制器校验给定值限幅（比如不超过 380 摄氏度）后更新回路给定值，下一个周期 PID 按新给定值运算，输出渐变，阀门缓动，几分钟内温度平稳爬到新目标。整个回程中有两道闸门值得记住：操作站的权限与日志闸门，控制器的限幅与速率闸门。任何一道缺失，误操作就直达现场设备。
这条链上最常断的三处
排查测点故障时，沿链检查比凭感觉换件高效得多。第一处断点是回路级故障（电流环断线、变送器失电），症状是读数跳到量程下限以下并报坏质量，万用表串入回路测电流即可定位。第二处是I/O 级故障（通道损坏、保险熔断），症状是单通道坏质量而相邻通道正常，通道级诊断能直接报出。第三处是数据库级故障（位号重复、量程参数设错、滤波时间常数写反），症状是数值稳定地"不对"，这类故障最隐蔽——链路全绿，数据全错，只能靠与现场仪表就地指示比对发现。第三章与第九章会分别展开硬件诊断与回路测试。
本节要点回顾
- 信号链全程：毫伏电势 → 4 到 20 毫安电流环 → 模数转换 → 工程量化与滤波 → 实时数据库位号 → 控制运算 → 网络发布 → 画面与归档
- 4 毫安活零点让断线故障可被判别，坏质量数据绝不冒充真实测量参与控制
- 闭环就地自治：控制回路完全在控制器内完成，操作层失联不影响自动运行
- 下行指令过两道闸门：操作站的权限与日志、控制器的限幅与速率限制
- 故障三断点：回路级（电流环）、I/O 级（通道）、数据库级（参数配置），排查沿链走
架构与数据流已经打通，下一章下沉到控制层内部，看控制器和 I/O 这套"身体"究竟怎么造。
数据旅程的四个可能事故点
