1.2 五分钟上手：跑通你的第一个网表

1.2 五分钟上手：跑通你的第一个网表

本节摘要：本节带你完成一次完整的仿真闭环：装好开源仿真器 ngspice，写出一个只含电源与两个电阻的分压网表，执行直流工作点分析并读懂输出，再用 .DC 语句把电源扫一遍。所有命令与数值都可原样复现，跑通它，你就跨过了 SPICE 的门槛。

先跑起来再说

工具准备只做一件事：拿到一个能用的仿真器。开源阵营首选 ngspice，它是 SPICE3 内核的直系后代， Windows、Linux、macOS 全平台支持。去它的项目官网下载对应安装包，Windows 版解压即用，不需要复杂配置；Linux 用户直接用发行版的包管理器安装。装完在命令行敲 ngspice 回车，看到版本横幅和交互提示符就算成功，输入 quit 加回车退出。图形界面党也可以选 LTspice，免费且界面友好，但它把网表藏在原理图背后，初学阶段建议先用命令行工具，把语法摸透之后再换界面工具会非常轻松。

你的第一个网表

被仿真的是最简单的分压网络：一个五伏电源，串联九千欧与一千欧两个电阻，求中点电压。手算答案当然是零点五伏，我们只是要看看仿真器怎么把这句话"说"出来。新建一个纯文本文件，命名为 divider.cir，内容如下：

* 我的第一个分压网络
V1   in   0    DC 5
R1   in   out  9k
R2   out  0    1k
.OP
.END
​

逐行拆解这五行，它们就是日后所有网表的母版：

• 第一行以星号开头，是标题行兼注释行。SPICE 规定网表第一行永远是注释，不参与解析——这是新手第一个大坑：把器件写在第一行，它会无声无息地消失，仿真结果还"看起来正常"。
• 第二行是独立电压源：器件名 V1 以 V 开头声明类型，两个端子分别接节点 in 和节点 0，DC 5 表示直流五伏。节点 0 是全局地，这是唯一必须存在的节点名。
• 第三、四行是电阻：R 开头，两端节点加阻值。9k 里的 k 是千的工程后缀，仿真器不区分大小写。
• .OP 要求执行直流工作点分析：把电路当成纯电阻网络解一遍，报告所有节点电压。
• .END 标志网表结束，必须有。

执行与读数

在网表所在目录打开命令行，以批处理模式运行：

$ ngspice -b divider.cir

Circuit: 我的第一个分压网络

Doing analysis at TEMP = 27.000000 and TNOM = 27.000000

Node                                   Voltage
----                                   -------
in                                 5.000000e+00
out                                5.000000e-01

   voltage source currents
       name       current
V1                -5.000000e-04

Total power dissipation: 2.500000e-03  watts
​

仿真器交出的答卷有三块。节点电压表：in 是五伏，out 是零点五伏，与手算一致。支路电流：流过电压源 V1 的电流是负的零点五毫安，负号来自 SPICE 的符号约定——它定义电流从电源正端流入为正，而实际电流是从电源流出经过电阻网络再回地，所以读数取负，消耗的功率按正负号规则计算后仍是正确的二点五毫瓦。符号约定这一细节现在记不住没关系，等第 3 章测放大器电流时你会反复用到。

如果你用的是交互模式（直接敲 ngspice 进入提示符），先输 source divider.cir 装载网表，再敲 run 执行分析，效果完全一样。

从单点走向扫描

.OP 只回答"电源固定在五伏时怎样"。把网表最后的 .OP 换成下面两行，就能让电源从零伏一路扫到五伏：

.DC V1 0 5 0.5
.PRINT DC V(out)
.END
​

.DC 语句读作：把 V1 从零伏扫到五伏，步长零点五伏；.PRINT 要求打印每一步的输出电压。运行后仿真器吐出一张表：

V1          v(out)
0.000e+00   0.000e+00
5.000e-01   5.000e-02
1.000e+00   1.000e-01
1.500e+00   1.500e-01
2.000e+00   2.000e-01
2.500e+00   2.500e-01
3.000e+00   3.000e-01
3.500e+00   3.500e-01
4.000e+00   4.000e-01
4.500e+00   4.500e-01
5.000e+00   5.000e-01
​

线性电路的扫描表是一条完美的直线：分压比恒为十分之一。这张表的意义不在数值本身，而在于它演示了仿真的基本范式——写电路，提问题，收答案。.DC 是你向电路提问的第一种句式，第 3 章还会介绍 .AC 与 .TRAN 两种更常用的提问方式。

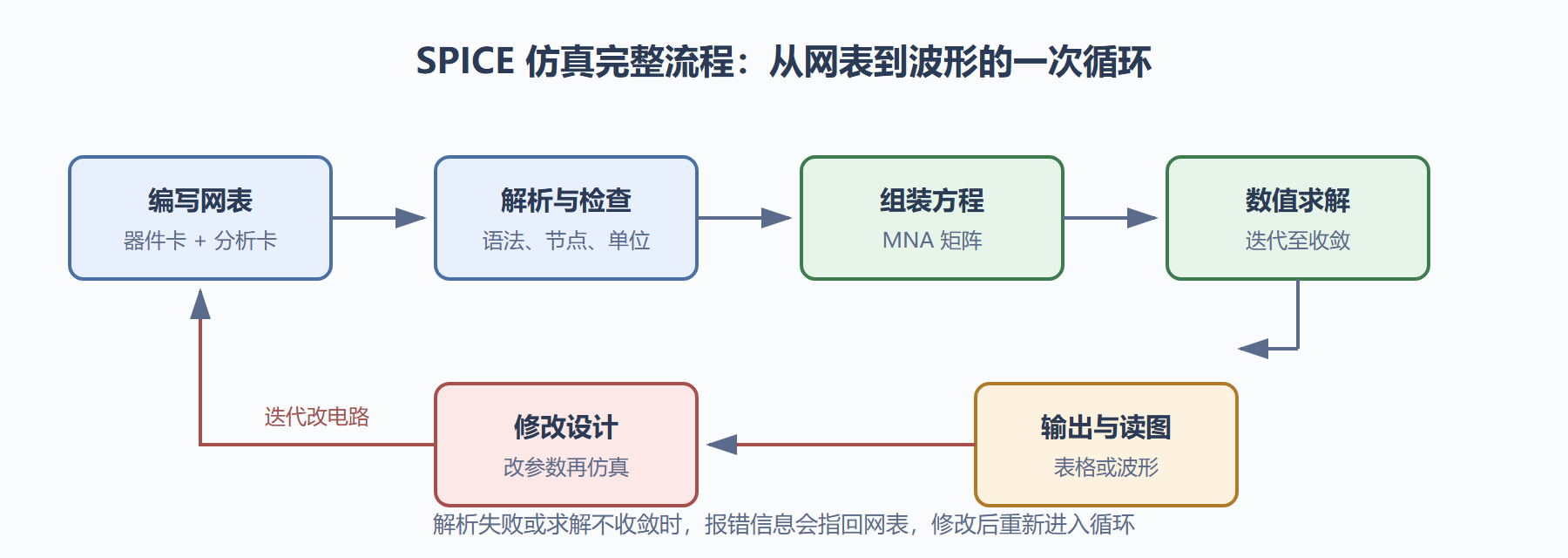

图：SPICE 仿真完整流程

新手常见的四个"第一次报错"

第一个坑是标题行陷阱，前文已经说过：任何写在第一行的器件都会被当成注释吞掉，症状是报"某节点没有直流通路"之类的间接错误。第二个坑是单位后缀：SPICE 里 m 表示千分之一，M 也表示千分之一（大小写不敏感），一百万欧必须写 1meg。把 1M 想成一兆欧，结果会差十个数量级，而仿真器不会给出任何警告。第三个坑是悬空节点：每个节点都要有直流通路到地，纯电容串联构成的孤立节点会让直流分析报"无直流通路"，解决办法是给节点并一个大电阻（比如 1gohm）提供直流通路。第四个坑是忘了 .END，部分仿真器会安静地接受缺失并补一个默认结束，另一些则直接报错，养成最后一行写 .END 的习惯最省心。

本节要点回顾

• 最小闭环：标题行、器件卡、.OP、.END，四类内容就构成一个合法网表。
• 读数三件套：节点电压表、源电流、总功耗；源电流的负号来自"流入为正"的约定。
• .DC 范式：扫描语句加打印语句，是"向电路提问"的第一种句式。
• 四个新手坑：第一行被吞、M 与 MEG 混淆、悬空节点、缺 .END，全部避开能省下一个晚上的排错时间。

下一章我们把器件卡的写法系统展开：电阻之外，电容、电感、二极管、晶体管怎么写，激励源的十余种波形怎么定义——那是写出真实电路网表的全部语法基础。

问题：图形界面工具一句能画图，为什么还要手写网表

因为批量与复现。界面点选适合探索单次电路，但当你想把电阻从一千欧扫到一万欧、跑二十个工艺角、或把仿真嵌入自动回归脚本时，手写网表是唯一顺手的入口。文本还能进版本管理：每一行改动都有记录，回退与审查一目了然。两者的关系像手写计算器与心算——界面助你快，网表让你稳。

问题：零点五伏的结果怎么确认不是"错得刚刚好"

三个交叉验证习惯从第一个电路就养成：与手算对账（分压公式在这里就是标准答案）；故意改一个参数看趋势是否合理（把 R2 加倍，输出应降为原先的三分之二附近）；换一个仿真器重跑同一段网表，读数应在千分之一内重合。这三板斧用熟了，你对"仿真对不对"的判断力会有质的提升。

变式练习

给你三个伸手可及的小改动，每个都动手跑一遍：把 R1 与 R2 对调，验证输出变为四点五伏；在输出端并联一个负载电阻，观察分压比被"拉低"的程度，体会带载能力的概念；把 .DC 的步长从零点五伏改成零点零一伏，感受打印密度对曲线平滑度的影响——电路没变，变的是你观察它的分辨率。
