8.4 5G NR 空口新技术：从参数集到波束管理

8.4 5G NR 空口新技术：从参数集到波束管理

本节摘要：5G NR 空口真正的"新"不在峰值速率，而在可配置——同一套帧结构能同时伺候低频广覆盖与毫米波热点。本节沿着一帧时频资源往下走，讲清灵活参数集如何用一条公式覆盖 Sub-6GHz 到毫米波，迷你时隙与免授权调度怎样把时延从 4G 的十几毫秒压到 1 毫秒量级，BWP 为什么是终端省电的关键，波束管理凭什么让毫米波变得可用，以及 LDPC 与 Polar 两场编码换届各自守在哪条信道上。

凌晨两点的焊装车间

凌晨两点，汽车厂的焊装车间里几十台机械臂同步动作，控制器每 2 毫秒下发一次位置校正。这套系统原本跑在工业以太网上，改成无线之后，工程师最担心的一件事是：4G 的一个子帧就是 1 毫秒，一次上行传输要等调度请求、等授权、再等重传，端到端抖动动辄十几毫秒——机械臂早撞上了。5G 能让这件事成立，靠的不是"把速率提上去"，而是把空口从"固定节拍"改成了"可调节拍"：子载波间隔可以变，时隙长度可以变，调度可以预先配好不用等申请，终端甚至只需要盯住一小段带宽。前两节讲的三大场景与 QoS 机制，最后都要落到这些具体的空口设计上。

一、灵活参数集：一条公式覆盖五个频段

4G LTE 的子载波间隔被钉死在 15 kHz，一个子帧 1 毫秒、含两个时隙。这套参数对 2 GHz 左右的载波是合适的：相干带宽足够、多径时延扩展可控、多普勒又不算严重。但 5G 要同时用 700 MHz 和 28 GHz——频率差了 40 倍，相位噪声和多普勒频移的量级完全不同，一套参数必然顾此失彼。

NR 的解法是引入参数集编号 μ：子载波间隔 = 15 kHz × 2^μ，μ 取 0 到 4，时隙长度随子载波间隔成反比缩短。频率越高，μ 取得越大，时隙越短，越能压住相位噪声与多普勒。

一个附带好处是时延：μ=3 时一个时隙只有 125 微秒，即便等待完整时隙也比 4G 快八倍。下面这段算式把这条关系算清楚——它也是判断任何"低时延"宣传是否可信的基本工具：

def slot_length_us(mu, symbols=14):
    """5G NR 时隙长度：子载波间隔 15kHz*2^mu，一个 OFDM 符号约 1/SCS"""
    scs_khz = 15 * (2 ** mu)
    symbol_us = 1_000 / scs_khz          # 1/SCS，单位微秒
    return symbol_us * symbols / 1000    # 换算成毫秒

for mu in range(5):
    print(f"mu={mu} SCS={15*2**mu:>3} kHz  14符号时隙={slot_length_us(mu):.4f} ms")
# mu=0 时隙 1.0000 ms；mu=3 时隙 0.1250 ms；mu=4 时隙 0.0625 ms
​

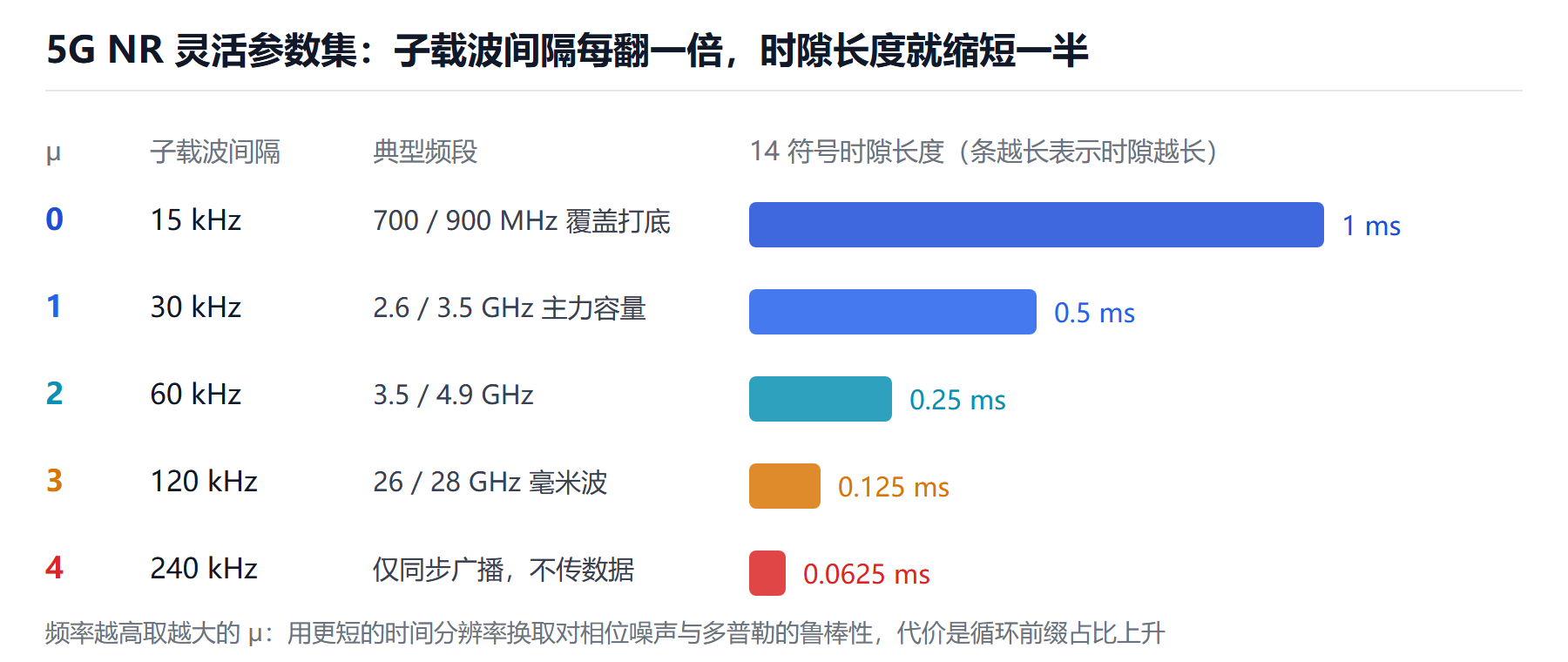

图：五档参数集——子载波间隔每翻一倍，时隙就缩短一半

💡 关键直觉：参数集的本质是"用时间分辨率换频率鲁棒性"。高频段相位噪声大、多普勒严重，就缩短符号时长让信道在一个符号内保持稳定——代价是循环前缀占比上升，频谱效率略有损失。

二、迷你时隙与免授权：把时延砍到毫秒

缩短时隙只是第一步。4G 上行传输的标准流程是"调度请求 → 基站授权 → 终端发送"三步握手，光等待就吃掉好几个毫秒。NR 为此准备了两件工具。

迷你时隙（Mini-Slot） 允许一次传输只占 2、4 或 7 个符号，不必等到一个完整时隙边界。对 URLLC 这类突发小包，数据一到就能立刻发出，排队时延从"等时隙"降级为"等符号"。更狠的是抢占（Preemption）：URLLC 数据到达时可以直接打掉正在进行中的 eMBB 传输所占的资源，基站随后给被破坏的那块数据补一次重传——牺牲大包的一点效率，换小包的确定性。

免授权调度（Configured Grant） 干脆取消了握手。基站预先把周期性资源配给终端，终端有数据就直接发，不必再发调度请求。对机械臂这类每 2 毫秒一次的确定性流量，资源在时间轴上是"刻好槽"的，抖动因此被压到微秒级。

再叠加自包含时隙——同一个时隙内下行数据、保护间隔、HARQ 确认依次排开，基站在收到数据的当个时隙就能回确认——重传往返从 4G 的 8 毫秒降到 1 至 2 毫秒。四段相加，1 毫秒空口时延的承诺才有了物理基础。

⚠️ 常见坑：把"1 ms 时延"当成全网通用指标。它是 URLLC 在理想条件下（免授权、迷你时隙、边缘 UPF、良好信道）的空口单向时延，不含核心网与应用服务器。普通手机上网走的仍是常规调度，实际往返在 10 毫秒上下——1 ms 是给特定业务预留的能力，不是全网平均体验。

三、BWP：让终端只盯住自己那块带宽

5G 单载波带宽可以做到 100 MHz（Sub-6GHz）甚至 400 MHz（毫米波），但一个物联网水表根本不需要、也承受不了在 400 MHz 带宽上做 FFT。带宽部分（Bandwidth Part, BWP）因此被引入：基站给每个终端配置一段远小于载波带宽的连续频域资源，终端只在自己的 BWP 上收发与测量。

BWP 的价值是三重的。一是省电：射频与基带的计算量正比于带宽，窄 BWP 直接降低功耗，这对 mMTC 终端的十年电池寿命是决定性的。二是灵活：同一个终端可以在不同 BWP 之间切换——下载大文件时切到宽带 BWP 冲速率，空闲时回落到窄 BWP 待机。三是兼容：让只支持 20 MHz 的早期 5G 终端也能接入 100 MHz 载波。

BWP 与参数集是绑定配置的，一个终端最多配 4 个下行 BWP，但同时只能激活 1 个。切换通过 DCI 信令完成，耗时在毫秒级。

四、波束管理：毫米波可用的前提

毫米波频段路径损耗极大，靠全向覆盖是行不通的。所幸波长短、天线小，几十上百个振子能塞进一块巴掌大的面板——大规模 MIMO 把能量聚成窄波束，用方向性增益把损耗补回来。代价是波束必须对准，于是 NR 增加了一整套波束管理流程：

同步信号块（SSB）在若干个方向上依次扫描，终端测出哪个方向最强并上报；随后基站用 CSI-RS 做更精细的波束细化，把宽波束收敛成指向用户的窄波束。终端一旦转动或被遮挡，链路质量骤降会触发波束失败检测（BFD），再走候选波束恢复（BFR）流程重新锁定——整个过程要求在几十毫秒内完成，否则就是掉话。

⚠️ 常见坑：以为毫米波手机"信号差"是覆盖不足。更多时候是波束失配——手握姿势遮住了天线阵列，或身体挡住了已锁定的方向。旋转手机、换只手拿，速率可能立刻翻倍，这是毫米波终端的真实使用体验。

五、LDPC 与 Polar：两场编码换届

4G 数据信道用 Turbo 码、控制信道用咬尾卷积码。5G NR 换了两次：数据信道用 LDPC，控制信道用 Polar。

LDPC（低密度奇偶校验码） 在长码块、高码率区间性能优异，译码可以高度并行，天然适配 Gbps 级吞吐。它的短板在短码块，因此 NR 只在数据信道使用，并配套了两套基础图（BG1/BG2）分别应对大块高码率与小块低码率。Polar（极化码） 是理论上的第一次突破——它是首个被严格证明能达到香农极限的构造性编码，在短码块上表现优于 LDPC 与 Turbo，正好匹配控制信道几十到几百比特的长度。

本节要点回顾

• 参数集是可配置的核心：子载波间隔 = 15 kHz × 2^μ，μ 越大时隙越短，用时间分辨率换高频鲁棒性；
• 时延靠三件工具压缩：迷你时隙消除排队等待、免授权调度取消握手、自包含时隙缩短重传往返；
• BWP 兼顾省电与灵活：终端只在窄带 BWP 上工作，需要速率时再切换，是 mMTC 十年续航的关键；
• 波束管理是毫米波的地基：SSB 扫描建立粗对准，CSI-RS 细化，BFD/BFR 负责失效后的快速恢复；
• 编码按码长分工：数据信道 LDPC 吃吞吐，控制信道 Polar 吃短块性能，各守其位。

空口的这些新工具把前两节承诺的指标真正做出来了，但再好的设计也要落到具体的站址、功率与邻区参数上——第九章进入工程现场，看一张图纸怎样变成一片可以打电话的覆盖。
