3.1 超精密加工：以纳米为单位的切削

3.1 超精密加工：以纳米为单位的切削

本节摘要：超精密加工不是"把普通机床调得更仔细"，而是一套重构过的工艺阶梯：金刚石车削用近乎完美的刀尖直接切出光学表面，塑性域磨削让脆性材料像金属一样被"软磨"，化学机械抛光用化学与机械的合谋换取全局平坦。本节沿阶梯逐级讲机制，并用粗糙度演算说明每一级的极限在哪里。

半米镜面上的几分之一波长

场景是这样的：一块直径半米的反射镜，图纸要求面形误差不超过四分之一波长——换算成线性尺寸，是把半个桌面大小的曲面做到几十纳米的形状准确度，相当于把一个足球场的地面平整到毫米级以下。这样的镜面没法靠"老师傅手感"完成，它的每一个零件——主轴、导轨、刀具、环境——都被重新设计过。这就是超精密加工的现场：精度不是操作出来的，是被一层层工程结构托举出来的。

这一节沿精度阶梯从下往上走。阶梯的每一级都有一个代表性的工艺、一种独特的材料去除机制和一个可以计算的粗糙度极限。看清每一级的机制差别，比记住任何"精度排名表"都重要——因为机制决定了上限，操作只决定上限之下的浮动。

台阶一：金刚石车削，直接切出镜面

车削本是车间的家常便饭，但超精密车削把每一件家什都换成了限量版。刀是天然单晶金刚石：可以研磨出纳米级锋锐的刃口，且硬度冠绝天然材料，切软质金属与晶体时几乎不磨损。主轴用空气静压轴承，回转跳动可以压到二十纳米量级——普通滚珠轴承的跳动比这大两个数量级，直接决定了车不出镜面。导轨用气浮或油浮，位置反馈用激光干涉仪或高精度光栅，分辨率做到纳米级。机床整体泡在恒温环境里，因为后面 3.2 节会算给你看：一度的温差足以毁掉全部努力。

它擅长的是软质与非铁材料：铜、铝、锗、硅、各类晶体与塑料模芯。眼镜片模具、红外光学镜面、车灯自由曲面，大都是金刚石车削的作品。理论粗糙度由"刀尖在工件上犁出的螺纹纹理"决定：每转进给越小、刀尖圆弧越大，纹理越浅。

# 理论残留粗糙度演算：Rth = 进给量平方 除以（8 倍刀尖圆弧半径）
f_um = 2.0        # 每转进给 2 微米
r_mm = 0.5        # 刀尖圆弧半径 0.5 毫米
rth_nm = (f_um ** 2) / (8 * r_mm * 1000) * 1000
print(f"理论残留高度约 {rth_nm:.2f} 纳米")

f_um = 5.0        # 粗一点的进给
print(f"进给提到 {f_um} 微米后：{(f_um ** 2) / (8 * r_mm * 1000) * 1000:.2f} 纳米")
# 输出：
# 理论残留高度约 1.00 纳米
# 进给提到 5 微米后：6.25 纳米
​

注意进给量在平方项里：进给翻两倍半，理论粗糙度劣化六倍。这是超精密车削"慢就是精度"的定量解释——想快就得加大进给，加大进给纹理就深。也要诚实地说：一纳米是理论值，实际表面还有材料回弹、微小振动、晶格各向异性的贡献，实测通常是理论的几倍；但公式的趋势可信，工艺参数优化就围着它转。

台阶二：塑性域磨削，让玻璃像金属一样被磨

磨削用高速旋转的砂轮，靠无数磨粒的微量切削去除材料——这是对硬质金属的主力工艺。麻烦出在硬脆材料上：玻璃、陶瓷、硅，被磨粒碰到时的第一反应不是塑性变形而是脆性崩裂，表面留下一层微裂纹，精度与强度双双受损。第 4 章会看到这些微裂纹怎么在服役中长成致命缺陷。

塑性域磨削的思路是从脆性材料手里"骗"来塑性：当单颗磨粒的切削深度压到临界值以下，材料内部的高静水应力会让它像金属一样流动而不是崩开。临界深度的量级在几十到一百纳米——也就是说，磨粒每次只能啃几十纳米，砂轮必须细、进给必须小、机床刚度必须高。这笔交易换来的表面可以接近抛光质量，还省掉了后续的细抛工序；代价是去除率极低，所以塑性域磨削几乎只用在"最后一层"——先粗磨成型，再以塑性域走刀收尾。

台阶三：化学机械抛光，全局平坦的唯一解

精度阶梯的顶上是化学机械抛光。它的机制与前两级根本不同：工件压在旋转的软抛光垫上，浆料一边用化学剂把表面原子软化成易除状态，一边用磨粒把这层软壳蹭掉——化学负责"让材料变好除"，机械负责"平着除"。化学与机械互相咬合，才能做到两点是前两级做不到的：粗糙度压到亚纳米级，以及全局平坦化——车削和磨削修的是局部形貌，只有抛光能把整片晶圆的高低起伏统一抹平。

去除速率由普雷斯顿经验式掌管：速率正比于压力乘相对速度。演算一个下料时间：

# 化学机械抛光时间账：去除速率 = 系数 乘 压力 乘 相对速度
k = 3.0e-13       # 普雷斯顿系数的典型量级
p = 3.0e4         # 压力 30 千帕
v = 1.0           # 相对速度 每秒 1 米
rate_m_s = k * p * v
rate_nm_min = rate_m_s * 1e9 * 60
t_um = 1000 / rate_nm_min   # 去掉 1 微米需要多少分钟
print(f"去除速率约 {rate_nm_min:.0f} 纳米每分钟")
print(f"削掉 1 微米约需 {t_um:.0f} 分钟")
# 输出：
# 去除速率约 54 纳米每分钟
# 削掉 1 微米约需 18 分钟
​

每分钟几十纳米的去除率，决定了抛光只能处理微米级以下的平整化余量——余量太大时间破产，余量太小前序工序的伤痕磨不掉。整个前道工艺链的余量分配，就是在这样的账目间平衡出来的。

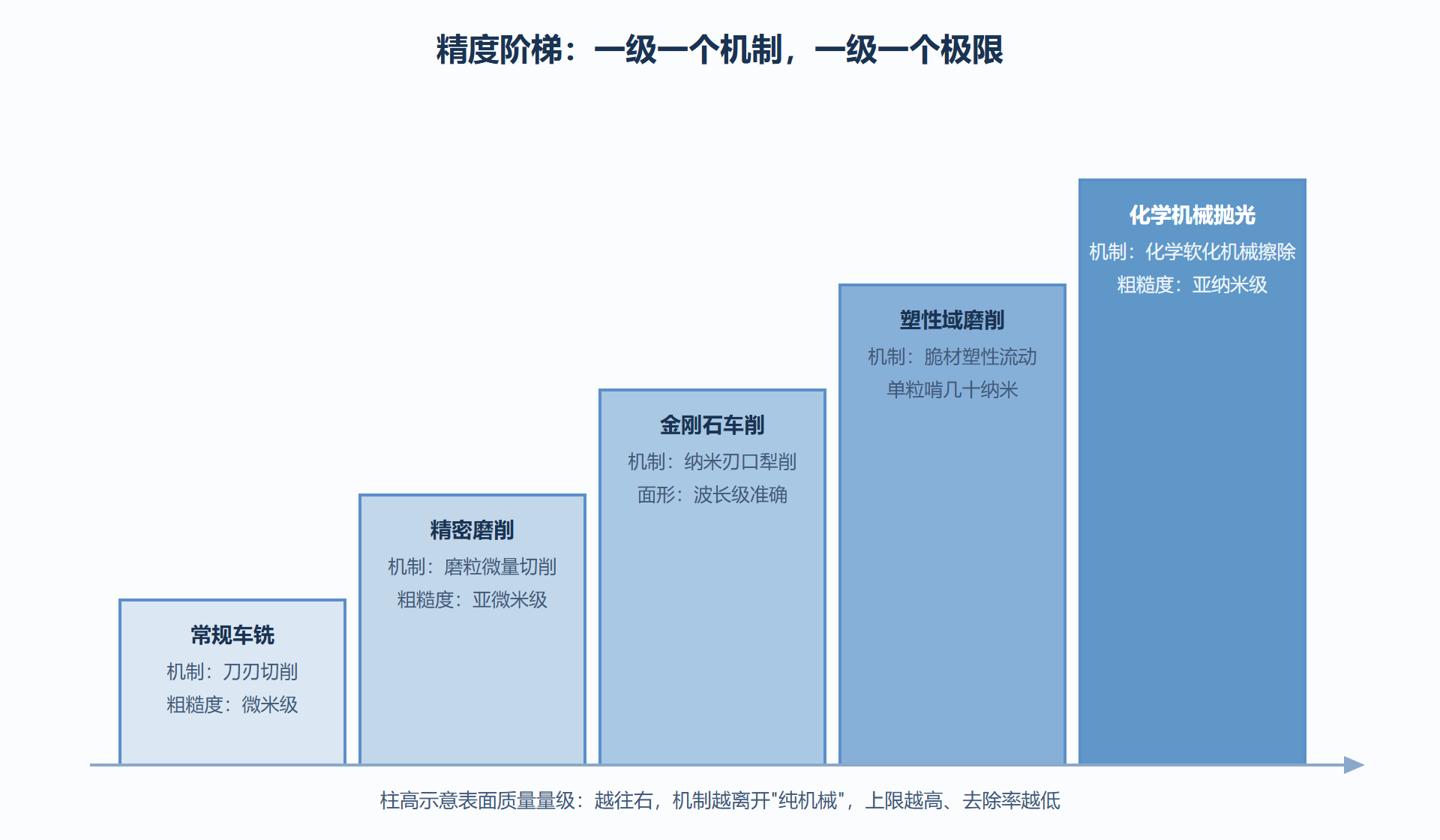

图 3-1：精度阶梯与各阶机制

常见坑与关键直觉

⚠️ 阶梯顶端不是万能解。化学机械抛光对材料有选择性，化学惰性强的表面难以软化；金刚石车削碰上铁族金属会因亲和磨损快速钝化——所以钢件的光学面反而不走车削路线。选台阶先看材料，再看形状，最后才看指标。

💡 关键直觉：每一级台阶的上限由去除机制决定，不是由责任心决定。磨粒滚压永远修不出原子级平面，因为力作用在无穷多的接触点上；只有化学机械这种"逐分子软化后擦除"的机制，才有资格在亚纳米区说话。想突破一级的上限，先换机制，再加投入。

本节要点回顾

• 阶梯结构：车削、磨削、金刚石车削、塑性域磨削、化学机械抛光，五级台阶五套机制，上限各不同。
• 平方惩罚：进给量在粗糙度公式里带平方，速度与精度的交易极其不对称，"慢就是精度"有定量依据。
• 塑性域条件：单颗磨粒切削深度压到临界值以下，脆材按塑性方式流动——硬脆材料光学表面的正解之一。
• 全局平坦化：只有化学机械抛光能统一抹平整片表面的高低，前道工艺的余量分配围着它的速率账转。
• 位置衔接：工艺把表面做出来了，"做到没有"要靠测量说话——下一节进入精度边界的语法层：误差、测量与补偿。

表面出来了，接下来该轮到谁来证明它够准——测量的戏份，下一节开场。
