1.2 架构与三大接口

1.2 架构与三大接口

本节摘要：RTCPeerConnection 这个名字自带劝退气质——名字长、方法多、回调连环。但拆开看，WebRTC 的架构异常清晰：上层三个 JavaScript 接口分管「拿媒体、建连接、传数据」，下层浏览器内核把编解码、加密、打洞全部打包。本节给出全册通用的分层地形图，并点明信令通道为何置身架构之外。读完这一节，你就能给任何一段 WebRTC 代码定位它站在架构的哪一层。

学习目标

阅读完本节，你应当能够：

1. 说出三大核心接口各自封装了什么能力、彼此如何传递对象；
2. 画出从 JS API 到媒体引擎、传输层、加密层的浏览器内部分层；
3. 解释信令为什么不在浏览器内核里、它和媒体通道是什么关系；
4. 用不到三十行代码完成一次媒体采集并展示到页面。

一、问题与直觉：接口为什么是三个

很多教程把 WebRTC 讲成「一个 API」，这是后续一切困惑的源头。真实的设计是三个接口、三种数据、三条通道：

• MediaStream 与 MediaStreamTrack 管「媒体从哪来」：摄像头、麦克风、屏幕，产出一条条轨道（track）；
• RTCPeerConnection 管「媒体怎么送给对方」：协商格式、打洞、加密、发送，是绝对的主角；
• RTCDataChannel 管「媒体之外怎么传数据」：聊天消息、状态同步、文件分片，复用与媒体相同的加密连接。

三者关系一句话：轨道从采集接口流出，交给连接接口发送；数据通道是连接接口顺手开的另一条车道。 分三个接口而非一个，是因为三种数据的可靠性诉求完全不同——媒体可以容忍丢帧但不能忍受重传延迟，文件传输恰恰相反。接口分开，策略才能分开。

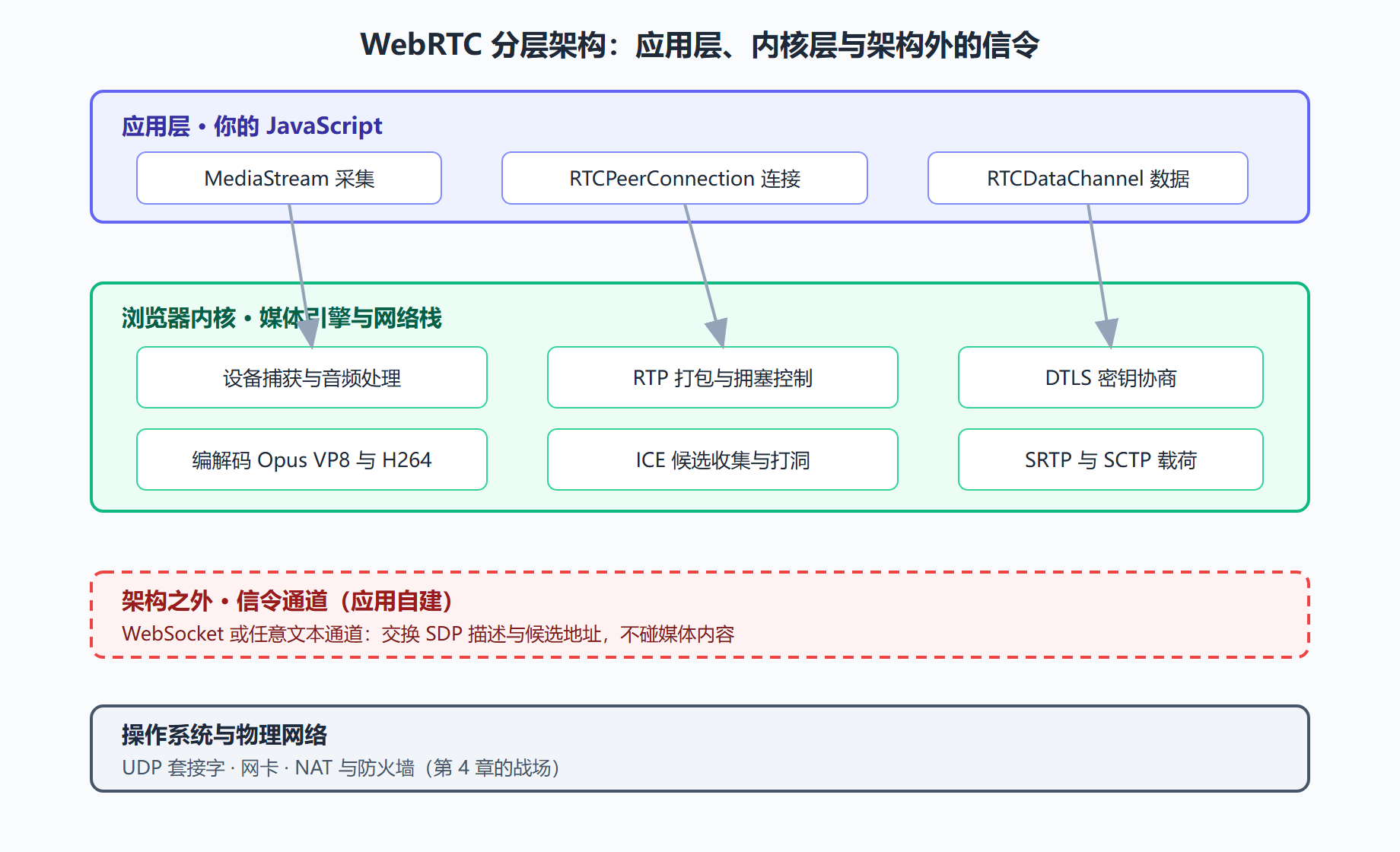

图：WebRTC 分层架构与数据流向

二、核心原理：三层各管一段

从上往下过一遍这张地形图。应用层只有三个接口和你的业务逻辑；内核层是浏览器厂商用 C++ 实现的引擎（Chrome 系基于开源的 libwebrtc），从设备捕获、音频前处理（回声消除、噪声抑制）、视频编解码，到 RTP 打包、拥塞控制、ICE 打洞、DTLS 加密，全部在这层完成；架构外那条虚线框是信令——它只是你自己的 WebSocket 服务，浏览器对它的存在一无所知。

为什么信令不能内建？回看 1.1 节的留白设计：内建信令等于替所有应用指定一个「中央登记处」，与点对点的哲学冲突。所以你会看到 RTCPeerConnection 的构造函数干干净净，不含任何「对方是谁」的参数——对方地址是后来通过信令通道拿到的候选地址，一个一个喂进去的。

信令与媒体的关系，用一个类比：信令是婚礼司仪，媒体是婚后生活。司仪只负责让两家交换信物（SDP）与联系方式（候选地址），办完事就退场；之后两家的日子（媒体数据）自己过，与司仪再无关系——甚至司仪中途倒闭，通话照常进行。

三、工程实践要点：先跑通第一段采集

架构讲再多，不如让摄像头亮起来。下面这段代码是从零开始的第一步，也是第 2 章的预告：

// 最小采集示例：打开摄像头与麦克风并显示在页面上
async function startPreview() {
  try {
    // 约束对象：只带基础项，详细参数留给第 2 章
    const stream = await navigator.mediaDevices.getUserMedia({
      video: true,
      audio: true,
    });
    // 把媒体流挂到 video 标签，页面即可看到自己
    document.querySelector('video').srcObject = stream;
  } catch (err) {
    // 权限拒绝、设备占用、无设备都会走到这里
    if (err.name === 'NotAllowedError') {
      console.log('用户拒绝了摄像头授权');
    } else {
      console.log('采集失败：', err.name);
    }
  }
}
​

三个工程细节值得现在就记住。其一，getUserMedia 必须在 HTTPS 或 localhost 环境下才存在，用 http 打开页面会直接报 mediaDevices 为 undefined——大量「代码没错但不工作」的疑问源于此。其二，轨道对象是引用：同一个 track 可以同时给 video 预览和 RTCPeerConnection 发送，浏览器内部自动分流。其三，采集结果不是「一路视频」而是轨道集合，音视频各自独立成轨，这也为后面「只关麦不关摄像头」这类操作留下空间。

第二个小示例，展示三大接口如何咬合——把轨道塞进连接：

// 三大接口的咬合：轨道交给连接，数据通道由连接创建
const pc = new RTCPeerConnection({
  iceServers: [{ urls: 'stun:stun.example.net' }],  // 第 4 章展开
});
const stream = await navigator.mediaDevices.getUserMedia({ video: true });
stream.getTracks().forEach((track) => {
  pc.addTrack(track, stream);   // 采集接口的产物 -> 连接接口
});
const dc = pc.createDataChannel('chat');  // 数据通道从连接接口长出
​

💡 关键直觉：把 RTCPeerConnection 想象成一台「加密传真机」，addTrack 是把文件放进进纸口，信令是你打电话问对方传真号，DTLS 握手是双方核对传真暗号。传真机本身从不管你的电话是怎么打的。

本节要点回顾

• 三接口三分工：MediaStream 管采集、RTCPeerConnection 管连接与传输、RTCDataChannel 管任意数据，分开是因为可靠性与实时性的策略诉求不同。
• 内核层承担重活：音频前处理、编解码、RTP 打包、拥塞控制、ICE、DTLS 全部在浏览器内部完成，JS 层只做编排。
• 信令在架构之外：交换 SDP 与候选地址的通道由应用自建，浏览器不知道也不关心它的存在。
• HTTPS 是硬前提：非安全上下文里 mediaDevices 直接不存在，排查采集问题先看地址栏。
• 轨道是流动的通用货币：一次采集，多处消费——预览、发送、录制、替换，都围绕 track 对象进行。
