前几节讲了怎么造、怎么修、怎么看，本节处理最后一环：材料在服役中出事了，如何从残骸倒推出案发经过，并让结论反哺设计与工艺。失效分析是材料工程师的「刑侦学」，也是全书知识的一次大阅兵——第二至五章的原理、第六章的工艺与表征，在这一节里合成一条完整的证据链。

失效的四大惯犯与断口的口供

工程失效的主力就四类：断裂（过载、疲劳、脆断）、腐蚀（均匀、点蚀、应力腐蚀）、磨损（磨粒、粘着、疲劳磨损）、老化（高分子与复合材料的湿热与紫外退化）。现场侦查的第一步是断口学——断口是不会说谎的证人。韧性过载断口呈灰暗纤维状，扫描电镜下布满韧窝；脆性断口平整光亮，可见放射状条纹与人字纹，人字纹尖端逆指裂纹源；疲劳断口有「两带一源」的特征结构：裂纹源区光洁、扩展区可见海滩状弧线（每次载荷循环留下一圈痕迹）、瞬断区粗糙（最后失稳断裂）。看懂这三区，八成的断裂案就有了侦查方向。

从一条裂纹算出还能跑多久：疲劳的定量反推

疲劳分析有一件定量武器——Paris 公式：裂纹每循环的扩展量与应力强度因子幅值呈幂函数关系。它的用法是反推：从断口测得裂纹长度历史，结合载荷谱算出每个阶段的应力强度因子，即可反演裂纹扩展速率，进而估算剩余寿命、校验检查周期。下面这段计算演示了工程上最常用的安全评估流程。

# 裂纹扩展寿命估算（Paris 公式，简化：忽略几何修正随长度的变化）
import math

C = 6.9e-12      # 钢的 Paris 常数（米每循环，兆帕乘根号米的幂次量纲）
m = 3.0          # Paris 指数（钢常见 2 到 4）
Y = 1.12         # 几何修正系数（表面裂纹近似）
d_sigma = 180.0  # 应力幅，兆帕
a0 = 0.003       # 初始裂纹深度，米（无损检测检出极限附近）
ac = 0.012       # 临界裂纹深度，米（由断裂韧性反推）

# da/dN = C * (Y * d_sigma * sqrt(pi*a))^m
# 对 a 数值积分求循环数
N = 0.0
steps = 100000
a = a0
da = (ac - a0) / steps
for _ in range(steps):
    K = Y * d_sigma * math.sqrt(math.pi * a)
    dadN = C * K ** m
    N += da / dadN
    a += da

print(N)         # 输出约 1.2e5 次循环量级

# 工程解读：检查周期必须显著短于裂纹从可检尺寸长到临界尺寸的循环数，
# 再除以安全系数（通常 2 以上）。这就是「缺陷容限设计」的算术内核：
# 承认裂纹存在，管理它的扩展，而不是幻想材料完美无缺。
​

这套算法的工程名字叫损伤容限评估，航空结构的检查间隔、铁轨与桥梁的检修周期、压力容器的在役检验，底层数学都是它。它与第三章的强化思想构成一对表亲：强化让裂纹更难萌生，损伤容限管理让萌生后的裂纹更早被发现——两条线合围，安全才有冗余。

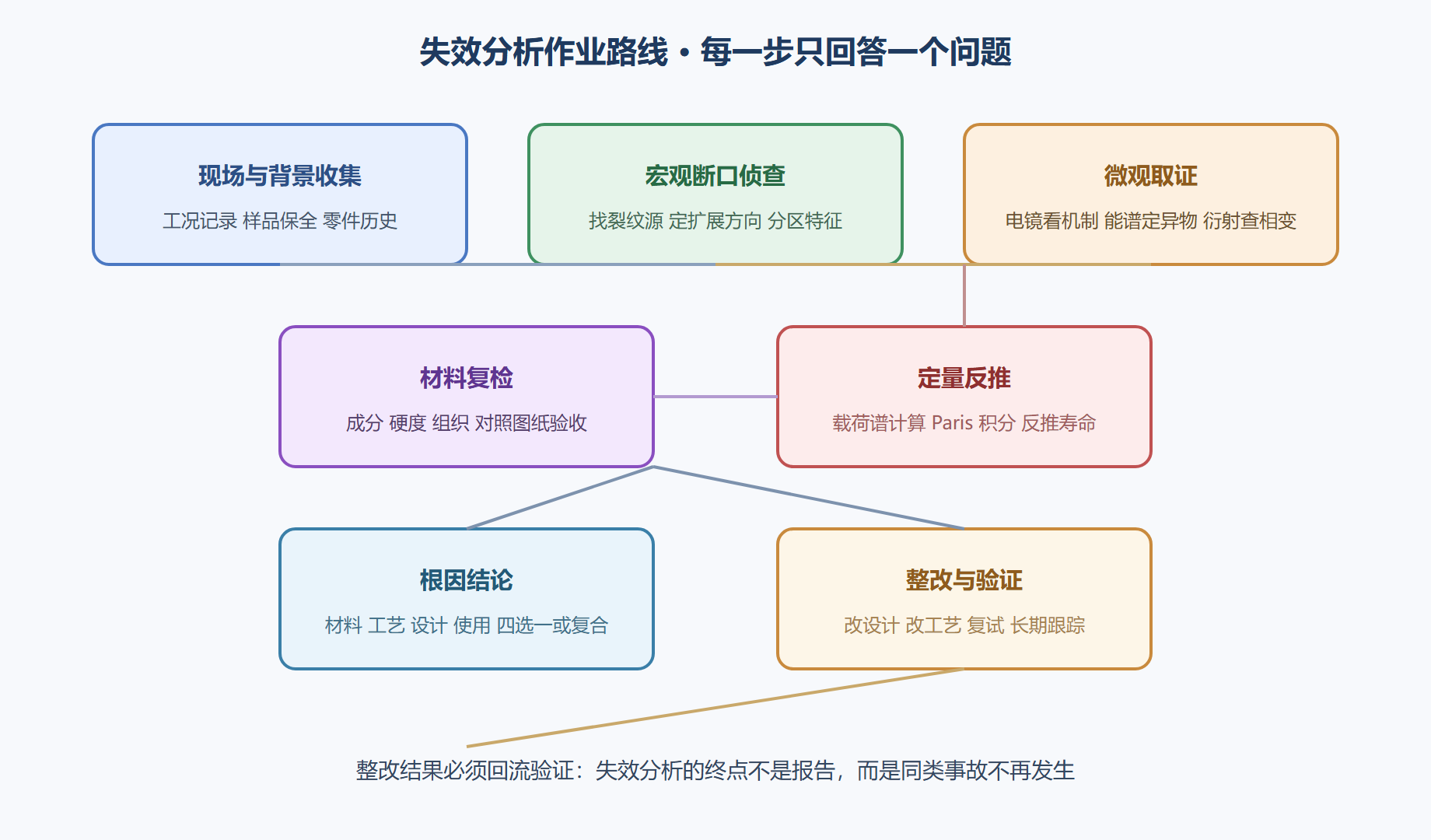

图 6-3 失效分析作业路线：从现场到整改的闭环

案例：铝合金轮毂疲劳开裂——一次完整的失效审判

背景：某车队低压铸造铝合金轮毂在耐久路试中出现放射状裂纹，涉及同一批次的多只轮毂，设计寿命远未用尽。厂商面临定性问题：材料问题、铸造缺陷，还是试验载荷超标。操作：按作业路线走完全程。现场环节保全断裂轮毂，收集路试谱与装配记录，确认该批为同炉次浇铸。宏观侦查：拆下轮辋段做断口暴露，发现裂纹源位于轮辐与轮辋过渡圆角的内侧表面，源区旁有一条肉眼可见的浅表线状痕——疑似冷隔或折叠类铸造缺陷；断口整体呈典型的疲劳两带一源结构，海滩弧线密而细，说明载荷平稳但循环数巨大。微观取证：扫描电镜下源区确认存在折叠缺陷与轻度氧化膜，能谱显示氧化膜富含氧与微量镁（熔体表面氧化皮卷入），源区以外的扩展区为标准疲劳辉纹。材料复检：本体成分与热处理状态（时效硬化）合格，硬度与拉伸抽检达标，排除材料成分与热处理责任。定量反推：按路试载荷谱与实测应力（贴应变片复测过渡圆角处应力集中系数），用 Paris 积分估算裂纹从缺陷尺寸扩展到穿透的循环数，结果与实际试验里程吻合，证明疲劳源就是那条折叠缺陷。结果与整改：定性为铸造工艺缺陷——浇铸系统设计导致熔体卷气与氧化皮折叠。整改三项：修改浇口与排气布置、增加过渡圆角并滚压强化（表面压应力）、对该区域增加X射线探伤专检。改后批次复试通过，同类失效未再出现。解读：本案例的示范价值有三点。其一，失效分析是排除法：材料复检合格这一步不可省，否则结论会被质疑「为什么不查材料」。其二，定量反推让结论从「看起来像」升级为「算得上对」——Paris 积分与实测里程的吻合是整份报告里最有说服力的一段。其三，整改落在工艺与设计两条线上（浇铸系统与几何强化），这是失效分析反哺研发的标准姿势：单一结论，多处受益。变式：同一流程的变式可以换掉每个环节：风电主轴轴承的滚道剥落（微观侦查换成滚道接触疲劳与白蚀层分析）、光伏焊带断裂（环境介质加腐蚀疲劳）、包装薄膜破裂（换成高分子断口与取向分析）。流程骨架、排除法纪律与定量反推精神，不随材料更换而变。

⚠️ 常见误区：把「发现缺陷」当成「找到根因」。缺陷只是嫌疑人，载荷、环境、工艺、设计的共同作用才是案情本身；只处置缺陷而不修工艺，同类失效必然复发。

本节要点回顾

• 断口是不会说谎的证人：韧窝、人字纹、海滩弧线三大特征分别指认过载、脆断与疲劳；
• Paris 公式与损伤容限评估把「还能用多久」变成可计算的数字，检查周期由此而定；
• 作业路线六步走：现场保全、宏观侦查、微观取证、材料复检、定量反推、整改验证，每步只回答一个问题；
• 材料复检不可省，定量吻合是最有力的证据，失效分析的终点是同类事故不再发生；
• 发现缺陷不等于找到根因，根因常在工艺与设计的结合部。

可靠性的时间画像：浴盆曲线与统计语言

把一批产品的失效率随时间画出来，多数机电产品呈现「浴盆」形状：早期失效（制造缺陷幸存者陆续暴露，失效率递减）、偶然失效期（失效随机发生，失效率低而平稳，是产品的黄金服役段）、耗损失效期（疲劳、老化、磨损累积，失效率抬头）。浴盆曲线的工程用法有两个：出厂前的老化筛选专门「泡」掉早期失效段，让交付产品直接进入平稳段；检修与更换周期按耗损段起点倒排，别等产品自己坏。可靠性数据要用统计语言表达——失效率、平均无故障时间与置信区间，单只样品「没坏」在统计上一文不值，样本量与试验时长才是发言权的度量。第六章的损伤容限计算与这里的统计评估互为经纬：一条管裂纹长多快，一条管群体失效概率。

常见问题

加速寿命试验凭什么「加速」而不失真

靠「加强应力但不改变失效机理」。提高温度、载荷、振动量级让失效提前，前提是失效路径不变——高温会额外激活新的退化机制（比如高分子多了一层热氧化），这时加速出来的寿命数字就是幻觉。因此加速试验的第一步是验证机理一致性：对比加速与常应力的断口与退化特征是否同源。工程上用温度与寿命的指数关系做时间折算，再用现场小批量数据校准折算系数——加速试验是省时间的望远镜，不是免检的免死金牌。
