耦合（Coupling）：把光从外部光纤高效送进芯片波导（或反向取出）的技术，是硅光子从设计走向产品的第一道成本关口。两条主流路线：端面耦合（~1 dB/端面，性能优先）与光栅耦合（~3 dB/耦合器，工艺与测试优先）。每一分贝的耦合损耗，最终都会变成激光器功耗或链路裕量。

波导筑基的最后一课，解决"大门"问题。前面几节反复提到一个矛盾：片上模场半径约零点几微米，单模光纤的模场半径却有约 5 微米（模场直径 10.4 微米），差了一个数量级。直接把光纤怼在波导端面上，模场失配损耗高达 20 dB 以上——光几乎全被弹回来。耦合技术的全部使命，就是抹平这个体型差。这是本章实践性最强的一节，数字也最多。

一、先把失配损耗的账算明白

两束高斯光斑对接，失配损耗有一个简洁公式：损耗（dB）≈ 21.2 × [(w1/w2 + w2/w1 − 2)] 的量级估算（w1、w2 为两光斑半径）。用直觉理解：光斑大小差一倍以上，重叠积分就惨不忍睹。片上波导端面直接对接裸光纤，等效于让一个针尖对着一个脸盆接水。解决办法是模场渐变：在波导与光纤对接处，做一个尺寸逐渐变化的过渡结构，把小光斑慢慢"吹"大（或把大光斑"收"小），让两模场在对接面上尽可能重合。两类耦合器本质上是这个渐变思想的两种实现。

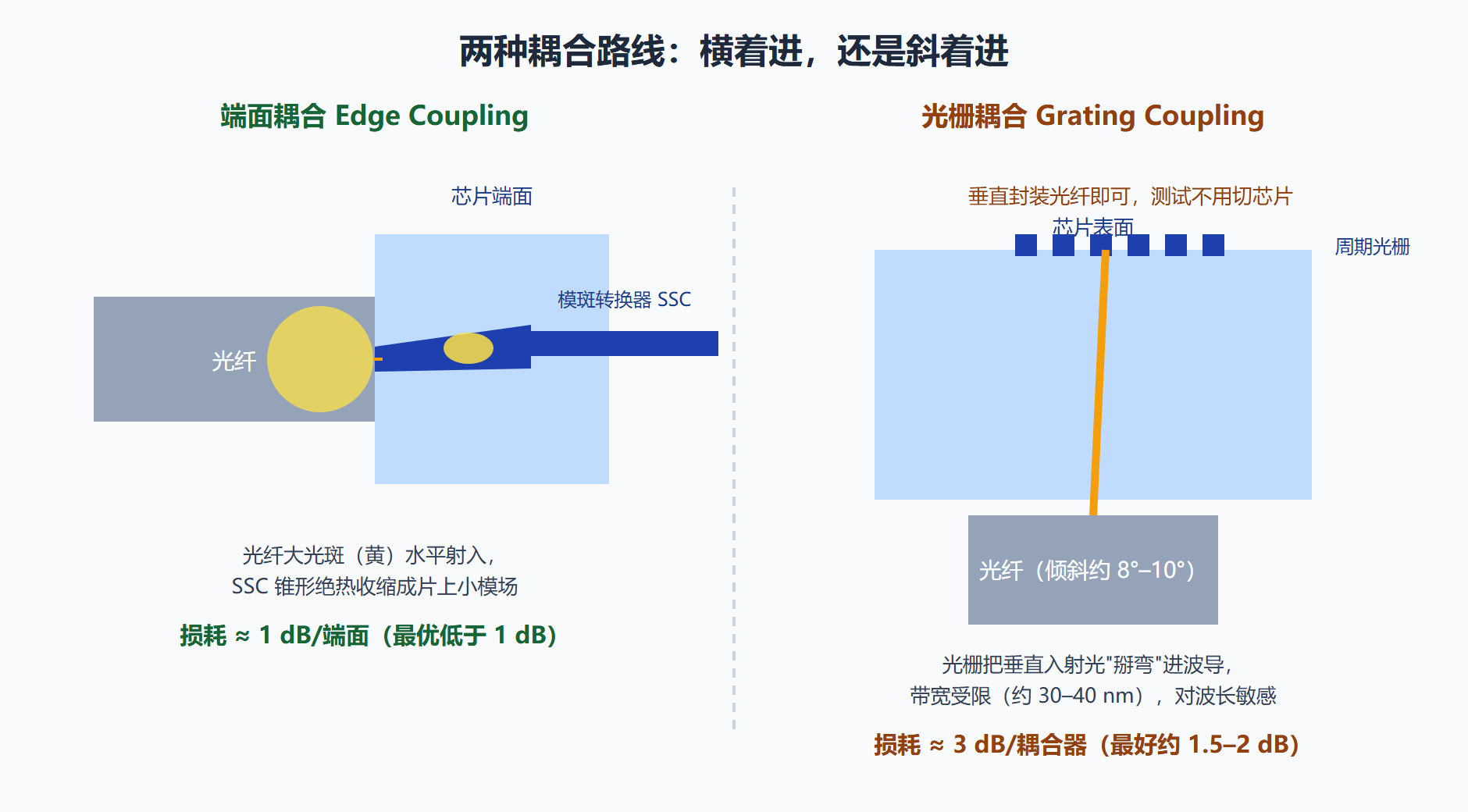

图：端面耦合与光栅耦合对比

二、端面耦合：性能优先的"正门"

端面耦合在芯片边缘做文章。核心器件是模斑转换器（SSC）：一端是与标准波导衔接的窄端（光斑小），另一端张开成与光纤模场匹配的大端（多模区域或反向锥形、或叠加氮化硅层的多层结构）。光场沿着锥形绝热变形——变化足够缓慢，模式来不及激发高阶成分，就跟着结构一起"变身"。经典 SSC 长度几十到几百微米，现代多层 SSC 可以把端面耦合损耗做到 0.5 至 1 dB。

端面耦合的优势链条很长：损耗低、带宽几乎无限（对波长不挑食）、偏振相关损耗可以做得极小，天然适配保偏与相干场景。代价也直白：芯片边缘要抛光、光纤要对准端面、V 型槽夹持光纤阵列——这些都是昂贵的精密封装工序，且测试时必须先切割出芯片边缘，无法在晶圆级完成。第 5 章会看到，它因此更受高价值模块（相干、长距）青睐。

三、光栅耦合：工程便利的"天窗"

光栅耦合把大门开在了芯片顶上。表面周期性光栅（周期约 600 至 700 纳米）满足布拉格条件时，会把垂直入射的光衍射进面内波导——等效于给光来了个九十度转弯。因为光纤从上方垂直（或近垂直）入射，芯片不用切割就能测试（晶圆级测试的大杀器）、封装对准容差宽松（约正负 1 至 2 微米，端面耦合要正负 0.5 微米以内）、还能做二维光栅配合偏振分集。

代价也有三条。损耗偏高：商用光栅耦合器典型 3 dB 上下，最好设计约 1.5 至 2 dB，仍不及端面方案。带宽窄：光栅本质是波长选择结构，1 dB 带宽通常只有 30 至 40 纳米，宽谱场景（如 CWDM 多波长）受限。偏振敏感：常规一维光栅只对 TE 有效，TM 需要偏振分集的二维光栅补救。数据中心短波长大批量、晶圆级测试诉求强的场景，恰恰接受这三条代价换封装成本——这就是为什么不同产品线的耦合选择经常相反。

四、工程取舍：一张决策表

决策逻辑可以压缩成一句话：为性能与带宽选端面，为测试与封装成本选光栅。 一个真实项目的预算视角更直观：假设链路预算允许总耦合损耗 6 dB（进出各一），用端面耦合还剩 4 dB 给器件，用光栅耦合只剩 0 dB——器件插入损耗必须"零成本"，这对大多数设计不现实。链路预算紧张时，耦合方式不是选择题而是生死题。

五、被低估的第三方：混合方案与未来

两个值得关注的中间形态。其一是三维混合 SSC：在硅波导上叠加氮化硅层，把模场先在垂直方向展开再在水平方向扩展，端面损耗压到 0.5 dB 以下且保持宽谱，已用于高端相干产品。其二是片上激光器直连：如果光源（4.2 节）直接集成在硅光芯片上，光根本不用"进出芯片"，耦合问题被釜底抽薪——异质集成激光器与硅波导的对接损耗目前已低于 1 dB，这是 CPO 时代耦合技术的演进方向。理解耦合，最终是为了理解"什么时候可以不再耦合"。

六、耦合损耗怎么测、怎么排错

耦合损耗的测量与归因是硅光测试的基本功。最常用的标定流程：先用光纤对光纤直连测基准功率，再接入芯片测出纤功率，差值里同时含输入耦合、波导传输、输出耦合三项——想拆开，就用一次 2.3 节说的切断法得到波导项，剩余即两端耦合之和；再配合单端测试（光只进不出，用片上探测器或回反结构）把两端拆开。一份规范的耦合测试报告应该给出：损耗值、偏振（TE/TM 各多少）、对准扫描曲线（横向与纵向的 1 dB 容差带宽）。

排错时先扫描后怀疑。对准扫描曲线的形状是诊断书：曲线整体平移说明系统偏差（对准没找到位或端面脏污）；曲线变宽变平但峰值变矮说明模场变了（SSC 设计与预期不符或端面损伤）；纵向敏感、横向宽松的异常组合，常指向光栅耦合器的刻蚀深度偏差。温度也是隐形变量——波导折射率随温度漂移，光栅耦合器的峰值波长会移动，测试台温度不稳会让重复性差到怀疑人生。

最后一层是封装一致性：芯片级测出 1 dB 的端面耦合，封装后变成 2 dB，差在哪？常见元凶是胶层厚度（改变有效折射率匹配）、V 型槽与芯片基准台的机械公差累积、以及固化收缩把对准点拉偏。所以成熟产线的耦合指标是"封装后保证值"，芯片级数字只做参考——这也是读供应商规格表时必须先问"这个损耗是在哪一级测的"的原因。

七、耦合与波长：一个常被忽略的联动

耦合器的损耗不是与波长无关的常数。端面耦合器的 SSC 是绝热结构，带宽极宽（上百纳米几乎平坦），但仍有慢变的波长响应——尤其在多层 SSC 里，不同波长的模场演变路径略有差异，1310 与 1550 纳米窗口的损耗可以差零点几分贝。光栅耦合器则天生是波长选择器：峰值波长由光栅周期与占空比决定，随温度以约每度八十皮米漂移，一分贝带宽只有三四十纳米——这意味着光栅耦合的链路预算必须按最坏波长加最坏温度取值。

这个联动在双波段设计（6.1 节的波段迁移）里变成硬约束：一颗芯片既要 1310 又要 1550 工作时，单一光栅几乎出局（无法双波段同时高效），端面或多层光栅成为必选。设计者的教训是：耦合器的损耗值永远是三元函数——波长、温度、偏振。规格表上那个单一数字，只是这个函数在标称点的一个切片。

常见问题

为什么光栅耦合器要倾斜入射而不垂直？ 垂直入射时，光栅的二阶衍射会把光原路反射回光纤，形成 F-P 腔效应，波长响应出现波纹。倾斜约 8 至 10 度打破对称性，压制回反。也有在光栅下方加反射镜（底反射层）的结构，把向下泄漏的光折返回波导方向，既保住垂直封装的便利又压低损耗，属于进阶设计话题。

耦合损耗和插入损耗是一回事吗？ 不是。耦合损耗特指光纤与芯片之间的模场对接损失；插入损耗是器件级概念，包含耦合、波导传输、器件内部散射的总和。看产品规格表时要先分清口径。
