5.5 一条完整收发链路的拆解

5.5 一条完整收发链路的拆解

总装时刻：本章把前四章的器件知识装回一台真实的 800G 光模块。发射方向：DSP 编码 → 驱动器 → 硅光调制器 → 波分合波 → 光纤；接收方向：光纤 → 分波 → 锗探测器 → TIA → DSP 均衡。逐级对账损耗与功耗之后你会看到：链路预算里最贵的几 dB 花在耦合与调制器，能耗预算里最大的几 pJ/bit 花在 DSP 与驱动——两个预算各有一条"主矛盾"。

这是第 5 章的收官一节，也是全书的"期中总装"。前面四十章器件知识（好吧，四章）此刻全部上桌。我们以一颗典型的 800G 数据中心模块（DR8 类架构：八个 100G 波长通道）为例，把信号从电到光再到电的完整旅程走一遍，每一站都挂上损耗和能耗的数字。

一、发射方向：比特的七段旅程

第一站：DSP 编码。 电芯片（7 或 5 纳米工艺的 DSP）把八通道 106 Gbps 的电比特流做前向纠错编码、PAM4 调制预处理与均衡预加重。DSP 是模块功耗冠军——全模块约 16 瓦里，DSP 占一半上下。折算下来 DSP 部分的能耗约 7 至 9 pJ/bit，是"每比特能耗"账本的第一大项。

第二站：线性驱动器。 DSP 输出的电压摆幅不足以直接驱动调制器，线性驱动器把信号放大到约 1 至 2 V 摆幅（对应 MZM 的 Vπ），同时在阻抗上与调制器的行波电极做 50 欧匹配。驱动器能耗约 2 至 3 pJ/bit。

第三站：MZM 阵列。 八个推挽马赫-曾德尔调制器（或微环阵列，视架构）把电压波形写上光波。器件本身不耗光功率（插损 3 至 6 dB 已计入光预算），电学动态功耗约 0.5 至 1 pJ/bit。每颗调制器旁边的偏置锁定电路在毫秒尺度缓慢巡检工作点——3.2 节的闭环在这里上岗。

第四站：波长合波。 八个波长（每通道间隔按 CWDM 800 GHz 或 LAN-WDM 栅格）由 AWG 或级联微环合进一根波导。AWG 插损约 2 dB（边缘信道略高），这是链路里仅次于耦合的第二个大项。

第五站：片上路由与出纤耦合。 合波后的光经一段脊波导路由到芯片边缘的端面耦合器（损耗约 1 dB），进入封装内的光纤阵列。若芯片用光栅耦合方案，此处变为约 3 dB——链路预算立刻紧张 2 dB，激光器就要多亮 1.6 倍来补。

第六站：激光与光源路径。 光从哪来？按 4.2 节的路线二：异质集成激光器阵列在片上供光；或按路线一：外置激光器模块（ELSFP 形态）把光送进来。激光器的电光效率约 20% 至 30%，供 0 dBm（1 毫瓦）进光纤大约消耗 5 至 10 毫瓦电功率，折合约 0.3 至 0.5 pJ/bit——看似便宜，但它给每条链路"垫付"的光功率预算是刚性的。

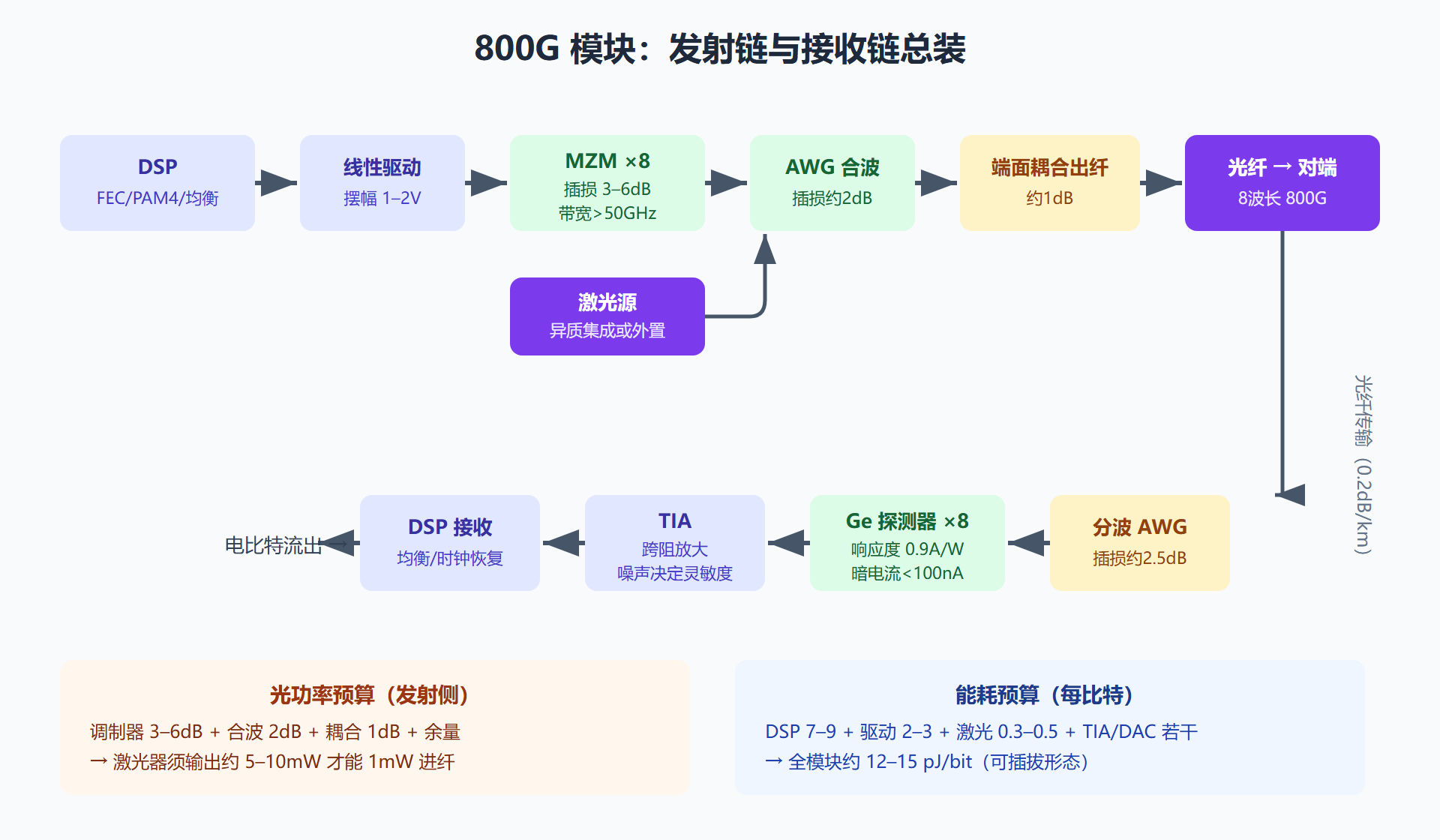

图：800G 收发链路框图与两本预算账

二、接收方向：光子变回电子的三道关

分波与探测。 光纤进芯片后由接收侧 AWG 分回八个波长（插损约 2.5 dB），每路进一颗锗探测器（3.4 节的主角）。100 微瓦级的光信号乘以约 0.9 A/W 响应度，变成约 90 微安的信号电流——记住这个数量级，它是 TIA 设计的起点。

跨阻放大（TIA）。 TIA 把微安级光电流转成毫伏级电压，同时压住自身噪声。接收灵敏度的账这样算：信号电流除以 TIA 输入噪声电流密度与带宽的乘积，得到信噪比——PAM4 四个电平对噪声更敏感（相邻电平间距只有 NRZ 的一半），所以同等噪声下 PAM4 的灵敏度比 NRZ 差约 3 至 5 dB。TIA 的能耗约 1 pJ/bit，但它的噪声指标直接决定链路裕量，是"小器件、大话语权"的典型。

DSP 均衡与时钟恢复。 最后 DSP 接手：信道均衡补偿带宽滚降与反射、时钟数据恢复对齐采样点、FEC 译码纠错。PAM4 时代 DSP 的均衡能力成为模块速率的守门员——链路里任何一个器件的带宽不足，都可以在 DSP 的传递函数里部分找补（代价是功耗与延迟）。

三、对账：两个预算表告诉我们什么

把两本账并排读，能读出硅光模块的工程哲学。光预算的主矛盾是"无源损耗"：调制器插损、AWG 插损、耦合损耗三项加起来 6 至 9 dB，激光器功率的八成花在补这些洞——所以第 2 章说"省着用每一分贝"，所以低插损调制器（EAM、薄膜铌酸锂）每一代都值得追。能耗预算的主矛盾是"DSP"：约七成能耗花在电域处理而非光域传输，这就是为什么行业拼命研究线性直驱（LPO，去掉重定时 DSP）、共封装光学（把 DSP 与光引擎距离缩到毫米级，省驱动与均衡）——第 6 章的 CPO 故事，本质上就是一本能耗账的再平衡。

两本账合起来还给了一个判断新品宣传的标尺：任何"新一代光模块"的推介，只要同时给出这两张表（进纤光功率与每比特能耗），就是认真做产品的；只谈速率不谈能耗与预算的，多半是 PPT 创新。

四、如果预算超了：五个最常见的抢救动作

真实项目里链路预算超标（比如比目标多了两分贝）是常态而非意外。按行业惯用的优先级，五个抢救动作依次是：一，换耦合方案——把出纤侧的光栅耦合（约 3 分贝）换成端面 SSC（约 1 分贝），一次性拿回两分贝，代价是测试流程重排；二，压调制器插损——重审 PN 结掺杂与波导模式重叠，多数设计有零点五到一分贝的"无痛优化"空间；三，AWG 降级——从平顶设计换高斯响应，插损省零点五分贝左右，代价是通道带宽变窄、色散容忍下降；四，激光器加码——多要一分贝光功率换预算，能耗账上每天多付利息，属于止痛不治病；五，重排波长规划——减少串联级数（比如从八环级联合波改为 AWG 一次合波），重构光路但一劳永逸。

这五个动作的排序逻辑值得咀嚼：越靠前的动作动的环节越少、影响面越小，越靠后的越接近架构返工。工程决策的隐含原则是最小干预——能用器件参数解决的不要动模块，能用模块解决的不要动架构。反过来，如果发现自己已经在用第四、第五个动作补预算，说明架构阶段（5.4 节的阶段一）的链路预算做得太乐观——回头复盘架构假设，比继续打补丁更有价值。

一个补充提醒：抢救动作要在温度角与寿命角下重验。常温下刚好达标的预算，到 70 摄氏度结温、五年老化后大概率破线——链路预算表的最后一列永远是"最恶劣条件下的余量"，这一列不为零，方案才算闭环。

常见问题

为什么 800G 模块普遍用 PAM4 而不是更快的 NRZ？ 同样 100 Gbps 每通道，PAM4 只需约 53 Gbaud 的符号率——器件带宽要求减半，链路上所有器件（调制器、探测器、TIA）都能用成熟指标达成。代价是灵敏度损失与 DSP 复杂度，这笔交易在当前器件水平下明显划算。若器件带宽未来普遍超 100 GHz，每通道回到更高波特率或直接上相干，格局会再变。

链路预算差 1 dB 意味着什么？ 差 1 dB 意味着激光器要多输出约 26% 的光功率（约多耗同等电功率），或者链路两端各损失一半裕量。量产语境下，1 dB 就是良率与成本的台阶——这正是本课程反复强调预算思维的原因。
