4.1 卷积神经网络：权值共享的扫描工单

4.1 卷积神经网络：权值共享的扫描工单

本节摘要：全连接层对每个输入位置配独立权重，图像一展平参数量就爆炸且丢失空间结构。卷积层的解法是让一个小卷积核带着同一组权重扫过整张图：参数量从"像素数乘神经元数"降到"核大小乘通道数"，平移不变性白送。本节拆解卷积、池化、特征图三个核心概念对张量形状的影响，在 CIFAR-10 子集上搭一条标准主干并调通训练。这是视觉任务的第一张工单，也是 4.5 节之前理解"局部性先验"的样板。

学习目标

阅读完本节，你应当能够：

1. 手算一次卷积的输出形状与参数量，说清 padding 与 strides 的作用；
2. 解释池化为什么丢位置信息换鲁棒性，以及它对排程的收益；
3. 搭一条 Conv、BatchNorm、池化、全连接的标准主干并跑通 CIFAR-10 子集；
4. 用 summary 的形状列核对每层输出，定位形状类报错。

为什么不能把图像展平后直接全连接

用第 3 章的全连接直接吃图像，账一算就露馅：一张 32 乘 32 的彩色图展平是 3072 维，接 512 个神经元就是 157 万参数；换成 224 乘 224 的图，单层过千万。更深的病是结构性的：展平把"相邻像素相关"这一先验抹掉了——把图平移一个像素，每个权重看到的输入全变，模型被迫重新学。卷积层的两个设计同时治这两个病：局部连接（每个输出只看一小块窗口）与权值共享（同一组权重扫遍全图）。参数量变成核大小乘输入通道乘输出通道，3 乘 3 的核配 32 通道只需 288 个权重；平移不变性由共享自动获得——核在哪儿看到的都是同一种局部图案。

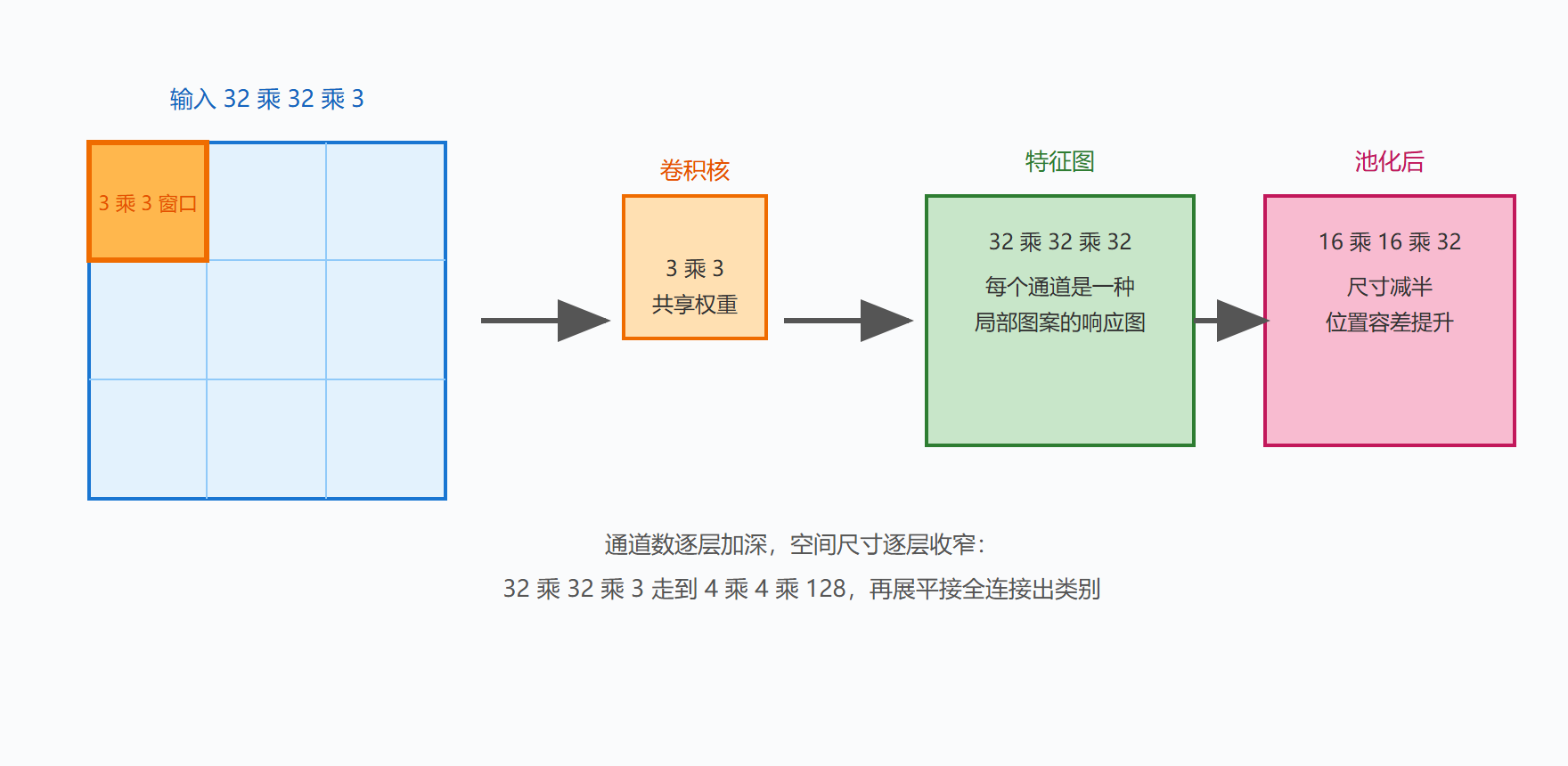

图 17 卷积扫描与形状变换

形状演算：排程室里的尺寸账

卷积输出形状由三个参数决定：核大小、padding（边缘补零策略）、strides（步长）。valid 补零时输出尺寸缩小核减一；same 补零时保持尺寸不变。参数量公式与输出形状必须能手算——这是核对模型设计正确性的最廉价手段。

import tensorflow as tf

x = tf.random.normal([1, 32, 32, 3])     # 批次 1，CIFAR 图规格

conv1 = tf.keras.layers.Conv2D(32, 3, padding="same", activation="relu")
out1 = conv1(x)
print(out1.shape)
# 输出：(1, 32, 32, 32) —— same 保持尺寸，通道变 32
print(conv1.count_params())
# 输出：928 —— 3 乘 3 乘 3 乘 32 加 32 个偏置 = 896 加 32

pool = tf.keras.layers.MaxPooling2D(2)
out2 = pool(out1)
print(out2.shape)
# 输出：(1, 16, 16, 32) —— 池化不增参数，纯尺寸减半

conv_valid = tf.keras.layers.Conv2D(64, 3)   # 默认 valid，无补零
out3 = conv_valid(out2)
print(out3.shape)
# 输出：(1, 14, 14, 64) —— 16 减 3 加 1 = 14
print(conv_valid.count_params())
# 输出：18496 —— 3 乘 3 乘 32 乘 64 加 64
​

实战：CIFAR-10 子集上的标准主干

CIFAR-10 是 10 类 32 乘 32 小图（飞机、鸟、猫等），tf.keras 内置了它的加载器——不用第 2 章的目录流，直接拿到 NumPy 数组再入管道。搭一条"卷积块三连"的主干，每块是卷积、批归一、池化：

(xtr, ytr), (xte, yte) = tf.keras.datasets.cifar10.load_data()
xtr = xtr[:8000].astype("float32") / 255.0    # 取子集加速，归一到 0 到 1
ytr = ytr[:8000].reshape(-1)
xte = xte[:2000].astype("float32") / 255.0
yte = yte[:2000].reshape(-1)

cnn = tf.keras.Sequential([
    tf.keras.layers.Input(shape=(32, 32, 3)),
    tf.keras.layers.Conv2D(32, 3, padding="same", activation="relu"),
    tf.keras.layers.BatchNormalization(),
    tf.keras.layers.MaxPooling2D(2),                      # 32 到 16
    tf.keras.layers.Conv2D(64, 3, padding="same", activation="relu"),
    tf.keras.layers.BatchNormalization(),
    tf.keras.layers.MaxPooling2D(2),                      # 16 到 8
    tf.keras.layers.Conv2D(128, 3, padding="same", activation="relu"),
    tf.keras.layers.GlobalAveragePooling2D(),             # 8 到 128：全局均值替代展平
    tf.keras.layers.Dense(10),
])
cnn.compile(optimizer=tf.keras.optimizers.Adam(1e-3),
            loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
            metrics=["accuracy"])
cnn.summary()
# 输出（摘要）：
# conv2d (Conv2D)          (None, 32, 32, 32)   896
# batch_normalization      (None, 32, 32, 32)   128
# max_pooling2d            (None, 16, 16, 32)   0
# conv2d_1                 (None, 16, 16, 64)   18496
# max_pooling2d_1          (None, 8, 8, 64)     0
# conv2d_2                 (None, 8, 8, 128)    73856
# global_average_pooling   (None, 128)          0
# dense (Dense)            (None, 10)           1290
​

三个值得注意的设计决策。其一，GlobalAveragePooling2D 替代 Flatten：8 乘 8 乘 128 展平是 8192 维、接 10 类要八万参数，全局平均把它压成 128 维、只要 1290 参数——小数据集上显著抗过拟合。其二，BatchNormalization 插在每个卷积后面，把该层输出的均值方差归一，训练更稳、可用更大学习率。其三，输出层不带 softmax，损失配 from_logits=True（3.5 节的配对链）。

h = cnn.fit(xtr, ytr, validation_data=(xte, yte),
            epochs=15, batch_size=64, verbose=0)
print(f"train acc {h.history['accuracy'][-1]:.3f}, val acc {h.history['val_accuracy'][-1]:.3f}")
# 参考输出：train acc 0.881, val acc 0.694
# 八千条小数据上七十前后的验证准确率是合理起点；
# 差距偏大提示过拟合，可加 3.6 节的 Dropout 或数据增强
​

易错点与变式

形状类报错占了 CNN 调试的大头。反向传播要求整个链条形状自洽，错一处全线停摆：输入忘了 reshape 成四维（少批次轴或通道轴）、池化叠多了把 8 乘 8 池成 3 乘 3 再池就是 1 乘 1。排错工具就是 summary 的形状列——逐层对账，从第一个形状异常的层往下查。

变式一，感受野与深度的取舍：两层 3 乘 3 卷积的视野等价一层 5 乘 5，但参数更少、非线性更多——现代主干普遍堆小核。变式二，分离式卷积把空间卷积与通道混合拆成两步，参数量降一个数量级，是移动端模型的标配思路（5.3 节 Lite 部署的常客）。变式三，残差连接把"学完整变换"改成"学残差修正"，深度网络的训练稳定性问题由此缓解，第 3 章子类化一节已有最小实现。

⚠️ 常见坑：BatchNormalization 层在保存与推理时有两个"工作模式"的移动均值变量，训练时被更新、推理时被使用。自定义循环里忘记传 training 标志，推理指标会莫名偏差——Keras 层的 call 都带 training 参数，手写前向时记得透传。

💡 关键直觉：卷积是"押注局部性"的结构化先验。数据真有局部结构（图像、频谱、棋盘），卷积白赚参数效率；数据没有（纯表格特征），卷积没有任何优势——先问先验再选结构。

本节要点回顾

• 两个设计：局部连接与权值共享，参数量骤降且平移不变性白送。
• 形状账：same 保持尺寸、valid 缩核减一，池化减半不增参数。
• 主干范式：卷积块三连（卷积、归一、池化）加深通道、收窄尺寸。
• 全局平均池化：小数据上替代展平，抗过拟合利器。
• 形状排错法：summary 逐层对账，从首个异常层往下查。

下节进入时序家族：循环神经网络。
