7.1 着色器：顶点与片元的定制涂装

7.1 着色器：顶点与片元的定制涂装

本节摘要：着色器是写在显卡上的小程序：顶点着色器决定每个顶点去哪，片元着色器决定每个像素是什么色。本节讲清 ShaderMaterial 的接线方式——uniform 传参数、varying 跨阶段传值——并用一个流光扫描面走完整流程，同时给出不上 ShaderMaterial 的三个替身。

涂装规则的最后一段路

前三章的材质调参，本质是在"填表"：roughness 填多少、metalness 填多少，内置的光照程序按表计算。但有些效果没有表可填——一道从左到右扫过货架的流光、一张随时间扭曲的水波贴图、一片程序化生成的噪声星空。这些效果的涂装规则必须自己写，写在哪？显卡能直接执行的两段小程序：顶点着色器与片元着色器。

分工一句话记住：顶点管形，片元管色。顶点着色器对几何体的每个顶点各跑一遍，输出顶点的最终屏幕位置——想让平面波动、让模型膨胀，改它。片元着色器对最终画面上的每个像素各跑一遍，输出颜色——流光、描边、噪声，改它。ShaderMaterial 就是把这两段程序交给 Three.js 托管的接口：你写 GLSL，Three.js 负责编译、喂参数、组织渲染。

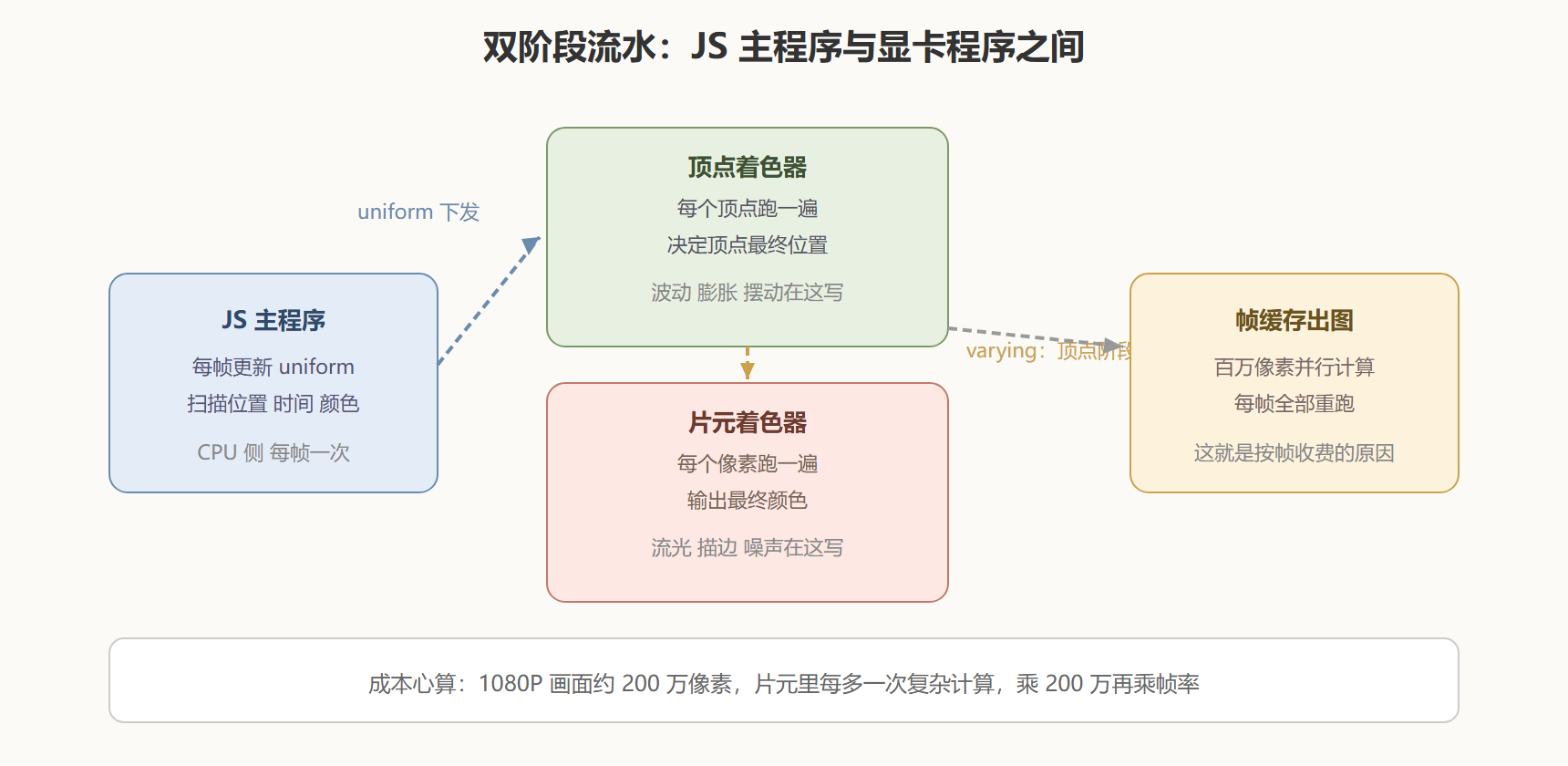

图：顶点与片元的双阶段流水

动手：给货架装一道流光扫描

背景：竞标演示需要一个"科技感"细节：一道亮带每隔几秒从货架左端扫到右端，扫过之处漆面瞬间提亮。内置材质没有任何参数能表达"随时间移动的亮带"，这是一道标准的片元涂装题。

操作：ShaderMaterial 两段程序加一个每帧下发的 uniform；顶点程序原样搬官方默认（本效果不需要动形），全部逻辑写在片元里。

const scanUniforms = {
  uScanX:   { value: 0.0 },                 // 扫描线当前位置，JS 每帧下发
  uWidth:   { value: 0.08 },                // 亮带宽度
  uBaseCol: { value: new THREE.Color(0x3a6ea5) }
};

const scanMat = new THREE.ShaderMaterial({
  uniforms: scanUniforms,
  vertexShader: `
    varying vec2 vUv;                        // 顶点阶段：把 uv 转交给像素阶段
    void main() {
      vUv = uv;                              // uv 是材质自带的顶点属性
      gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
    }`,
  fragmentShader: `
    uniform float uScanX;                    // 每像素可读的扫描位置
    uniform float uWidth;
    uniform vec3 uBaseCol;
    varying vec2 vUv;
    void main() {
      float d = abs(vUv.x - uScanX);         // 当前像素离扫描线的横向距离
      float glow = smoothstep(uWidth, 0.0, d); // 距离越近越亮，边缘平滑
      vec3 col = uBaseCol + glow * vec3(0.6); // 基色加提亮
      gl_FragColor = vec4(col, 1.0);
    }`
});

shelfTrailer.material = scanMat;
stage.loop((dt, elapsed) => {
  scanUniforms.uScanX.value = (elapsed * 0.35) % 1.3 - 0.15; // 扫过带回扫间隙
});
​

结果：一道柔边亮带约三秒扫过货架一次，边缘由 smoothstep 磨得没有锯齿；改 uWidth 一个数字，亮带立即变宽变窄。整段效果没有新建任何几何体，帧开销只多了一次每像素的减法与一次平滑插值。

解读：接线逻辑比 GLSL 语法更值得记。uniform 是"广播"——主程序每帧更新一次，全部像素读到同一个值；varying 是"接力"——顶点阶段算好逐点数值，显卡在三角形内部自动插值，像素阶段拿到的是插值后的连续量。本例把 uv 通过 varying 递下去，片元里才有"我在表面的哪里"这个信息。性能心算看图下那行注记：片元程序是"百万像素乘帧率"的账，里面的每一步乘法都值钱——能用顶点阶段算的就别挪到片元，能用一维距离的就别做二维采样。

变式：三个替身先试过再上 ShaderMaterial。其一，onBeforeCompile：往内置材质的着色程序里注入几行代码，保留全部光照管线，适合"在标准材质上加一点料"；其二，内置参数组合：emissive 配贴图能做出简单的滚动光效；其三，顶点色与几何体动画（顶点直接改数据）：不动涂装规则就能做波动。真正需要完整 ShaderMaterial 的信号只有一个——效果需要"自己的涂装规则"而不是"现有规则的参数"。

编译失败的会诊顺序

着色器的报错体验与 JavaScript 完全不同：GLSL 编译错误不会抛在熟悉的堆栈里，而是藏在控制台的长串日志中，且往往只有一个行号没有上下文。会诊按固定顺序：先看报错行号附近的分号与类型——GLSL 是强类型语言，整数浮点混用（写成 1.0 与 1 的区别）是最常见的第一刀；再查 varying 在两个阶段的名字与类型是否完全一致，接力棒名字对不上直接编译失败；最后确认 uniform 变量在 JS 侧的 uniforms 对象里登记齐全，漏登记的 uniform 在某些驱动上静默当零处理，效果"莫名不生效"。调试利器是"输出调试法"：把可疑变量直接塞进 gl_FragColor 的某个通道，屏幕颜色立刻告诉你它的取值——比任何日志都直观。写自定义着色器的第一周，你会觉得这是在与显卡对暗号；两周之后，这些会诊顺序会变成肌肉记忆。

本节要点回顾

• 顶点管形片元管色：形变改顶点程序，颜色效果改片元程序，分工不混；
• uniform 广播 varying 接力：主程序参数走 uniform，跨阶段数值走 varying 插值；
• smoothstep 是柔边神器：所有"距离衰减"类效果先想起它，锯齿瞬间消失；
• 片元是百万像素的账：计算尽量前置到顶点阶段，每像素成本乘 200 万；
• 替身优先：onBeforeCompile、内置参数、顶点色三板斧试过，再上 ShaderMaterial。

涂装规则已可定制。下一节把整幅画面送进抛光车间：后期处理链为什么必须留降级开关，泛光为什么不能对全屏开。
