4.1 渲染管线与 SRP：一帧画面的交接流水

4.1 渲染管线与 SRP：一帧画面的交接流水

本节摘要：渲染管线是引擎把场景变成画面的一整套固定流程；SRP（可编程渲染管线）让这套流程变得可配置、可扩展。本节讲清内置管线、URP、HDRP 的关系与选型，拆解管线一帧内的交接步骤，并用"材质变粉"这一最常见事故做一次完整排障。

管线不是黑箱，是一条流水线

第 4 章支柱页给过交接流水的速览，这里把流水线说透。一帧从脚本收工（LateUpdate 之后）开始，大致经过五站：剔除（判断哪些物体在相机视野内、要不要画）、排序与合批（把相同材质的物体凑在一起提交，减少切换开销）、提交几何（CPU 把网格与材质指令发给 GPU）、着色（GPU 逐顶点、逐像素计算颜色）、后期处理（泛光、调色、抗锯齿等全屏效果）。每一站的开销都在 Window 的统计窗口或 Frame Debugger 里可见，"批次数（Batches）"这一项就是第 5 章优化要重点盯的指标。

管线的关键在于：这套流程的每一环过去都是引擎写死的。内置管线（Built-in）就是那个写死的版本——稳定、资料海量，但你只能通过表面参数微调，插不进自己的步骤。SRP（可脚本化渲染管线）改变了这一点：把流程变成 C# 可编排的架构，官方在其上提供两个成品——URP（通用，移动到中端 PC）与 HDRP（高清，高端 PC 与主机）。它们的关系一句话：SRP 是图纸制度，URP 与 HDRP 是按图纸盖好的两栋楼，你既可以直接入住，也可以自己加个房间（自定义渲染特性）。

选型：开工就定，中期别换

三套管线的选择只有一个维度——目标硬件与美术规模。手机、Switch、独立游戏，URP 是默认答案；4K 高画质、物理光照、体积雾堆满的 PC 大作，才需要 HDRP；存量老项目或教程跟练，内置管线仍可保留。要特别警惕"先随便选一个、以后再换"的想法：管线切换会带来材质着色器重导、光照方案重配、后期资产重建，项目中期换管线的工作量常被低估为两周、实际按月计。新项目开工第一件事就是把管线定下来。

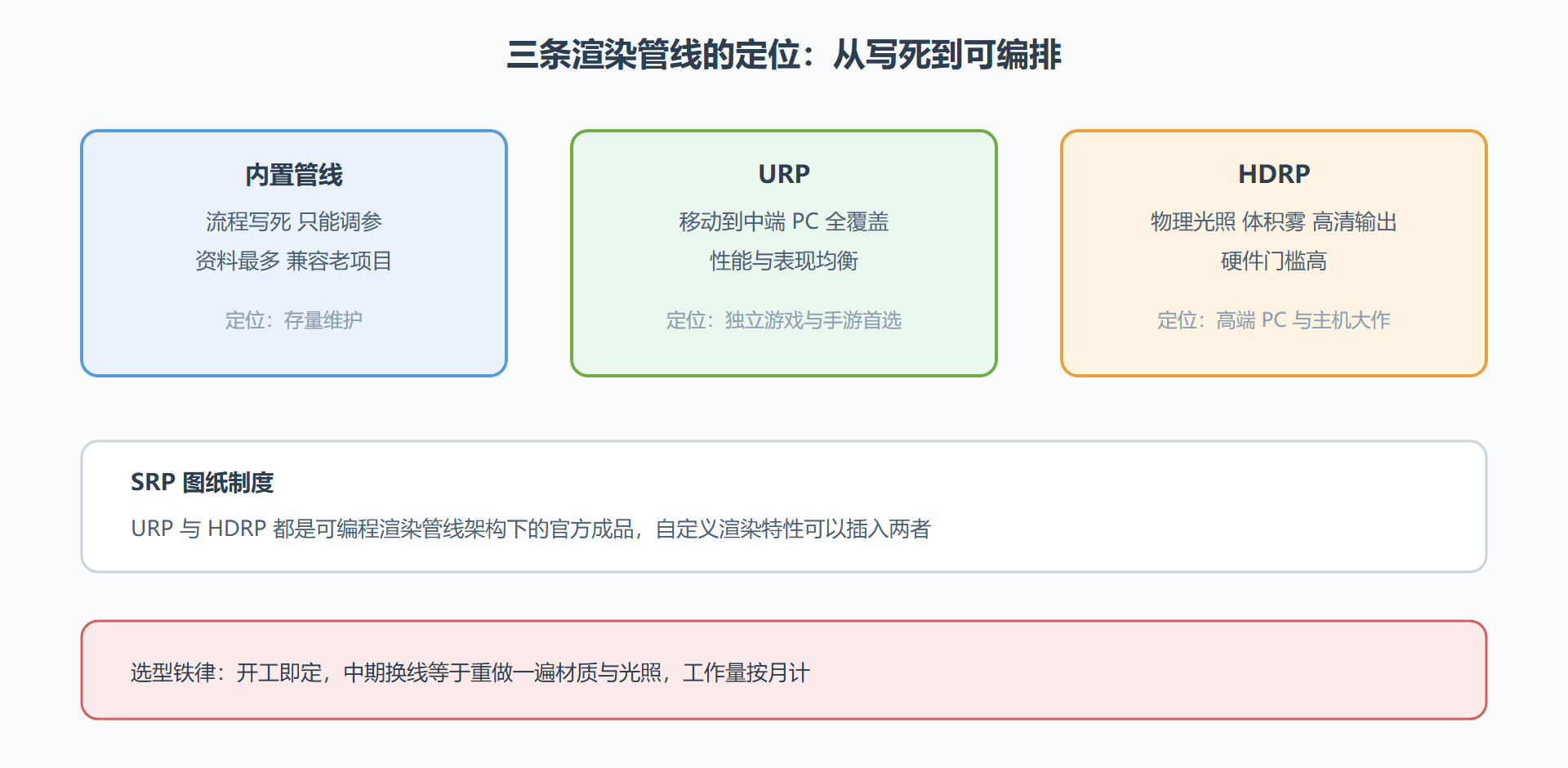

三条管线的定位与演化

前向与延迟：管线内部的路线之争

管线选型之外还有一条内部岔路值得一提。前向渲染（Forward）逐物体逐光源直接算光照，透明物体友好、实现直观，但光源一多开销陡增；延迟渲染（Deferred）先把几何信息写进缓冲、最后统一算光照，光源数量几乎不影响成本，代价是透明处理与带宽消耗。URP 默认前向、可选延迟，HDRP 两者兼有并按场景智能混用——对多数读者，知道这条岔路的存在即可：当你发现"加灯不卡、透明异常"这类症状与光源数量相关时，先想到渲染路径，再动手调参。

动手：从粉红材质开始的换线实录

背景：一个在内置管线下开发的场景，决定迁移到 URP。切换后场景里一半模型变成刺眼的粉红色——这是管线迁移最高频的事故，正好借此把管线与材质的关系讲透。

操作：第一步，通过包管理器确认 Universal RP 包已安装；第二步，在 Project 窗口创建管线资产（URP Asset），再到项目设置里把图形接口的渲染管线设置指向它；第三步，观察场景——粉红材质出现；第四步，批量转换材质：编辑菜单下的渲染管线转换工具（或手动对每个材质选择升级到 URP 着色器），转换完成后画面恢复正常。

结果：材质全部转回正常显示；统计窗口的批次数可能略有变化；原本内置管线下的部分自定义着色器（如果美术写过）仍显示异常，需要按 URP 的着色器规范重写。

解读：粉红色不是"错误贴图"，而是着色器编译失败时的占位显示。材质通过着色器（Shader）告诉 GPU 怎么画自己，而着色器是按管线规范编写的——内置管线的着色器在 URP 下无法编译，GPU 画不出来，编辑器就甩一块粉红给你看。所以"换管线等于换着色器生态"，材质、粒子、天空盒都要跟着换。这也解释了为什么开工要定管线：管线是所有渲染资产的地基。

变式：在 URP 项目里给角色做一个描边效果——新建渲染器特性（Renderer Feature），添加一个额外的渲染通道，用材质把角色轮廓再画一遍。这展示了 SRP 的扩展方式：不改引擎，往流水线里插入自己的站点。核心骨架示意：

// 渲染器特性的职责：向管线注册一个自定义渲染通道
// 代码骨架示意，完整实现需继承 ScriptableRendererFeature 与 ScriptableRenderPass
public class OutlineFeature : ScriptableRendererFeature
{
    class OutlinePass : ScriptableRenderPass
    {
        public override void Execute(
            ScriptableRenderContext context,
            ref RenderingData renderingData)
        {
            // 在不透明物体之后执行：
            // 1. 取得描边材质
            // 2. 用 CommandBuffer 把带描边标签的物体再提交一遍
            // 3. 沿法线方向外扩，只画背面，形成轮廓
        }
    }

    OutlinePass pass;

    public override void Create()
    {
        pass = new OutlinePass();
    }

    public override void AddRenderPasses(
        ScriptableRenderer renderer, ref RenderingData renderingData)
    {
        // 每帧把通道插入管线队列
        renderer.EnqueuePass(pass);
    }
}
​

这段骨架的意义不在细节而在位置感：SRP 的扩展点是"往队列里塞通道"，通道声明自己跑在哪一站之后。理解了这个模式，全屏后处理、选择性描边、自定义溶解效果都是同一个套路的变奏。

着色器：材质的配方单

顺着粉红事故补一段着色器常识。材质（Material）是着色器的实例加参数包：同一个"标准表面着色器"配方，换金属度参数就是铁、换法线贴图就是锈铁。配方本身用 HLSL 或 Shader Graph（可视化节点）书写，定义顶点怎么变换、像素取什么颜色。动手改配方的第一课通常是"溶解"或"闪烁"这类简单效果——改一处颜色输出，立刻能在画面上验证。初学阶段不必写完整着色器，但要能读懂材质面板上每个字段对应配方的哪个输入，这决定了你排查表现问题时是"看见粉红知道查管线"，还是只能束手无策。

本节要点回顾

• 管线五站：剔除、排序合批、提交、着色、后期，批次数是 CPU 渲染账单的核心指标；
• SRP 是制度、URP 与 HDRP 是成品楼：可编程架构之下的两个官方实现，扩展靠渲染通道插入；
• 开工定管线：中期换线要重导材质与光照，成本按月计；
• 粉红即着色器编译失败：换管线等于换着色器生态，全部渲染资产跟着迁移；
• 扩展点的位置感：渲染特性向管线队列插入自定义通道，指定执行时点。

管线通了，下一站给画面上色：材质、着色器与光照的调色台。
