2.6 纹理：CPU 解码 vs GPU 采样

2.6 纹理：CPU 解码 vs GPU 采样

本节摘要：纹理是 GPU 上按 UV 寻址的像素仓库。CPU 负责把压缩图片解码成位、选择内部格式、上传、生成 mipmap；GPU 在片元着色器里滤波采样。两端的决策互相惩罚：CPU 上传一张未预乘、无 mip 的 4K 图，GPU 会在远景闪烁并吃带宽；GPU 开了各向异性，CPU 若只给一层 lod，红利有限。纹理不是“贴张图那么简单”，而是解码合同加采样合同。

本节导航

阅读完本节，你应当能够：

1. 画出从 Image 对象到 sampler2D 的步骤，并标出拷贝发生在哪
2. 对照放大过滤、缩小过滤、mipmap 各自解决什么视觉问题
3. 说明 WRAP 模式 REPEAT 与 CLAMP 对 UV 越界的不同合同
4. 解释非 2 的幂尺寸在 WebGL1 上的限制与 WebGL2 的放宽
5. 给出固有色贴图、UI 图、法线贴图在格式与过滤上的不同选择

图片活在 CPU，采样活在 GPU

浏览器把 JPEG/PNG 解成位图，这步在 CPU（或解码器线程）。texImage2D 把位拷进 GPU 纹理对象。之后着色器用 texture2D / texture 按 UV 取值。CPU 改 Image 不会自动更新纹理，合同仍是拷贝。要更新，再上传。视频纹理每帧上传，是明确的 STREAM 路径，账单在解码加拷贝，不在 FS 里那一行采样。

UV 通常作为 Attribute 进 VS，插值进 FS。GPU 用 UV 乘纹理尺寸找到纹素，再按过滤模式混合邻居。CPU 从不“取某个像素给三角形”——除非你 readPixels，那是把数据拉回来，方向反了。

文件 → 解码成位图 → texImage2D → GPU 纹理
                                      │
UV Attribute → 插值 → FS texture 采样 ┘
​

纹理单元是绑定槽：activeTexture(TEXTURE0) 再 bind，然后 Uniform 采样器填 0。槽位是 CPU 状态。绑错单元，FS 采到上一张图，表现为“材质串味”。引擎的贴图槽看起来像材质字段，底下仍是单元编号。单元数量有上限，PBR 一套贴图就能占多个槽；超了要合并图集或多次绘制。这是 CPU 侧的资源分配问题。

过滤、包裹、格式：三张对照表

没有 mip 的高分辨率贴图在远处会闪，因为相邻像素采样跳着吃纹素。生成 mipmap 是 CPU 调用 generateMipmap（或自己上传每一层），GPU 在运行时选层。只设 LINEAR 却不建 mip，等于告诉 GPU“缩小时仍在最高层里挣扎”。

WebGL1 对非 2 的幂纹理限制更严：REPEAT 与 mipmap 常常要求 POT。WebGL2 放宽。资产管线若仍按 1.0 出图，继续保证 POT 或用图集，少在运行时分支。这是版本轴在纹理上的落点。

gl.bindTexture(gl.TEXTURE_2D, tex);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR_MIPMAP_LINEAR);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.REPEAT);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.REPEAT);
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image);
gl.generateMipmap(gl.TEXTURE_2D);
​

上传参数里内部格式与源格式在 WebGL1 常写 RGBA 对 RGBA；WebGL2 有更细的内部格式，包括整数、浮点、sRGB。混用 1.0 习惯到 2.0 枚举，会出现 invalid enum。对照第 1.1 节：合同不同。

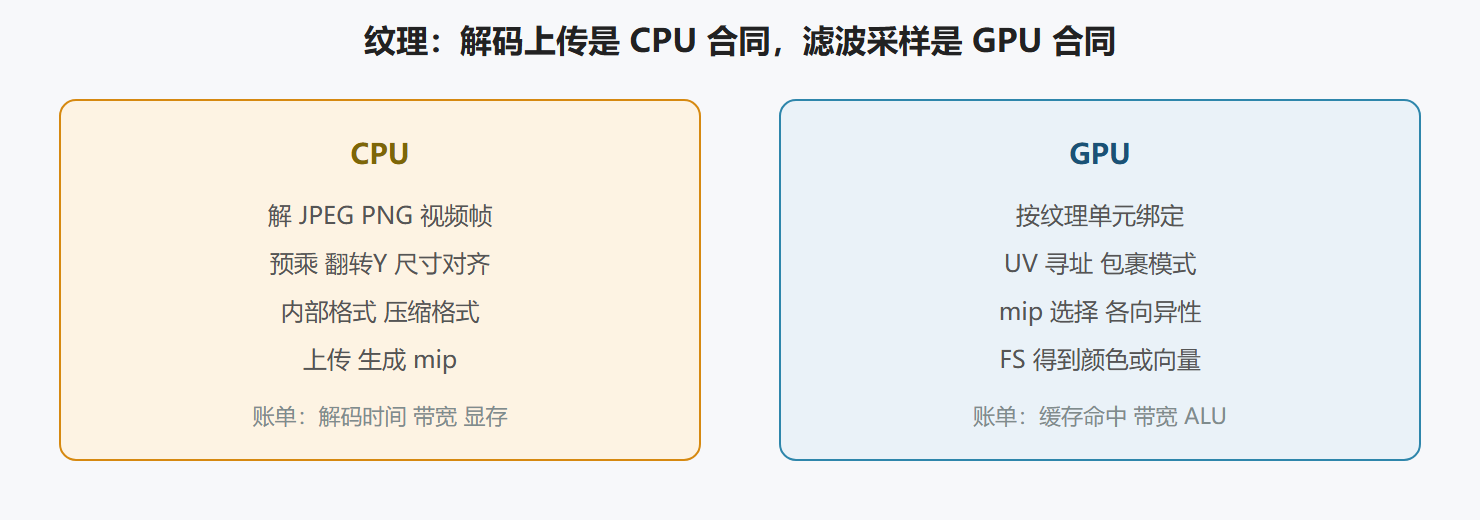

图：纹理从 CPU 到 GPU 的两段合同

工程选择：图集、压缩、Y 翻转、异步

图集把多张小图打进一张，减少绑定切换（CPU draw 税）和采样器占用。代价是 WRAP 不能 REPEAT 到邻居，UV 要偏置。UI 与 2D 精灵几乎总该图集；平铺砖墙不该和图集混同一张，除非自己在边界留垫。

压缩纹理（ETC、ASTC、S3TC 等）让 CPU 少传未压缩位、GPU 少占显存。浏览器与 GPU 支持组合是一张矩阵，常要多份资产。引擎加载器做回退；裸写就要自己检测扩展。这是封装轴在纹理上的具体价值：不是场景图，是资产回退表。

Y 翻转：WebGL 纹理坐标原点在左下，浏览器图片原点常在左上。UNPACK_FLIP_Y_WEBGL 让 CPU 在上传时翻。法线贴图和数据纹理乱翻会把方向搞反。约定比开关更重要：全项目要么翻图像，要么翻 UV，不要有的材质翻有的不翻。

⚠️ 常见坑：把带透明的 PNG 当不预乘，却用预乘混合函数；边缘一圈黑边。或反过来。混合合同在第 3.2 节，但源像素是否预乘是 CPU 上传时就要定的。

💡 关键直觉：纹理优化先问这张图是给眼睛看的还是给公式查的。看的图要 sRGB、mip、合适过滤；查的表要 NEAREST、线性空间、禁止乱滤波。

异步加载：Image 的 decode 完成前不要上传。占位用 1x1 颜色纹理，避免 FS 采到空对象。引擎这么做不是炫技，是防止第一帧黑块或报错。裸写也应有“纹理未就绪则用默认”的 CPU 状态，而不是假设 GPU 会等网络。

问题：4K 贴图是不是一定更清晰？

在近距离、屏幕占比大时可能。物体只占 100 像素宽时，GPU 主要在低 mip 里采，4K 的高层几乎只浪费 CPU 上传与显存。对照应看屏幕覆盖，不是看资产文件夹里的分辨率数字。移动端先砍尺寸，再谈压缩格式。

立方体贴图与三维纹理把“一张 2D”扩成多张或一层层切片，CPU 上传次数变多，GPU 采样用三维或立方体坐标。细节放到第 4.3 节。本节只需承认：通道仍是“CPU 填仓、GPU 按坐标取”，坐标维度变了，分界没变。

上传陷阱清单：翻转、预乘、尺寸、空对象

上传前 CPU 要回答四问。Y 是否翻转？项目级约定写死，法线与数据图单独标注。是否预乘？PNG 带透明时必须与 3.2 的 blendFunc 成套。尺寸是否满足当前版本的 POT 与对齐？WebGL1 的 REPEAT+mip 对非 POT 会变黑或报错，有人当成“贴图坏了”去重压 JPEG，越压越花。对象是否已绑定到正确目标与单元？texImage2D 打在 TEXTURE_CUBE_MAP 的错误面上，要等到采样才看见接缝。四问写成上传函数的断言，比出了黑图再猜便宜。

视频与 canvas 作为纹理源，每帧上传。这是明确的 STREAM。摄像头纹理还有格式与方向问题。不要用处理 JPEG 的那套 mip 每帧 generateMipmap，除非你真要远景视频墙。UI 视频通常 LINEAR 无 mip。生成 mip 的 CPU/GPU 税每帧付一次，会比解码本身更疼。

压缩纹理加载失败时必须有未压缩回退。失败静默会导致采样到空，FS 输出黑。启动时若关键贴图未就绪，用 1x1 颜色占位，并在控制台记一次。占位色选显眼的粉，比黑更容易发现漏加载。上线再换成灰。显眼占位是 CPU 侧的可观测性，不是品味。

图集 UV 计算在 CPU：偏移加缩放。艺术家改图集布局，UV 必须重算或重导出。运行时不要试图“自动识别岛屿”。引擎的图集工具把这步放在构建期。裸写也把 UV 变换当资产，不当每帧数学。每帧算 UV 变换是把构建期工作搬进热路径。

各向异性、lod bias、以及采样器对象

WebGL2 有采样器对象，把过滤与包裹从纹理对象上拆下来。同一张图可以NEAREST给数据、LINEAR给预览。WebGL1 过滤写在纹理对象上，换用途就要改参数或复制。这是版本轴在纹理上的另一处红利。没迁 2.0 时，数据图与显示图分开两份纹理更安全，避免改参数改漏。

lod bias 能让 mip 选得更糊或更锐。锐了远景闪，糊了虚。先保证 mip 链存在，再谈 bias。没有链时 bias 无意义。各向异性扩展失败就保持三线性。把各向异性当必选项，地面在某手机变黑，因为扩展指令或参数越界。画质档，不是功能档。2.6 与 4.5 在此会合。

对照问答：黑图、闪烁、图集渗色

贴图全黑但 Image 已加载？

单元没绑对、采样器 Uniform 没设、内部格式失败、还在用占位却没发现。用粉占位。仍黑则输出 UV 看是否在 0 到 1。UV 全零会采到边角一像素。Y 翻转导致采到透明边也会像黑。先输出纹理颜色不管光照，确认采样通道，再乘光。

远景闪是压缩格式的锅吗？

更常见是无 mip 或 min filter 不含 mip。压缩格式若 mip 链没打进资产，也会闪。先 generateMipmap 或上传完整链。仍闪再查各向异性与 lod。压缩失败回退 PNG 时不要忘了给回退链建 mip。闪是缩小采样问题，不是“JPEG 质量 80 不够”。

图集里按钮边缘出现邻居颜色？

CLAMP 没设，或 UV 算到了像素中心之外，mip 渗到隔壁。图集岛屿要留垫，UV 缩进半像素，min filter 对 UI 可不用 mip。UI 与 3D 平铺材质不要共一张图集。渗色是 2.6 的 WRAP 与 mip 合同，不是 FS 里的 alpha 能切干净的。

工程备忘：预算与解码并发

纹理字节预算写死。超了降 mip 最高层或拒绝加载 4K。解码并发限 2 到 4。iOS 上过多 Image 同时 decode 会卡死主线程，像 GPU 烫。其实是 CPU。视频纹理不要进 PBR 槽当反照率除非产品就是这样。视频每帧上传，PBR 再乘一层，两端都贵。UI 图与 3D 图分文件夹约定过滤默认值，减少漏设。漏设 REPEAT 在非 POT 上变黑，查了半天着色器。默认值表比记忆可靠。粉占位保留到预发，正式再换灰。预发看见粉就是漏加载，比用户看见黑块体面。

纹理验收分三步：粉占位消失、UV 可视化合理、接上光照。一步并做会把加载失败当成光照失败。图集与平铺砖分仓，WRAP 默认不同，写在上传函数的参数而不是靠调用者记得。压缩回退链在 CI 用一台不支持 ASTC 的环境跑，失败必须看到 PNG。看不到就是假回退。4K 源图在构建期生成 1K 与 512，运行时按档位选。运行时缩放不是 WebGL 的工作，是资产管线的工作。把 4K 丢给 GPU 再靠 mip 救，上传税已经付了。付过的税在 4.7 里表现为 CPU 尖刺，常被误诊为着色器。先看上传次数与字节，再看 FS。

上传函数做成唯一入口：翻转、预乘、过滤、WRAP、mip 全部当参数，禁止散落 texParameteri。散落必漏。入口打点字节数，加载条按字节走，不要按文件个数走。一个 4K 比二十个图标还重。点文件数会让进度条骗人。骗人的进度条会在最后 1% 卡死，用户以为死机。死机其实是 CPU 解码。唯一入口让账单可见。

要点速记

• 拷贝上传：解码在 CPU，采样在 GPU；改 Image 必须再上传。
• mip 解决缩小：远景闪烁优先查 min filter 与是否真有 mip 链。
• WRAP 与图集冲突：平铺要 REPEAT；图集要 CLAMP 加 UV 偏置。
• 版本与 POT：WebGL1 对非 2 的幂更苛刻；资产管线按最老合同出图更省事。
• 看的图 vs 查的表：过滤与颜色空间跟着用途走，不能一张表打天下。
• 单元与图集：绑定槽有限，合图是减 CPU 切换，不是减 GPU 公式。

下一章进入仍留在固定阶段的输出合并，以及矩阵乘法该放 CPU 还是 GPU。
