2.3 缓冲区：CPU 写入 vs GPU 常驻

2.3 缓冲区：CPU 写入 vs GPU 常驻

本节摘要：WebGL 缓冲区是 GPU 可消费的一块类型化内存。CPU 用 bufferData 或 bufferSubData 写入，之后顶点着色器通过 Attribute 指针读取，索引绘制通过元素缓冲读取。写入频率决定你该给驱动的使用提示：几乎只写一次，还是每帧流式更新。把动态数据塞进“当静态用”的习惯路径，或反过来每帧重传整网静态网格，是两端账单同时恶化的典型写法。

本节地图

阅读完本节，你应当能够：

1. 说明 ARRAY_BUFFER 与 ELEMENT_ARRAY_BUFFER 分别服务谁
2. 对照 bufferData 整块替换与 bufferSubData 局部更新
3. 解释 STATIC、DYNAMIC、STREAM 提示对驱动的含义，以及它们不是硬协议
4. 在 WebGL1 与 WebGL2 之间对照 VAO 如何打包缓冲绑定
5. 判断粒子位置、骨骼矩阵、静态建筑网格各自该用哪种写入策略

缓冲是仓库，不是 JavaScript 数组的别名

Float32Array 活在 CPU 堆上。createBuffer 加 bufferData 才在 GPU 侧（或驱动管理的共享区）建仓库。拷贝发生在写入那一刻。之后你改 JS 数组，画面不会变，除非再写一次。这是初学者最常见的错觉：以为 GPU 还指着那份数组。没有。合同是拷贝语义，不是引用语义。

仓库有绑定点。ARRAY_BUFFER 是当前用于顶点属性的仓库入口；ELEMENT_ARRAY_BUFFER 是索引入口。很多调用没有把缓冲当参数传来传去，而是“先 bind，再操作当前绑定”。状态机风格让漏 bind 的后果是：数据写进了上一份对象。排查“网格串味”，先打印你以为的绑定，再怀疑着色器。

CPU: Float32Array  [x y z x y z ...]
        │ bufferData 拷贝
GPU: Buffer 对象   常驻，直到 delete 或上下文丢失
        │ vertexAttribPointer 解释
VS:  aPosition     每个顶点取一截
​

上下文丢失（切后台、GPU 重置）会让仓库蒸发。引擎通常有恢复流程；裸写必须监听丢失与恢复，重新 bufferData。这再次证明：CPU 数组才是可重建的源，GPU 缓冲是缓存。源被你丢掉、只留 GPU 对象，丢失后便无法恢复。

写入方式与频率对照

使用提示 STATIC_DRAW、DYNAMIC_DRAW、STREAM_DRAW 是给驱动的频率暗示：数据多久改一次、是否作为绘制源。它们不是权限位，乱填通常仍能画，但驱动可能把仓库放在不合适的堆。我的经验规则：网格一辈子不变 → STATIC；每几帧改一块 → DYNAMIC；每帧由 CPU gener 全新内容 → STREAM。粒子若改为 GPU 反馈更新，提示应跟着策略改，而不是永远 STREAM。

gl.bindBuffer(gl.ARRAY_BUFFER, vbo);
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);
// 若干帧后只改前 12 个 float
gl.bufferSubData(gl.ARRAY_BUFFER, 0, new Float32Array(head));
​

WebGL1 里属性布局散落全局：绑 VBO、vertexAttribPointer、enableVertexAttribArray，换网格就要重做一遍。VAO 把“哪些缓冲、如何切分”打包。WebGL2 核心拥有 VAO；WebGL1 靠扩展。对照很直接：没有 VAO 时，CPU 每 draw 前重复解释仓库；有 VAO 时，解释发生在建立时，绘制只切对象。第 1.1 节提过别把 2.0 当 1.0 用，这里是具体落点。

交错存储与分缓冲是另一组对照。把位置、法线、UV 塞进一个 VBO，用 stride 切开，缓存更友好，一次绑定。分成三个 VBO，更新位置时不必动 UV，动态网格更省。静态角色网格我倾向交错；CPU 每帧改位置的粒子，位置单独一个 STREAM 仓，颜色 STATIC。没有万能布局，只有“谁在写、写多频”的布局。

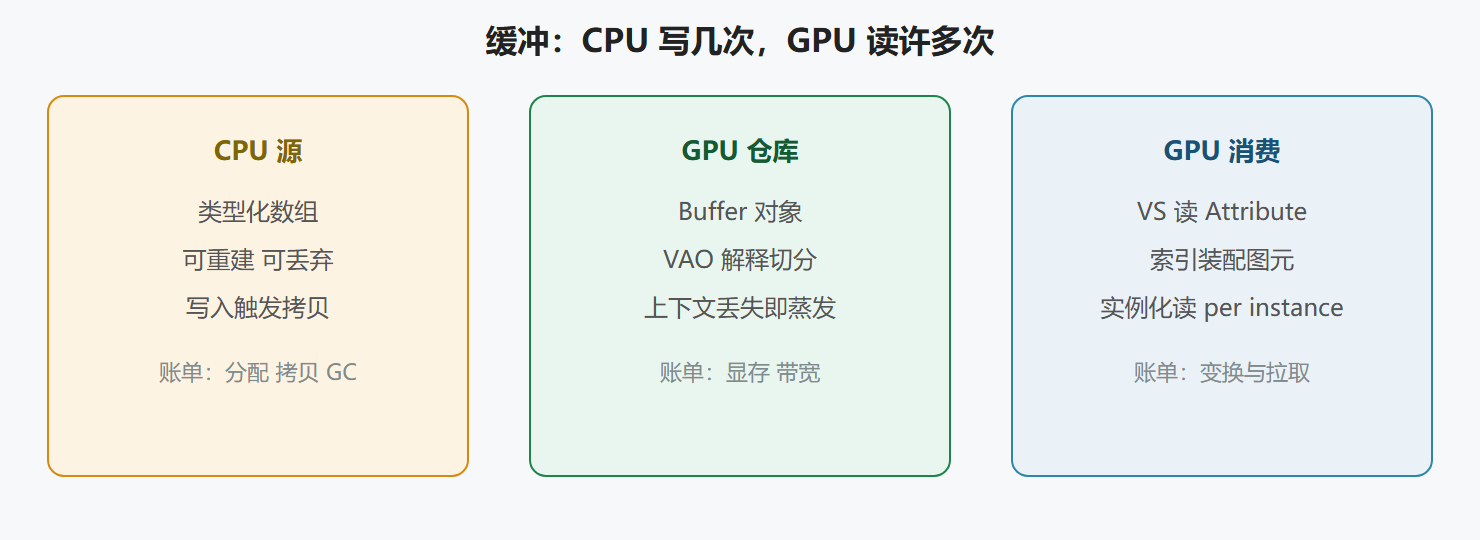

图：缓冲生命周期两端

策略：谁写、写多频、写多大

建筑场景的墙体：CPU 加载时写一次 STATIC，整局只读。角色世界矩阵：那不是顶点缓冲，是 Uniform，别误塞 VBO。CPU 蒙皮若每帧把变形后的位置写入 VBO，仓库变成 STREAM，CPU 与总线一起忙——第 4.4 节对照 GPU 蒙皮，就是为了把这笔写入从 CPU 拿掉。

多缓冲（double/triple buffering）用于流式：CPU 写 A 仓时 GPU 读 B 仓，避免读写冲突造成同步。WebGL 里这套要自己管，引擎对动态几何常有类似池。原型阶段可以不管；性能面板出现 bufferSubData 与绘制争用时再上。

WebGL2 的 copyBufferSubData、Uniform Buffer，让“CPU 少写、GPU 内部搬”成为选项。UBO 适合多着色器共享的同一块相机矩阵。对照 WebGL1：同一矩阵要对每个 program uniformMatrix4fv 一次，CPU 重复提交。迁 2.0 却仍对每个 program 逐个传 4x4，等于放弃这条减 CPU 的路。

⚠️ 常见坑：每帧 new Float32Array 再 bufferData 静态网格。GC 与拷贝会在低端机上比着色器更明显。网格不变就让仓库活着。

💡 关键直觉：缓冲优化问三句——还改吗、改哪一段、能不能改成 Uniform 或 VS 公式从而不再写仓。

删除与泄漏：页面里反复创建几何却不 deleteBuffer，显存会涨。引擎的 dispose 必须真正走到删除。单页应用切路由时最常见。CPU 侧数组可以丢掉以省堆；GPU 侧必须显式删。两边的“丢掉”不是同一个 API。

问题：TYPED_ARRAY 已经很快了，为什么还要在意上传？

类型化数组避免了普通 JS 数组到驱动的二次转换，这只解决了 CPU 内部格式。上传仍可能是跨进程、跨芯片拷贝。一万顶点一次无所谓；每帧一百万顶点，带宽会先于 ALU 爆掉。所以程序化城市若拓扑不变，应在加载帧上传，不要在逻辑帧生成。生成可以在 Worker，上传仍要回到拥有上下文的线程——上下文不同步共享，这是 WebGL 的硬边界。

交错布局的 vertexAttribPointer 参数：size、type、normalized、stride、offset。CPU 必须与 GPU 解释一致。stride 为 0 表示紧密排列。写错 offset，法线会吃到位置的字节，光照会像发霉。这是组装合同，不是运行时随机。把布局写成一张表贴在创建 VAO 的代码旁，比事后猜更省命。

丢失、共享、以及“谁持有源数据”

浏览器会在切后台、GPU 进程崩溃时丢上下文。监听丢失事件后，所有 Buffer、Texture、Program 句柄作废。恢复时按 CPU 源重建。若你加载模型后把 JS 数组丢掉，只剩 GPU 句柄，恢复只能重新网络请求。长应用要决定：源数据常驻内存以便秒恢复，还是接受恢复时重新加载。这是内存与体验的对照，不是 API 细节。引擎通常有自己的恢复，裸写必须登记一份“重建清单”：哪些仓、哪些纹理、哪些程序。清单就是 CPU 作为真相源的证明。

Worker 里不能直接碰属于页面的 WebGL 上下文。OffscreenCanvas 可以把上下文搬到 Worker，但那是另一份上下文，对象不能共享。粒子模拟在 Worker 算位置，仍要回传类型化数组到拥有上下文的线程再上传。回传本身是 CPU 拷贝。对照：模拟与上传是否值得分线程，要看拷贝是否比主线程计算更便宜。很多时候主线程算 1 万粒子比来回传更快。分线程不是免费的端。

环状多缓冲的实现要点是：知道 GPU 可能还在读上一帧的仓。WebGL 没有通用的 fence 那么好用，实践中用三倍缓冲加“本帧只写 index%3 的仓”来降低冲突概率。若仍出现闪烁，可能是 SubData 与绘制重叠。退回整块 bufferData 有时反而稳，虽然 theoretically 更贵。稳与快的对照要以时间线为准，不要以文档里的提示枚举为准。提示枚举是暗示，实现可以忽略。

交错布局的对齐，以及 Instanced 缓冲

某些实现对类型与偏移对齐敏感。半浮点、byte 法线 packed 时，偏移要按规范对齐。CPU 填写 packed 数据要用 DataView 或手工位移，填错则 GPU 解释成噪声法线。为了省带宽去 packed，要同时投资调试可视化。省了带宽却加了两天调试，不一定赚。先用 float 交错跑通，再在性能节按需 packed。这是 2.3 与 4.7 的交接：过早 packed 是优化错序。

实例化缓冲是另一份 ARRAY_BUFFER，divisor 为 1。它与网格 STATIC 仓分开，更新策略独立。网格永不写，实例仓每帧写。两仓绑在同一 VAO。VAO 记录两份解释。漏设 divisor，实例数据会被当成每顶点，一万实例变成网格顶点爆炸或越界。divisor 是通道粒度的硬件开关，设错没有好错误信息。画一个实例立方体验证 divisor，再扩到一万。

对照问答：提示枚举、泄漏、Worker

STATIC 数据后来要改，能改吗？

能。提示不是锁。改只是可能更慢或引发重新分配。偶尔改一次材质颜色顶点，直接 SubData 即可。若发现改的频率变成每帧，应换提示并考虑拆仓。不要因为曾经标了 STATIC 就每帧新建 Buffer 对象。新建对象比原地改更贵，也更容易漏删。

为何切路由后越来越卡？

GPU 对象没删。几何与纹理句柄活在上下文里，JS 侧数组已经丢掉，GC 救不了显存。单页应用在路由离开时走 dispose：deleteBuffer、deleteTexture、deleteProgram。引擎要调用官方 dispose 并确认没有匿名闭包抓住几何。内存曲线向上而帧时间后段才坏，是泄漏典型像，不像着色器突然变重。

Worker 算粒子再传回主线程值不值？

一万以下往往不值，拷贝与同步吃掉收益。十万以上或还要做空间哈希，可以值。传回的应是类型化数组，不要结构化克隆普通对象。主线程只负责上传与 draw。上下文仍不能在 Worker 与页面之间共享对象。OffscreenCanvas 是另一条路，等于把整条管线搬走，而不是只搬粒子。

工程备忘：对象池与统计

长应用给 Buffer 做池：按尺寸分桶，避免频繁 create/delete。池统计打到调试面板：当前仓数、字节、本帧 SubData 次数。次数突然涨，说明有人把静态网当动态写。统计比感觉早发现。删除时从池取出再 delete，不要只把 JS 引用置空。上下文恢复时池全部作废，按清单重建，不要试图复用旧句柄。句柄数字可能被重用到别的对象，复用会静默画错网格。这比泄漏更阴险。开发版给每个仓起名字，draw 前打印当前 VAO 绑定名。名字是卫生，不是幼稚。

上下文丢失演练应写进开发手册：在浏览器里强制丢 GPU 进程，看场景是否能重建。重建失败的仓就是清单漏项。漏项在用户手机上表现为白屏，日志还在你这台没丢过的机器上。演练比文档有效。动态几何的环状三缓冲在粒子上很值，在角色网格上通常不值，因为角色该走蒙皮而不是改仓。选错策略会让 2.3 与 4.4 互相打架：动画系统写仓，缓冲系统按 STATIC 提示，驱动把仓库放在不适合每帧写的堆。两边都按自己的正确性工作，合起来却慢。联调时把写入次数打到屏幕，次数跟角色顶点数成正比，就是走错路了。改回骨矩阵 Uniform，次数应掉到角色数这一级。这才是对照，而不是把提示枚举从 STATIC 改成 STREAM 当修好。

本章回顾

• 拷贝语义：JS 数组改了画面不变，除非再次写入缓冲。
• 绑定点：顶点走 ARRAY_BUFFER，索引走 ELEMENT_ARRAY_BUFFER，操作的是当前绑定。
• 提示跟频率：STATIC / DYNAMIC / STREAM 是暗示，策略仍要你按改动频率选写入 API。
• VAO 打包解释：把 CPU 每 draw 的指针劳动前移到创建期。
• 布局跟谁写走：静态交错，动态字段拆仓。
• 上下文丢失：GPU 仓会蒸发，CPU 源才是重建依据。

下一节对照着色器：编译链接发生在 CPU 与驱动，真正的逐顶点逐片元奔跑发生在 GPU。
