4.1 光照：逐顶点 vs 逐片元

4.1 光照：逐顶点 vs 逐片元

本节摘要：实时光照没有硬件开关，只有你在着色器里写的点积与纹理。把光照放在顶点着色器，每顶点算一次，片元得到插值后的颜色，这是 Gouraud 路线，便宜，高光在低模上会漂。把法线插值后在片元着色器里点积，这是 Phong 类逐片元路线，贵在像素，高光形状跟着法线走。PBR 把逐片元再换成微表面公式加环境查找，不是第三条管线，是同一端上更贵的公式。选型看网格密度、灯光数量、是否已走法线贴图。

核心问题

阅读完本节，你应当能够：

1. 对照逐顶点着色与逐片元着色的计算次数与高光表现
2. 说明方向光、点光、聚光在 Uniform 载荷上的差别
3. 解释法线贴图为什么几乎强制逐片元
4. 指出多光源循环放在 FS 时的 GPU 账单，以及用查找表或延迟的对照
5. 给出产品查看器与低端移动页的默认光照路线

亮起来的位置，决定高光像不像那么回事

兰伯特漫反射是法线点光方向。这个点积放 VS，每个顶点一次，大三角形内部的亮度是三个顶点结果的混合。平坦大面中间不会突然亮一块，高光尤其惨：高光本该是小小一簇，插值会把它抹成顶点之间的渐变，甚至整个消失。把点积放 FS，每个像素一次，高光跟着法线场走。法线贴图改变的是逐像素法线，放 VS 等于白贴。

次数对照很硬：网格 500 顶点、屏幕覆盖 10 万片元，逐顶点省了两个数量级的点积；同一网格特写占满屏，逐片元按像素付。所以没有全局“谁更好”，只有覆盖与网格谁更密。

逐顶点：  光公式 × 顶点数   →  颜色插值
逐片元：  法线插值          →  光公式 × 片元数
​

光源类型与材质，仍然是通道问题

材质系数：固有色可以是 Uniform 或贴图。贴图必须 FS 采样后再进光公式，于是整条光照自然落到片元。只做纯色低模演示，逐顶点够用，还能当教学对照。引擎标准材质几乎都是逐片元，因为它们默认你有贴图。

// 概念：同一兰伯特，搬家到 FS
varying vec3 vN;
uniform vec3 uL;
uniform vec3 uC;
void main() {
    float ndl = max(dot(normalize(vN), normalize(uL)), 0.0);
    gl_FragColor = vec4(uC * ndl, 1.0);
}
​

VS 版本把 ndl 算完塞进 varying。代码更短，外观在细分不足时更假。我倾向产品查看器直接逐片元；后台表格里的小 3D 图标可以用逐顶点或甚至不光照只贴图。

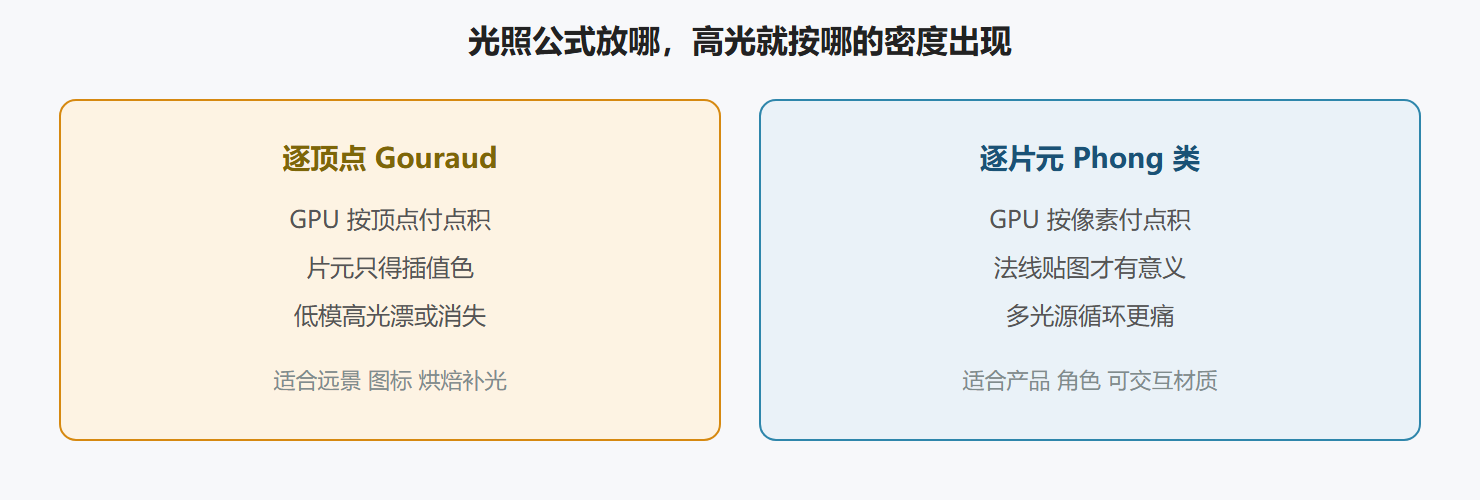

图：计算落在哪一端、哪一阶段

多光源、烘焙、延迟：都是在给片元减负或加负

前向渲染里 FS 循环所有灯，overdraw 意味着同一像素付多次全套灯光。灯多了，延迟着色把几何与材质写到 G-buffer，再在屏幕空间逐灯。这要求 MRT 与较重的带宽，WebGL2 更顺。对照：灯少于大约几个、场景简单，前向逐片元；灯很多、几何很重，才值得延迟。不要因为文章里延迟更“现代”就上。

烘焙：把光照印进贴图，运行时只采样。CPU 预计算，GPU 当固有色。动态灯不能进烘焙，或只能加一层便宜实时。展览里的静物，烘焙加一个方向光高光，往往比完整 PBR 更稳。PBR 需要能量守恒、IBL、多张贴图，移动端带宽先爆。路线是“要不要物理正确”，不是“会不会写 GGX”。

⚠️ 常见坑：VS 输出的法线没归一化，FS 又 normalize 得不够，大三角形上光照条带。插值会弄脏长度。逐片元路线也要在 FS 再 normalize。

💡 关键直觉：先定计算粒度，再定公式时髦程度。粒度错了，换 GGX 只是让错误更昂贵。

环境光不要用一句加常数糊弄完就算 PBR。最低对照：常数环境 vs 半球 vs 球谐 vs 立方体漫反射。产品查看器用 IBL cubemap 值得；内部工具用半球就够。引擎默认 PBR 材质会拉一整套贴图槽，按 4.3 节决定哪些槽真要填。

问题：逐顶点是不是过时了？

在电影级前瞻里是。在顶点很少、片元很多的粒子或远山批次里，仍可能是正确的减法。过时的是“只提供一种粒度还宣称通用”。你的查看器锁定逐片元完全合理；你的地图瓦片用烘焙加逐顶点补一盏太阳，也合理。对照写进设计，不要写进身份。

第一个光照立方体：同一份网格，切两份 program，一份 VS 出颜色，一份 FS 点积。转起来看高光。这比读定义记得快。然后再加法线贴图，看 VS 路线为什么立刻破产。

能量、环境与“看起来高级”的减法

加环境光常数把暗面抬亮，简单，但亮部更容易饱和。半球光用天空色与地面色按法线 y 插值，便宜且比常数耐看。球谐把低频环境压成几个系数，VS 或 FS 都能评。立方体 IBL 才是产品查看器的常见终点。四级不是进化任务，是四档账单。内部工具停在半球，并不可耻。可耻的是四级叠在一起：常数加半球加 IBL 再加烘焙，能量爆炸，物体像发光塑料。减法：选一档环境，再加一盏方向光做主高光。

高光模型：Phong 的幂次、Blinn 的半程、GGX 的微表面，逐级更贵、对法线更敏感。低模大三角上 GGX 会露出插值法线的丑。先加细分或法线贴图，再换 GGX。否则“上了 PBR 更丑”会怪公式，其实是粒度不够。粒度仍是 4.1 的主题：公式时髦程度不得超过法线场的密度。

多光源前向的循环在移动端很痛。实务上限常常是一盏主方向光加三盏点光，其余烘焙。超过就考虑延迟或把点光改成贴花。贴花是屏幕或世界空间的投影纹理，粒度不是每盏灯跑全场景几何。对照又是：灯是全局循环，还是局部贴花。局部更像 3.4 的又一次离屏或投影网格。

材质实例：同公式不同 Uniform。引擎的材质克隆若共享 program，只改颜色，CPU 轻。若每次克隆编译新程序，变体爆炸。裸写时按关键字缓存 program，按对象存 Uniform 块。光照路线与封装轴在这里交汇：选逐片元 PBR 已经够贵，不要再按物体编译。

线性工作流与查看器验收

PBR 在伽马空间点积会脏。反照率 sRGB 解码到线性，计算完再转到显示。漏解码，暗面发灰。引擎有 outputEncoding 一类开关。裸写要自己在 FS 末尾 pow 或用 sRGB 附件。验收时放一张灰球与一张金属球在同一 IBL 下，对照参考图。没有参考图，调参会无止境。查看器的“高级感”来自 IBL 与线性，不来自再加三盏点光。点光多了，CPU Uniform 与 GPU 循环一起涨，4.7 会找上门。

对照问答：塑料感、条带、多灯

上了 PBR 为什么更像塑料？

环境叠了好几档、反照率没线性解码、粗糙度贴图当 sRGB、缺金属度对比。先减环境只留 IBL 加一盏方向光。灰球金属球对照。塑料感常是能量与颜色空间，不是缺 GGX。再加灯只会更亮更假。

大平面高光一条带？

逐顶点光照或法线没在 FS 归一化。换逐片元并 normalize。再不够就加法线贴图或细分。条带是粒度不足。换更时髦的高光模型只会让条带更明显。

点光一多手机就烫？

前向循环按灯数乘片元。减灯、改贴花、烘焙。延迟要 MRT 与带宽，移动不一定赢。先限四盏。超出的灯不进实时，进烘焙或干脆关掉。产品能接受的灯数写进档位，不要按编辑器里能插多少灯来。

工程备忘：验收球与灯预算

仓库放灰球金属球粗糙球三件套，同一 IBL。改着色器先看三球。三球不对不要改业务模型。灯预算：低档一方向光加半球，中档加两盏点光，高档才 IBL 全开。预算写进档位文件。美术插第五盏灯要走评审，评审看 4.7 账单。法线贴图缺失时程序用几何法线，不要用平贴图当法线。平贴图是错误数据。环境叠加禁止超过一档。代码里若已有 IBL 就关掉常数环境。能量重复比缺光更难看。

光照验收以三球为准，业务模型为辅。三球不过，禁止调业务贴图。环境只开一档。代码里检测 IBL 与常数环境同时开就告警。灯预算超了，多的灯在加载时丢掉并记日志，不要静默。丢掉比偷偷循环八盏好。移动档用半球加方向光，桌面高档才 IBL。法线贴图缺省是几何法线，不是平贴图。平贴图当法线会让整物变暗或变色，像光照公式错。先查槽，再查公式。线性解码漏了，暗面发灰，会被当成缺环境。用线性/伽马切换键对比。切换后明显改善，就是颜色空间，不是再加灯。加灯会更灰更亮，更假。

三球场景进仓库，CI 可截图对比灰度均值。均值漂了说明能量政策被破坏。破坏通常来自又加了一档环境或漏了线性解码。CI 比肉眼稳。肉眼会在业务模型上被贴图骗过。骗过之后上线，用户说塑料。塑料来自能量，不是来自缺一张细节贴图。先修能量，再谈槽。

现场对照时只改一个变量。同时改版本、封装、通道，归因会消失。消失之后只能靠感觉，感觉正是本书要拆掉的东西。把改动写成一条，测完再写下一条。一条一条，四组对照才用得上。用不上的对照表只是装饰。装饰填不满格子，格子空着就不要标完工。光照这一格改完，用三球验收，不要直接调产品贴图。

本章回顾

• 粒度：逐顶点按顶点付费，逐片元按覆盖像素付费。
• 高光与贴图：法线贴图、锐利高光几乎强制 FS。
• 光源载荷：方向光最便宜；点光衰减应逐像素。
• 多灯：前向循环 vs 延迟 G-buffer，受版本与带宽约束。
• 烘焙是合法路线：静态场景用 CPU 预计算换 GPU 采样。
• PBR 是逐片元加料：不是新管线，是更重的 FS 与更多纹理。

下一节对照阴影：把物体压到地上的假影，和从灯的相机渲染深度再比较的真一点的影。
