4.1 YARN架构与组件

4.1 YARN 架构与组件

本节摘要：YARN 由 ResourceManager（全局资源分配）、NodeManager（单机容器执行）、AppMaster（每应用一个的协调者）、Container（资源计量与隔离单元）组成。本节用一次任务启动的完整握手串起四角色，解释容器的一生，并从 MapReduce 1 的局限推导出资源与计算分离的架构动机。

一台资源交易所的比喻开场

把 YaaS（Yet Another Resource Negotiator，这名字直译"又一个资源协商者"，透着工程师的自嘲）想成一座算力交易所。ResourceManager 是交易所本身：掌握全市场（集群）的库存——每台机器多少内存、多少 vCore——并按规则撮合。NodeManager 是驻场商户代表：看管自己那台机器，按交易所指令开辟摊位（容器）、监督摊位运行、超时就清场。AppMaster 是每个买家雇的采购代理：替这个应用向交易所要摊位、再把具体任务派进摊位。Container 就是摊位本身：一块有边界的内存加 CPU 配额，任务在里面跑，跑完归还。

四角色中容易混淆的是 AppMaster 与 ResourceManager 的分工。一句话分清：RM 管全局、管别人；AppMaster 管自己、管任务。RM 不知道你的作业有几个 Map 几个 Reduce，它只看到一串"给我一个 4GB、2核的容器，最好在 node7 上"的请求；AppMaster 不知道全集群还剩多少资源，它只知道自己还差几个容器。这个解耦让任意框架都能接入——只要会写"申请容器"的协议。

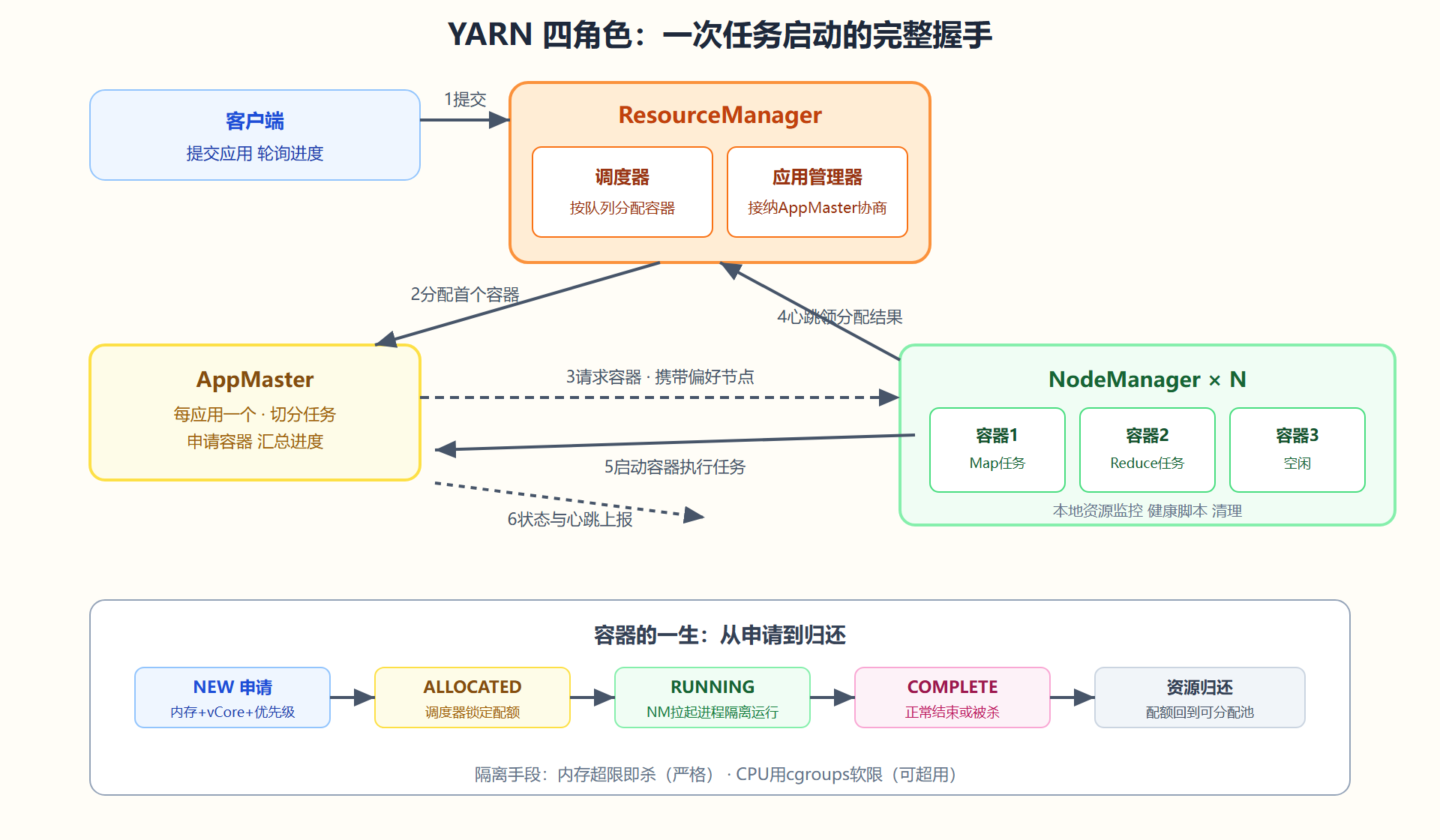

图 4-1 YARN 调度架构与一次任务启动的握手

容器的一生

容器是 YARN 世界的基本货币，值得单独追踪它的状态迁移；理解了它的迁移，后面调度器的一切讨论才有着落。申请：AppMaster 向 RM 发出 ResourceRequest——描述内存量、vCore 数、优先级和可选的偏好节点（第 3 章的本地性提示就是挂在这里）。分配：调度器把配额记账到某 NodeManager 名下，容器状态 ALLOCATED，此刻资源已被锁定但进程未起。启动：AppMaster 拿到分配凭证后与对应 NodeManager 通信，NM 在本地拉起进程（写启动脚本、设环境、挂 cgroup），容器 RUNNING。结束：任务完成或失败，或 AppMaster 主动释放，容器 COMPLETE，配额归还。

隔离规则要记住一对不对称：内存是硬限制，CPU 是软限制。任务内存超配额，NodeManager 直接杀进程（日志里的 "running beyond physical memory limits"）；CPU 超用则只是被 cgroups 降权，不会死。因此容量规划时内存必须留余量，CPU 反而可以适度超卖——多数集群 CPU 平均利用率低，超卖是常态。

分离的动机：MapReduce 1 的教训

YARN 为什么要存在？看它的前身就明白。MapReduce 1 时代，JobTracker 一个进程身兼两职：作业管理（切分、监控、重试）加资源管理（把 map/reduce 槽位分给各 TaskTracker）。两个致命缺陷：

其一，槽位模型僵化。资源被预切成 map 槽与 reduce 槽两类，map 槽闲着时 reduce 也用不上；内存 CPU 更是无法按需表达。其二，扩展性天花板。JobTracker 既管作业又管任务心跳，4000 节点、同时跑几千作业就到极限。加上新框架（流式、图计算、SQL 引擎）都想用集群，却没有第二条路可走——要么伪装成 MR 作业，要么自建资源层。

YARN 的手术很干净：把资源管理从 JobTracker 拆出升格为 ResourceManager；把作业管理下放为每应用一个的 AppMaster；把槽位换成通用的内存加 vCore 容器。手术完成后，Spark、Tez、Storm、Hive 各框架都以普通 YARN 应用的身份公平入驻。这不是功能升级，而是职责的重新分层——与第 1 章"数据面与控制面分离"、第 2 章"元数据与数据分离"一脉相承，Hadoop 的每次重大演进几乎都是一次分层手术。

算一笔容器的容量账

四角色的抽象落到机器上，是一笔很具体的账。一台 256 GB 内存、64 vCore 的 worker 节点，操作系统与页缓存留 16 GB，DataNode 进程与堆外缓冲留 24 GB，若还跑 RegionServer 再留 48 GB——NodeManager 实际可分配的可能只有一百六七十 GB。按单容器默认 2 GB 算，这台机器同时容纳八十多个任务容器。把这笔账乘到一百台，就是整个集群的"容器池"规模：八千个并发任务槽位。 ResourceManager 的调度器每秒要处理的心跳与分配决策也是千级，这就是 4.1 开头说"调度吞吐是硬指标"的由来。反过来读这笔账也成立：如果你发现集群明明还有内存却总说资源不足，第一件事是核对每个节点的可分配量配置与实际预留是否一致——配置里的数字与机器上真正交出来的数字，中间隔着所有共置进程的开销。

一次完整握手的时序走查

把图里的六步握手按时间走一遍，建立具体的时间感。客户端提交后，ResourceManager 接纳应用、在其队列上排入一个"待启动 AppMaster"的请求，通常几秒内拿到首个容器；AppMaster 启动、注册、发出第一批资源请求又是几秒。之后进入稳态循环：NodeManager 一到两秒一次心跳上供资源，调度器逐次分配，AppMaster 半秒到一秒一次心跳领走分配并驱动 NodeManager 拉起任务——每个任务从"决定调度"到"进程起来"典型耗时五到十秒，其中 JVM 启动占大头。这解释了两件事：为什么小任务在 YARN 上"起跑就慢半拍"（容器启动开销与任务时长无关，短任务被启动成本稀释），以及为什么重用执行器的引擎（Spark on YARN 的 cluster 模式、Tez session）对交互式查询至关重要——容器一次申请、反复复用，把启动开销摊薄到接近于零。读懂这段时序，作业排队与启动慢的排障就有了秒表，集群行为的时间颗粒度也就不再神秘。

角色级故障语义

四角色的容错等级不同，排障时先定位角色：NodeManager 挂——RM 标记失联，其上容器全部宣告死亡，相关 AppMaster 收到通知后重试任务（第 3 章 Map 重跑的基础）；AppMaster 挂——RM 按重试次数（默认 1，生产常调大）重建它，应用内已完成任务不重算；ResourceManager 挂——全部应用暂停，靠基于 ZooKeeper 或 LevelDB 状态存储的 RM Restart 恢复。RM 是最后一个单点，重启窗口内集群"暂停但数据无损"，多数平台用主备 RM（自动故障转移）把这个窗口压到分钟级。

本节要点回顾

• RM 管全局资源，AppMaster 管单应用任务，NodeManager 执行容器，Container 是资源货币；
• 握手六步：提交 → 首容器 → 带偏好的资源请求 → 心跳领分配 → 启动任务 → 状态回报；
• 内存硬限、CPU 软限：容量规划给内存留余量，CPU 可适度超卖；
• YARN 源于 MR1 的槽位僵化与扩展性天花板，本质是把资源层从计算框架中抽出来分层；
• 故障等级：NM 死任务重跑、AM 死可重建、RM 死靠状态存储恢复加主备压缩窗口。

角色认清后，下一节进入 YARN 最有实践味道的部分：调度器与队列——资源到底按什么规则分给谁。
