2.2 server.xml解剖：三大配置文件地图

2.2 server.xml 解剖：配置文件地图

本节摘要：server.xml 是 Tomcat 管道的设计图，本节按 Server、Service、Connector、Engine、Host、Context 的嵌套层级自外向内拆解它，并用一张分层地图划清 conf 目录里六份配置文件各自的管辖范围。学完你面对任何配置需求——改端口、调线程池、加虚拟主机、设 JVM 内存、配数据源——都能立刻说出该动哪个文件的哪一层。

装备已经装好（2.1），现在拆图纸。这一节产出的"配置落点地图"会服务全册：第 3 章调连接器、第 4 章配部署、第 5 章设认证、第 7 章做调优，每一次改动前都先回到这张地图确认落点。

把 conf 目录摊在桌上

conf 目录里躺着七八个文件，看起来吓人，其实按"管什么"分成三层：管整条管道的、管某个部件的、管某个应用的。先上地图。

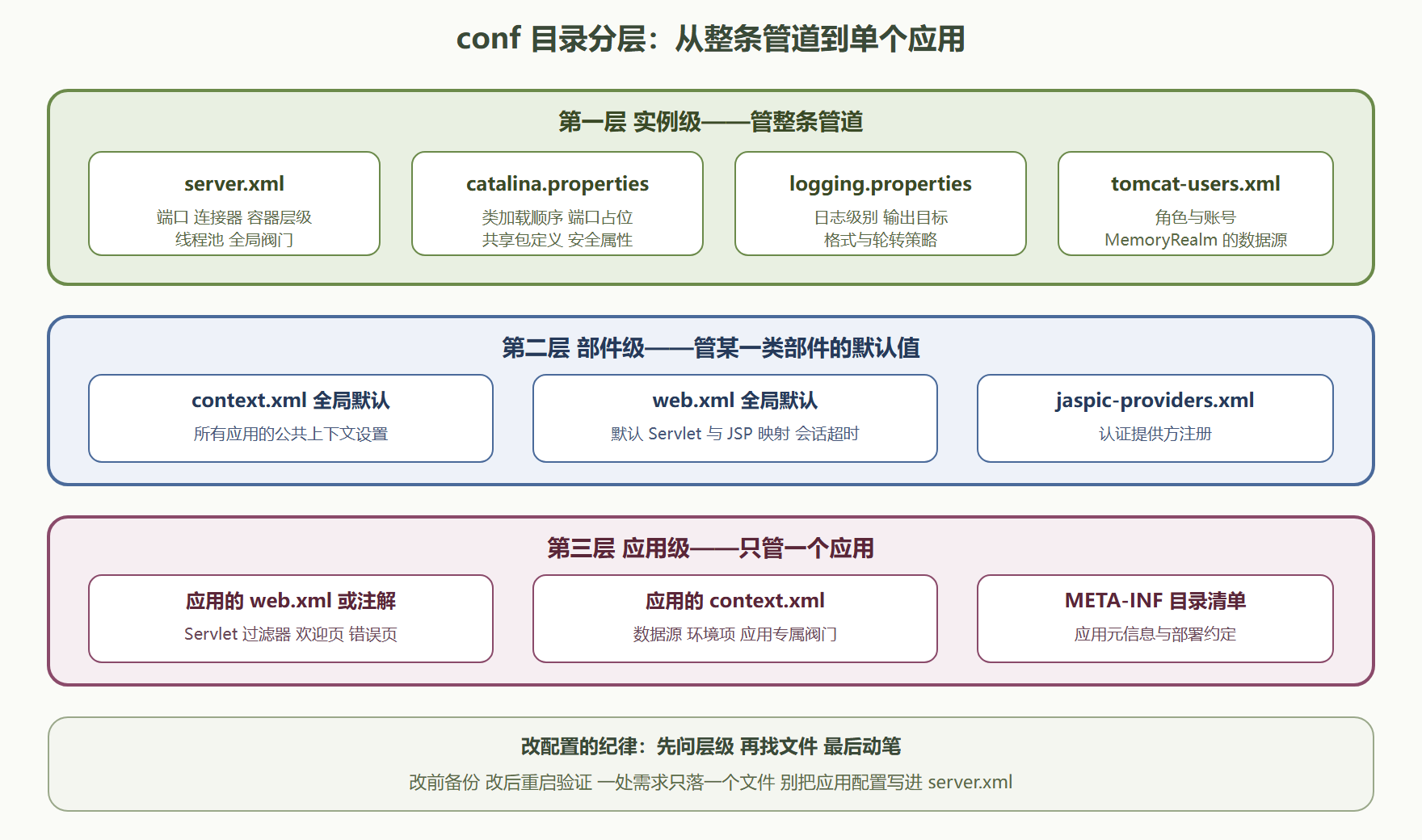

图 2-2：配置文件分层地图——每个需求都有唯一落点

三层之下还有一条隐形规则：低层覆盖高层。应用级 context.xml 里的设置会覆盖全局 context.xml 的同名设置，全局 web.xml 给所有应用垫了默认 Servlet 映射，应用的 web.xml 可以增删。想明白覆盖方向，一半的"改了没生效"问题就有了答案——你改的是被覆盖的那层。

自外向内拆 server.xml

server.xml 的结构是俄罗斯套娃：最外层 Server，里面是 Service，Service 把 Connector 与 Engine 拴在一起。先看去掉血肉后的骨架。

<!-- server.xml 骨架：五层嵌套一览 -->
<Server port="8005" shutdown="SHUTDOWN">
  <Service name="Catalina">
    <Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443"/>
    <Engine name="Catalina" defaultHost="localhost">
      <Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"/>
    </Engine>
  </Service>
</Server>
​

每一层的角色，用管道语言再说一遍。Server 是整个 JVM 进程的代表，持有那个著名的关闭端口 8005——向它发送 SHUTDOWN 字符串就能优雅停机，所以生产上必须改掉默认值或用防火墙封住，第 7 章安全加固会回来处理它。Service 是"一组连接器配一个引擎"的组合单位：Connector 负责把外面的协议翻译进来，Engine 负责消化，同一个 Service 里的多个 Connector 共享一个 Engine。Engine 与 Host 属于第 4 章的指路系统。Context 在 server.xml 里默认不可见——它由 webapps 目录自动部署产生，这正是"约定优于配置"在 Tomcat 里的体现。

骨架之外，两个高频部件值得当场认脸。线程池（Executor）定义在 Service 层，供连接器引用，把"线程从哪来"从连接器配置里独立出来。

<!-- 定义共享线程池 供多个 Connector 引用 -->
<Executor name="tomcatThreadPool" namePrefix="catalina-exec-"
          maxThreads="200" minSpareThreads="10"/>
<Connector executor="tomcatThreadPool" port="8080" protocol="HTTP/1.1"/>
​

全局阀门（Valve）挂在 Engine 或 Host 层，对所有经过的请求生效，比如把访问日志统一搬到 AccessLogValve 的自定义格式——第 5 章细讲阀门，此处先记住它的挂点。

<!-- Host 层的全局访问日志阀门 -->
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true">
  <Valve className="org.apache.catalina.valves.AccessLogValve"
         directory="logs" prefix="localhost_access_log" suffix=".txt"
         pattern="%h %l %u %t &quot;%r&quot; %s %b"/>
</Host>
​

catalina.properties 与脚本级配置

catalina.properties 常被忽略，但两件事使它不可替代。第一，server.xml 里的端口写法支持占位符，占位值就定义在 catalina.properties，运维可以只改属性文件不动 XML。第二，它定义了common、server、shared三个类加载层级的加载路径，应用之间共享驱动包时靠它登记。

# catalina.properties 节选：端口占位与共享包
http.port=8080
ajp.port=8009
#
# 把数据库驱动放进共享层（分号为 Windows 路径分隔符）
common.loader="${catalina.base}/lib","${catalina.base}/lib/*.jar","${catalina.home}/lib","${catalina.home}/lib/*.jar"
​

还有一类配置不在 conf 目录而在 bin——JVM 内存、垃圾回收器这些进程级参数，规范落点是 bin 目录下自建的 setenv 脚本（Linux 与 Windows 各一份），启动脚本会自动 source 它。把 JAVA_OPTS 写进 catalina 脚本本身是坏习惯：升级 Tomcat 换了目录，参数就丢了。

# bin 目录下新建 setenv.sh 内容示例
JAVA_OPTS="-Xms1g -Xmx2g -XX:+UseG1GC -Dfile.encoding=UTF-8"
​

💡 关键直觉：配置放错层，等于把家里的事写到城市规划图上。JVM 参数进 setenv、端口进 server.xml、应用数据源进应用 context.xml——各归各位，升级与排障时才不会互相踩脚。

快速定位练习

拿四个真实需求练一遍"先问层级再找文件"：改 HTTPS 端口——实例级，server.xml 的 Connector；调大堆内存——进程级，setenv 脚本；给某个应用配数据库连接池——应用级，应用的 context.xml 或 META-INF 下的片段；给 manager 应用加账号——实例级，tomcat-users.xml 配角色，再确认应用的 web.xml 用了对应的认证方式。四个需求四个落点，没有一个需要碰全局 web.xml——除非你要改所有应用的默认会话超时。

收束：一张地图走全册

• 三层管辖：实例级管整条管道，部件级管默认值，应用级只管自己，低层覆盖高层。
• server.xml 五层套娃：Server 包 Service，Service 拴 Connector 与 Engine，Engine 下挂 Host，Context 由部署产生。
• 线程池与阀门有挂点：Executor 在 Service 层共享，Valve 挂 Engine 或 Host 对全局生效。
• 进程参数走 setenv：JVM 内存与编码不进任何 XML，升级不丢配置。
• 占位符解耦运维：端口变量定义在 catalina.properties，XML 只引用。

图纸在手，漫游正式开始。第 3 章走到城门口——看 Connector 如何接住第一个字节。
