5.3 地下水下冰下探测器

5.3 地下水下冰下探测器

本节摘要：要看到中微子或暗物质这类稀有过程，必须同时满足"巨大体积"与"极低本底"。把探测器搬到地下深处、深海海底或南极冰盖之下，是同时满足两点的方案。本节介绍两类装置——巨型中微子望远镜（IceCube、KM3NeT、超级神冈）与低本底暗物质实验（XENONnT、PandaX）——的选址逻辑与观测成果。

一、为什么往地下、水下、冰下钻

地表每平方米每秒被数万条缪子穿透，这些缪子是中微子实验的头号本底。岩石、深水与厚冰能把缪子通量压低若干数量级（地下 1 公里岩石约降 10^6 倍以上）。同时，水与冰本身又是透明的切伦科夫介质——一举两得：

屏蔽层（岩石/水/冰）压低缪子本底
      + 透明介质充当探测介质（切伦科夫成像）
      = 巨型低本底探测器
​

二、巨型中微子望远镜

超级神冈（日本，神冈地下 1000 米）：5 万吨超纯水 + 万余光电倍增管。它做了两件载入史册的事——1998 年大气中微子振荡证据（2.2 节）、1987 年与神冈前身一起记录 SN 1987A 中微子。

IceCube（南极点，冰下 1450–2450 米）：1 立方公里冰 + 5160 个数字光学模块，2010 年建成。代表成果：2013 年 PeV 弥散天体中微子；2018 年中微子与耀变体 TXS 0506+056 的关联；2023 年银河系平面弥散伽马对应的中微子证据。

KM3NeT（地中海）与 Baikal-GVD（贝加尔湖）：水域路线，2025 年 KM3NeT 报告了能量约 100 PeV 的中微子候选事件（迄今最高能），显示水域望远镜在高能段的潜力。

中国锦屏地下实验室（四川，垂直岩石覆盖 2400 米，世界最深之一）：PandaX 液氙暗物质实验与 CDEX 锗探测器在此运行。

三、低本底暗物质实验

直接探测（回顾 4.4）的物理挑战是"在几十 keV 的信号上做百亿比一的本底剔除"。设计三件套：

成果形态是"排除线"：XENONnT、LZ、PandaX-4T 把自旋无关截面压至 10^-47 cm² 以下，三足鼎立互为验证。

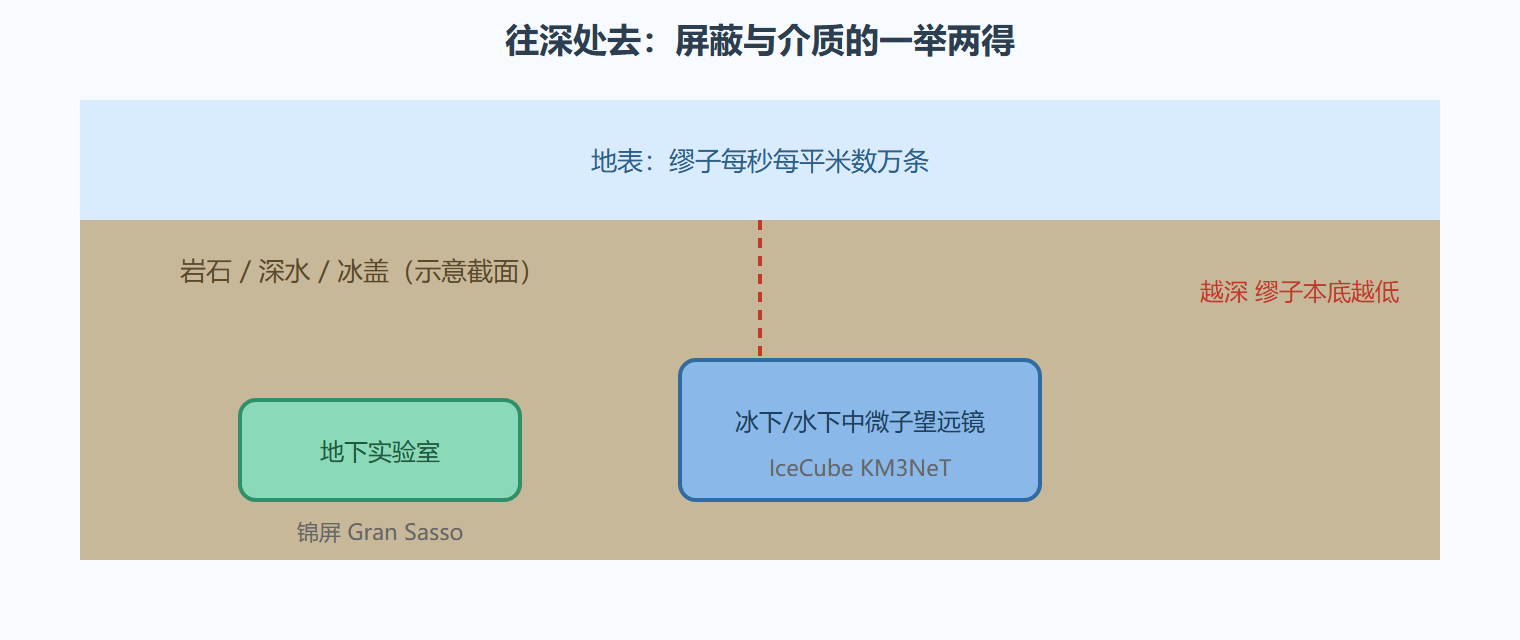

图：地下/冰下探测器选址逻辑

💡 关键直觉：地下实验的产出形式常是"什么都没找到"的排除线——但正是这些排除线，把 WIMP 的可能参数空间从大片大陆压缩成了几座孤岛，逼着理论往轴子等其他候选移动。

本节要点回顾

• 双重身份：岩石/水/冰既是屏蔽层又是探测介质，这是选址逻辑的核心。
• 中微子望远镜谱系：水（超级神冈/KM3NeT）与冰（IceCube）两条路线，各有里程碑。
• 暗物质实验三件套：深地下、超纯分级、甄别量。
• 排除线也是成果：直接探测以压低截面上限的方式推进知识。

动手估算：为什么冰是理想介质

IceCube 的设计哲学由介质光学决定：冰的吸收长度在 400 nm 处约 100 m、散射长度约 25 m（有效），而深冰只有约 0.3 个/毫升米的气泡残留。练习算光子到达时间展宽：多次散射下时间弥散 σ_t ≈ √(n_sc)·(λ_sct/c/n)，传播 100 m 需约 20 次散射，展宽约 1 微秒——DOM 的 25 ns 采样仍能重建级联方向到几度。

import math
# 光子在冰中的传播展宽
lam_s, n = 25.0, 1.33        # 有效散射长度 m, 折射率
for dist in (50, 100, 500):
    n_sc = dist / lam_s
    t_mean = n * dist / 2.998e8
    spread = t_mean / math.sqrt(n_sc/3)   # 粗略时间弥散
    print(f"{dist:3d} m: 平均 {t_mean*1e6:.2f} us, 弥散 ~{spread*1e6:.2f} us")
# 展宽与距离近似线性，这是 IceCube 几何重建的已知代价
​

观测数据档案：中微子望远镜介质对比

import math
# muon 往迹的角分辨：介质与基线的共同作用
sigma_scatter = 0.2          # 度，光散射贡献
sigma_kin = 0.1              # 度，muon-中微子夹角 @TeV
for L_m in (100, 500, 1000):
    sigma_geom = math.degrees(1.0 / (L_m/10)) / 100    # 简化几何项
    tot = math.sqrt(sigma_scatter**2 + sigma_kin**2 + sigma_geom**2)
    print(f"基线 {L_m} m: 总角分辨 ~{tot:.2f} 度")
# 水中散射短 => KM3NeT 获优于 0.1 度的往迹分辨，这正是 TXS 类源证认的资本
​

延伸讨论：部署在极限环境

冰下/水下/深湖望远镜的真正门槛是部署工程：IceCube 用 5 兆瓦热水钻以约 48 小时融一根 2.5 km 深孔、再抢在重新冻结前放下 60 只 DOM 的电缆串；KM3NeT 则把数百个声学定位的光学模块串布进地中海流强达 20 cm/s 的洋流中，靠实时声学网格保持 10 cm 级几何精度。贝加尔 GVD 借每年春季一米厚的冰面当免费钻井平台。介质决定物理：冰稳定而散射强，水清澈而生物附着——这些工程差异最终都会写进各自的数据质量与角分辨指标里。

维护模式也各不相同：冰下阵列布好后几乎免维护（DOM 失效率约 0.1%/年），水中阵列则要对抗生物污损与水流疲劳，湖中阵列依赖每年例行的冰面作业窗口。这些差异直接决定阵列的可用年限与升级节奏。
