5.2 地面探测器

5.2 地面探测器

本节摘要：高能粒子进入大气会引发级联簇射，把整层大气变成巨型探测器。地面探测分两条路线：广延空气簇射阵列（全天候、大视场、测粒子到达地面）与成像切伦科夫望远镜（高灵敏、窄视场、测簇射在大气中的切伦科夫闪光）。中国的 LHAASO 与羊八井是阵列路线的重要力量。本节讲两种路线的原理、代表装置与取舍。

一、空气簇射：大气当量能器

一个 10^19 eV 的质子进入大气，级联产生的次级粒子峰值可达数十亿个，簇射 footprint 覆盖数平方公里、发展深入大气数公里。地面阵列用稀疏布站的水切伦科夫或塑料闪烁体探测器采样子样：

• Auger Observatory（阿根廷）：约 3000 平方公里，1600 个水切伦科夫站 + 夜视荧光望远镜，超高能宇宙线主力。
• Telescope Array（美国犹他）：约 700 平方公里，闪烁体阵列。
• LHAASO（四川稻城，4410 米海拔）：水切伦科夫池阵列 KM2A + 广角切伦科夫望远镜，2021 年公布在银河系内发现 12 个超高能伽马源（最高光子能量 1.4 PeV），是"银河系内存在 PeV 加速器"的直接观测证据。

阵列路线的优势是全天候工作、视场近全天；劣势是簇射重建依赖模拟（能量与成分的关联是间接的）。

二、成像切伦科夫望远镜

TeV 伽马在大气中的簇射发出切伦科夫闪光，持续仅几纳秒、照亮地面约百米半径的"光池"。成像大气切伦科夫望远镜（IACT）用大反射镜面拍摄闪光的图像，从图像形态反推原初粒子：

代表装置：H.E.S.S.（纳米比亚）、MAGIC（拉帕尔玛）、VERITAS（亚利桑那），以及在建的 CTAO（数十台望远镜组成的阵列，灵敏度再上一个量级）。此路线灵敏度高、能量分辨好，但只能在无月晴夜工作（占空比约 10%–15%）且视场窄（几度）。

三、两条路线的取舍表

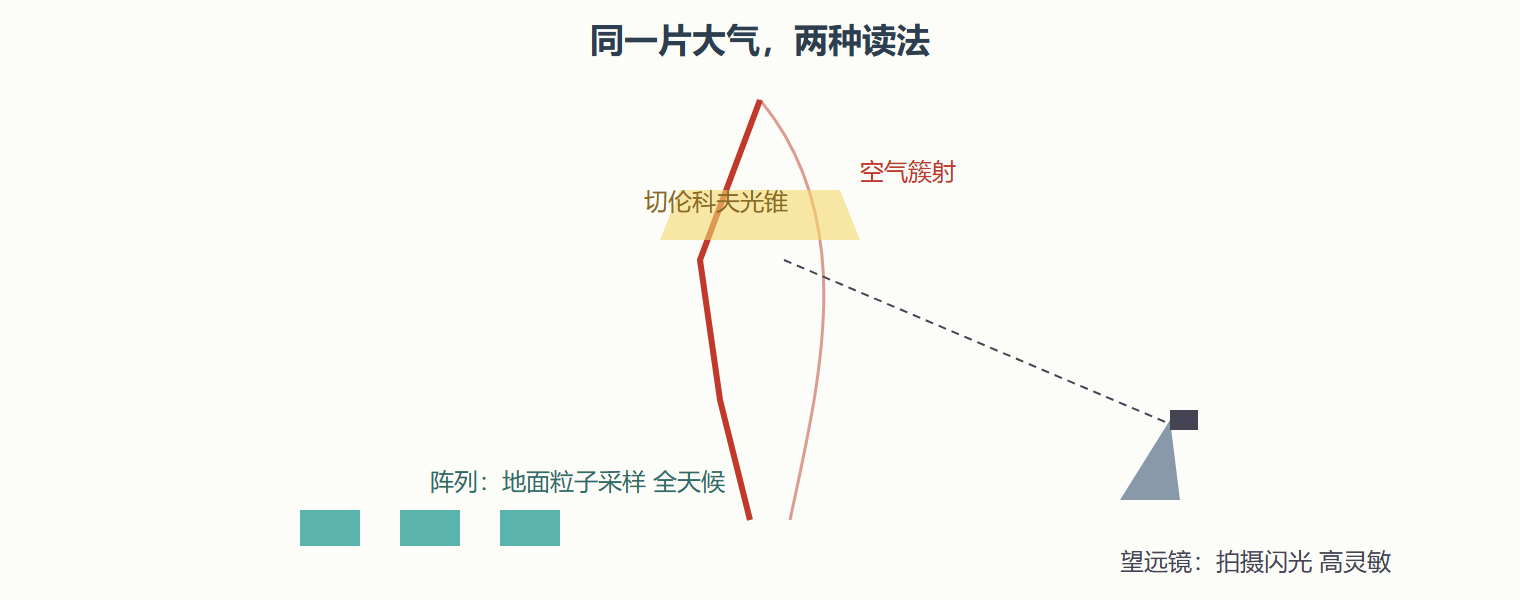

图：地面两条探测路线的互补

⚠️ 常见坑：以为地面阵列"测到了伽马"就是直接证据。阵列对伽马/宇宙线的区分靠形态与方向统计，强子簇射的"伪装"事件是主要本底——任何阵列发现都要经过严格的伽马/强子分离与显著性评估（见 5.5）。

本节要点回顾

• 大气是免费量能器：簇射发展数公里，地面采样子样即可重建原初能量。
• 阵列与望远镜互补：全天候大视场对阵高灵敏角分辨，LHAASO 与 CTAO 分别是两条路线的旗舰。
• LHAASO 的 PeV 光子是"银河系内有 PeV 加速器"的观测铁证。
• 伽马/强子区分是所有地面伽马观测的核心系统误差来源。

动手估算：广延大气簇射的粒子数与探测阈值

EAS 阵列读懂的是簇射盘子：10 TeV 伽马在第一极大处约有 N_max ≈ E/临界能 ≈ 10^13 eV/85 MeV ≈ 1.2×10^5 个粒子，摊在约 10^4 m² 面积上。海平面阵列要靠几十个粒子密度起伏"钓"到它并不容易——这就是 LHAASO 用 1.3 km² 电洒阵列配合水切伦科夫才能降到 10 TeV 阈值的原因。

# 用 Heitler 模型估簇射粒子数与簇射极大深度
import math
X0, Ec, X_atm = 37, 8.5e-2, 1000   # 辐射长度 g/cm^2, 临界能 GeV, 大气总深
for E_TeV in (1, 10, 100):
    Nmax = E_TeV / Ec
    Xmax = X0 * math.log(E_TeV/Ec) + X0
    print(f"E={E_TeV:3d} TeV: N_max~{Nmax:.1e}, X_max~{Xmax:.0f} g/cm^2")
# 电磁簇射每 7 个量级深度加一倍 -- 区分质子/铁核正是利用 Xmax 的质量依赖
​

观测数据档案：地面装置参数对比

# 荧光技术为何只能"在晴黑夜里干活"
moon_frac = 0.25           # 月照夜背景/无月夜的倍数
duty_fluor = 0.13          # 荧光 Duty cycle 典型值
duty_sd    = 1.0           # 地面粒子阵列全天候
print(f"荧光眼年有效观测 {365*duty_fluor:.0f} 天, SD 阵列 {365*duty_sd:.0f} 天")
print(f"联合运行把极高能事率提高 ~{duty_sd/duty_fluor:.0f} 倍并互校能量标度")
# 混合观测是 Auger 能量标定不确定度压到 ~14% 的关键
​

延伸讨论：标定是地面阵列的隐形战场

EAS 阵列测的不是原初粒子而是它的"影子"，能量标定必须靠荧光眼或绒毛管做交叉：Auger 用 14% 的混合事例把 SD 能量标度钉住，LHAASO 用 WFCTA 切伦科夫望远镜对 KM2A 做同样的事。另一个隐形战场是本底剥离：10 TeV 伽马流强比宇宙线低四个量级，γ/强子区分靠簇射形态（muon 贫乏）与方向展开角度，LHAASO 的 116 万 m² muon 探测器阵列正是为此而设。没有这两项工作，任何"发现"都只是待标定的数字。

天气与大气是阵列的"光学部件"：荧光望远镜需要气溶胶消光实时监测（每夜激光射击校准），水切伦科夫池则要对水温与浑浊度做长期跟踪。把大气当探测器的一部分来标定，是地面伽马天文从"技术"走向"精密科学"的分水岭。
