3.1 大锅小锅与阵列：射电望远镜类型
3.1 大锅小锅与阵列：射电望远镜类型
本节摘要：射电望远镜按天线形态分四大族：抛物面单口径（集光面积与灵敏度之王）、偶极子与相控阵（低频与宽视场之王）、喇叭天线（定标与宇宙背景测量的元老）、以及把多台单机连起来的干涉阵列（分辨率之王）。形态即战略：波段、视场、灵敏度、分辨率四项预算决定了该造什么。本节按"形态—代表设备—适用场景"逐族盘点。
形态即战略
上一章末尾立了军令状：把央斯基量级的信号从噪声里捞出来。捞的第一步是收集，而收集器长什么样，完全由你想收哪个波段的什么信号决定。低频（米波）的波长有几米长，一面精加工的大口径面既昂贵又没必要，大量偶极子铺成阵反而便宜且视场巨大；高频（毫米波）波长几毫米，天线面型精度必须压到亚毫米级，抛物面成了不二之选；要绝对精确的亮度测量，喇叭天线虽然又笨又慢，但它的方向图能用电磁理论闭式算出，误差链清晰。所以别问哪种望远镜最先进——先问它为哪门生意优化。本节按四族走一遍。
抛物面单口径：灵敏度之王
抛物面把平行入射的平面波汇聚到焦点，是射电天文的标志性形态。它的账目清楚：几何面积正比于口径平方，口径效率（含面型误差、馈源遮挡、照明分布）典型五到六成，乘出来就是有效面积——灵敏度的本钱。中国天眼（有效照明口径三百米量级）与已退役的三百米口径阿雷西博把这条路线推到极限，单口径的灵敏度至今没有对手：天眼的系统等效流量密度在 L 波段只有几央斯基，比一台二十五米天线的口径小天线好两个数量级以上。
单口径的分工很明确：巡天找脉冲星、测中性氢、做大视场的谱线巡天——需要的就是它的大集光面积与相对干净的单碟方向图。代价是分辨率：口径三百米在二十一厘米波段的分辨角约三点角分，把月亮大小的一块天区糊成八十多个像素。看精细结构，得靠本章第四站的干涉阵列。

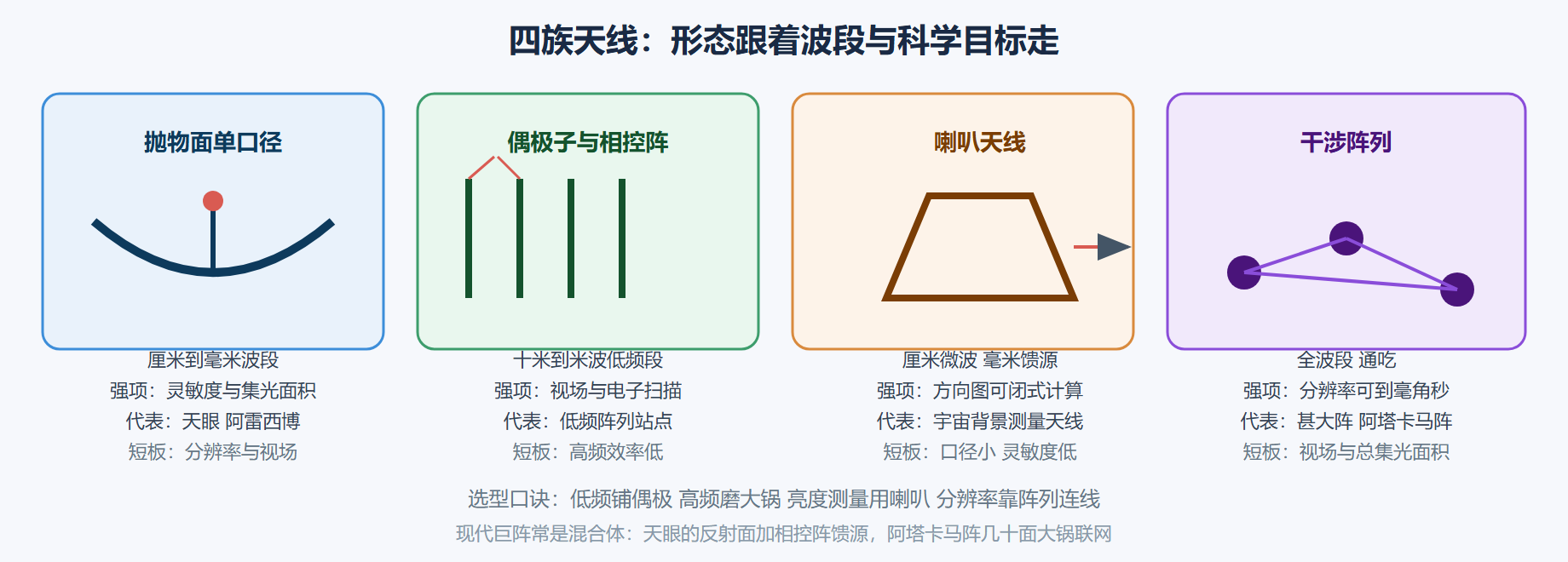

图 3-1：天线形态与它们的强项波段
偶极子与相控阵：低频的铺地战略
波长一旦超过一米，抛物面的经济性崩塌：面型精度要求不高，但面积成本却按平方增长。低频的正解是把偶极子（半波振子）成千上万铺开，用电子相位合成波束——这就是相控阵。它有两个杀手锏：其一，视场可以做到整个天顶（偶极子天然宽波束），多波束并行合成零成本，巡天速度碾压机械扫描；其二，没有运动部件，波束转向只需改相位系数，毫秒级完成。
低频大阵（如欧洲的低频阵列、加拿大的圆柱面混合阵）用这套思路在几十到两百兆赫之间开垦了射电天文最落后的疆土。代价也直白：偶极子的有效面积小（单副只有波长平方的量级），灵敏度靠数量堆；数据处理量随波束数暴涨——视场与算力成了新矛盾，第七章讲未来设施时再算这笔账。
喇叭天线：把误差链算到底的元老
喇叭是波导开口张成的天线，结构简单到方向图可以直接从电磁理论积分出来。这让它干了一件别家干不了的活：绝对测量。二十世纪六十年代彭齐亚斯与威尔逊用二十英尺喇叭发现宇宙微波背景，靠的正是喇叭天线的误差链可算——每一项损耗与旁瓣贡献都能闭式估计，剩下的"修不掉的噪声"才有资格被解读为宇宙信号（第六章第八节详述）。今天喇叭更多以馈源的身份工作：每面大锅的焦点上都坐着一只喇叭或喇叭家族，负责把汇聚的球面波干净地转成导波——它的方向图决定口径效率与偏振纯度，是单口径性能的隐形守门员。
# 四族天线的账本：单口径灵敏度随口径的平方规律 import math k = 1.380649e-23 Jy = 1e-26 def sefd(T_sys, D, eta_ap=0.6): """系统等效流量密度：T_sys 开，口径 D 米，口径效率 eta_ap -> Jy""" A_geom = math.pi * (D/2)**2 A_eff = eta_ap * A_geom return 2 * k * T_sys / A_eff / Jy print(f"25 m 口径、30 K 系统：SEFD = {sefd(30, 25):.0f} Jy") print(f"100 m 口径、30 K 系统：SEFD = {sefd(30, 100):.0f} Jy") print(f"300 m 照明口径、20 K 系统：SEFD = {sefd(20, 300, 0.55):.1f} Jy") print("口径翻四倍，灵敏度好 16 倍——单口径路线的物理极限与工程极限都在这")
输出（真实运行结果）：
25 m 口径、30 K 系统：SEFD = 423 Jy 100 m 口径、30 K 系统：SEFD = 26 Jy 300 m 照明口径、20 K 系统：SEFD = 1.8 Jy
干涉阵列：把分辨率从单机里解放出来
第四族不追求单机的大，而追求连接的远：把两台以上天线对同一源同时观测并做相关，等效分辨率由基线（天线间距）决定而非单机口径。甚大阵的二十七面锅在最长三十六公里的构型下，厘米波段分辨角进入亚角秒；把基线铺到洲际（甚长基线干涉）甚至地球直径，分辨角压到毫角秒以下——事件视界望远镜用这条路线拍出了黑洞阴影（第六章第六节）。阵列也付出代价：总集光面积是各天线之和而非等效口径的圆面积，灵敏度与单口径的换算永远不占便宜；成像需要良好的基线覆盖，缺采样就出伪影。这些账留到第四章细算。
⚠️ 易错点：把阵列的"等效口径"当成真实集光面积。基线给出的是分辨率，不是集光面积；灵敏度仍由各天线的真实面积之和决定。两笔账分开记，性能表才读得懂。
口径之外的细节：面板、背架与馈源舱
大口径的工程难点集中在三处。其一，面板分块：百米级口径由数千块面板拼装，每块的可调精度决定整体面型误差；其二，背架变形：结构的重力形变随指向角变化，需要主动面系统实时补偿；其三，馈源支撑与遮挡：馈源悬在焦点会挡住入射波并引入额外噪声，巨型口径用悬索馈源舱方案把支撑做到轻量化。这三处的每个工程决定都会直接写进性能表：面型误差吃口径效率，遮挡吃有效面积，馈源噪声吃系统温度——工程账与观测账在这里逐项对齐。
本节要点回顾
- 形态即战略：波段、视场、灵敏度、分辨率四项预算决定天线形态，没有万能形态；
- 抛物面单口径：灵敏度之王，正比于口径平方，代表是三百米级的巨型锅；
- 偶极相控阵：低频的正解，视场与多波束是杀手锏，灵敏度靠数量堆；
- 喇叭天线：误差链可闭式计算，专干绝对测量与馈源把关；
- 干涉阵列：分辨率之王，等效口径等于最长基线，集光面积却只是天线之和；
- 口径平方规律：灵敏度随口径平方改善，四倍口径换十六倍灵敏度。
收集体有了，下一站把灵敏度拆成可预算的参数：系统温度、有效面积、带宽与时间怎么乘出灵敏度总账。
