3.2 灵敏度三要素：望远镜性能参数
3.2 灵敏度三要素：望远镜性能参数
本节摘要：一台射电望远镜的性能浓缩为四个可考核的量：有效面积（收多少信号）、系统温度（自身多吵）、系统等效流量密度（两者的灵敏度总账）、以及带宽与积分时间对灵敏度的平方根加成。加上分辨角与视场，就是性能表的全部。本节把每个量的构成讲透，并用辐射计方程完成一次完整的灵敏度预算演算。
会读性能表再谈选台
上一节把天线形态分了族，本节给每台设备发成绩单。读性能表的能力直接决定观测质量：提案里写"检测五毫央斯基的目标需要多久"，答案不在经验里，在这四个量的乘除里。先把三个角色的分工说清：有效面积 A_eff 管收集信号；系统温度 T_sys 管自己的噪声底；两者的比值（每开尔文的平方米数）与系统等效流量密度 SEFD 互为倒数关系，是灵敏度的一笔总账。带宽与时间不改变硬件，却按平方根给灵敏度加成。逐个拆。
有效面积：口径效率的账
有效面积不等于几何面积。一面口径 D 的抛物面，几何面积是圆面积，但实际有效面积要乘口径效率：馈源照明不均、口径遮挡、面型误差、馈源失配，样样扣分。面型误差的判据是经典的鲁胡公式——面均方根误差超过波长的十六分之一，效率开始明显塌方；毫米波望远镜把面型磨到零点一毫米级，就是因为波长只剩几毫米。偶极阵的账不同：单副偶极子的有效面积约波长平方的一半，铺 N 副乘 N，还要乘相位合成的阵列效率。无论哪族天线，性能表上的有效面积都是折算后的账面数，直接拿它算灵敏度。
系统温度：把所有噪声折成开尔文
系统温度是接收链路输入端的等效噪声温度，四笔构成：宇宙微波背景（2.725 开，剥不掉的地板）、大气辐射（随波段与仰角剧烈变化，亚毫米波段干燥台址也常常贡献几十开）、地面与馈源溢损辐射（天线旁瓣捡到的地温），以及接收机自身噪声（低温制冷的场效应管放大器在厘米波段可压到几开到几十开，毫米波段要高不少）。厘米波段的优秀系统总温度二十到三十开，其中接收机只占一小半——硬件已经逼近地板，剩下的吵架空间在大气与溢损上。

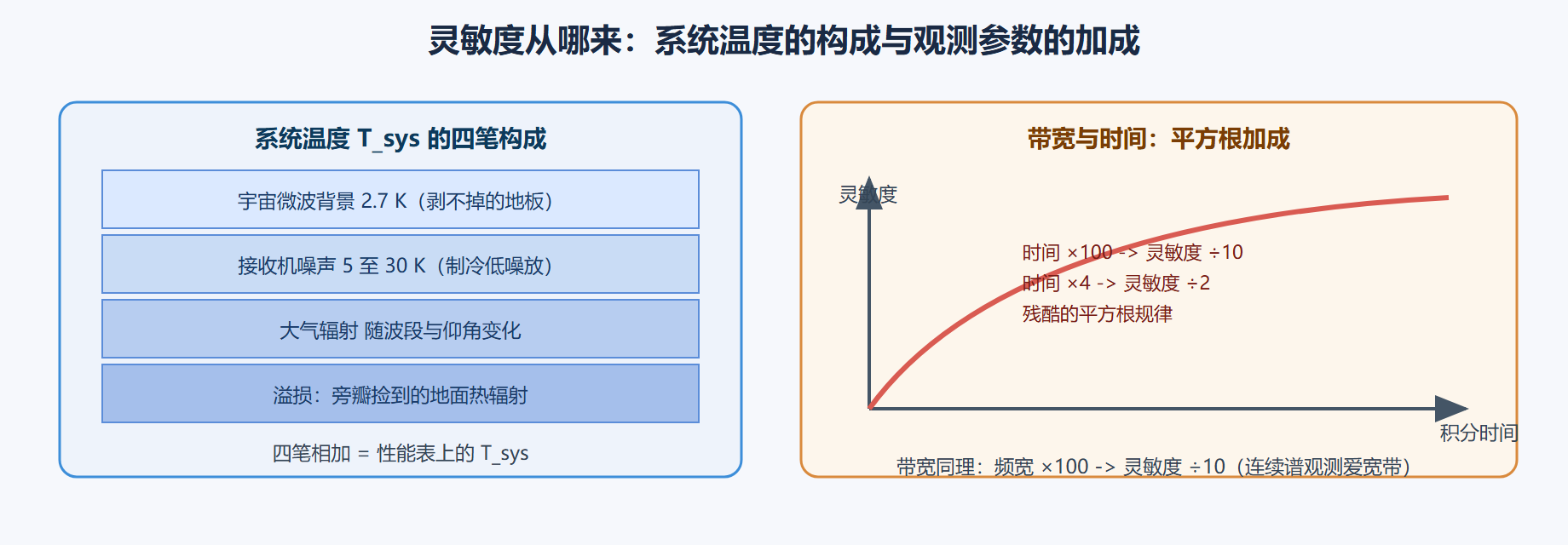

图 3-2：灵敏度预算的构成与平方根规律
系统等效流量密度：灵敏度总账
两个量合成一个总账指标：SEFD 等于两倍玻尔兹曼常数乘系统温度、除以有效面积，单位直接是央斯基。它的物理读法是"这台望远镜自噪声折合多亮的一颗假想源"——目标源必须比它亮若干倍才能在给定时间内测出来。SEFD 越小越好：单口径靠大有效面积压它，低频阵靠海量偶极子压它，而同族设备之间比较，一张 SEFD 表就够。
# SEFD 总账：有效面积与系统温度的除法 import math k = 1.380649e-23 Jy = 1e-26 def sefd_Jy(T_sys, D_m, eta_ap): A_eff = eta_ap * math.pi * (D_m/2)**2 return 2*k*T_sys/A_eff/Jy, A_eff for D, T, eta, tag in [(25, 30, 0.6, "25 m 厘米波天线"), (100, 30, 0.6, "100 m 全可动大锅"), (300, 20, 0.55, "300 m 照明口径巨锅")]: s, a = sefd_Jy(T, D, eta) print(f"{tag}: A_eff={a:.0f} m2, T_sys={T} K -> SEFD={s:.1f} Jy")
输出（真实运行结果）：
25 m 厘米波天线: A_eff=295 m2, T_sys=30 K -> SEFD=423.6 Jy 100 m 全可动大锅: A_eff=4712 m2, T_sys=30 K -> SEFD=26.6 Jy 300 m 照明口径巨锅: A_eff=38877 m2, T_sys=20 K -> SEFD=1.8 Jy
辐射计方程：最后的折扣与加成
灵敏度预算的收尾一步是辐射计方程：噪声起伏随带宽与积分时间的平方根下降，双极化再赚一个根号二。把它与 SEFD 拼在一起，就是观测提案里天天出现的公式——可探测的最弱流量等于 SEFD 除以（效率乘根号下二倍极化数乘带宽乘时间）。
# 辐射计方程：给定 SEFD，算不同积分时长能达到的灵敏度 import math SEFD = 300.0 # Jy，中口径天线的典型账 dnu = 64e6 # 带宽 64 MHz eta = 0.88 # 系统效率（量化与大气折损） npol = 2 print(f"{'积分时间':>8} {'可达灵敏度':>12}") for tau in (1, 60, 600, 3600, 36000): sigma = SEFD / (eta * math.sqrt(npol * dnu * tau)) print(f"{tau:>7} s {sigma*1000:>9.2f} mJy")
输出（真实运行结果）：
积分时间 可达灵敏度 1 s 30.13 mJy 60 s 3.89 mJy 600 s 1.23 mJy 3600 s 0.50 mJy 36000 s 0.16 mJy
平方根规律的残酷与仁慈都在这张表里：从一到三百六十六秒（一百小时），灵敏度只从三十毫央斯基爬到零点一六毫央斯基。想好一百倍？付一万倍时间。这也解释了为什么观测界对宽带接收机与大阵列如此执着——带宽从六十四兆赫涨到四吉赫，等于白赚五倍灵敏度，比熬时间便宜得多。
分辨角与视场：预算表的另一半
灵敏度之外还有两项必读。分辨角（近似一点二二倍波长除以口径，阵列则换成最长基线）决定"多近的两个源分得开"；视场（单碟约一派弧度乘波长除以口径的平方量级，相控阵可以大得多）决定"一次能看多宽"。两参数与 SEFD 组成选台三问：看多细、看多宽、听多弱——任何科学目标都能翻译成这三问的数字答案。分辨角的完整演算留到本章第五节专练。
💡 关键直觉：性能表上最容易被高估的是口径、最容易被低估的是系统温度。把系统温度从六十开压到三十开，等效于口径翻倍——而这往往只需要一支更好的低温放大器或一个更干燥的台址。
本节要点回顾
- 四个核心量：有效面积、系统温度、SEFD 总账、带宽时间的平方根加成；
- 口径效率：照明、遮挡、面型误差、失配四项扣分，鲁胡判据管面型红线；
- 系统温度四笔账：微波背景、接收机、大气、溢损，厘米波段已逼近三十开；
- SEFD 读法：自噪声折合的假想源亮度，越低越强，同族比较一张表够用；
- 平方根规律：时间带宽都按根号给加成，一百倍提升要一万倍时间；
- 选台三问：看多细（分辨角）、看多宽（视场）、听多弱（灵敏度）。
参数表读完了，下一站走进机柜：接收机怎么在不毁掉信号的前提下，把微弱的电压波动放大成可以数字化的电平。
