4.2 固体电子与磁性

4.2 固体电子与磁性

本节摘要：固体的导电性与磁性由电子的集体行为决定。本节从铜、硅、金刚石的导电三分现象出发，用能带理论解释导体、半导体、绝缘体的分野，讲清掺杂的逻辑与禁带宽度的数据表，再用自旋排列解释顺磁、铁磁、反铁磁三种磁性，并落到磁记录与稀土永磁的材料应用。

一、三块材料的导电测验

取铜块、硅片、金刚石各一片，接上万用表测电阻：铜的电阻率低到 10 的负八次方欧姆米量级，硅片约 10 的负三次方（随温度、掺杂剧变），金刚石高到 10 的负十六次方以下，超出普通仪表量程。三者电阻横跨二十多个数量级——化学上它们只差「价电子被核束缚的松紧」，物理表现却判若云泥。

能带理论给出统一解释。当大量原子聚成晶体，原子轨道彼此重叠、劈裂成准连续的能带：价电子所在的价带，以及能量更高、通常空着的导带，两带之间可能隔着禁带。导电的关键在于「带里有没有可空余的席位给电子借道」。铜的价带只填了一半，电子有大量相邻空位可挪动，电阻极小，这是导体。金刚石的价带填满、禁带宽达约 5.5 电子伏，电子跃不过去，室温几乎没有载流子，这是绝缘体。硅的禁带只有 1.12 电子伏，室温热振动能把极少数电子（约十亿分之一）激发过禁带，留下等量的空穴，两类载流子都能导电但数量稀少，这是半导体——电阻率天然落在中间，且随温度升高而下降（与金属相反），因为载流子数量指数增加。

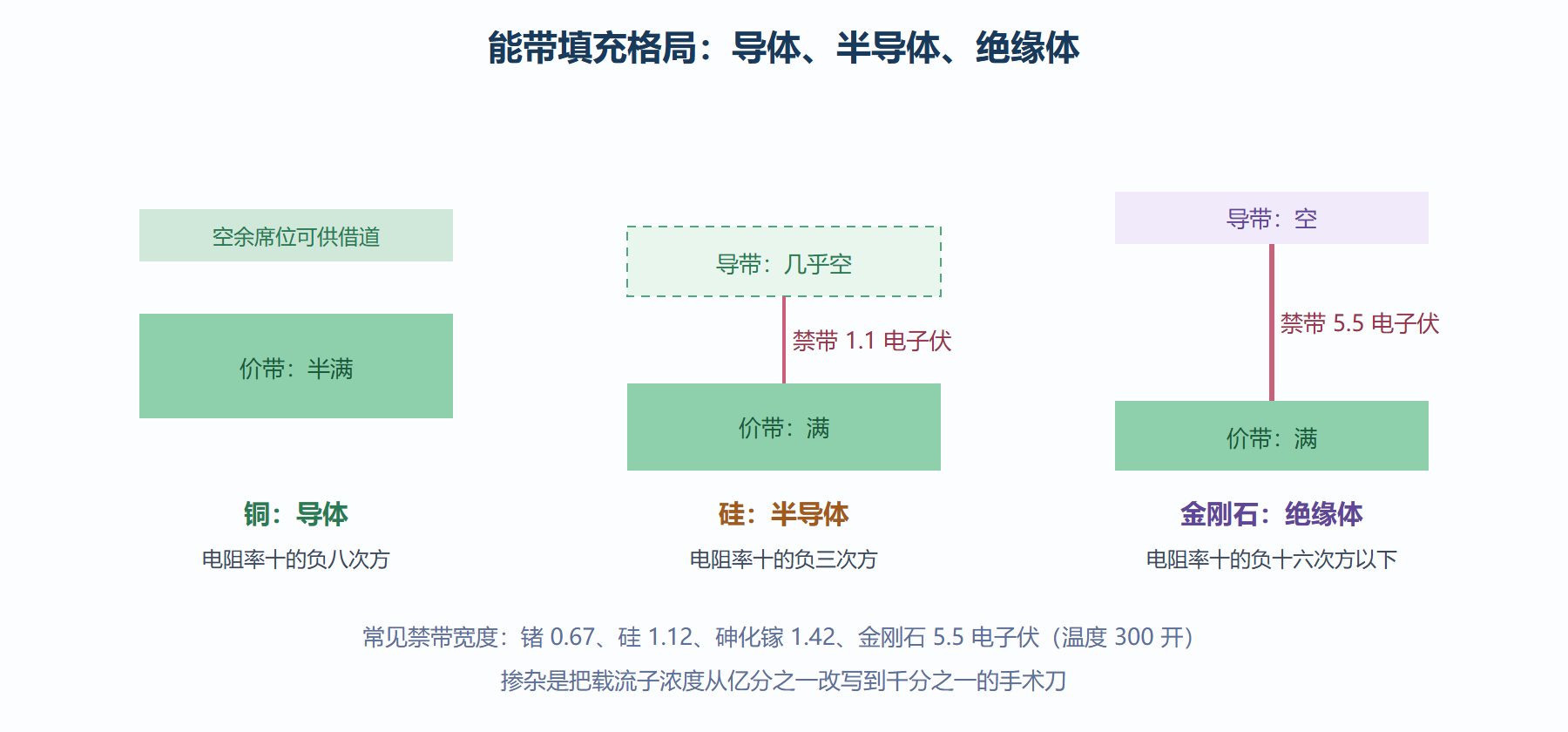

能带填充的三种格局

二、掺杂：给硅装上电子或拔掉电子

半导体的可怕之处在于「可调」。向硅里掺百万分之一的磷（五价），每颗磷多出一颗电子进入导带，电子导电，称 n 型；掺硼（三价），每颗硼欠一颗电子、在价带留下一个空穴，空穴导电，称 p 型。掺百万分之一，电导率就能变化千倍以上——这是「缺陷旋钮」在电子版上的用法，与 4.1 节掺杂氧化锆造氧空位同一逻辑。

p 型与 n 型交界处形成 p-n 结：两侧载流子互相扩散，交界区形成内建电场，允许电流单向通过——这就是二极管整流与太阳能电池光伏效应的物理基础。太阳能电池的原理用一句话说：光子能量大于禁带宽度，把电子从价带踢上导带，内建电场把电子与空穴分向两极，光变电。禁带 1.42 电子伏的砷化镓、1.12 的硅、带隙可调的钙钛矿都在这个原理下工作。发光二极管则是逆操作：电子空穴复合放出的能量以光子形式射出，光子能量约等于禁带宽度——氮化镓禁带 3.4 电子伏对应蓝光，蓝光二极管的攻克（2014 年诺贝尔奖）补齐了白光照明最后一块拼图。禁带宽度既是「跃迁门槛」又是「光子标价」，一块数据表读出两种器件。

三、磁性：自旋的排队方式

3.2 节的磁矩公式在固体里继续生效，但多了一层「自旋之间如何排队」的问题。三种典型排队：顺磁体中磁矩方向混乱，外场来时略偏排，磁化弱（硫酸铜、氧气）；铁磁体中相邻自旋自发平行排列成磁畴，撤场后仍留剩磁（铁、钴、镍）；反铁磁体中相邻自旋反平行、磁矩抵消（氧化锰）。决定排队方式的是交换作用：相邻原子轨道重叠恰到好处时平行排列能量更低（直接交换），否则反平行更省。铁钴镍恰好是 3d 带未满、原子间距合适的三个幸运儿——d 电子数是必要条件，间距是充分条件，这也是为什么同是 d 区，锰铬在常温不是铁磁体。

铁磁材料的工程参数是居里温度（铁 770 摄氏度、钴 1115、镍 355），超过它热运动打散磁序，材料退化为顺磁。磁记录的原理是「矫顽力分层」：软磁材料（硅钢）易磁化易退磁，做变压器铁芯；硬磁材料（钕铁硼）磁化后难以翻转，做永磁体与磁盘记录层。钕铁硼（钕二铁十四硼）是目前最强永磁体，最大磁能积可达 400 千焦每立方米以上，风电电机与电动车电机的轻量化全靠它——稀土钕的供应链因此成了战略问题。

反铁磁与更复杂的螺旋磁构型近年重新翻红，因为自旋电子学需要「按需排列的自旋」：氧化铬等反铁磁体中上下自旋晶格几乎不受外场干扰，抗磁干扰数据存储是它被盯上的理由。磁性材料的故事还在续写，但语言仍是这一节的自旋排队。

四、导电与磁性的交叉：几类功能材料

离子导体（4.1 节的氧化锆）走离子通道；电子导体分金属（半满带）与掺杂半导体；此外还有两类值得认识。超导体：汞在 4.2 开以下电阻严格为零，之后铌钛合金（9 开）、钇钡铜氧（92 开）一路把临界温度推高，液氮温区超导的钇钡铜氧是铜氧化物层状结构的功劳，载流子对（库珀对）在铜氧面内无阻流动——超导线圈撑起核磁共振与磁约束聚变。导电聚合物则是化学掺杂聚乙炔的意外产物（2000 年诺贝尔奖），碘掺杂把塑料变成导体，柔性电子的起点。

⚠️ 常见坑：以为「半导体就是导电性差一半」。半导体的定义特征是电阻率随温度升高而下降、且可被微量掺杂大幅调制；金属正相反。判据是温度行为与掺杂响应，不是电阻数值本身。

💡 关键直觉：能带图把「化学成分与键型」翻译成「禁带宽度和带内填充」，再翻译成「器件功能」。看到一种新材料，先问禁带多宽、带怎么填、缺陷能不能调——三问之后，它的应用方向基本浮出水面。

本节要点回顾

• 能带三分法：半满带导体、窄禁带半导体、宽禁带绝缘体，电阻横跨二十个数量级由填充格局决定。
• 掺杂是电子版缺陷工程：磷给电子成 n 型、硼留空穴成 p 型，百万分之一改写千倍电导。
• p-n 结是器件之母：整流、光伏、发光全部建立在它与禁带宽度上，光子能量约等于禁带。
• 磁性是自旋排队：顺磁混乱、铁磁平行留剩磁、反铁磁反平行抵消，居里温度是磁序的熔点。
• 钕铁硼与氧化锆、氮化镓分别示范了磁性、离子缺陷、能带工程的三条应用路线。

下一节处理温度带来的变化：碳酸钙到底几度分解？相图怎么读？陶瓷怎么烧结？热力学的账本从分子搬到了材料。

能带、半导体与磁性来源

固体的电子性质用能带理论解释：

能带形成：N 个原子轨道组合成 N 个分子轨道 → 连续能带
三类材料：
导体：导带与价带重叠（金属）
半导体：禁带较窄（Si 1.1eV）——可掺杂调控
绝缘体：禁带宽（金刚石 5.5eV）

磁性来源：
铁磁性：未成对 d 电子自旋平行排列（Fe、Co、Ni）
反铁磁性：自旋反平行（MnO）
超导：电子配对（库珀对）零电阻（低温）
​

掺杂逻辑：
n 型：掺入多一个价电子的元素（Si 掺 P）
p 型：掺入少一个价电子的元素（Si 掺 B）
→ 半导体工业的基石
​

能带理论把"原子级化学"连接到"器件级应用"，是无机固体化学最有生产力的部分。
