4.1 晶体结构与缺陷

4.1 晶体结构与缺陷

本节摘要：晶体结构是固体性质的第一决定因素。本节从氯化钠与氯化铯两种「同成分不同结构」的对比出发，讲清晶胞、配位数与密度验算，介绍肖特基与弗伦克尔两类点缺陷，解释氧化亚铁为何总是「缺铁」，最后说明缺陷如何成为离子导电与掺杂改性的舞台。

一、同为氯化物，晶体却分两型

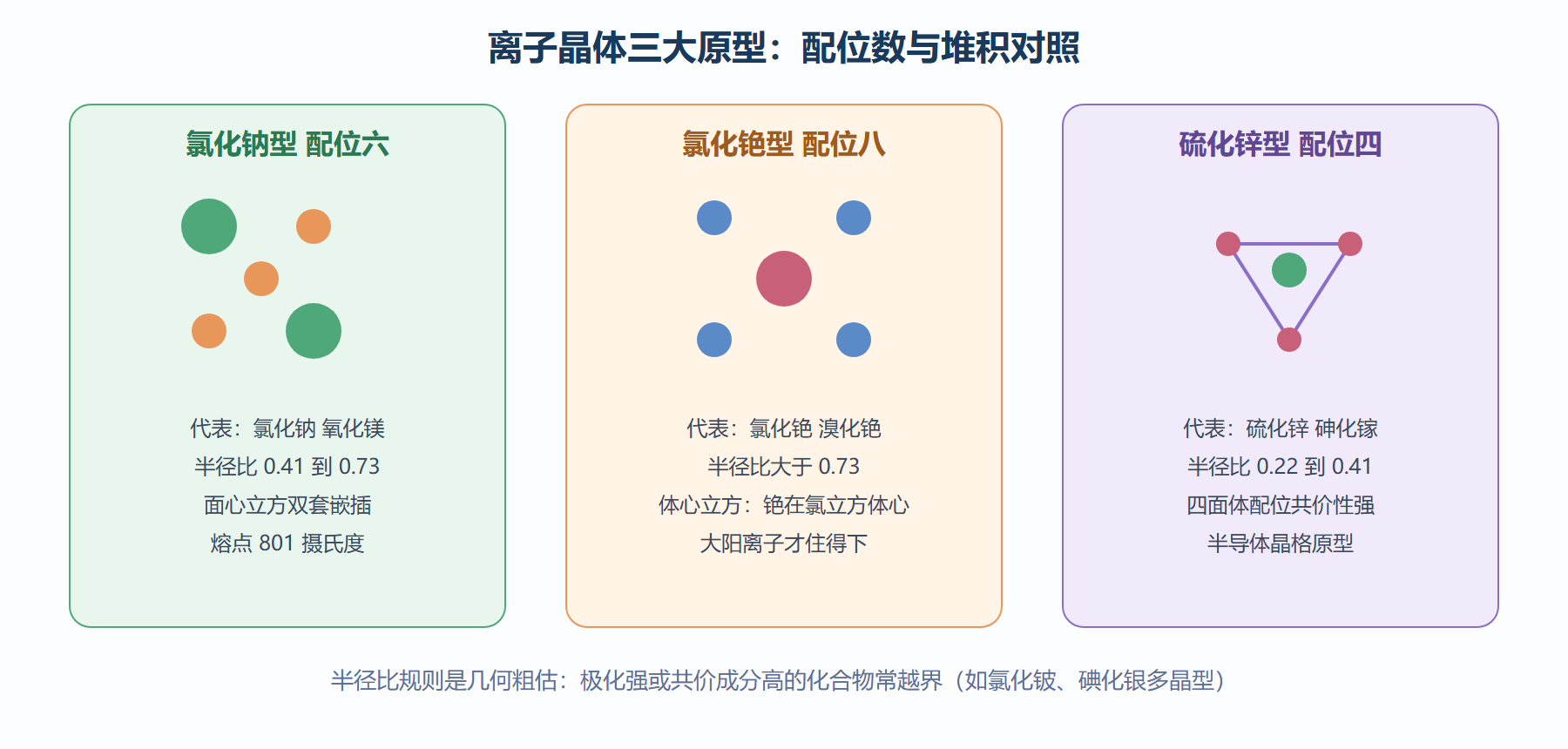

氯化钠与氯化铯组成完全平行（一个碱金属加一个氯），晶体结构却不同：氯化钠中每个钠被六个氯包围（八面体配位），氯化铯中每个铯被八个氯包围（立方体配位）。为什么？看半径比。铯离子半径 167 皮米，氯离子 181 皮米，比值 0.92，大到可以塞进八个氯围成的立方体空隙；钠离子 102 皮米，比值 0.56，只能住六个氯围成的八面体空隙。几何规则（半径比规则）粗略划界：比值 0.73 以上取八配位，0.41 到 0.73 取六配位，0.22 到 0.41 取四配位。硫化锌型（闪锌矿）就是四配位代表，锌 74、硫 184 皮米，比值 0.40，落在四面体空档，配位数四。

三种结构是离子晶体的三大原型，大量化合物套用：氯化钠型还有氧化镁、硫化铅、氯化钾；氯化铯型还有溴化铯、氯化铵（低温）；闪锌矿型还有硫化镉（纤锌矿变体）、砷化镓——砷化镓正是半导体工业的二号主角，四配位共价框架让它带隙可控。

看晶胞要会数「归属」：晶胞角上的原子被八个晶胞分享算八分之一，棱上四分之一，面上二分之一，体内整个。氯化钠晶胞含四个钠与四个氯，氯化铯各一个，闪锌矿各四个。这个本领马上能用于密度验算：氯化钠晶胞参数约 564 皮米，体积约 1.80 乘 10 的负 22 次方立方厘米，四个钠四个氯合计约 3.90 乘 10 的负 22 次方克，密度算得 2.16 克每立方厘米，实测 2.17——理论与实验在第三位数字上握手。会验算密度，晶胞就算真的看懂了。

三种典型晶格结构透视

二、真实晶体都有「缺」：点缺陷两类

理想晶胞是账面结构，真实晶体在高于绝对零度的任何温度都有缺陷，而且热力学要求它存在。点缺陷两类。肖特基缺陷：一对阴阳离子同时空缺，晶体保持电中性，整体密度略降，氯化钠的典型缺陷。弗伦克尔缺陷：一颗离子离开格位挤进间隙，留下空位但不缺原子，密度几乎不变，氯化银的典型——银离子小、易极化，在晶格里「坐不住」，挤进间隙四处游走。这也正是氯化银有感光性的结构基础：间隙银离子迁移快，光解出的银原子能迅速聚集成潜影。

缺陷浓度随温度指数上升（阿伦尼乌斯型），高温淬火可以把高温缺陷「冷冻」进室温晶体，这是材料改性的一招。缺陷不是次品，是晶体的固有属性——接下来的两章里，缺陷将陆续以「离子导体」「掺杂半导体」「催化活性位」的身份出场。

三、非整比：成分表也骗人

氧化亚铁的化学式写作 FeO，实际样品的铁氧比总在 0.95 比 1 附近浮动，从来达不到 1 比 1。结构分析给出答案：铁亚离子位上出现空位，每缺一个铁，就有两个铁亚被氧化成铁三价补足电荷——写成缺陷方程就是「三个铁亚离子被两个铁三价离子加一个空位替换」。氧化亚铁本质上是「缺铁型」非整比化合物，稳定区在 570 到 1420 摄氏度之间，成分随温度与氧分压连续变化。

非整比是固体化学与「定比定律」分手的标志事件。类似案例一串：氧化镍、四氧化三钴都是缺阳离子型；氧化铈、二氧化钍可以缺氧；钨青铜（钠钨氧化物）的钠含量连续可调，颜色从金黄变深蓝紫，电导率在金属与半导体之间滑动——成分连续可调意味着性能连续可调，这是固体化学送给材料学的核心礼物。

四、缺陷让离子跑起来：固体电解质

离子晶体本不导电，但缺陷提供了通道。碘化银在 147 摄氏度以上转变成「超离子导体」相：碘骨架固定，银离子在骨架间隙里近乎液态地流动，电导率跳升四个数量级，可与电解质溶液比肩。稳定性后来用氧化铝掺杂拓宽到室温区间，成为最早商用的固体电解质之一（用于电池与传感器）。

机制正是弗伦克尔型快离子传输：大量间隙位 + 低迁移活化能。同一原理的现代继承人是一系列锂电池固体电解质（硫化物、石榴石型氧化物），以及氧传感器用的氧化锆——氧化钇稳定的氧化锆靠氧空位传导氧离子，汽车尾气氧传感器与炼钢定氧探头都靠它在几百度高温下工作。空位浓度由掺杂量精确控制（每两个钇三价替换两个锆四价，产生一个氧空位），这是「用化学计量学设计缺陷」的标准操作。

⚠️ 常见坑：把半径比规则当成铁律去预言所有结构。规则只考虑几何，忽略极化与共价性：氯化铍按半径比应取六配位，实际四配位层状共价结构；碘化银有多达五种晶型互变。几何规则是出发点，键型才有最终裁决权。

一个直觉：材料性能的上限常由结构型决定，但性能的微调旋钮在缺陷手里。掺杂、空位、间隙是材料工程师的三根旋钮，转动它们不需要换配方主体。

本节要点回顾

• 三大原型结构由半径比粗划：氯化钠型配位六、氯化铯型配位八、硫化锌型配位四，密度可由晶胞数据验算到三位有效数字。
• 晶胞原子按归属计数：角八分之一、棱四分之一、面二分之一、体内整个——这是所有晶胞计算的基本功。
• 点缺陷两类：肖特基（双空位、密度降）与弗伦克尔（空位加间隙、密度不变），浓度随温度指数上升。
• 非整比化合物打破定比定律：氧化亚铁缺铁、钨青铜连续可调，成分即性能旋钮。
• 快离子导体靠缺陷通道：碘化银高温相、掺杂氧化锆的氧空位，传感器与固体电池的物理基础。

下一节进入电子的世界：同样的晶格，为何铜导电、硅半导体、金刚石绝缘？答案在能带里。

三种典型晶体结构与缺陷的作用

固体材料的性质由晶体结构与缺陷共同决定：

三种典型结构：
面心立方（fcc）：Cu、Al、Ni —— 延展性好、密度高
体心立方（bcc）：Fe、W、Cr —— 强度高、熔点高
六方密排（hcp）：Mg、Zn、Ti —— 各向异性明显

缺陷分类：
点缺陷：空位、间隙原子、杂质（扩散的媒介）
线缺陷：位错（决定塑性变形的难易）
面缺陷：晶界（影响强度与耐腐蚀）
​

应用示例：
掺杂 → 半导体导电性调控（Si 掺 P/B）
空位工程 → 固态电池离子导电
晶界工程 → 抗腐蚀不锈钢
​

理解"结构-缺陷-性能"的关系，是材料设计的核心逻辑——这也是本章的灵魂。
