5.1 塑料成型加工技术
5.1 塑料成型加工技术
本节摘要：塑料成型是将聚合物粒料或粉料通过加热熔融、施压流动、模具定型、冷却固化的过程，制成具有确定形状和尺寸的制品。本节从流变学和传热学的角度出发，系统介绍注射成型、挤出成型、吹塑成型、压塑成型、滚塑成型和发泡成型六大核心工艺，分析各自的适用材料、产品形态、关键工艺参数和常见缺陷，帮助读者建立"选材料→选工艺→调参数→控质量"的工程思维。
上手前先明确
阅读完本节，你应当能够：
- 解释塑料成型过程中流变学（剪切变稀）和传热学（温度场）如何共同决定制品质量
- 对比注射、挤出、吹塑三种主要成型方法的连续性、精度和适用产品形态
- 说明螺杆设计对挤出成型中熔融均化和混炼效果的影响
- 分析吹塑成型中型坯均匀性和吹胀比对壁厚分布的关键作用
- 列出发泡成型中开孔与闭孔泡沫的结构差异及其对力学和隔热性能的影响
一、从粒料到制品：成型的基本物理过程
无论哪种具体工艺，塑料成型的核心都绕不开同一组物理过程：聚合物原料首先被加热到熔融状态（或软化状态），然后在力的作用下进入模具或通过口模，最后冷却定型。整个过程涉及三个学科的核心知识——流变学决定"材料怎么流"，传热学决定"材料怎么凝"，力学决定"制品会不会翘"。
流变学在这里特别关键。大多数聚合物熔体都是非牛顿流体，具体来说是假塑性流体（剪切变稀）：剪切速率越高，表观粘度越低。这在工程上有一个直接的好处——当熔体被高速注射进模具时，通过浇口处的极高剪切速率会使粘度显著下降，有助于快速充满型腔。但这种行为的代价是：如果剪切速率变化不均匀（比如模具型腔宽度突变），粘度也会跟着波动，导致流动前沿不稳定，最终在制品表面留下可见的流动痕迹。
温度场同样不可忽视。结晶性聚合物（如聚丙烯、尼龙）在冷却过程中的结晶速率和结晶度，直接决定了制品的力学强度和透明度。冷却太快→结晶度低→材料偏韧但透明；冷却太慢→结晶度高→材料刚硬但不透明甚至发白（球晶过大引起光散射）。非结晶性聚合物（如聚苯乙烯、聚碳酸酯）虽没有结晶问题，但冷却速率影响残余应力的分布——内外温差过大时，表面先冷收缩、内部后冷收缩，表面受拉、内部受压，制品就翘了。
加工窗口：一个被反复提及的工程概念
所谓"加工窗口"，是指在特定工艺下，聚合物能够稳定成型的温度、压力和时间参数范围。窗口越宽，工艺越容易控制；窗口越窄，稍有偏差就出废品。聚乙烯的加工窗口通常比较宽，而聚氯乙烯则因为热稳定性差（脱氯化氢反应），加工窗口非常窄，需要精确控制温度并添加热稳定剂。
这个概念在选择材料和设计工艺时极为实用。工程塑料之所以"工程"，除了性能好，加工窗口相对友好也是重要原因之一。如果一个新开发的高性能聚合物只能在极窄的温度范围内成型，那它的产业化难度会成倍增加。
二、六大成型工艺的原理与取舍
注射成型：精密与效率的标杆
注射成型是目前应用最广、产值最大的塑料成型方法。基本流程是：粒料在料筒中被螺杆推向前方，同时被外部加热和剪切摩擦加热至熔融状态；积累到一定量的熔体后，螺杆快速前移（像打针一样），将熔体以几十到上百兆帕的压力注入闭合的模具型腔；经过短暂的保压（补偿冷却收缩）和冷却固化后，开模顶出制品。
一个看似简单的注塑件，其质量取决于至少五个关键参数：注射温度（决定熔体粘度）、注射速度（决定充模方式和剪切发热）、保压压力和时间（影响尺寸精度和收缩）、模具温度（影响冷却速率和表面质量）、冷却时间（影响生产效率和翘曲程度）。这五个参数相互耦合，调一个就会影响其他，所以注射成型的工艺优化本质上是一个多变量问题。
常见缺陷有直接对应的物理原因：缩水（sink mark）是因为制品较厚处冷却慢、收缩大，表面出现凹陷；翘曲（warping）是因为制品各部分冷却不均匀，内应力分布不对称；熔接痕（weld line）出现在两股熔体汇合处，如果汇合时温度已经偏低，界面处的分子链来不及充分扩散，强度就打折。工程上解决这些问题的思路通常不是改一个参数，而是综合调整——比如翘曲可以通过优化冷却水路布局来改善。
注射成型的模具设计本身就是一门学问。流道系统的布局决定了熔体的流动路径和压力损失；浇口的位置、大小和数量直接影响充模效果和熔接痕位置；冷却水路的分布要尽量保证温度场均匀；顶出机构则要确保制品能完好脱模而不变形。一副好的模具往往价值数十万甚至上百万，但它的设计和制造质量直接决定了批量生产的稳定性和产品一致性。
挤出成型：连续生产的基础
与注射成型的间歇式生产不同，挤出成型是一种连续的加工过程。螺杆在料筒中旋转，将粒料不断向前输送、压缩、熔融、均化，最后通过一个特定形状的口模挤出连续的制品——管材、板材、薄膜、线缆包覆层，乃至其他工艺所需的粒料。
螺杆是挤出机的"心脏"。一根标准的单螺杆通常分为三段：加料段（负责把粒料往前推，这里材料还是固体）、压缩段（也叫熔融段，固体逐渐被加热和剪切摩擦熔融）、计量段（也叫均化段，让熔体进一步均匀化，以稳定的压力和流量输出）。螺杆的几何参数——螺距、螺槽深度、长径比、压缩比——都直接影响熔融效率和输出稳定性。
双螺杆挤出机在混炼领域更具优势。两根螺杆相互啮合或交错旋转，对物料的剪切和搅拌作用远强于单螺杆。这使得双螺杆特别适合聚合物共混、填充改性、色母粒制备等需要高分散性的应用。你实验室里做的纳米复合材料（比如碳纳米管增强聚丙烯），大概率是用双螺杆制备的。
口模设计决定了产品的截面形状。但要注意，挤出物的截面并不严格等于口模的截面——聚合物熔体离开口模后，会因为弹性恢复而发生"挤出膨胀"（die swell）现象，截面会变大。所以口模的实际尺寸通常要小于目标尺寸，具体缩多少取决于材料的弹性模量和挤出速度。
吹塑成型：中空制品的专用路线
吹塑成型的核心思想很简单：先做出一个管状型坯，然后向里面吹气，让它膨胀贴到模具内壁，冷却后就是中空制品。瓶子、油箱、玩具球都属于这类产品。
根据型坯的制备方式不同，吹塑可分为挤出吹塑（先挤出型坯，再夹入模具吹胀）和注射吹塑（先注射一个管状的"型胚"，再转移到吹塑模具中吹胀）。注射拉伸吹塑（ISBM）在此基础上增加了拉伸步骤：先纵向拉伸，再径向吹胀，这样分子链在两个方向上都被取向了，制品的强度、透明度和阻隔性都大幅提升。市面上的PET饮料瓶几乎都是ISBM工艺生产的。
吹塑成型的核心挑战在于型坯的壁厚均匀性。如果型坯某一处薄了，吹胀后那里的壁就更薄，可能成为强度薄弱点；如果太厚，又会浪费材料和影响外观。工程上通过型坯控制器（壁厚控制系统）来动态调节挤出速度，使型坯在长度方向上实现程序化的壁厚分布。
压塑、滚塑和发泡：各有用武之地
压塑成型（模压）是一种"古老但好用"的工艺。把预定量（或预成型）的材料放入敞开的模具中，闭合模具加热加压，材料在压力下流动并充满型腔，然后固化。它对材料的剪切作用较小，特别适合热固性塑料（酚醛树脂、环氧树脂等）和纤维增强复合材料——因为强剪切会破坏纤维的长径比，降低增强效果。汽车的大型板件、电器外壳的耐热部件，很多都是模压出来的。
滚塑成型（旋转成型）的思路与众不同：把粉料或液态树脂装入模具，然后让模具在加热炉中绕两个垂直轴同时旋转。在重力和离心力的作用下，熔融的聚合物均匀涂覆在模具内壁上，冷却后就得到一个无接缝的整体中空制品。储水箱、游乐设施、皮划艇等大型中空件的主力工艺。滚塑的模具成本低（不需要高压合模），制品无残余应力（因为内壁均匀冷却），但生产周期长（一炉可能要几十分钟到一小时）。
发泡成型是让聚合物内部产生大量气泡，形成轻质多孔结构。根据泡孔是否连通，分为开孔泡沫（海绵、过滤材料）和闭孔泡沫（保温材料、浮力材料）。发泡原理主要有两种：物理发泡（在压力下溶入气体，泄压后气泡膨胀）和化学发泡（发泡剂在加热时分解产气）。聚氨酯泡沫是最典型的例子——通过异氰酸酯和多元醇的反应，既有聚合物的生成，又有二氧化碳的释放，一石二鸟。
三、工艺选择：工程决策的实用框架
面对一个具体的产品需求，如何选择成型工艺？这不是一道只有一个正确答案的题，但有一些经验性的决策维度可以考虑。
第一个维度是产品的几何特征。需要复杂内腔的精密零件→注射成型优先；需要连续截面的管材板材→挤出成型；需要中空→吹塑或滚塑；需要轻质低密度→发泡成型；面积大但壁薄→压塑或热成型。
第二个维度是材料的种类。热塑性塑料几乎可以用上述所有方法；热固性塑料则更偏向压塑和传递模塑（因为一旦交联就不能再熔融）；弹性体需要硫化→硫化工艺（第2节详述）；某些高性能工程塑料（如PEEK）加工温度超过350°C，对设备要求极高，能选择的工艺范围较窄。
第三个维度是产量和成本。高产量（几十万件以上）→注射成型或吹塑，模具成本摊薄后单件成本极低；中等产量（几千到几万件）→压塑、滚塑；极小批量或定制化→3D打印。模具投资是一个关键变量：一副精密注塑模具可能要50万以上，但如果月产10万件，每个模具成本分摊只有几毛钱。

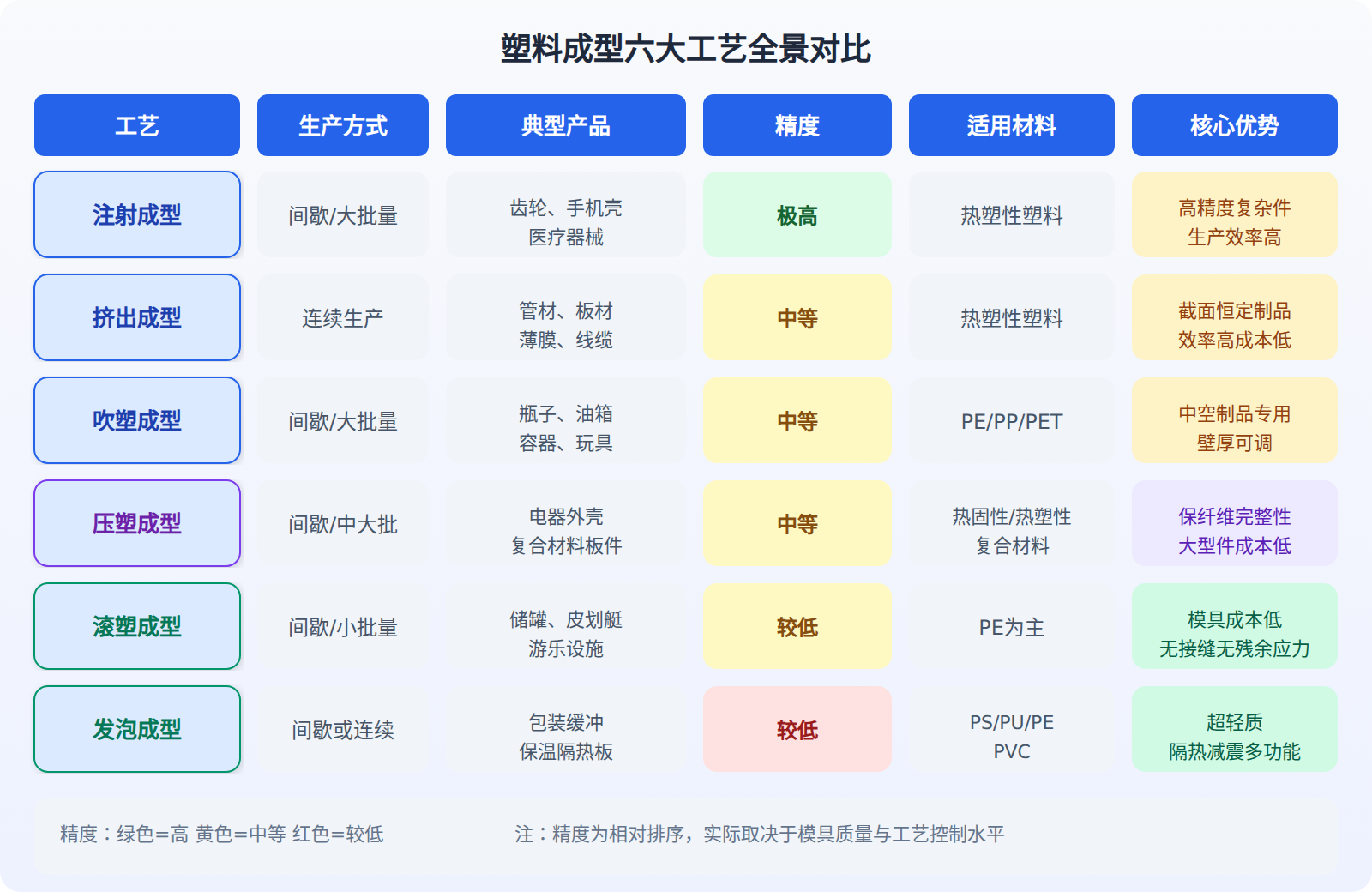

塑料成型工艺全景对比
四、流动缺陷与质量控制
即使选对了工艺，调好了参数，实际生产中仍会碰到各种各样的质量问题。这些问题的根源绝大多数可以追溯到材料的流变行为或热历史。
"鲨鱼皮"（sharkskin）现象是挤出过程中常见的表面缺陷——挤出物表面出现规则或不规则的粗糙条纹。这通常发生在剪切速率超过某个临界值时，熔体在口模出口处发生弹性失稳（粘滑现象）。降低挤出速度、提高口模温度、或者在配方中添加加工助剂（如含氟聚合物助剂），都能有效缓解。
"银纹"（crazing）不是加工缺陷，而是制品在使用中产生的——透明塑料（如聚苯乙烯、聚碳酸酯）表面出现发白的细纹。每条银纹实际是由大量平行排列的微孔洞组成的，是材料在拉应力下发生局部塑性屈服的结果。银纹不一定立即导致断裂，但它是断裂的前兆。提高分子量、降低残余应力，可以推迟银纹的产生。
在工程实践中，真正决定产品成败的往往不是某个参数的最优值，而是整个工艺链的稳定性。温度波动1°C对某些精密注塑件来说可能就意味着尺寸超差。所以现代注塑工厂都配有闭环控制系统，实时监测模腔压力和温度，自动微调注射参数。这种"工艺智能化"是未来加工技术发展的明确方向。
核心回顾
- 成型三要素：流变学（材料怎么流）、传热学（材料怎么凝）、力学（制品会不会翘），三者耦合决定了最终质量
- 注射成型的核心：温度-压力-时间三者的精密控制；模具设计（流道、浇口、冷却系统）与工艺参数同等重要
- 挤出成型是混炼利器：双螺杆在共混改性中不可替代；注意挤出膨胀现象对尺寸的影响
- 吹塑的关键在型坯均匀性：壁厚分布控制决定了中空制品的强度一致性
- 压塑适合热固性和复合材料：低剪切保护纤维完整性；滚塑适合大型中空件但周期长
- 发泡制品的性能取决于泡孔结构：开孔vs闭孔、气泡尺寸和分布密度直接影响力学和隔热性能
下一节我们把视野从块体塑料转向柔性材料——橡胶如何通过硫化获得弹性，纤维如何通过取向获得强度。
