6.3 涂料粘合剂与复合材料
6.3 涂料粘合剂与复合材料
本节摘要：涂料、粘合剂和复合材料是高分子材料在界面工程中的三大重要应用形态。涂料以成膜高分子为骨架，通过固化在基材表面形成保护性连续薄膜；粘合剂利用界面粘附与内聚的协同，将不同材料牢固连接；复合材料则将高分子基体与增强材料相结合，实现"1+1远大于2"的性能飞跃。三者都高度依赖高分子与基材界面的相互作用，是材料设计中分子层面与工程层面交汇的前沿领域。
本节学习目标
阅读完本节，你应当能够：
- 解释涂料固化机理（物理干燥、化学交联、辐射固化）的本质区别
- 对比环氧胶、聚氨酯胶和丙烯酸胶三类结构粘合剂的性能特点与适用场景
- 阐述复合材料中基体与增强材料的分工协作机制
- 分析碳纤维复合材料在航空航天轻量化中的不可替代性
一、涂料：给材料穿上一层定制铠甲
涂料的核心功能远不止装饰。一座钢结构大桥若无涂层保护，在海洋大气中可能十几年就锈蚀穿孔；一架飞机若无面漆防护，铝合金蒙皮会在紫外线和湿度交替作用下迅速劣化。涂料的本质使命是在基材与外界之间建立一道功能屏障。
成膜物质——涂料的灵魂
涂料的性能天花板由其成膜高分子决定。丙烯酸树脂以优异的耐候性和保色性著称，是建筑外墙和汽车修补漆的主力。聚氨酯树脂兼具硬度与韧性，耐磨性出众，广泛用于木器地坪和汽车原厂漆。环氧树脂附着力极强、耐化学腐蚀性优异，是重防腐涂料（船舶、储罐内壁）的首选基体。聚酯树脂成本低、硬度高，常用于卷材涂料和粉末涂料。醇酸树脂是最早工业化的涂料树脂，价格低廉但耐候性有限，多用于普通防护。
溶剂与环保压力
传统溶剂型涂料含有大量挥发性有机化合物，施工过程中挥发到大气中，既污染环境又危害健康。全球范围内对VOC排放的管控日益严格，推动了水性涂料、粉末涂料、高固体分涂料和UV固化涂料的快速发展。水性涂料以水为分散介质，VOC接近零，但在耐水性和施工性方面仍需提升。粉末涂料完全不含溶剂，通过静电喷涂后高温熔融固化，粉末回收率可达98%以上。UV固化涂料在紫外光照射下秒级固化，特别适合热敏基材。
固化机理——从液态到保护层
涂料从液态到固态漆膜的转变方式，直接决定了漆膜的最终性能。物理干燥型涂料（如硝基漆）仅靠溶剂挥发使聚合物链缠绕成膜，不形成化学交联，因此耐溶剂性和耐热性较差。化学交联型涂料（如双组分聚氨酯、环氧树脂）在固化过程中形成三维网络，漆膜不可逆，耐久性远超物理干燥型。辐射固化涂料利用紫外光或电子束引发快速聚合交联，能耗低、效率高，特别适用于光纤涂层和电子产品。
⚠️ 常见坑：选择涂料时不能只看初始光泽和颜色，更要考察其在目标使用环境下的耐久性。户外用涂料必须经过数千小时的氙灯老化试验验证，否则一两年后就可能出现粉化、褪色或开裂。
施工与膜厚：性能的最终保证
涂料的实验室性能再优秀，如果施工环节失控，实际防护效果也会大打折扣。膜厚是第一要素：环氧重防腐底漆通常要求干膜厚度达到120到200微米，膜厚不足时水分和氧可以穿透漆膜到达基材，防腐形同虚设。施工环境的温湿度同样关键——双组分聚氨酯漆在湿度太低时异氰酸酯与水反应不完全，漆膜发脆；在湿度太高时又容易起泡。涂层配套体系（底漆-中间漆-面漆）的设计原则是：底漆负责附着力与防锈，中间漆增加膜厚与屏蔽性，面漆提供耐候性与外观。层间附着力靠轻微打磨或专用中间漆保证，直接跨层涂覆往往是剥离失效的根源。
二、粘合剂：用高分子缝合世界
粘合剂的本质是在两个被粘物表面之间形成一层功能薄膜，同时具备对被粘物的界面粘附力和材料自身的内聚力。粘接的强度取决于这两个力中较弱的一方。
五大粘接机理
机械互锁理论认为粘合剂渗入被粘物表面的微观凹凸结构，固化后形成无数"机械锚钉"。吸附理论是最普遍的机理，粘合剂分子与被粘物表面通过范德华力和氢键作用结合。扩散理论适用于聚合物之间的粘接，两表面的分子链段相互渗透、缠绕形成界面层。化学键合理论描述的是粘合剂与被粘物之间形成共价键，提供最强的粘接力。实际粘接往往是多种机理协同作用的结果。
结构粘合剂——取代铆焊的连接革命
环氧结构胶是强度最高的粘合剂品种之一，剪切强度可达30兆帕以上，且收缩率低、耐化学性优异，在航空航天复合材料结构中大量使用。聚氨酯结构胶韧性好，能承受剥离应力和冲击载荷，常用于汽车玻璃粘接和建筑幕墙。丙烯酸结构胶固化速度快，粘接范围广，对表面处理要求低，是工业装配线的常用选择。
三、复合材料：取长补短的材料哲学
单一材料往往难以同时满足多个维度的性能要求：金属强度高但密度大且易腐蚀，陶瓷耐高温但韧性差，纯高分子轻质易加工但刚度和强度不足。复合材料的思路很直接——用基体的优点弥补增强体的缺点，用增强体的优点弥补基体的缺点。
基体的职责

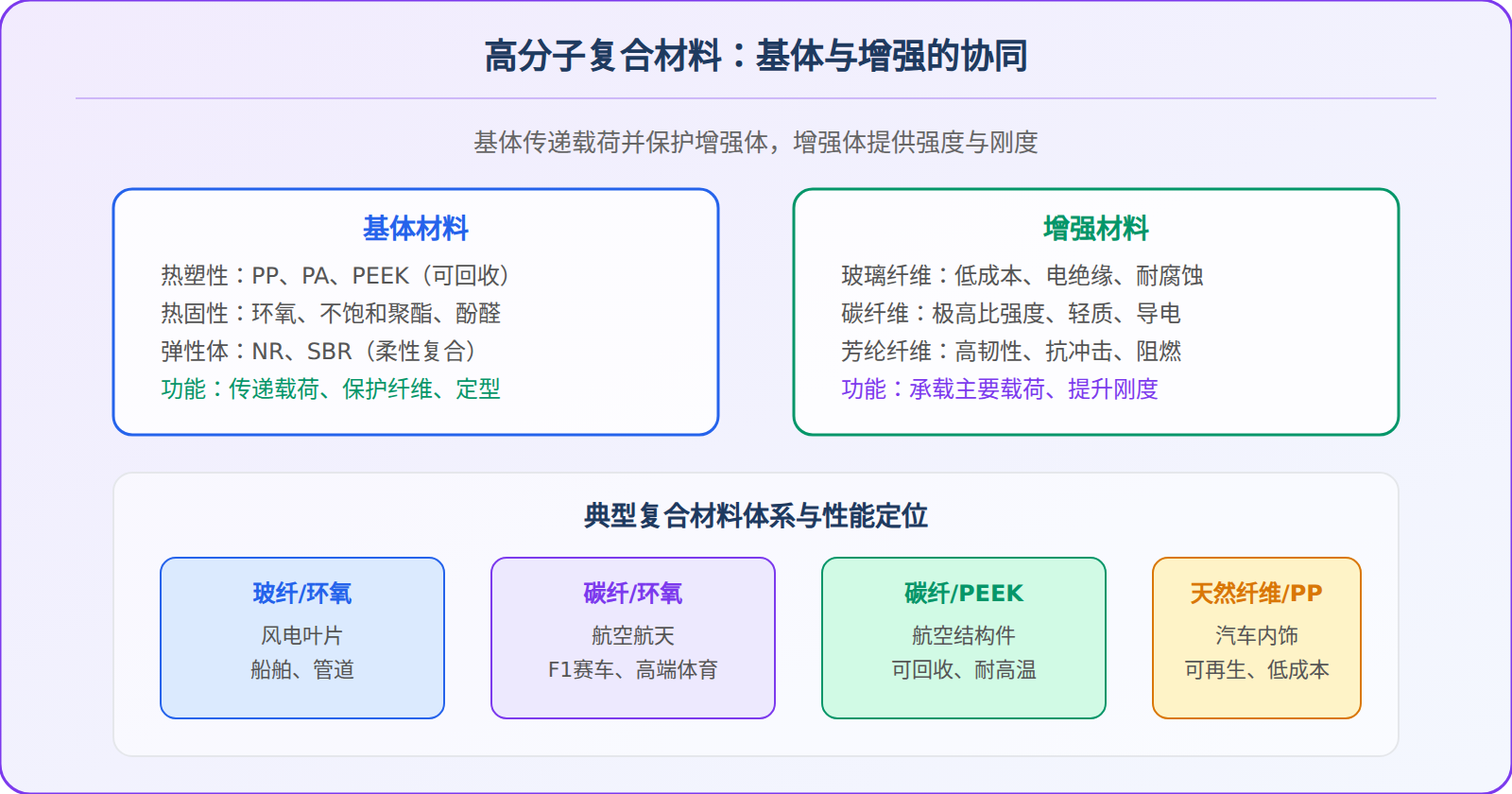

基体将增强材料牢固包裹，在复合材料中扮演"血肉"角色。热塑性基体（如聚丙烯、尼龙、PEEK）可反复熔融加工，便于回收，是汽车内饰和非承力结构件的主流选择。PEEK的耐温可达300摄氏度以上，碳纤维增强PEEK在航空结构件中越来越受重视。热固性基体（如环氧树脂、不饱和聚酯）固化后形成三维网络，耐热性和耐化学性更好，是目前高性能复合材料的主流基体。环氧树脂与碳纤维的配合，是航空复合材料中经过数十年验证的经典体系。
增强材料的进化
玻璃纤维是最经济、应用最广的增强纤维，玻纤增强复合材料在建筑、交通和风能领域用量巨大。碳纤维的比强度和比模量远超钢材和铝合金，是航空航天轻量化的关键使能材料，波音787机身结构中碳纤维复合材料占比超过50%。芳纶纤维以极高的韧性和抗冲击性著称，是防弹装甲和轮胎帘子布的首选。近年来，天然纤维（麻纤维、竹纤维）与热塑性基体的复合越来越受关注，虽然力学性能不及合成纤维，但可再生、可降解且密度低，在汽车内饰和建材领域前景广阔。
界面——复合材料性能的关键
增强纤维与基体之间的界面是复合材料中最关键也最脆弱的环节。界面结合力不足会导致载荷无法有效从基体传递到纤维，复合材料无法发挥增强体应有的强度。硅烷偶联剂是改善界面的常用手段，其一端与无机纤维表面的羟基反应，另一端与有机基体相容，在界面处形成化学桥梁。界面设计得当的复合材料，其性能可远超两种组分的简单加和。
💡 关键直觉：复合材料不是简单的"混合物"，而是一个在微观尺度上精心设计的多相体系。性能的优劣取决于基体选择、增强材料种类与排布、界面质量以及制备工艺的协同优化。同样的碳纤维用不同的基体和工艺，性能可能天差地别。
铺层设计与失效模式
复合材料结构的性能很大程度取决于铺层设计。碳纤维是各向异性的——沿纤维方向强度极高（拉伸强度可达3 GPa以上），垂直纤维方向只有基体在承担载荷。因此工程上把单向预浸料按不同角度（0°、45°、90°、-45°）铺叠，再热压固化，形成"准各向同性"层合板。航空航天结构的设计准则是"按载荷方向铺层"：主承力方向多铺0°层，抗剪切和抗扭区多铺±45°层，兼顾刚度与损伤容限。层合板的失效也很有特点：先出现基体开裂（横向裂纹）、再发生层间分层、最后纤维断裂——分层是最危险的失效模式，因为它肉眼不可见却大幅降低压缩强度，冲击损伤（如工具掉落、鸟撞）造成的分层正是飞机复材结构需要定期超声检测的原因。
热固性复材的回收难题
复合材料性能优异，但"热固性基体不可逆交联"决定了它难以像热塑性塑料那样熔融回收。目前碳纤维复材废料的处理路径主要有三条：机械粉碎后作为填料（价值最低）、热解回收碳纤维（在高温无氧条件下分解树脂基体，回收的碳纤维强度保留率通常70%到90%，可重新用于非承力件）、溶剂分解回收（用溶剂在高温高压下溶解树脂，回收纤维和部分单体，仍处于中试阶段）。航空和风电行业的大量退役复材部件正在倒逼这些回收技术产业化——这既是环境压力，也是碳纤维高价值的回收商机。
要点速记
- 涂料的性能天花板由成膜高分子决定，固化机理（物理干燥、化学交联、辐射固化）直接影响漆膜耐久性
- 粘接强度取决于界面粘附力与粘合剂内聚力中的短板，结构粘合剂（环氧、聚氨酯、丙烯酸）正在取代传统铆接和焊接
- 复合材料的核心逻辑是"取长补短"：基体传递载荷并保护纤维，纤维承担主要力学载荷
- 碳纤维复合材料是航空航天轻量化的关键，但成本和回收仍是制约其大规模应用的主要瓶颈
- 水性涂料、粉末涂料和UV固化涂料是应对VOC排放管控的三大发展方向
