5.3 磁电阻与自旋电子学
5.3 磁电阻与自旋电子学
本节摘要：1988年发现的巨磁电阻（GMR）效应彻底改变了数据存储产业，其发现者因此获得2007年诺贝尔物理学奖。GMR的核心机制是自旋依赖散射——电子的散射率取决于其自旋相对于铁磁层磁化方向的关系。隧穿磁电阻（TMR）将这一效应推向更高灵敏度。自旋电子学将电子的自旋自由度引入信息处理，开辟了超越传统电荷电子学的新范式。
学习目标
阅读完本节，你应当能够：
- 用自旋依赖散射解释 GMR 效应的物理机制
- 区分 GMR 和 TMR 的结构差异和灵敏度差异
- 阐述自旋注入、输运、操控和探测四个核心环节
- 列举自旋电子学的主要应用（MRAM、自旋阀、自旋注入等）
巨磁电阻：信息存储的物理革命
在传统材料中，磁电阻（MR）——磁场引起的电阻变化——通常很小（百分之几）。1988年，费尔和格林贝格在 Fe/Cr 多层膜中发现电阻可以在外磁场下变化高达50%以上，这就是巨磁电阻（GMR）。
GMR的物理机制是自旋依赖散射：在铁磁材料中，自旋平行于磁化方向的电子（多数自旋）经历的散射比反平行的电子（少数自旋）弱得多，因此平均自由程更大。
在 FM₁/NM/FM₂ 多层结构中：
- 平行态（两铁磁层磁化方向相同）：多数自旋电子在整个结构中始终是"多数自旋"，散射始终较弱 → 低电阻。
- 反平行态（两铁磁层磁化方向相反）：电子穿过界面后从"多数自旋"变为"少数自旋"，散射急剧增强 → 高电阻。
外磁场通过控制铁磁层的相对磁化方向，在高低电阻之间切换，这就是 GMR 读头的工作原理。GMR 读头使硬盘存储密度提高了约100倍，为大数据时代奠定了物理基础。
GMR 的故事常被简化成一次偶然发现，其实铺垫很长。1970 年代人们就在磁性多层膜里观察到电阻随磁化相对取向变化，但变化率太小，没有产业价值。1988 年费尔小组在铁/铬超晶格中把室温变化率做到 50%，格林贝格几乎同时独立发现，这才引爆研究热潮。它提醒我们：一个物理效应从"能被看见"到"能改变产业"，中间隔着材料工程这道坎。
隧穿磁电阻：更高灵敏度的磁传感
在 GMR 之后，隧穿磁电阻（TMR）将灵敏度推得更高。TMR 发生在磁性隧道结（MTJ）中：两个铁磁电极被一层极薄（1—2 nm）的绝缘势垒层（如 MgO）隔开。
电子通过量子隧穿穿过绝缘层。隧穿概率依赖于铁磁电极中自旋态密度的匹配程度：平行态下匹配度高、隧穿容易（低阻）；反平行态下匹配度差、隧穿困难（高阻）。采用 MgO 势垒层的 MTJ 室温 TMR 比可达数百个百分点。
TMR 最引人注目的应用是磁随机存储器（MRAM）：利用 MTJ 的两个电阻态（平行/反平行）存储 0 和 1。MRAM 兼具 DRAM 的速度和 Flash 的非易失性，被认为是下一代通用存储器。
自旋电子学：超越电荷的信息处理
传统电子学只利用电子的电荷属性。自旋电子学的核心理念是：同时利用电子的自旋和电荷两个自由度来存储、传输和处理信息。

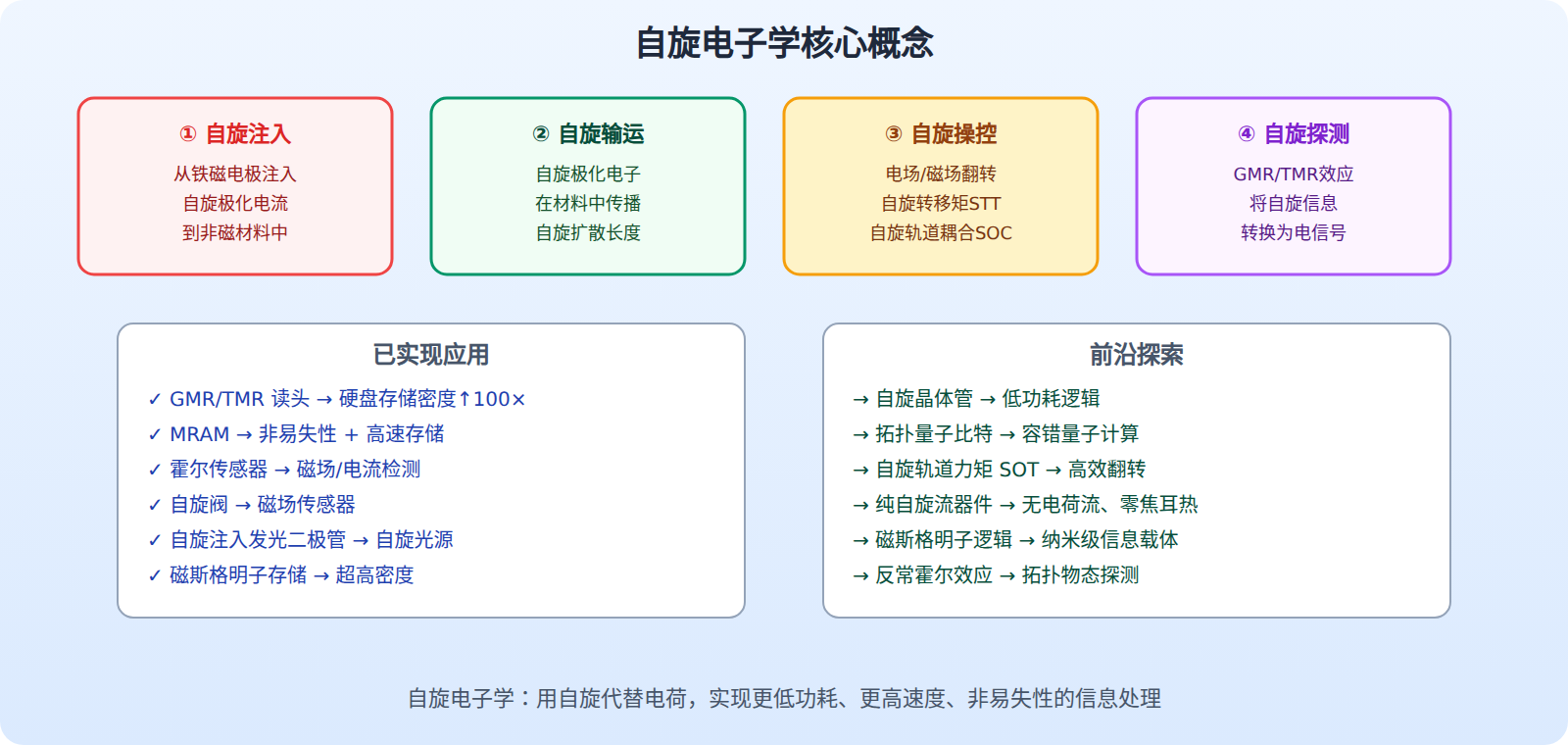

自旋电子学的四个核心环节：自旋注入（产生自旋极化电流）→ 自旋输运（自旋极化电子在材料中传播，保持自旋相干性）→ 自旋操控（翻转或改变自旋方向）→ 自旋探测（读取自旋信息）。
自旋转移矩（STT）是自旋电子学的关键效应：当自旋极化电流注入铁磁层时，电子的自旋角动量可以转移给铁磁层的磁矩，导致磁矩翻转。STT-MRAM 利用这一效应通过电流直接写入数据，而非通过磁场，实现了更高的写入效率和更好的可扩展性。写入电流越小，器件的功耗越低，这正是自旋电子学器件持续优化的主线之一。
数值估算：GMR 的电阻变化率
GMR 效应的量级可以用两电流模型粗估：电阻由自旋向上和向下两个通道并联决定。平行态与反平行态的电阻差别就是 GMR 比值：
# 两电流模型估算 GMR 比值 rho_maj = 1.0 # 多数自旋通道电阻（相对单位） rho_min = 3.0 # 少数自旋通道电阻（散射更强） R_par = (rho_maj*rho_min)/(rho_maj+rho_min) # 平行态：两通道并联 R_ap = (rho_maj+rho_min)/2 # 反平行态：平均通道 GMR = (R_ap - R_par) / R_par * 100 print(f"平行态电阻 {R_par:.2f}，反平行态电阻 {R_ap:.2f}") print(f"GMR 比值 ≈ {GMR:.0f}%")
算出来约 30%——已经比普通磁电阻的百分之几高一个量级。真实多层膜通过优化层厚和界面，把比值推到 50% 以上，这就是当年费尔和格林贝格做出惊人之举的数字背景。GMR 读头把硬盘存储密度提升了约百倍，靠的正是这"多出来的百分之几十"。
从 GMR 到 MRAM：一条技术路线
GMR 与 TMR 的器件化路径值得单独拎出来讲。GMR 读头先在硬盘里普及，随后被 TMR 读头取代——MgO 势垒的 TMR 比值更高，信噪比更好。同一时期，MRAM 试图用磁隧道结替代 DRAM 和 Flash：它写数据靠电流（早期用磁场，STT-MRAM 用自旋转移矩），读数据靠电阻态，非易失、速度快。这条路线至今仍在与新型存储技术竞争，但"用自旋做存储"的思想已经彻底改变了信息产业。
自旋电子学的终极愿景是"纯自旋电子学"——在没有净电荷流的情况下仅传输自旋信息，从而完全消除焦耳热耗散，实现真正的超低功耗电子器件。
