5.2 铁磁性、反铁磁性与磁畴

5.2 铁磁性、反铁磁性与磁畴

本节摘要：铁磁性的核心是交换相互作用驱动的自旋长程有序排列。海森堡模型用哈密顿量 H = -2Σ J_ij S_i·S_j 描述这种量子相互作用，其中正的交换积分 J 导致自旋平行排列（铁磁），负的 J 导致反平行排列（反铁磁）。温度驱动的磁相变由居里温度 T_C（铁磁）和尼尔温度 T_N（反铁磁）标记。磁畴的形成是交换能、退磁能和磁晶各向异性能量竞争的平衡结果，理解磁畴动力学是磁记录技术的物理基础。

学习目标

阅读完本节，你应当能够：

1. 用海森堡模型解释铁磁性和反铁磁性的微观机制
2. 阐述居里-外斯定律的物理含义和适用范围
3. 解释磁畴形成的原因，区分布洛赫壁和尼尔壁
4. 描述磁滞回线的主要特征参数及其物理意义

交换相互作用：铁磁性的微观根源

铁磁性并非源于经典的磁偶极子相互作用——那种力太弱，在室温下不可能克服热涨落实现有序排列。真正的驱动力是交换相互作用，一种纯粹的量子力学效应。

交换相互作用的物理图像是：当两个电子的波函数在空间重叠时，泡利不相容原理要求自旋相同的电子必须占据不同的空间轨道（对称空间波函数），而自旋相反的电子可以占据相同的空间区域（反对称空间波函数）。由于电子之间存在库仑排斥，占据不同空间轨道（自旋平行）的电子平均距离更远，库仑能更低。因此，在某些情况下，自旋平行的排列反而具有更低的能量——这就是铁磁交换的物理本质。

海森堡模型将这种相互作用参数化为：

当 J > 0 时，自旋平行排列能量最低 → 铁磁性。当 J < 0 时，自旋反平行排列能量最低 → 反铁磁性。

居里-外斯定律与磁相变

铁磁体的磁化率在 T > T_C 时遵循居里-外斯定律：

当 T 从高温降至 T_C 时，分母趋零，χ 发散——这意味着系统经历了连续相变。在 T_C 以下，自发磁化 M_s(T) 从零连续增长。这个行为是典型的二级相变特征。

反铁磁体在 T > T_N 时也表现出类似的居里-外斯行为，但 T_C 被替换为负值（θ = -T_N 附近的某个有效温度），反映了次近邻反铁磁交换对顺磁行为的修正。

磁畴：能量竞争的产物

一块宏观铁磁体通常并不表现出整体磁化——它被分割成许多磁畴，每个磁畴内部磁矩完全平行，但不同磁畴的磁化方向不同，使得整体净磁矩为零。

磁畴的形成是三种能量竞争的结果：

1. 交换能：倾向于使所有磁矩平行，形成单磁畴以最大化交换相互作用。
2. 退磁能（磁静能）：单磁畴在材料表面产生磁极，建立外磁场，导致磁能。磁畴越小，表面磁极越分散，退磁能越低。
3. 磁晶各向异性能：磁矩倾向于沿晶体的"易轴"方向排列（如铁的 [100] 方向、钴的 [001] 方向）。

当材料尺寸足够大时，退磁能的降低驱使材料分裂为多磁畴。磁畴之间由畴壁分隔，畴壁内磁矩方向逐渐旋转。布洛赫壁中磁矩在平面内旋转，尼尔壁中磁矩绕法线旋转。畴壁的能量密度和宽度取决于交换常数和磁晶各向异性常数的比值。

反铁磁性：有序但"隐形"的磁序

反铁磁体中相邻自旋反平行排列，宏观净磁矩为零。因此，反铁磁体的宏观磁行为类似于弱顺磁体，但其内部的自旋有序可以通过中子衍射等技术探测。

反铁磁性在 T_N 以下具有自旋有序，在 T_N 以上转变为顺磁态。反铁磁材料在自旋电子学中扮演着重要角色——它们可以作为铁磁层的"钉扎层"，固定铁磁层的磁化方向，这是自旋阀结构的关键组成部分。

磁滞回线

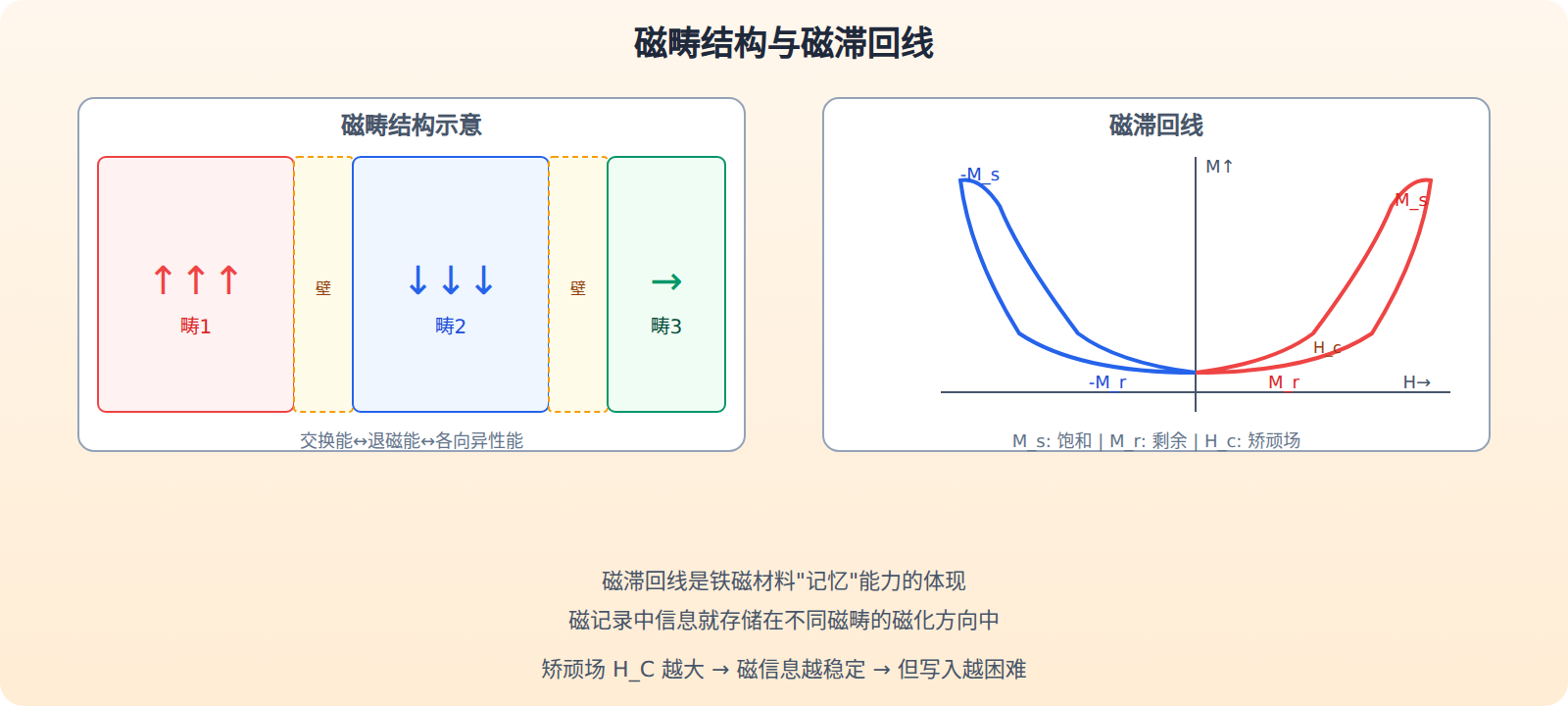

铁磁材料最显著的宏观特征是磁滞回线：M-H 曲线形成闭合环。关键参数包括：

• 饱和磁化 M_s：所有磁畴沿外场方向排列时的最大磁化强度。
• 剩余磁化 M_r：撤去外场后保留的磁化强度——磁"记忆"的物理基础。
• 矫顽场 H_c：使磁化归零所需的反向磁场——决定磁记录的稳定性。
• 磁能积 (BH)_max：磁滞回线第二象限的最大面积，衡量永磁材料储能能力的指标。

磁滞回线的形状不是固定的：同样的材料，晶粒尺寸、轧制方向、应力状态都会改变回线。取向硅钢通过晶粒取向把易轴对齐轧制方向，铁损大幅下降；而作为永磁的钕铁硼则刻意引入高矫顽力相。理解磁滞回线，关键不是记住五个参数，而是知道这些参数背后对应着哪些微观机制可以被工程调控。

数值估算：交换能对热能

铁磁性能否存在，取决于交换能 J 与热能 k_BT 的竞争。估算一下室温下两者的比值：

# 比较交换能与室温热能
kB = 1.3806e-23
J = 1e-21                    # 典型交换积分，单位 J（约 0.006 eV）
kT = kB * 300                # 室温热能
print(f"交换能 J ≈ {J/1.602e-19:.3f} eV，kT ≈ {kT/1.602e-19:.3f} eV")
print(f"比值 J/kT ≈ {J/kT:.1f}")
​

比值约 24，交换能显著占优——这解释了铁在室温下仍能保持磁有序。对比一下：经典磁偶极子相互作用的能量约 10 的负 23 次方焦耳，远小于室温热能，所以它根本不可能是铁磁性的来源。居里温度的高低，本质上就是交换积分 J 的大小在温度轴上的映射——J 越大，热涨落越难打乱自旋排列，T_C 就越高。

软磁材料（如坡莫合金）矫顽场极低，用于变压器铁芯和磁头；硬磁材料（如 NdFeB）矫顽场极高，用于永磁体和磁存储。
