本节摘要:一切宏观磁性现象的根源都追溯到电子的两个量子属性——轨道运动和内禀自旋。轨道磁矩来源于电子绕核的电流环路,自旋磁矩则是一个纯粹的量子力学概念。在多电子原子中,洪特规则决定了电子如何在轨道上排布以最大化总自旋。根据原子磁矩在外场下的不同响应方式,物质磁性被分为抗磁性、顺磁性、铁磁性和反铁磁性四大类。
原子磁矩听起来抽象,其实可以算出来。铁的电子组态里,每个原子平均贡献约 2.2 个玻尔磁子;玻尔磁子是一个原子磁性的基本单位。把原子磁矩乘上单位体积的原子数,就能得到饱和磁化强度:
# 估算铁的饱和磁化强度 mu_B = 9.274e-24 # 玻尔磁子,单位 J/T mu_atom = 2.2 * mu_B # 铁原子平均磁矩 rho = 7.87e3 # 铁的密度,kg/m^3 M = 55.85e-3 # 摩尔质量,kg/mol n = rho * 6.022e23 / M # 单位体积原子数 Ms = n * mu_atom # 饱和磁化强度,单位 A/m print(f"饱和磁化强度 M_s ≈ {Ms:.2e} A/m")
算出来约 1.7 乘 10 的 6 次方安培每米,与实验值基本吻合。这个练习想说明两件事:宏观磁性可以追溯到单个原子的磁矩;磁性研究里数量级意识很重要——铁磁、顺磁、抗磁的磁化率相差四五个数量级,测量手段也因此完全不同。
阅读完本节,你应当能够:
每个电子携带着两个磁矩贡献:
轨道磁矩——电子绕原子核运动形成电流环,产生类似小磁针的磁偶极子:
其中 L 是轨道角动量。在固体中,晶体场效应常常"淬灭"轨道磁矩——离子周围的电场使简并轨道分裂,电子占据低能轨道后 L 的期望值趋零。因此,在许多实际材料中,自旋磁矩贡献占主导。
自旋磁矩——电子的内禀角动量,与任何空间运动无关:
g_e ≈ 2 是电子自旋 g 因子。自旋磁矩是量子力学的直接体现,它不依赖于经典图像中的"旋转",而是电子的基本属性。
一个原子的总磁矩是所有电子轨道磁矩和自旋磁矩的矢量和。但在满壳层原子中,电子两两配对(自旋相反、轨道角动量相互抵消),净磁矩为零。只有具有未满壳层的原子(如过渡金属的 3d 壳层、稀土元素的 4f 壳层)才拥有显著的净磁矩。
洪特规则回答了一个核心问题:给定一个电子组态(如 3d⁵),电子如何在简并轨道上排布?
第一规则:在等价轨道上,电子倾向于以相同自旋方向占据尽可能多的轨道(最大化总自旋 S)。这是因为泡利不相容原理要求自旋相同的电子必须占据不同的空间轨道,从而减小了它们之间的库仑排斥。
第二规则:当总自旋相同时,总轨道角动量 L 取最大值。
第三规则(适用于少于半满壳层):J = |L - S|;对于超过半满的壳层,J = L + S。
以 Fe²⁺(3d⁶)为例:5 个 d 轨道中,4 个各容纳一个自旋向上电子,第 5 个容纳自旋向上电子并与一个自旋向下电子配对。总自旋 S = 2(4 个未配对电子贡献),轨道角动量 L = 2。
所有物质都表现出抗磁性——外场中原子产生一个与外场方向相反的感应磁矩。微观上,洛伦兹力改变了电子的轨道运动,根据楞次定律产生反向磁场。朗之万抗磁性理论给出了磁化率 χ < 0 的基本特征。
抗磁性极其微弱(χ ~ -10⁻⁵),在顺磁性或铁磁性存在时通常被掩盖。
具有永久磁矩的原子(含有未配对电子)在外场中的磁矩倾向于沿场方向排列,产生顺磁响应(χ > 0)。朗之万顺磁理论假设原子磁矩独立、在热运动和外场间达到平衡,成功预测了 χ ∝ 1/T 的居里定律。
金属中的传导电子形成费米子气体,不能用经典的朗之万理论处理。外场导致自旋向上和向下能级的塞曼分裂,使自旋平行于磁场的电子数略多于反平行者,产生一个净磁矩。泡利顺磁性的温度依赖极弱(因为它只涉及费米面附近 ∼k_BT 范围内的电子),是纯粹的量子效应。

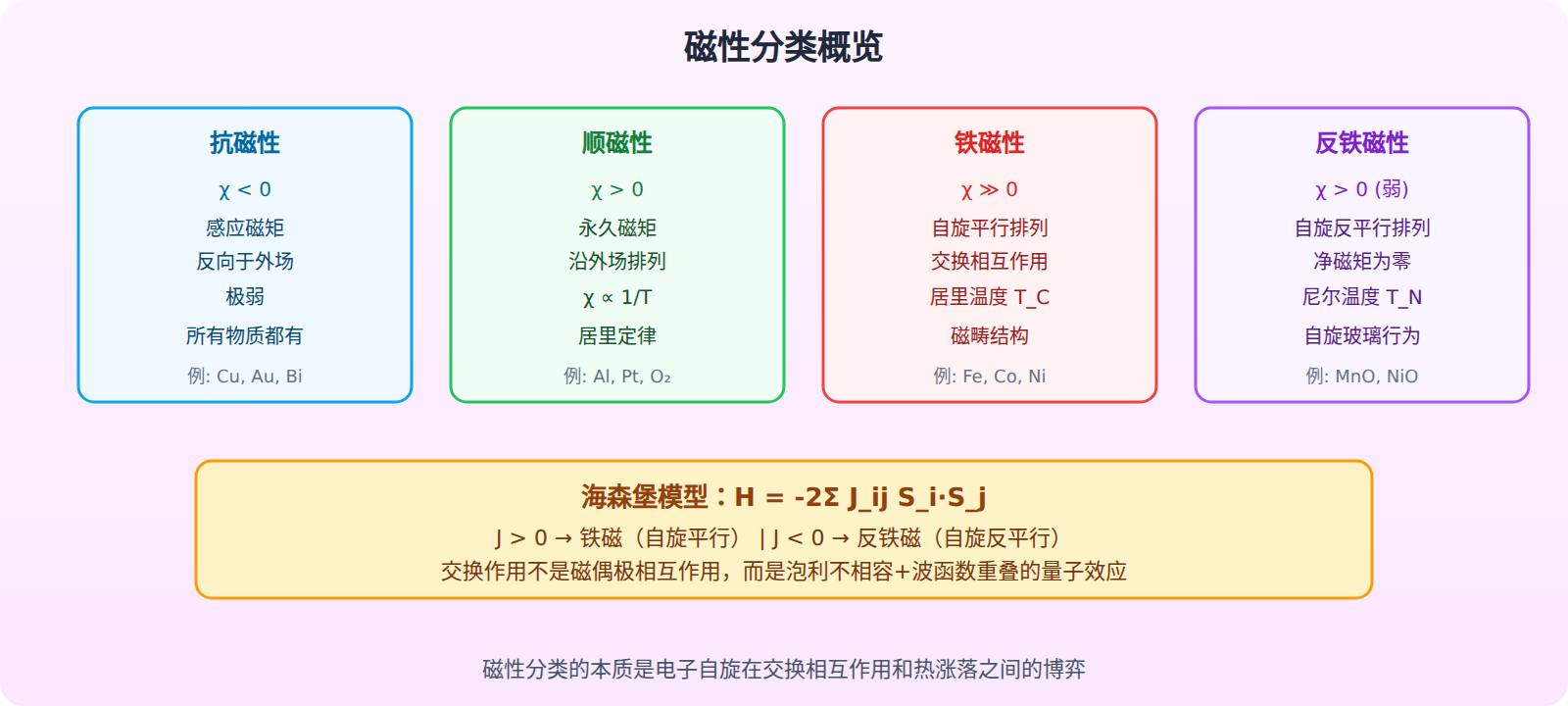

四种磁性并非完全独立的类别,而是同一物理体系在不同参数条件下的表现。核心参数是交换相互作用强度 J 与热能 k_BT 的比值:
抗磁性始终作为背景存在,只是在其他更强磁性存在时不明显。
居里-外斯定律 χ = C/(T - T_C) 将铁磁相变与顺磁行为统一在一个公式中——T > T_C 时 χ 遵循该定律,T_C 正是由交换相互作用强度决定的关键温度。
顺磁性离子进入晶体后,还要受晶体场影响:轨道磁矩常被淬灭,实际有效磁矩与自由离子的取值不同。过渡金属化合物(铁盐、镍盐)的磁性测量经常给出"比自由离子小"的有效磁矩,这正是固体环境对原子磁矩的改造。做磁性分析时,先确认对象是自由离子还是晶体中的离子,结论会完全不同。
