2.1 图执行器 (Graph Executor) 机制

2.1 图执行器 (Graph Executor) 机制

编译之后图去哪了

本节在全册位置：揭开第二章的运行时面纱。StateGraph 只是声明，compile 之后才生成可执行对象。执行器（Executor）负责按拓扑与条件不断挑选「入边已就绪」的节点运行，直到无节点可跑或到达 END。我们读源码时发现，很多人以为图是「依次执行」，其实执行器更接近一个调度循环。

机制：就绪队列与超级步进

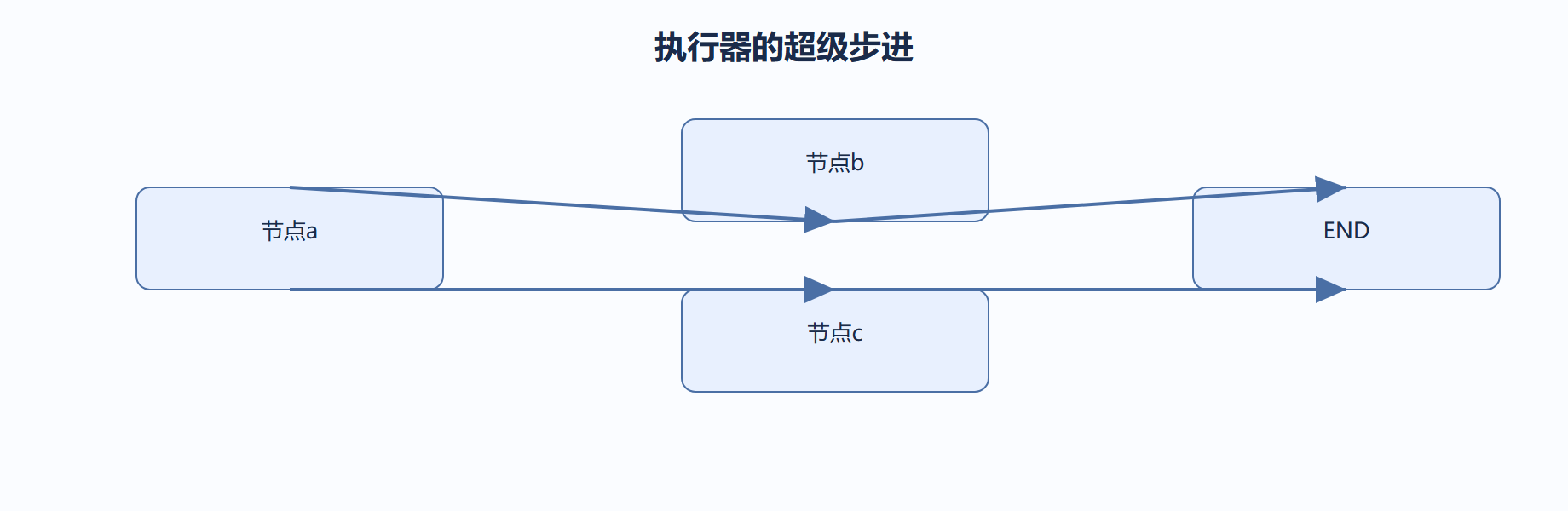

执行器维护一张待运行集合。一个节点就绪的条件是：它的所有普通入边来源都已执行过（条件边按其路由结果动态加入）。这带来「超级步进」——同一层多个无依赖节点可并行。循环不会死机，因为每次循环都从状态判断退出条件。类比物理：执行器像调度台，节点像机床，边像传送带，只有当上游工件到位机床才启动。理解这一点，你才能解释「为什么我的两个节点顺序每次不一样」。

from typing import TypedDict
from langgraph.graph import StateGraph, START, END

class S(TypedDict):
    log: list

def a(s: S):
    return {"log": ["a"]}
def b(s: S):
    return {"log": ["b"]}
def c(s: S):
    return {"log": ["c"]}

bld = StateGraph(S)
bld.add_node("a", a)
bld.add_node("b", b)
bld.add_node("c", c)
bld.add_edge(START, "a")
bld.add_edge("a", "b")
bld.add_edge("a", "c")
bld.add_edge("b", END)
bld.add_edge("c", END)
g = bld.compile()
print(g.invoke({"log": []}))
​

# 这正是无依赖并行带来的不确定性，需要顺序就得显式加边
​

案例：并行分支的顺序陷阱

背景：a 之后要同时跑 b、c，业务要求 b 先于 c 落库，否则下游读到的数据不一致。

操作：若顺序敏感，显式加 b->c 的边，而不是仅靠都连到 END。

结果：改为线性依赖后顺序稳定，数据库不再出现中间态。

解读：超级步进的并行是性能优化，不能假设顺序；有顺序请画图表达，别靠运气。

变式：真正要并行且无共享写，可放到第五章多智能体或用 Send 分发，把并行意图写得更明白。

工程清单

• 执行器维护待运行集合，节点就绪条件是入边来源都已执行，条件边按路由结果动态加入。

• 超级步进让无依赖节点并行，但不能假设它们之间的顺序，有顺序要求必须显式画成边。

• 循环不会死机，因为每次循环都从状态重新判断退出条件，这是图能表达环的安全阀。

常见误区

以为并行分支天然有序，结果落库顺序错乱；有顺序要求的依赖要显式加边，不能靠执行器的并行恰好正确，否则偶发数据不一致最难查。

invoke 与 stream：消费轨迹的两种方式

图执行器不只提供 invoke 一个入口。invoke 一次跑完、只返回最终状态；stream 则逐轮返回中间结果，能观察「每一步发生了什么」。理解两者的差异，等于理解执行器的调度节奏。

# invoke：只看最终结果
out = g.invoke({"log": []})
# {'log': ['a', 'b', 'c']}

# stream：逐轮观察调度，能看到超级步进的真实分组
for step, update in g.stream({"log": []}, stream_mode="updates"):
    print(step, update)
​

stream 输出会按超级步进分组：同一轮并行执行的节点出现在同一个 dict 里。如果 b、c 是同轮并行，你会看到它们在一个 update 中同时出现。这是验证「我的边真的画对了吗」最快的手段——结构上没连边的节点不会同框出现。

超级步进的并行边界

并行不是无条件的，执行器只对「互不依赖」的节点做超级步进。判断哪些节点能并行，看它们的入边来源是否重叠：

有一类边界值得单独提醒：即便 b、c 无依赖，只要它们写入同一条覆盖式状态通道，LangGraph 会在归约阶段抛冲突错误。所以「并行」与「共享状态写入」是一对矛盾，要么给通道配归约器，要么用 Send 给每个分支独立的片段状态，后者到 2.3 与 3.5 会展开。

循环为什么不会死机

不少读者第一次见到有环图都会担心死循环。执行器对循环有一套保障：每次循环都从状态重新评估条件边，而条件边必须在某个条件下返回 END。下面的代码演示一个带计数守卫的环：

from typing import TypedDict, Annotated
import operator

class LoopState(TypedDict):
    step: Annotated[int, operator.add]

def work(s: LoopState):
    return {"step": 1}

def still(s: LoopState):
    # 计数到达 3 就退出，否则继续
    return "work" if s["step"] < 3 else END

b = StateGraph(LoopState)
b.add_node("work", work)
b.add_edge(START, "work")
b.add_conditional_edges("work", still, {"work": "work", "end": END})
​

要点：计数必须放在状态里并用 operator.add 累加，而不是写在节点局部——局部变量每次执行都从零开始，守卫形同虚设。把「退出条件」和「工作逻辑」分开画，条件边只做判断，这是执行器语义下最不容易错的环形写法。

执行器的两种状态视角

调试执行器行为时，记住两个视角：节点的「入参视角」与运行期的「快照视角」。节点收到的 state 是当前快照，而它返回的增量会被归约器合成为新快照；这两个快照之间隔着一道归约，这是所有状态类 bug 的根源。

# 快照视角：每次执行后都能取到完整的中间态
for snap in g.get_state_history(cfg):
    print(snap.values)          # 每一步的完整状态
​

把「节点返回什么」和「状态最终变成什么」分开想，是理解执行器最省力的一步：节点只是声明增量，合并语义完全由通道归约器决定。这也是为什么第二章反复强调「通道归约」——执行器本身不猜测你的合并意图。
