3.2 约束类型与约束反力

3.2 约束类型与约束反力

本节摘要：约束是限制物体运动的周围环境，约束反力是约束在行使限制时施加的力——受力分析里全部未知力几乎都从这里来。本节给出光滑面、柔索、光滑铰链、滚动支座、固定端五类典型约束的标准画像：各挡什么方向的运动、反力画几根、指向如何定，并用斜面与简支梁两台数值解剖示范"标全标对"的操作。

看图认约束：反力不许猜

3.1 节把已知的力理成了线头，本节对付未知的力。规则先立好：隔离体上每一根反力都要回答三个问题——谁施加的（出处）、沿什么方向（方向）、几个分量（个数）。三问对不上号的反力就是捏造。它向上承接第一章"每根力都有出处"的铁律，向下直接喂给 3.3 节的方程：反力个数标错，方程组的未知数立刻对不上账，后面全部计算在错误的账本上进行。

约束的逻辑值得先想透：约束反力的方向由"它挡什么"反推。挡哪个方向的运动，就在哪个方向给反力；不挡的方向，反力为零。柔索只能拉不能推，所以反力沿索指向索的收缩侧；光滑面只能法向顶、不能切向拦（拦的活儿交给摩擦），所以反力垂直于接触面；固定端连转都挡，所以在三个分量之外再加一个约束力偶。方向不是猜的，是约束的职能说明书。

一、五类典型约束的标准画像

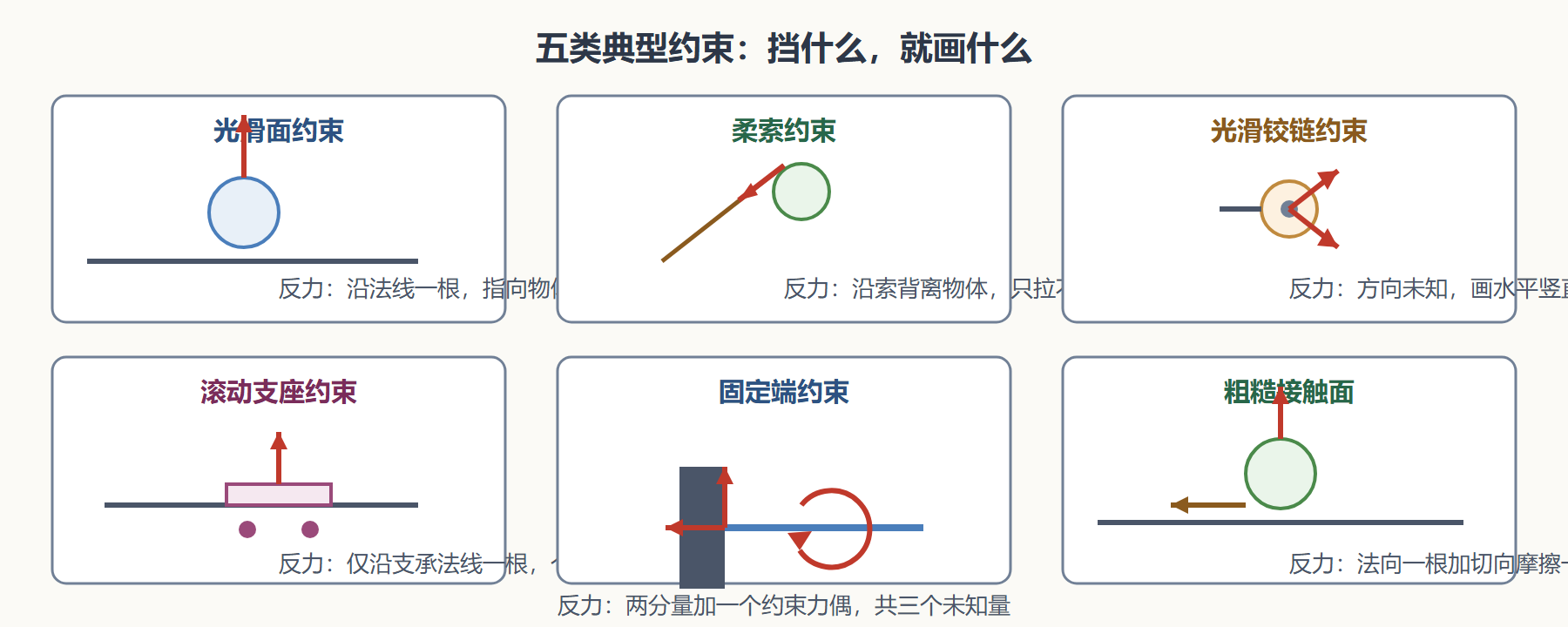

图3-3 五类典型约束及其反力画法

记忆的抓手是"自由度账"：平面里一个自由物体有三个自由度（两个移动加一个转动）。滚动支座挡一个方向，反力一根；铰链挡两个方向，反力两根；固定端全挡，反力三样（两根力加一个矩）。反力个数与被挡自由度个数严格相等——这条对账规则在 3.3 节判静定时还要再用一次。

二、数值解剖一：斜面上的滑块

十公斤的滑块放在三十度斜面上，静摩擦系数零点四，问它停不停。这台小手术把"标力—投影—对账"走全：滑块受重力、法向反力、摩擦力三根力；沿斜面、垂直斜面投影；摩擦的支付上限等于摩擦系数乘法向反力，而重力沿斜面的分量是进攻方——两边一比，结论自己跳出来。

# 斜面滑块：停不停，让数字裁决
import math
m, ang, g = 10.0, 30.0, 9.8
mu = 0.4
th = math.radians(ang)
N     = m * g * math.cos(th)        # 法向反力：垂直斜面方向平衡
Fdown = m * g * math.sin(th)        # 重力沿斜面分量：进攻方
Fmax  = mu * N                      # 静摩擦支付上限
print("法向反力 N =", N, "N")        # 84.86803317640277
print("下滑力   =", Fdown, "N")      # 49.00000000000001
print("摩擦上限 =", Fmax, "N")       # 33.94721327056111
print("滑块会滑动吗:", Fdown > Fmax)  # True
# 反问一句：斜面至少要多粗糙才能困住它？极限是 tan(角度)
print("自锁所需最小 mu =", math.tan(th))   # 0.5773502691896254
​

顺带拿到一个重要副产品：滑块在斜面上自锁的条件是摩擦系数不小于坡度角的正切——本例零点五八起步。第六章摩擦一节会把这条规律升级成摩擦角语言。

三、数值解剖二：简支梁的支反力

四米简支梁，距 A 端一米处压一个八百牛的集中载荷，求两端支反力。A 端是固定铰（两根反力），B 端是滚动支座（一根竖直反力），共三个未知量，恰好吃掉平面任意力系的全部三条平衡方程——这台手术还是 3.3 节"静定判别"的活标本。此处先出数值，矩心取 A 端，让 A 的两根反力从矩方程里自动消失。

# 简支梁支反力：载荷位置对调，反力怎么变
L, F = 4.0, 800.0
for a in [1.0, 2.0, 3.0]:
    RB = F * a / L            # 绕 A 取矩：F*a - RB*L = 0
    RA = F - RB               # 竖直方向平衡
    print(f"a={a} m: RA={RA:.0f} N, RB={RB:.0f} N")
# 输出：
# a=1.0 m: RA=600 N, RB=200 N
# a=2.0 m: RA=400 N, RB=400 N
# a=3.0 m: RA=200 N, RB=600 N
# 载荷离哪端近，哪端就多扛——反力按距离权重线性分配
​

⚠️ 常见坑：铰链反力按"合力斜着指"画一根方向未知的力。方向未知的力代数上就是两个正交分量，直接画水平、竖直两根分量参与投影，硬猜合力方向等于给自己加戏。

四、数值解剖三：绳索与滑轮组的反力

第三台手术补上柔索约束的解剖样本：两千牛的重物经一个定滑轮、一个动滑轮组吊住，绳端由人拉住。定滑轮只改方向不改大小，动滑轮把绳张力对折一次——重物由两段绳分担，每段一千牛，拉绳的手也只出一千牛。约束画像按"只拉不推、沿绳指向收缩侧"逐根落实，滑轮轴的反力则由滑轮上各段绳张力的矢量和反推。

# 滑轮组反力：动滑轮两段绳分担，滑轮轴反力由张力合成
import math
W = 2000.0
T = W / 2                       # 动滑轮两段绳竖直吊住重物
print("绳张力 =", T, "N")                # 1000.0
print("滑轮轴反力 =", 2 * T, "N")        # 2000.0（两段绳向下拉轴，轴反力托住）
# 若两段绳不平行（各偏 30 度），轴反力按矢量合成
th = math.radians(30.0)
Rx = 2 * T * math.sin(th)               # 水平分量互相抵消的核对项
Ry = 2 * T * math.cos(th)
print("各偏 30 度时轴反力 =", round(Ry, 1), "N，水平残差 =", round(Rx - Rx, 1), "N")
# 各偏 30 度时轴反力 = 1732.1 N，水平残差 = 0.0 N
​

平行时轴扛两千牛，两绳张开三十度后降到一千七百三——夹角越大，每根绳的竖直贡献越小，轴与绳反而更省力，但绳的水平分量开始互相对顶。滑轮组的"省力不省功"在这一节只是约束画像的推论，第五章虚功原理会给它一个更彻底的记账方式。

五类约束认全之后，值得做一遍反向练习：拿一台自行车或一栋框架结构，逐个接触点问"它挡什么"。车座立管与车架的连接近乎固定端（反力三样），前叉与车把的连接近于铰链（反力两根），地面给轮胎的只有法向支持与摩擦（至多两根）。约束画像画对了，整车在起步、刹车、过弯三种工况下的受力草图就都有了骨架，第三章的方程随后逐项入账。这个练习花不了几分钟，却是把约束分类从"背表格"变成"看实物"的分水岭。

要点复盘：

• 反力方向由约束职能反推：挡什么方向就给什么方向的力，不挡不给；
• 反力个数等于被挡自由度数：滚动支座一根、铰链两根、固定端三样，账目严格对齐；
• 柔索只拉不推，光滑面只法向不切向：这两句口诀拦下大半标力错误；
• 先标力再列方程：反力标错个数，3.3 节的对账在起点就已失真。

约束画像认全了，下一节把方程立起来：三组平衡方程怎么选用法、静定与超静定怎么判、虚位移原理如何绕开反力直接拿平衡条件。
