5.2 衍射光栅与色散

5.2 衍射光栅与色散

本节摘要：周期结构把入射波前离散采样，远场只在满足光栅方程的方向出现主极大。角色散随级次增大、随槽距减小。闪耀把槽面做成小反射镜，把能量赶到指定级次。光谱分辨率的经典上限是 (mN)（(m) 级次，(N) 被照明的槽数）。光栅与棱镜都色散，但光栅级次重叠、棱镜不重叠，二者在光谱仪里经常联用。

上手前先明确

阅读完本节，你应当能够：

1. 写出光栅方程 (d(\sin\theta_m-\sin\theta_i)=m\lambda) 并解出给定级次的角度
2. 解释为何零级不色散、高级次色散大但更暗（除非闪耀）
3. 由闪耀角估计闪耀波长
4. 用 (R=mN) 估计能分辨的最小 (\Delta\lambda/\lambda)
5. 说明自由光谱范围为何限制宽带使用单级光栅

一、周期带来方向量子化

单缝给出宽包络，多缝在包络里插出细峰。缝数 (N) 增加，主极大变窄，旁瓣被压。无限周期极限下，只有衍射级次方向有光。光栅方程来自相邻槽的光程差为波长整数倍：

[
d(\sin\theta_m-\sin\theta_i)=m\lambda
]

(d) 是槽距，(m=0,\pm1,\pm2,\ldots)。零级 (m=0) 时 (\theta_m=\theta_i)（反射光栅则相对镜反射方向），与波长无关，像一面普通镜子或一块玻璃，不色散。光谱仪必须躲开零级，工作在 (\pm 1) 或闪耀指定的级次。

透射光栅、反射光栅、凹面光栅（把色散和聚焦做在同一块上）是三种机械形态。槽可以是刻划的、全息干涉记录的、或光刻的。全息光栅杂散光通常更低，刻划光栅更容易做闪耀。光纤通信里的阵列波导光栅是把「槽」做成波导阵列，方程同构。

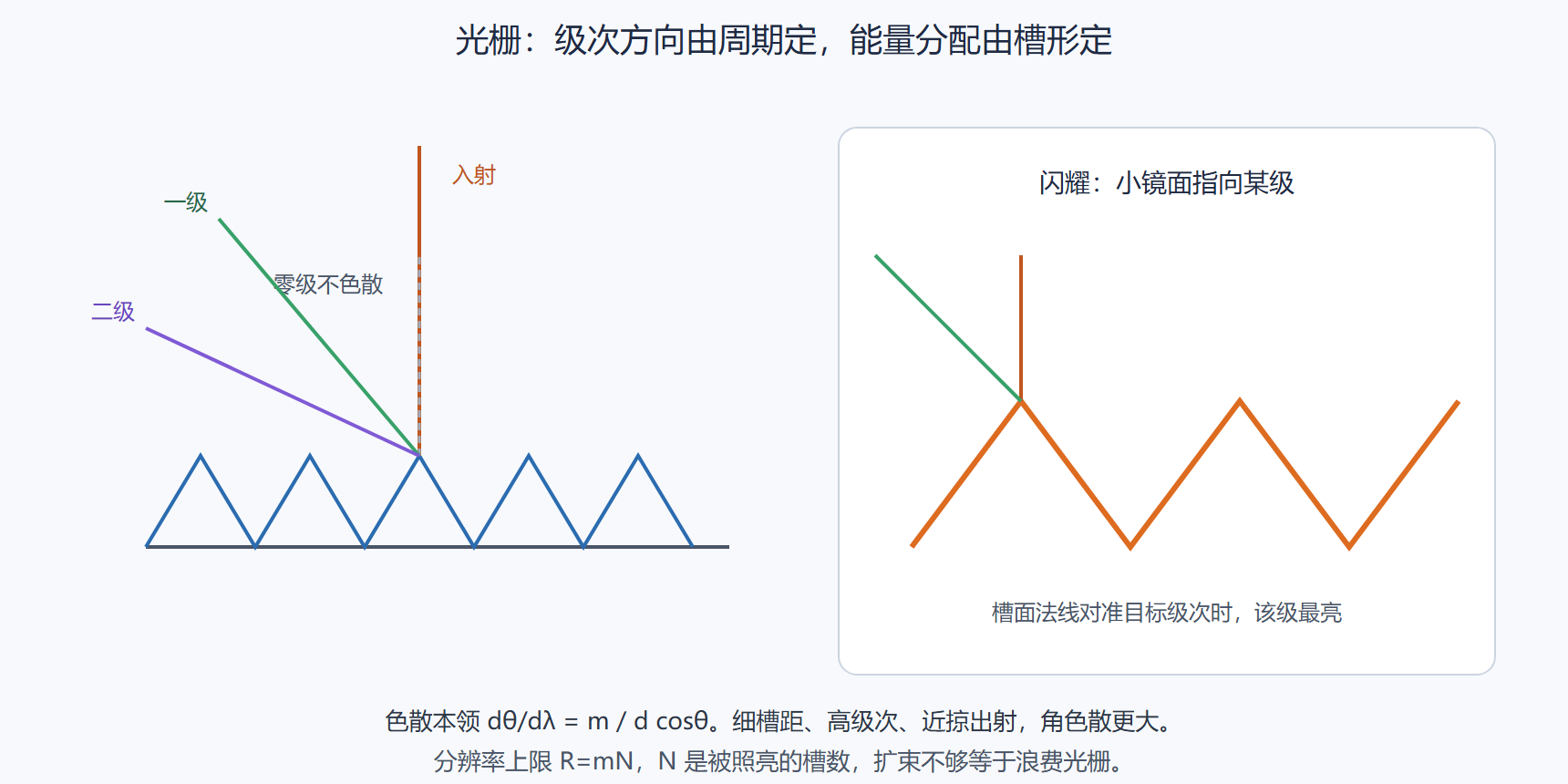

图：光栅级次与闪耀把能量推到一级

图注：级次方向由周期定，能量分配由槽形定。闪耀让槽面指向某级，色散正比级次、反比槽距。

二、色散、闪耀、分辨率

角色散 (\mathrm{d}\theta/\mathrm{d}\lambda=m/(d\cos\theta_m))。想把相邻波长分得更开：减小 (d)（每毫米更多线）、提高 (m)、或工作在大衍射角。线密度常用「每毫米线数」，600、1200、1800 是可见光谱仪的常见档。红外槽距更大，真空紫外更密或用掠入射。

闪耀角 (\theta_B) 是槽面相对光栅宏观面的倾角。反射光栅上，当槽面镜反射方向碰巧落在某级衍射方向，该级吃到大部分能量。闪耀波长随入射几何变，订货要写明「在某入射下对某波长闪耀」。不闪耀的光栅能量堆在零级，光谱仪信噪比惨。

分辨率：两波长刚可分辨时 (\lambda/\Delta\lambda\approx mN)。一块 10 cm、1200 线/mm 的光栅全孔径照明，(N=1.2\times 10^5)，一级分辨率约 (10^5)，550 nm 处 (\Delta\lambda\approx 0.005,\mathrm{nm}) 量级——这是上限，狭缝宽度、像差、照明均匀性通常先卡住。只照亮光栅中心一小块，(N) 立刻下降。扩束器不是装饰。

自由光谱范围：(m\lambda=(m+1)\lambda') 会在同一角度重叠。(\mathrm{FSR}\approx\lambda/m)。宽带光源用高级次必须加前置分光（棱镜、滤光片、交叉色散）去掉重叠。这是 echelle 光谱仪看起来「二维光谱」的原因。

三、光谱仪光路与坑

典型切尔尼-特纳：准直镜 → 光栅 → 聚焦镜 → 狭缝或阵列探测器。入射狭缝宽度与光栅分辨率、探测器像元必须匹配，过窄只掉光，过宽毁掉 (R)。像差（尤其彗差、像散）让谱线变弯或拖尾，凹面镜离轴角是设计点。平场光栅或校正光学用来把谱面压平给 CCD。

光盘的彩晕是反射光栅：坑点周期约微米，可见光一级角度很大。这是教学上最便宜的「看见光栅方程」的物件。测量一级斑对正入射的偏角，可反推轨距，不必拆盘。

# 概念：正入射，一级
d_um = 1.0 / 1.2      # 1200 线/mm → 槽距 0.833 μm
lam_um = 0.55
# sin θ = m λ / d = 0.55/0.833 ≈ 0.66 → θ ≈ 41°
​

⚠️ 常见坑：把光栅当中性密度用，让零级出光。零级随波长几乎不变，但高级次仍把部分能量射向别处，功率计在零级读到的不是「衰减后的全部」。光栅当分束器必须指定级次并挡掉其它级。
💡 关键直觉：周期决定方向，槽形决定功率分配。改线密度是改谱怎么摊开；改闪耀是改光去哪一级。两者不要互相替代。

偏振：金属光栅在高线密度、大角度下对 s、p 效率差很多，可能高达数倍。精密光度必须标定偏振响应，或加消偏器。全息介质光栅可以温和一些，仍要测。

问题：光栅方程里的 (d) 是表面周期还是沿槽面？

是沿光栅宏观表面的周期，即相邻槽的间隔在表面上的投影定义。闪耀面长度是另一回事，它影响效率不改级次方向。

问题：为什么拉曼光谱仪特别在乎杂散光？

拉曼信号往往在瑞利线旁边弱好几个数量级。零级和强瑞利的散射会淹没邻波长。全息光栅加窄带陷波滤光是标配，不是为了好看。

四、把这一节接到仪器上

光谱仪狭缝宽度按「衍射极限像宽、像差、像元」三者最大者来配。再窄只掉通量。光栅未充满，分辨率按实际被照亮槽数降。说明书上的 0.01 纳米，是全孔径、指定狭缝、指定级次的数。用光纤从侧面喂进去照亮三分之一，不要惊讶分辨率变差。

刻划光栅的鬼线来自周期误差，拉曼里会假冒谱峰。全息光栅鬼线少，闪耀效率可能不如刻划。选型按「怕杂散还是要效率」。红外热辐射强，光栅热变形会让波长校准爬，精密红外仪要温控光栅。

阵列波导光栅把通信波段拆成信道，温度一变信道中心就走。温控或无热化设计是产品而不是论文点缀。它和桌面光栅方程同构，只是「槽」变成波导长度差。

光盘测轨距：一级衍射角、已知波长、正入射，(d=\lambda/\sin\theta)。这是光栅方程的最小实验。注意光盘有多层结构，反射级次可能不只一套，选最亮的那一级并避开零级附近的杂斑。

问题：这一节最容易测错的是什么

零级当中性衰减，高级次仍把能量射走。光栅未充满按说明书分辨率验收，N 已经变小。狭缝再窄只掉光。级次重叠当新谱峰，宽带用高级次不加预色散。拉曼里刻划鬼线假冒振动峰。偏振效率差数倍不标定，光度定量作废。闪耀波长按「随便入射」用，能量仍在别的级。阵列波导光栅不温控，信道中心自己走。光盘实验没躲开零级杂斑，轨距测飞。

一小时对照练习

正入射用 d sinθ=mλ 算一级角，核对线密度。零级不色散，工作级靠闪耀把能量赶过去。分辨率上限 mN，N 是被照亮槽数，扩束不够等于浪费光栅。自由光谱范围约 λ/m，宽带高级次必须预色散。狭缝与像元匹配，再窄只掉通量。拉曼选全息光栅加陷波，鬼线会假冒谱峰。金属光栅标定 s、p 效率。阵列波导光栅要温控或无热化。光盘测轨距躲开零级杂斑，选最亮一级。

核心回顾

• 方程：(d(\sin\theta_m-\sin\theta_i)=m\lambda)，零级不色散
• 色散：正比于级次，反比于槽距和 (\cos\theta)
• 闪耀：槽面当小镜子，把能量赶到工作级
• 分辨率：(mN) 是上限，(N) 是被照亮槽数
• FSR：高级次必须处理级次重叠
• 偏振与杂散：效率和鬼线都要进光谱仪预算

下一节把任意（不限于周期）的位相浮雕当成可设计元件：光束整形、分束、聚焦，以及它和透镜、超构表面的边界。

数字与边界再钉一次

光栅方程 d(sinθm−sinθi)=mλ，零级不色散。角色散正比级次反比槽距。闪耀把槽面当小镜赶到工作级。分辨率上限 mN，N 是被照明槽数。自由光谱范围约 λ/m，高级次要处理重叠。狭缝过窄只掉光。全息光栅杂散低，刻划易闪耀。金属光栅 s、p 效率可差数倍。阵列波导光栅要温控。光盘是便宜的光栅方程教具，躲开零级杂斑。光栅当衰减器会把能量射向别的级，功率计在零级读到的不是全部。红外光栅热变形会让波长校准爬。

收束对照

周期量子化方向，槽形分配能量。方程管角，闪耀管亮，级次乘槽数管能分多细，自由光谱范围管会不会重叠。狭缝与充满程度决定说明书上的分辨率能不能兑现。零级当衰减器是常见假动作。偏振效率和鬼线要进光谱仪预算。光栅不是棱镜换皮，级次重叠是它必须交的税，也是角色散能做大的来源。阵列波导光栅要温控，信道中心才会稳住。

再补一刀

切尔尼-特纳是准直、色散、聚焦三步。像差让谱线变弯或拖尾，平场校正是为了给阵列探测器。线密度 600、1200、1800 是可见区常见档，红外更疏，真空紫外更密或掠入射。闪耀订货写明入射几何与波长。光纤从侧面喂光栅只照亮一部分，槽数下降分辨率下降，不要惊讶。拉曼怕杂散，全息加陷波是标配不是好看。

过线补句

槽距是宏观表面周期，闪耀面长度影响效率不改级次方向。高级次色散大但更暗，除非闪耀把能量赶过去。只照亮中心一小块，被照明槽数下降，分辨率立刻掉。偏振敏感时精密光度必须标定或加消偏器。光栅热变形在红外会让校准爬，精密仪要温控光栅座。重叠级次会假冒新谱峰，宽带必须预色散。

角色散要大就减小槽距、提高级次或走到大衍射角，三者都会让效率、重叠和偏振敏感一起涨，没有只涨色散不交税的光栅。充满孔径、匹配狭缝、躲开零级，是光谱仪把说明书分辨率兑现的三件小事。红外座要温控，否则校准会爬。
线密度、闪耀波长、被照明宽度，订货三行缺一不签。偏振效率差数倍时，定量光谱必须先标定。鬼线在拉曼里会假冒振动峰，怕杂散就选全息加陷波。
周期决定方向，槽形决定功率分配，改线密度和改闪耀不要互相替代。重叠必须预色散，否则高级次会假冒新峰。
闪耀订货写入射与波长两行。
零级不色散必须躲开。
充满光栅才算槽数。
槽数算满。

闪耀订货必须写入射几何与波长，不闪耀则能量堆在零级。
零级不色散，工作级必须躲开它。
充满才算槽数。
