3.1 偏振态的产生与描述

3.1 偏振态的产生与描述

本节摘要：偏振态描述电场矢量在垂直平面内如何随时间画轨迹。线偏振是相位差为 0 或 π 的直线；圆偏振是等振幅且相位差为 ±π/2 的圆；一般情形是椭圆。琼斯矢量用两个复数装完全偏振；斯托克斯四参数连非偏振和部分偏振也能装。自然光通过反射、散射或二向色性被「剪」出偏振。选错描述语言，后续矩阵运算会得出实验室看不到的消光。

本节导航

阅读完本节，你应当能够：

1. 由 (E_x,E_y) 振幅与相位差判断线、圆、椭圆，并指出旋向约定必须先写死
2. 写出水平线偏、45° 线偏、右旋圆偏的琼斯矢量（归一化）
3. 解释斯托克斯 (S_0) 到 (S_3) 各自对应哪类测量差分
4. 在邦加球上指出线偏赤道、圆极点、部分偏振在球内
5. 说出布儒斯特角反射为何能起偏，以及为何不是对任何界面都完美

一、轨迹比名词重要

沿 (z) 传播的单色光，横向电场两个分量：

[
E_x=A_x\cos(\omega t),\quad
E_y=A_y\cos(\omega t+\delta)
]

(\delta=0) 或 (\pi)：轨迹是直线，线偏振，方位由 (A_y/A_x) 决定。(A_x=A_y) 且 (\delta=\pm\pi/2)：轨迹是圆。其余是椭圆。椭圆不是「另一种光」，它是最一般的完全偏振；线和圆是扁到没了短轴、或长短轴相等的特例。

旋向必须声明从哪看。光学里常见「面对光源」或「顺着传播」两套，文献会打架。实验室规定：在自己的光具座上固定「迎着光看，顺时针为右旋」还是相反，写在实验记录第一页。琼斯矢量的 (+i) 对应哪一个旋向，跟这条约定绑死。换论文不换约定，符号会反。

自然光（太阳、白炽灯）在比光周期长得多的时间里，(\delta) 和方位随机跳。时间平均后没有优先方向，叫非偏振。部分偏振是完全偏振与非偏振的混合，生活中最常见：蓝天散射光、水面眩光、液晶屏漏出来的光。

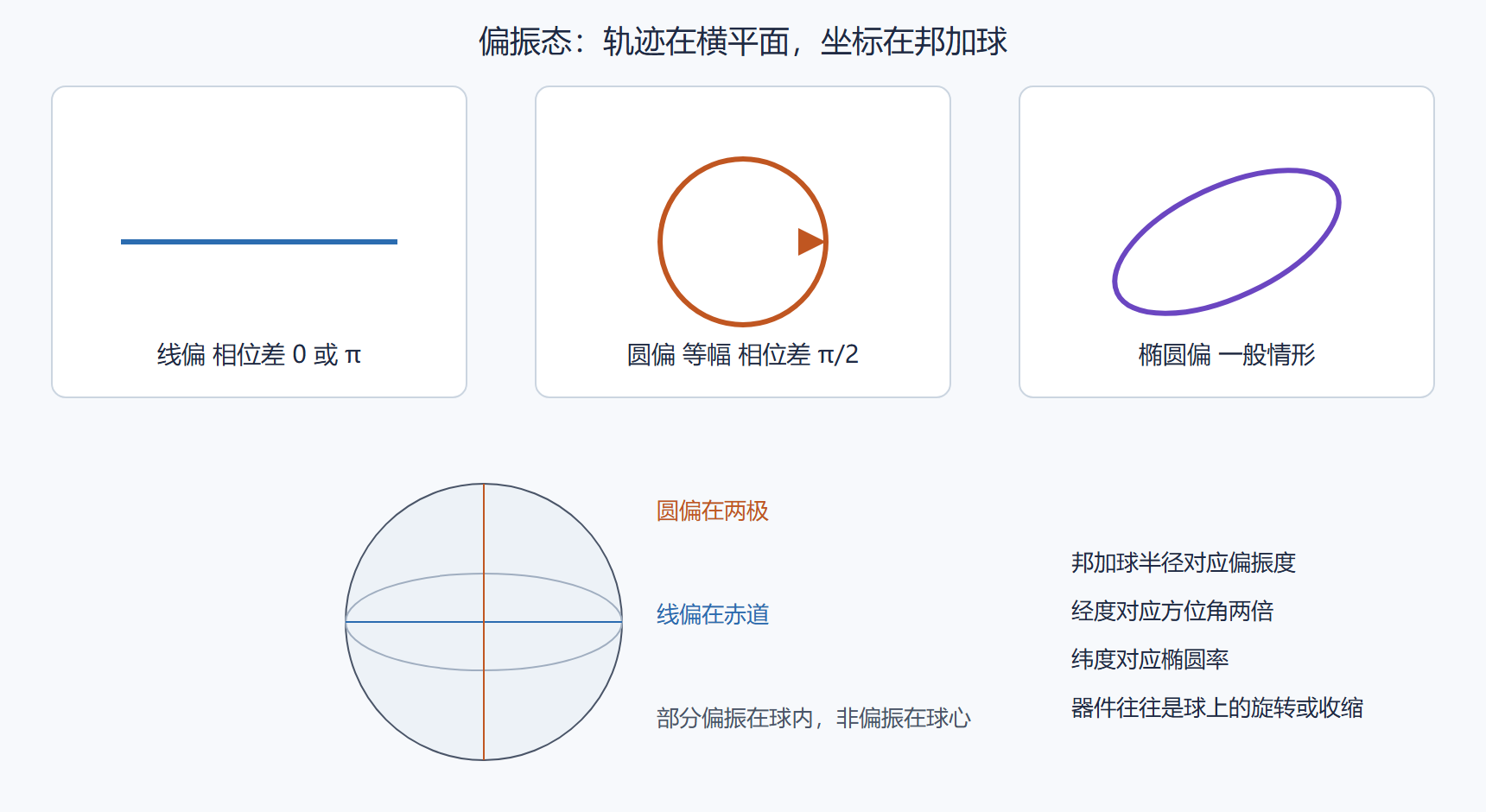

图：线、圆、椭圆与邦加球位置

图注：线偏在邦加球赤道，圆偏在两极，部分偏振在球内，非偏振在球心。器件往往是球上的旋转或收缩。

二、琼斯与斯托克斯：两套账本

完全偏振、单色、确定相位关系，用琼斯矢量：

[
\mathbf{J}=\begin{pmatrix} E_x \ E_y \end{pmatrix}
=\begin{pmatrix} A_x \mathrm{e}^{i\phi_x} \ A_y \mathrm{e}^{i\phi_y} \end{pmatrix}
]

水平线偏 ((1,0)^\mathrm{T})，垂直 ((0,1)^\mathrm{T})，+45° 为 (\frac{1}{\sqrt{2}}(1,1)^\mathrm{T})，一种圆偏为 (\frac{1}{\sqrt{2}}(1,-i)^\mathrm{T})（符号随约定）。器件是 (2\times 2) 复矩阵。琼斯算的是场，强度是 (|E_x|^2+|E_y|^2)。两束光相干叠加，必须用琼斯（或直接用电场）；把强度相加会丢掉干涉。

部分偏振、宽带、需要对接功率计，用斯托克斯参数。(S_0) 是总功率；(S_1) 是水平减垂直；(S_2) 是 +45° 减 -45°；(S_3) 是右旋减左旋（符号再约定）。偏振度 (P=\sqrt{S_1^2+S_2^2+S_3^2}/S_0)。(P=1) 完全偏振，(P=0) 非偏振。穆勒矩阵是 (4\times 4) 实矩阵，作用在斯托克斯向量上。消偏器把球半径收缩；理想偏振器把态拉到赤道上某一点并丢掉一半功率（对非偏振入射）。

马吕斯定律：线偏振器后面再放一个透振方向夹角 (\theta) 的检偏器，透过强度 (I=I_0\cos^2\theta)。这是琼斯矩阵乘完取模平方的特例，不是一条独立魔法。(\theta=90^\circ) 理论上全暗，实验室看的是消光比，由偏振器质量和光束数值孔径共同决定。

三、自然光怎样被剪出偏振

反射起偏：电介质界面，平行于入射面的 p 分量在布儒斯特角 (\theta_B=\arctan(n_2/n_1)) 反射为零（理想无吸收介质）。反射光剩下 s 分量，成为部分到接近完全的线偏。日落水面刺眼，偏光太阳镜轴竖直，就是在挡 s。金属反射也能改偏振，但布儒斯特意义不同，还有相位跃变，椭圆偏振常见。

散射起偏：瑞利散射在 90° 方向高度偏振。晴朗蓝天用偏振片可以压暗或提亮，摄影里的天空对比来自这里。多次散射（云）把偏振度打下来。

二向色性：材料对两个正交线偏吸收不同。聚合物拉伸碘染色的偏振片是廉价方案，损伤阈值低，不适合强激光。晶体偏振棱镜（格兰-泰勒、格兰-汤普森）靠双折射分束，损伤阈值高、消光比更好，体积和视场角是代价。

# 概念：马吕斯，理想线偏
I0 = 1.0
theta_deg = [0, 30, 45, 60, 90]
for t in theta_deg:
    I = I0 * (cos(t * 3.1416/180))**2
    # 0°→1, 45°→0.5, 90°→0
​

⚠️ 常见坑：对非偏振光用琼斯矢量随便写一个 ((1,1))，再乘偏振器，得出「还有一半功率且完全偏振」——功率对了是巧合，过程错了。非偏振必须先写成斯托克斯 ((1,0,0,0))，或当成两正交线偏的非相干叠加分别算强度再加。
💡 关键直觉：两束正交线偏如果相位锁定，合成的是椭圆（琼斯加法）；如果相位随机，合成的是非偏振（强度加法）。「正交」在相干世界里仍能干涉出圆偏，在非相干世界里只是功率相加。

激光常常已经高度偏振，但经过光纤、反射镜膜堆、空间光调制器，态会在邦加球上走。保偏光纤把两个线偏本征轴的传播常数拉开，减少耦合。单模光纤不保偏，温度和应力让输出在球上转，通信上要管偏振模色散，传感上有时反而利用这点。

问题：圆偏振是不是「电场在转」？

是，但转的是横向矢量末端，频率是光频，不是你能用眼睛跟的转速。圆偏通过四分之一波片可以变成线偏，这是可逆坐标变换，不是「变成另一种粒子」。

问题：偏振度和相干度是一回事吗？

不是。偏振度描述两个正交分量的相关；时间相干描述同一偏振里不同时刻的相关；空间相干描述横截面不同点的相关。三者可以独立变化。热光源可以空间滤波加窄带滤光变成高度相干却仍非偏振，也可以起偏却仍然宽带不相干。

四、把这一节接到仪器上

布儒斯特窗在激光管两端，让 p 分量低损耗进出，s 分量被抑制，于是许多气体激光天然线偏。外光路若再以 45 度打金属镜，线偏会变成椭圆，下游 PBS 漏光。保持偏振的反射要用正入射、成对转折或相位控制膜。图纸上「线偏输出」四个字，管不到第三面镜子之后。

天空偏振模式可以当免费的邦加球教具：90 度散射方向偏振度最高，雷暴前多次散射会把偏振度打下来。摄影偏振镜转一圈，最大最小之间的比就是当地的线偏度，不必买科研级偏振仪也能建立手感。

部分偏振的正确拆法：完全偏振部分用琼斯，剩余非偏振用强度。通信里的偏振模色散把脉冲在两个主态上拆开延迟，眼图闭合，这是斯托克斯在光纤里随频率转。补偿器跟踪的是球上的轨迹，不是「再加一个偏振片」。

圆偏振 3D 电影用两套圆偏把左右眼分开，头歪了仍能分像，这是圆偏相对线偏的优点；亮度折一半以上，是税。工程上没有免费的正交信道。

问题：这一节最容易测错的是什么

对非偏振光写琼斯矢量再连乘，得到假消光。圆偏和完全非偏振在只转检偏时曲线相似，不加 QWP 分不开。旋向约定不写死，左旋右旋在文献间对打。布儒斯特角当「任何界面完美起偏」，金属和多层膜不是。马吕斯零点测出残余，立刻怪偏振片，其实是孔径角、漏光和探测器偏振灵敏度。激光出厂线偏，经过三面 45 度镜后变成椭圆，下游 PBS 漏光被怪成 PBS 坏了。部分偏振拆错成强度相加或场相加，正交相干与正交非相干是两件事。邦加球半径小于 1 也可能是通道校准病态，不一定是真的部分偏振。

一小时对照练习

准备线偏、圆偏、非偏振三种光（可用起偏加 QWP 和灯泡），只转检偏与加 QWP 再转，比较两条曲线。非偏振必须走斯托克斯或非相干叠加，禁止随手写琼斯。布儒斯特角用玻璃窗验证 s 剩余，金属镜不要套这个故事。天空 90 度散射转偏振镜，读出线偏度当免费教具。激光出厂线偏经过两面 45 度镜后用检偏看还是不是线，必要时成对转折或换相位控制膜。邦加球上画出线赤道、圆两极、球内部分偏振，器件是旋转还是收缩要能指出来。

一节小结

• 态：振幅比加相位差决定轨迹；线与圆是椭圆的特例
• 琼斯：完全偏振的场语言，适合相干叠加
• 斯托克斯：功率语言，适合部分偏振与测量
• 邦加球：赤道线偏、两极圆偏、球内部分偏振
• 起偏：反射、散射、二向色性是三条常见路
• 马吕斯：检偏夹角的 (\cos^2)，理想消光是坐标轴对正

下一节进入双折射：同一块晶体里两个本征偏振走不同的 (n)，波片的延时从这里来。

数字与边界再钉一次

琼斯装完全偏振的场，斯托克斯装功率和偏振度，邦加球把后者几何化。马吕斯是琼斯取模平方的特例。非偏振是球心，部分偏振在球内，完全偏振在球面。两正交线偏相位锁定合成椭圆，相位随机则强度相加，正交一词在两种世界里不是同一件事。布儒斯特让 p 反射为零只对无吸收电介质认真成立。激光线偏出厂管不到第三面 45 度镜之后。圆偏和完全非偏振只转检偏分不开，必须加已知延时。旋向约定写在实验记录第一页，换论文做一次翻译。

收束对照

态是轨迹，语言是琼斯或斯托克斯。选错语言，矩阵会给出实验室没有的消光。起偏三条路：反射、散射、二向色性。旋向写死。正交在相干与非相干里不是同一件事。圆偏和完全非偏振只转检偏分不开。激光线偏出厂管不到第三面镜子之后。邦加球半径小于一也可能是校准病态。

再补一刀

自然光是无规混合，时间平均没有优先方向。一旦反射或二向色性打破两个分量的对等，态就出现了。把这句话和马吕斯定律连起来：检偏是投影，不是把光变成另一种粒子。实验室里先写死迎着光看的旋向，琼斯里的虚数单位才有归属。部分偏振最常见，完全偏振是激光和精心起偏之后的特例。选语言时问：我要不要做相干叠加？要，用琼斯；只要功率和偏振度，用斯托克斯。
