3.2 双折射与偏振元件

3.2 双折射与偏振元件

本节摘要：各向异性晶体里，两个本征偏振看到不同折射率，叫双折射。非常光的折射率随方向变，光轴是两者重合的方向。波片利用厚度与折射率差制造确定的相位延时：半波片转线偏方位，四分之一波片在线偏与圆偏之间翻译。偏振棱镜、薄膜偏振器、液晶盒是把双折射或二向色性做成器件。选元件先看损伤阈值、消光比、视场角和波长带宽，四者很难同时满分。

读前必看

阅读完本节，你应当能够：

1. 指出单轴晶体的 o 光、e 光与光轴关系，并说明为何沿光轴看「没有双折射」
2. 由 (\Delta n\cdot d) 计算波片的相位延时，判断它在给定波长是半波还是四分之一波
3. 写出快轴沿 (x) 的四分之一波片琼斯矩阵，并演示线偏如何变圆偏
4. 比较格兰棱镜、偏振分束立方、聚合物偏振片的适用场景
5. 解释液晶盒如何用电控制延时，从而调制透过率

一、一块晶体里的两条折射率

各向同性玻璃里，任何线偏看到同一个 (n)。方解石、石英、铌酸锂不是这样：介电张量有两个或三个主值。单轴晶体有一个光轴。垂直于光轴振动的叫 o 光（ordinary），折射率 (n_o) 与方向无关；电位移不垂直光轴的那个本征态叫 e 光（extraordinary），折射率 (n_e(\theta)) 随波矢与光轴夹角变。沿光轴传播，两态简并，双折射消失——所以显微镜的偏光附件要让样品的光轴躺在视场平面里才好看干涉色。

(\Delta n=n_e-n_o)。石英约 (+0.009) 量级（正晶体），方解石约 (-0.17) 量级（负晶体，绝对值大，适合做大分束角的棱镜）。正负只标记谁大谁小，不是「好坏」。走离（walk-off）是 e 光能流与波矢不共线，厚晶体里两束会在空间上分开。格兰棱镜就靠走离加大分离角；波片则希望走离尽量小，否则出射是两块错开的光斑。

惠更斯作图：o 波面是球面，e 波面是旋转椭球。界面上用切面求折射方向。几何光学的斯涅尔定律对 e 光要改成「沿界面的波矢分量连续」，角度不再是简单的 (n\sin\theta) 共用一个 (n)。工程上能查晶体切割方向就查，不要对 e 光盲目套空气-玻璃公式。

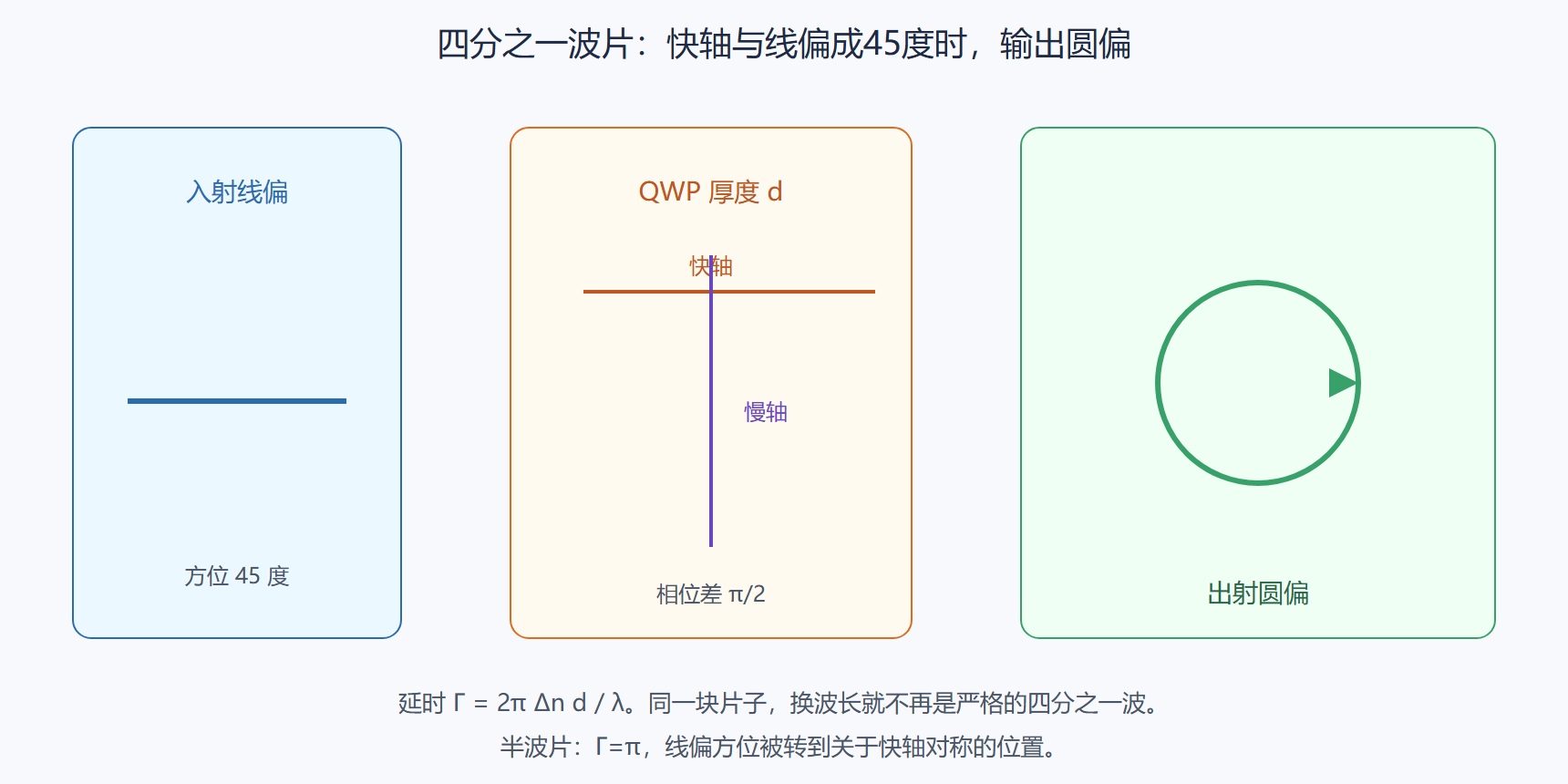

图：波片延时把线偏译成圆偏

图注：四分之一波片快轴与线偏成四十五度时输出圆偏。同一块片子换波长就不再是严格的四分之一波。

二、波片：延时器件

相位延时 (\Gamma=2\pi\Delta n, d/\lambda)。(\Gamma=\pi) 是半波片（HWP），(\Gamma=\pi/2) 是四分之一波片（QWP）。多级波片 (\Gamma=2\pi m+\pi/2) 在中心波长也对，但对波长和温度更敏感，视场角更窄。零级波片（真零级或胶合零级）带宽和角度特性好，价格高。聚合物波片便宜、大面积，消光和损伤一般。菲涅耳菱体用全反射的偏振相位差制造宽带「四分之一波」效果，体积大但色散小。

快轴是折射率较小、相位走得快的本征轴。线偏平行快轴或慢轴入射，只获得整体相位，偏振态不变。线偏与快轴成 45° 进 QWP，两个分量等幅、出射差 (\pi/2)，变成圆偏。HWP 把线偏方位转到关于快轴镜像的位置：快轴在 22.5°，可以把水平线偏转到 45°。这是激光实验里最常用的「旋转线偏」手法，比转偏振器干净——功率几乎不丢。

# 概念：快轴沿 x 的 QWP，琼斯矩阵 diag(e^{-iπ/4}, e^{iπ/4})
# 入射 45° 线偏 [1, 1]/√2
# 输出正比于 [1, i] 或 [1, -i]，即圆偏
​

三、偏振器与液晶：把态投影或电压调延时

偏振片（二向色性）吃掉一个分量，体积小、视场大、便宜，消光比通常 (10^2)–(10^4)，强光会褪色或烧。格兰-泰勒用方解石加空气隙，s 或 p 之一全反射，另一透射，消光比可达 (10^5)，接受角窄，必须准直。偏振分束立方（PBS）用多层膜的偏振选择，把 s、p 分到两个口，激光外光路极常用；膜的设计波长外消光比会掉，广角入射同样掉。

液晶盒是可控波片：分子取向被电场改写，(\Delta n_\mathrm{eff}) 随电压变。两片偏振器夹一个 TN 或 VA 液晶层，就是液晶屏的一个像素。未加电与加电对应两套延时，透过率在亮暗之间切换。响应时间、视角、色彩，全是偏振坐标里的工程。光通信里的液晶偏振控制器，是把三块波片的电压当邦加球上的旋钮。

⚠️ 常见坑：把「633 nm 四分之一波片」拿到 532 nm 当 QWP 用。延时按 (1/\lambda) 变，532 nm 上它更接近 (0.3) 波而不是 (0.25) 波，圆偏会变成明显椭圆，后面的检偏消不干净。真要宽带，用菲涅耳菱体或超消色差波片，并在说明书的波长范围内工作。
💡 关键直觉：波片旋转的是邦加球上的态，不是「滤掉某种光」。半波片几乎不丢功率；偏振器才丢功率。需要保功率转方位，用 HWP；需要投影掉一个分量，用偏振器。

应力双折射让本来各向同性的玻璃变成弱波片。夹具拧太紧、注塑件残留应力、光纤被压，都会在检偏下冒出十字或彩色。高精度偏振仪和干涉仪对窗片必须选低应力熔石英，有时还要退火。看到「不该有的漏光」，先松一松螺丝，再怀疑晶体标错快轴。

问题：e 光是不是「不遵守折射定律」？

遵守波矢形式的边界条件，不遵守「用同一个 n 的斯涅尔」。能流方向还可能与波矢不同。说它违法，是把中学公式的适用范围说太大了。

问题：波片有没有快轴标记，能不能信？

多数厂家在边沿刻点或打标。仍建议用已知线偏加检偏自己定：平行快慢轴时，检偏交叉应仍能接近消光；45° 时 QWP 后应用圆偏，检偏旋转功率几乎不变。标错 90° 等于快慢轴对调，圆偏旋向反号。

四、把这一节接到仪器上

订波片必须写：零级还是多级、工作波长、入射角范围、通光孔径、损伤阈值、快轴标记方式。多级片在 5 度入射下延时已经明显走样，会把「圆偏」变成椭圆，后续隔离器漏光。高功率激光用石英真零级或空气隙结构，聚合物片留给照明和显示。

格兰棱镜的接受角通常只有几度。扩束不好的激光打在棱镜上，边缘光线超出全反射条件，消光比从 50 分贝掉到「看起来还能用」。把棱镜当偏振片用在会聚光束里，是实验室常见的假消光来源。先准直，再投影。

液晶盒的残余延迟和温度漂移，会让「关态」不够黑。显示靠电子补偿和偏光片质量；光通信偏振控制器靠多级电压闭环。把液晶当理想电压波片，开环用在计量里，零点会爬。校准周期要写进规程。

快轴标定：已知水平线偏，交叉检偏下转波片，最暗位置对应快轴或慢轴与线偏重合。再插入 45 度位置看是不是圆偏，区分 QWP 与 HWP，也区分标错 90 度。不信任印刷箭头，信任这套动作。

问题：这一节最容易测错的是什么

633 纳米 QWP 拿到 532 当四分之一波用，延时按波长反比变，圆偏变椭圆。多级波片大角度入射，视场一开延时走样。格兰棱镜放进会聚光束，边缘超出接受角，消光比崩掉。快轴印刷箭头不复核，标错 90 度旋向反号。液晶开环当理想电压波片，温度把零点爬走。e 光套普通斯涅尔，走离方向估错，光斑变成两块。PBS 当宽带偏振器，设计角和设计波长外漏 s。高功率用聚合物片，损伤阈值先说话。波片旋转的是态，不是滤光；要保功率转方位用半波片，要用投影才用偏振器。

一小时对照练习

用已知水平线偏标定快轴：重合时交叉仍可接近消光，45 度 QWP 后检偏功率几乎不随角变。换波长验身份，633 的片子在 532 上会露馅。格兰棱镜先准直再投影，会聚光会毁掉消光比。液晶盒开环零点随温度爬，计量用途要闭环或定期标定。e 光走离用厚方解石看两斑错开，波片则应尽量看不见错开。PBS 当宽带偏振器用时扫波长和角度，漏 s 的地方画出来。保功率转方位用半波片，投影掉一个分量才用偏振器，二者不要互相替代。

核心回顾

• 双折射：两个本征偏振、两套 (n)；光轴方向简并
• 走离：e 光能流偏离波矢，棱镜利用它，波片害怕它
• 延时：(\Gamma=2\pi\Delta n d/\lambda)，波长一换，波片「身份」就变
• HWP / QWP：转方位 / 在线圆之间翻译；45° 入射是常用工作点
• 偏振器：吸收型宽而弱，棱镜型窄而强，PBS 适合分束
• 液晶：电压写延时，显示与偏振控制是同一套坐标

下一节把态的改变写成可执行的测量：旋转波片、消光比、以及应力与薄膜引起的意外延时。

数字与边界再钉一次

延时 Γ=2πΔn d/λ，波长一换身份就变，多级片对角度更敏感。半波片转方位几乎不丢功率，偏振器才投影掉一半。格兰接受角窄，会聚光毁掉消光比。液晶是电控有效双折射，开环零点随温度爬。e 光能流可与波矢不共线，厚晶体两斑错开，波片害怕这个，棱镜利用这个。PBS 膜系有设计角和设计波长，当宽带偏振器要扫曲线。快轴印刷箭头必须用已知线偏复核，标错 90 度旋向反号。高功率选损伤阈值，聚合物片留给照明。

收束对照

晶体提供两个折射率，波片把差值变成延时，偏振器把态投影掉一维。波长、角度、损伤、接受角，四者很难同时满分。快轴复核比相信印刷更便宜。保功率转方位用半波片。格兰棱镜先准直。液晶开环零点会爬。e 光走离：棱镜利用，波片害怕。

再补一刀

光轴方向两态简并，所以偏光显微镜要让样品光轴躺在视场里才好看干涉色。订货写零级还是多级，比写「四分之一波片」四个字重要。高功率选石英真零级或空气隙，聚合物留给显示。PBS 两路都用时，记住膜外波长和广角会漏。应力让玻璃变成弱波片，夹具拧太紧会在交叉偏振下冒十字，先松螺丝再怀疑晶体标错轴。
