7.1 光学测量与传感

7.1 光学测量与传感

本节摘要：光学传感把待测量写成光能读的量：光程、波长、强度、偏振、飞行时间、散斑或图像纹理。三角法量程大、精度受光斑和几何限制；干涉法精度高、量程常被模糊和空气限制；光谱法擅长成分与温度；飞行时间与激光雷达擅长距离场。选方法先写量程、带宽、精度、是否接触、环境，再选光源与探测器。校准把仪器读数绑到标准，没有校准的「纳米」只是计数器上的数字。

阅读收获

阅读完本节，你应当能够：

1. 对位移测量在三角、共焦、干涉、编码尺之间做第一轮选型
2. 说明 OCT 与白光干涉台阶仪共用低相干门，但扫描对象不同
3. 指出吸收光谱与发射光谱各自需要怎样的光源
4. 列出光电探测器的噪声项：散粒、暗电流、读出、背景
5. 解释为何偏振传感对应力和薄膜厚度特别敏感

一、先翻译被测量

位移可以是光斑在相机上的像素（三角法），可以是共焦点的轴向响应，可以是干涉条纹，可以是光栅尺的莫尔。温度可以是黑体谱（辐射测温），可以是光纤光栅的布拉格波长，可以是荧光寿命。成分可以是吸收线、拉曼位移、激光诱导击穿的原子线。同一物理量，光学编码不同，后面的抗干扰能力完全不同。

三角法：激光点或线，相机从另一角度盯，深度进像素。量程厘米到米，精度随工作距变差，表面纹理和反光会骗人。结构光把编码图案打上去，是三角法的面阵版。共焦：小孔只收焦面光，轴向扫描得轮廓，横向跟物镜 NA，适合半导体台阶、粗糙但不要太陡的面。干涉：前面第 4 章整节，纳米容易、绝对大范围难。

飞行时间：脉冲去回时间 (\Delta t)，距离 (c\Delta t/2)。电子学抖动决定厘米到毫米；单光子计时可以把某些系统做细，但仍受大气和目标散射。调频连续波（FMCW）激光雷达用拍频读距离，和干涉是亲戚。自动驾驶、测绘、机器人，选的是视场、帧率、阳光抗扰，不是实验室条纹可见度。

二、光谱与偏振传感

吸收光谱：宽带光源穿过样品，看哪些波长被吃掉。比尔-朗伯给出浓度，前提是无散射、无饱和、光程已知。发射光谱：火焰、等离子体、荧光自己发光，需要分光。激光雷达测气是把发射和吸收做成远程。傅里叶光谱（迈克耳孙扫描）在红外有通量优势，光栅光谱在可见更常见。

光纤传感：光纤既是导线也是敏感元。FBG 把应变和温度写成反射波长，分布式光纤用瑞利/拉曼/布里渊后向散射沿程成像。优点是本质安全、可埋，缺点是交叉敏感（温度应变分不开就要双光栅或参考段）。

偏振传感：弹光测应力、椭偏测膜厚与折射率、生物组织的偏振成像。第 3 章的斯托克斯在这里变成像素。环境里的窗片应力和光纤扰动是假信号来源，必须差分布或参考臂。

三、探测、噪声、校准

光电二极管、雪崩管、硅光电倍增、CCD/CMOS、热释电、测辐射热计，按波长和速度选。噪声：散粒噪声随光的泊松统计，暗电流随温度，读出噪声随电子学，背景随杂光。信噪比不是「换更贵的相机」一句话：先挡杂光、再制冷、再加积分时间，最后才换探测器。相干探测（外差）把信号搬到射频，可以接近散粒噪声极限，但要本振和偏振对齐。

传感任务书：
  被测量、量程、带宽、允许误差
  工作距离与视场
  目标表面：镜面 / 漫射 / 透明 / 多层
  环境：振动、温度、阳光、防爆
  校准周期与标准器
​

校准：用量块、标准平晶、标准气体池、黑体炉，把读数绑到 SI 或约定标准。干涉仪要用已知波长和气象修正；光谱仪要用汞灯或气体吸收线；相机要用畸变板。现场漂移（热、污染）比实验室重复性更常毁数据。报结果带不确定度，不带「我们的算法很先进」。

⚠️ 常见坑：用激光位移传感器打在透明或多层膜上，收到的是最强表面而不是你以为的那个面。透明件要换共焦、低相干或加标记层。说明书上的「纳米分辨率」常是噪声底，不是对你这块玻璃的不确定度。
💡 关键直觉：精度来自编码的细度（波长、时钟、像素）乘上几何与校准；量程来自模糊、视场、功率和遮挡。两者此消彼长。先问任务是哪一头硬，再选编码。

成像本身也是传感：显微、望远、机器视觉。计算成像把编码（结构光、掩模、波前调制）和算法绑在一起，硬件可以更简单，校准和伪影变成软件责任。第 7.3 节会回到这一点：算法不能补上没有进光瞳的高频，只能补先验允许的那部分。

问题：为什么实验室干涉仪「很准」，车间里却跳？

空气湍流和地面振动的频谱在车间更肥。共光路、更短的臂、更好的隔振、白光包络代替单色相位，都是工程降级以求稳健。准，是预算堆出来的。

问题：单光子雷达是不是一定更准？

它更善于在极弱回波里计时，不自动等于几何更准。计时抖动、大气湍流、目标闪烁仍在。光子统计改善的是探测极限，不是把三角几何改写成干涉。

四、把这一节接到仪器上

机器视觉里的「精度」常被像素当量偷换。亚像素拟合可以把重复性做得很漂亮，系统误差来自畸变标定、温度和镜头离焦。验收应用量块或陶瓷标准球走全视场，不要只用棋盘格中心。光学编码选三角还是激光轮廓仪，先看表面是不是镜面：镜面会把三角点打飞。

光纤光栅测应变必须处理温度交叉。双光栅、参考段、同时测布里渊与瑞利，都是在拆交叉项。把 FBG 当「只要波长计」用在变温现场，数据会漂亮地错。

光谱气体检测的交叉干扰：水汽和二氧化碳的吸收线到处都是。选线、选压强、选光程，比提高光源功率更重要。比尔-朗伯在高浓度饱和，表观浓度会低估。量程分段和非线性校准是产品，不是事后曲线拟合。

雷达与干涉的分工：要大范围稀疏点云，飞行时间或 FMCW；要纳米级表面，干涉或低相干。用激光雷达去测透镜面形，编码选错。用干涉仪去给汽车防撞，量程和稳健性选错。任务书两行就能挡住这两种采购。

问题：这一节最容易测错的是什么

说明书纳米分辨率当对你样品的不确定度。三角法打透明件，收到最强表面。FBG 不拆温度交叉。比尔-朗伯在饱和区报浓度。激光雷达测面形、干涉仪防撞，编码选错。亚像素重复性当系统精度，畸变标定未做全视场。光谱交叉干扰当噪声滤掉。单光子雷达当几何更准。校准周期不写，现场漂移比实验室重复性更毁数据。杂光大于读出噪声时还在换更贵相机。

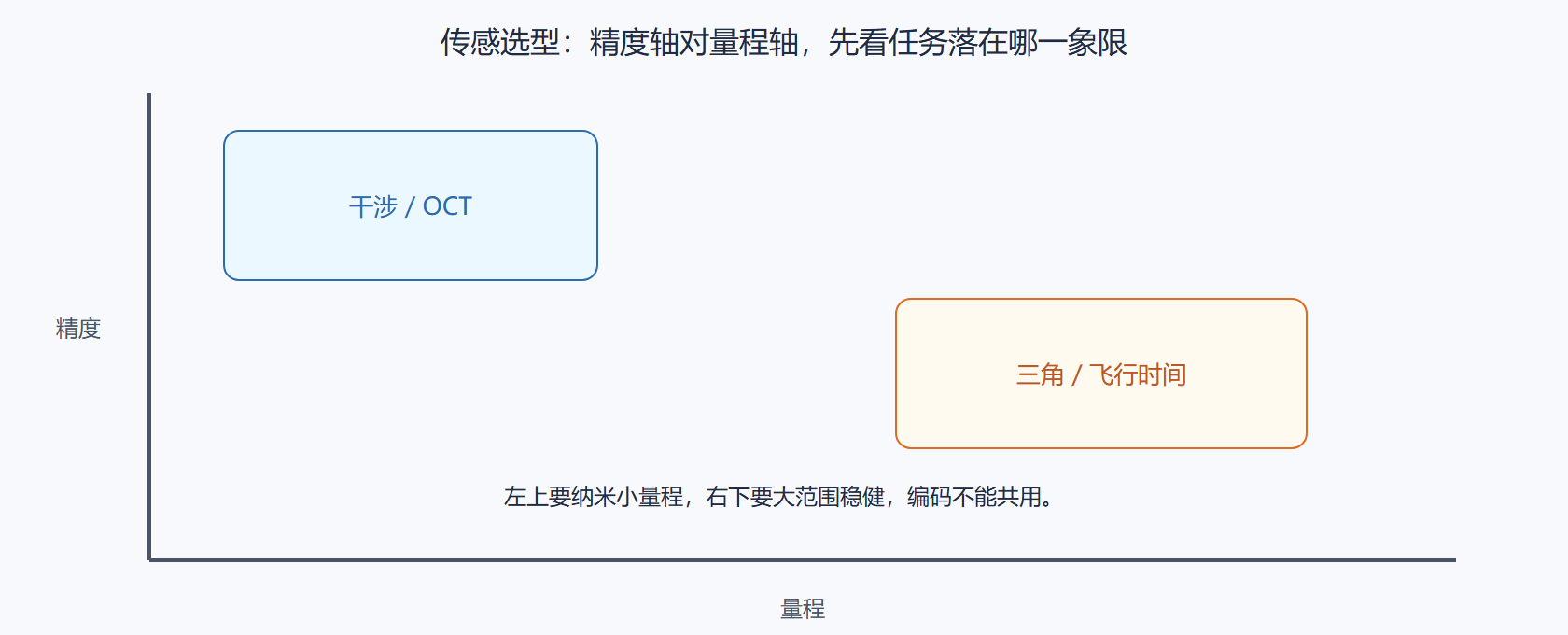

图注：精度对量程，左上是干涉与层析，右下是三角与飞行时间。编码不能共用，先看任务落在哪一象限。

一小时对照练习

任务先写量程、精度、表面类型、环境，再选三角、共焦、干涉、飞行时间、光谱、FBG。透明件不要用普通激光位移当「那个面」。FBG 拆温度交叉。比尔-朗伯饱和会低估浓度。校准器用量块、平晶、气体池、黑体，报告带不确定度。杂光大于读出噪声时先挡光。亚像素重复性不是全视场系统精度。雷达与干涉不要互相采购错编码。说明书纳米是噪声底，不是对你样品的不确定度。现场漂移往往比实验室重复性更毁数据。

一节小结

• 翻译：先把被测量写成光程、光谱、强度、时间或偏振
• 选型：量程与精度、表面类型、环境，三行决定方法家族
• 光谱 / 光纤 / 偏振：成分、分布式、各向异性各有看家编码
• 噪声：杂光往往大于读出噪声；先挡光再换探测器
• 校准：没有标准器的纳米只是计数
• 分辨率广告：看不确定度与对你样品的适用条件

下一节看元件如何被做出来，以及怎样用干涉和轮廓仪证明它配得上你的传感预算。

数字与边界再钉一次

先翻译被测量再选编码。三角量大范围怕反光，干涉要纳米怕空气振动，低相干把门变成深度，飞行时间要时钟，光谱要交叉干扰，FBG 要拆温度。校准器把读数绑到标准，没有校准的纳米是计数器。杂光常大于读出噪声。透明件激光位移收到最强表面。亚像素重复性不是全视场精度。雷达与干涉不要买错。说明书分辨率看适用条件。现场漂移比实验室重复性更毁数据。相干探测接近散粒极限，但要本振和偏振对齐。不确定度与样品一起报。

收束对照

编码先于仪器。量程与精度、表面与环境，三行选型。校准把数字变成量。杂光优先于换相机。透明件、温度交叉、饱和区，是三处假精度。不确定度跟样品走。说明书纳米是噪声底。现场漂移常常比实验室重复性更毁数据。雷达与干涉不要互相采购错。

再补一刀

结构光是三角法的面阵版。共焦怕陡坡和多层透明。调频连续波雷达与干涉是亲戚，拍频读距离。辐射测温看黑体谱，光纤光栅看布拉格波长，二者温度编码完全不同。椭偏把穆勒矩阵变成膜厚。信噪比链条：先挡杂光，再制冷，再积分，最后换探测器。标准气体池和黑体炉是光谱与温度的尺子。

过线补句

标准器与校准周期写进任务书，否则纳米只是计数。现场必须能追溯到量块、平晶或气体池中的一种。
