7.2 元件制造与检测

7.2 元件制造与检测

本节摘要：光学元件的指标写在面形、厚度、折射率均匀性、粗糙度、膜厚和应力上。经典玻璃透镜走铣磨-精磨-抛光-定心-镀膜；塑料与玻璃模造用模具把面形一次性压出，适合中大数量。检测用干涉仪看波前或面形，用轮廓仪看粗糙度，用分光光度计看膜，用应力仪看残余双折射。图纸上的 λ/10 必须写清是峰谷还是均方根、在哪一波长、口径多少。没有检测条件的公差是文学。

先说结论

阅读完本节，你应当能够：

1. 按工艺链说出透镜从毛坯到成品经过哪些会改面形的步骤
2. 解释为何定心（光轴与机械轴重合）对装调公差几乎是第一项
3. 区分面形误差、中频波纹、粗糙度各自伤害什么光学性能
4. 读懂「PV λ/4 @ 632.8 nm, CA 90%」这类标注
5. 说明镀膜前后为何都要检，以及膜应力如何让面形走样

一、面形是磨出来的，也是检出来的

玻璃毛坯先粗磨接近曲率，再精磨去亚表面损伤，抛光把粗糙度压到纳米到亚纳米（看波段）。沥青抛光、数控小磨头、磁流变（MRF）、离子束，精度与价格阶梯上升。非球面要么靠数控抛光，要么靠模造。模造：模具本身必须先被加工到更高一档精度，模具寿命和材料匹配决定成本拐点。几十片用抛光，几十万片手机镜片用模造，中间地带要算账。

定心：把光学轴（曲率中心连线）和镜框机械轴对齐，车外圆。不定心的透镜，装进镜筒就自带偏心彗差。高精度镜头的偏心以微米和角分量，机械公差和光学公差必须同一张表。胶合双胶合还要控制胶层楔和应力。

粗糙度散射杂光，中频波纹（中等空间频率）在高功率和激光谐振里特别讨厌，面形低频项对应赛德尔像差。抛光工艺对不同空间频率的抑制能力不同，MRF 擅长修低频到中频，离子束更细。只给一个 PV 值，挡不住中频。

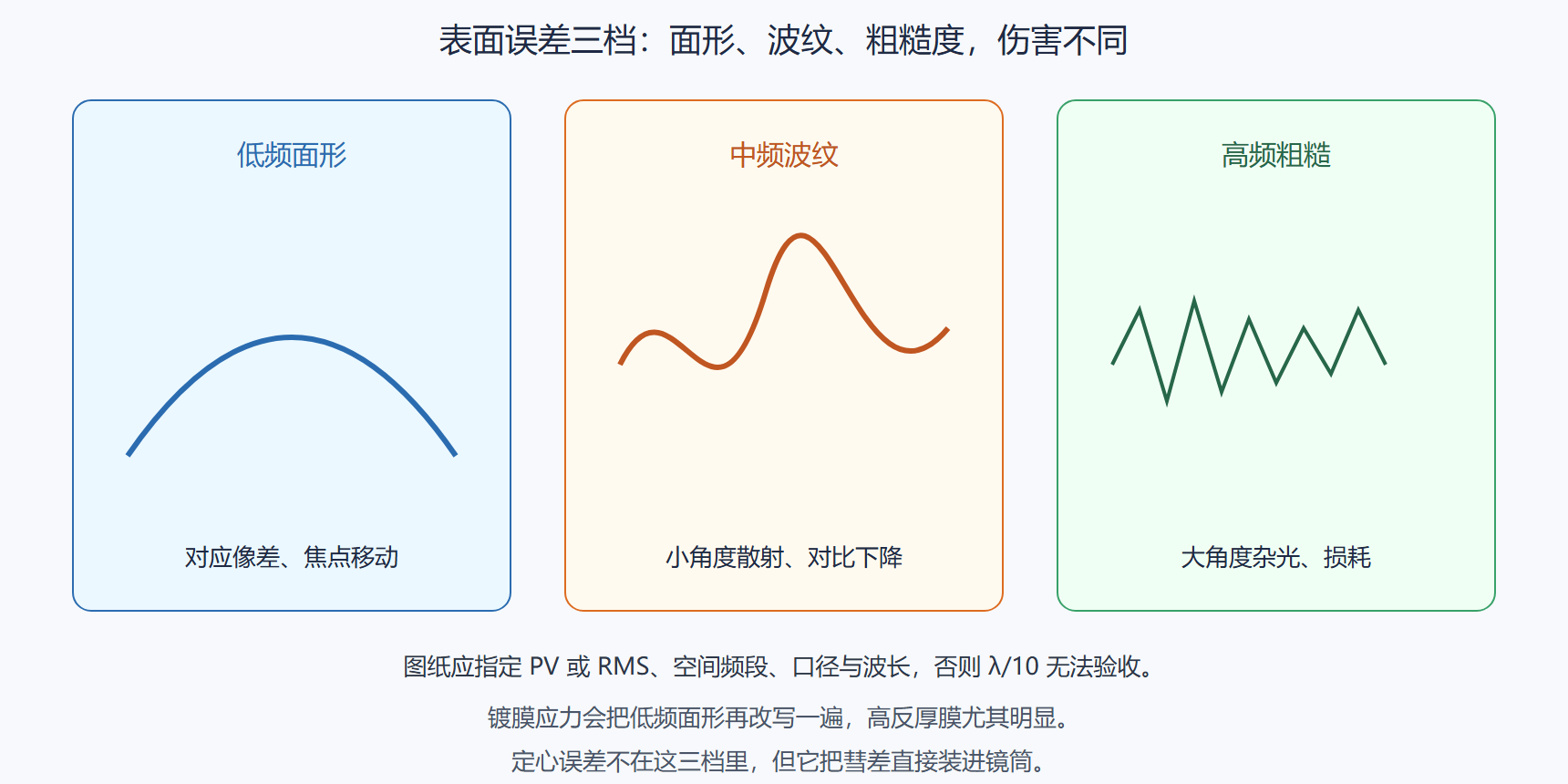

图：空间频率三档误差

图注：低频面形对应像差，中频波纹伤对比，高频粗糙变杂光。镀膜应力会再改写低频面形。

二、镀膜与材料

蒸镀、离子辅助、溅射、原子层沉积，致密性和应力不同。增透、高反、分光、滤光，第 4.2 节的设计在车间变成石英晶体监控或光学监控的一层层停表。膜厚误差让峰值波长跑掉；应力让薄基底变成土豆片。所以高精度反射镜常选足够厚的基底，或背面补偿镀，或镀后用 MRF 再修面形。

材料均匀性：光学玻璃熔炼与退火，折射率公差到 (10^{-5})–(10^{-6}) 才配得上好镜头。条纹、气泡、结石按等级验收。红外材料（Ge、ZnSe、硫系）毒性、潮解、价格另表。塑料（PMMA、COC）阿贝数和温度系数与玻璃不同，模造后还要管吸湿。

三、验收语言

「λ/10」在 632.8 nm 的 PV，换算到 10.6 μm 的 CO2 光学几乎毫无压力；同一块在 266 nm 又变成很差。口径：边缘 2 mm 常常不要（CA 有效孔径），装夹区允许烂。测试波长、入射角、偏振、温度都要写。干涉仪自身参考面的误差会印到结果上，绝对面形需要已知更好的标准或绝对检验算法。

星点或光纤点源看点扩散函数，是装成系统后的综合体检，分不清是哪一面的错，但最接近用户。零件级干涉 + 系统级星点，两级都要。只做系统级，返工会拆到哭。

零件任务书最少项：
  材料牌号与均匀性等级
  曲率 / 非球面系数 / 厚度
  有效孔径与倒角
  面形 PV/RMS 与频段
  粗糙度
  镀膜光谱与耐久
  定心公差
  标记：快轴、镀膜面、箭头
​

⚠️ 常见坑：镀完高反再拿去测面形，发现「抛光得很好的镜子变瓦了」，于是打回抛光车间。其实是膜应力。流程应是：镀前检面形、镀后检面形和光谱，应力预算事先做在基底厚度上。
💡 关键直觉：制造公差是传感精度的地板。你想在系统里看到 λ/20 的波前，零件级往往要更严，因为还有装调、热和大气。把全部预算花在设计软件的「优化到零」上，车间会用偏心把彗差还回来。

清洁与损伤：指纹的有机膜在紫外和高功率下是损伤种子。洁净流程、专用手套、正确的擦拭溶剂，写进工艺比写进「注意事项」有用。红外透镜不要用给可见玻璃的那套抛光粉随便打。

问题：塑料透镜能不能进精密仪器？

能，看温度范围和要不要长期面形。模造一致性好、重量轻，热膨胀和双折射是税。计量仪器仍偏爱玻璃；消费电子偏爱塑料。混合：玻璃做关键面，塑料做低光焦度或不敏感面。

问题：为什么有的反射镜要「零应力镀膜」？

厚多层高反的应力足以把 λ/20 推到 λ/2。离子束溅射可以更致密也可调整应力，工艺窗口窄、成本高。空间光学和环形腔激光器才会认真买这个词。

四、把这一节接到仪器上

干涉仪测面形时，被测件支撑方式必须写进报告。三点支撑的自重变形可以吃掉一块大口径镜的一半 PV。光学车间用卸荷支撑或垂直光轴，计量室用仿真分析扣掉重力。同一块镜子「水平测」和「使用姿态测」可以是两个合格证。

镀膜耐久：潮湿、盐雾、高能量激光、擦拭。通信滤光片和腔镜的环境试验完全不同。把实验室增透的胶带验收搬到车载镜头，膜会自己开裂。ISO 或军标擦拭与附着力测试，是合同语言，不是多余。

塑料模造的收缩和内应力随季节和模具温度变。首件合格不代表第十万件合格。光学面形要抽检到足以画出过程能力，不能只检外观划痕。消费电子靠数量摊模具；计量塑料件要把温度系数写进系统无热化，而不是假装它是玻璃。

亚表面损伤在紫外和高功率下会变成损伤点。抛光如果只追求粗糙度好看、留下一层损伤，激光镜会「越用越花」。MRF 或离子束的价值有时是去掉损伤层，不只是修 PV。工艺选择要看波长和能量，不看谁的光圈照片更漂亮。

问题：这一节最容易测错的是什么

λ/10 不写 PV 还是 RMS、波长、口径。镀完再怪抛光，其实是膜应力。重力支撑变形写进工件 PV。只给一个 PV 挡不住中频波纹。塑料首件合格当十万件合格。紫外高功率留下亚表面损伤层。定心不检，镜筒自带彗差。干涉仪参考面误差当工件误差。清洁不当，指纹成为损伤种子。图纸缺偏振和入射角，膜系验收各说各话。

一小时对照练习

图纸写 PV 或 RMS、波长、口径、频段、入射角、偏振，否则 λ/10 无法验收。镀前镀后都检面形，厚膜应力会把抛光成果改写成土豆片。支撑方式写进报告，自重变形可吃掉大口径一半 PV。定心把彗差装进镜筒，机械基准和光轴同一张表。粗糙度、中频、低频分栏，只给 PV 挡不住波纹。塑料看过程能力与温度系数，不看首件。紫外高功率去掉亚表面损伤层。清洁流程写进工艺，指纹是损伤种子。

核心回顾

• 工艺：磨抛或模造决定面形；定心决定光轴
• 三频段：面形、波纹、粗糙度分别伤害像差、对比、杂光
• 镀膜：光谱是设计目标，应力是隐藏的面形改写
• 图纸：波长、PV/RMS、口径、角度、偏振，缺一不可验收
• 两级检测：零件干涉 + 系统星点
• 预算：设计零像差会被偏心和应力吃掉，公差要预留

下一节把合格零件装成系统：自由曲面、计算成像、光子芯片，接口比元件更常翻车。

数字与边界再钉一次

面形、中频、粗糙度伤害不同：像差、对比、杂光。图纸写 PV 或 RMS、波长、口径、频段。定心把光轴装进机械轴，不定心自带彗差。镀前镀后检面形，膜应力改写抛光。支撑方式写进报告，重力可吃掉大口径 PV。塑料看过程能力与温度系数。紫外高功率去掉亚表面损伤。清洁写进工艺。膜系验收写角度偏振。参考面误差会印到结果上，绝对面形要绝对方法。星点是系统级体检，零件级干涉仍不可少，否则返工拆到哭。

收束对照

能验收的图纸才是公差。三频段误差、定心、镀膜应力、支撑重力，是四件让设计零像差回潮的事。两级检测：零件干涉加系统星点。清洁是工艺。波长口径偏振缺一不可验收。绝对面形要绝对方法。亚表面损伤在紫外和高功率下会变成损伤点。

再补一刀

磁流变擅长修低频到中频，离子束更细，沥青抛光看成本。模具必须比产品更高一档精度，模造拐点看数量。胶合控制胶层楔和应力。红外材料毒性潮解另表。干涉仪自身参考面会印到结果上。ISO 擦拭与附着力是车载镜头合同语言。抽检要画出过程能力，不能只检划痕。

过线补句

有效孔径之外的装夹区允许更差，但要写明。测试波长换到紫外，同一块 λ/10 会变成很差；换到长波红外又几乎毫无压力。镀膜耐久按潮湿盐雾高能量激光分档，实验室胶带验收搬到车载会开裂。抽检画出过程能力，首件合格不等于十万件合格。亚表面损伤层在紫外会变成损伤点，有时修抛光是为了去掉这一层。

验收语言必须能复现：谁测、用哪块参考面、什么支撑、什么波长。缺一项，λ/10 就是文学。
定心误差不在三频段里，但它把彗差直接装进镜筒。

镀前镀后都检面形，厚膜应力会把抛光成果改写成土豆片。支撑方式必须写进报告。
图纸缺波长口径，十分之一波长就无法验收。
零件干涉加系统星点，两级都要做。
