7.3 现代光学系统集成

7.3 现代光学系统集成

本节摘要：集成是把光源、元件、机械、电子、算法放进同一套公差和同一套坐标系。自由曲面和离轴系统用掉旋转对称，装调自由度暴增。计算成像把硬件编码交给软件解码，校准数据成为光学的一部分。集成光子把干涉仪缩进芯片，对准变成亚微米的耦合问题。成功的系统有一份接口控制文件：光轴、机械基准、电接口、软件原点、热路径、杂光路径。缺任何一项，演示可以过，量产会烂。

核心问题

阅读完本节，你应当能够：

1. 列出离轴三反或自由曲面相对共轴球面多出来的装调自由度
2. 说明计算成像不能凭空创造光瞳以外的信息，校准错了会有稳定伪影
3. 指出芯片耦合损耗来自模场失配与端面反射，而不是「波导不够先进」
4. 画一条杂光路径：从光源到探测器，不经过「设计过的像」
5. 写系统验收时必须冻结的环境：温度循环、振动、波长、供电

一、坐标系对齐是集成的第一件事

光学设计软件里的光轴、机械工程师的销钉孔、结构光算法的像素原点、机器人的工具坐标，经常是四套。集成就是强迫它们说话。自准直仪看镜面法线，激光跟踪仪或三坐标看机械，干涉仪看波前，点源看 PSF。每一套都要能转换。自由曲面没有旋转对称，不能「边转边看彗差过零」那种老技工绝活，必须靠基准镜、球基准和六自由度调整架，再加计算机优化。

热：铝镜筒和玻璃透镜的膨胀系数不同，温度一变离焦。无热化设计用材料配对或机械补偿。空间光学用低膨胀材料（微晶玻璃、碳化硅）。消费电子用软件对焦偷懒，计量仪器不能偷。上电后 LED 和激光器自己就是热源，要等热稳定再标「精度」。

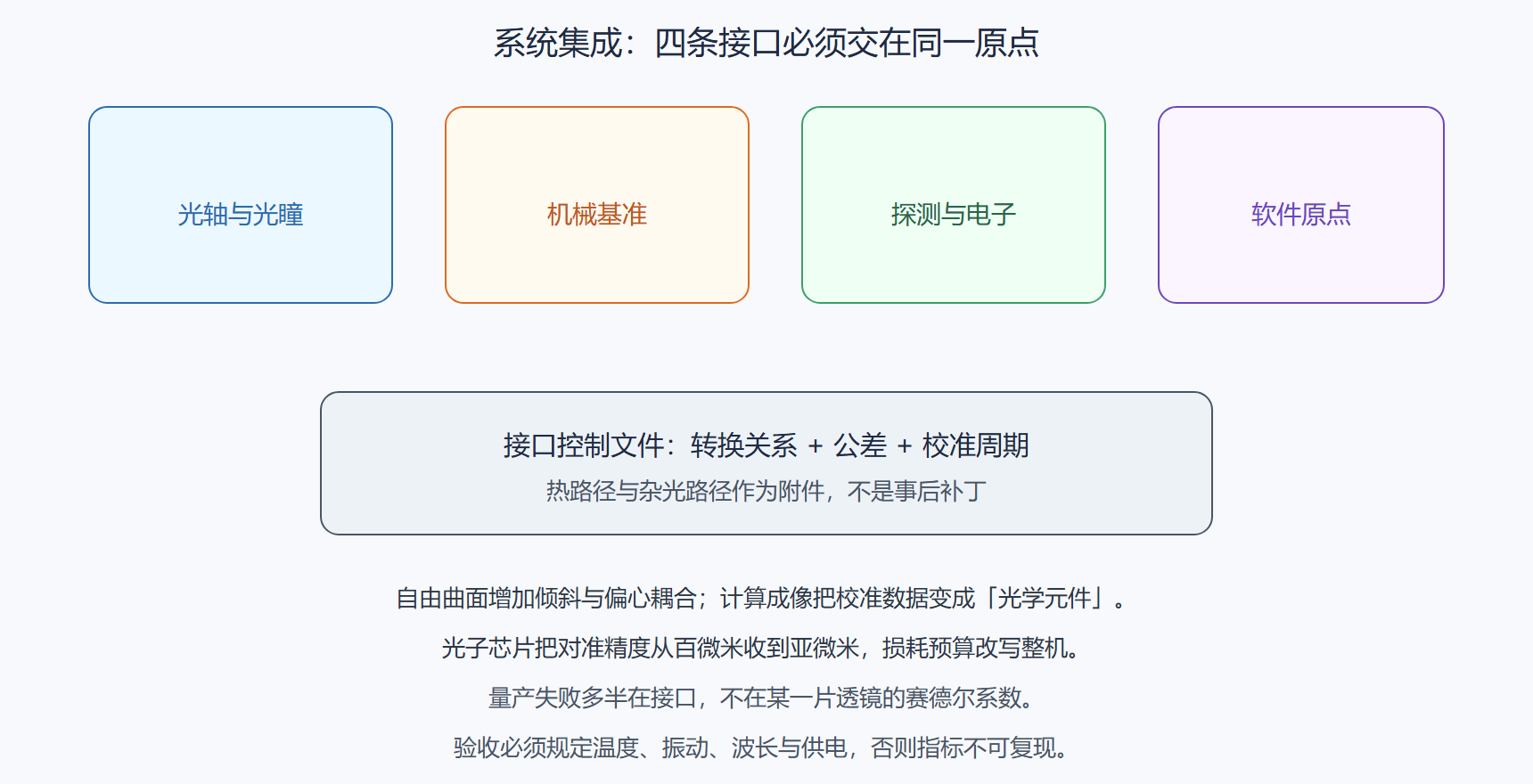

图：系统接口四条线

图注：光轴、机械基准、探测电子、软件原点必须交在同一原点。量产失败多半在接口。

二、计算成像、自由曲面、集成光子

计算成像：波前编码、光场、关联成像、深度学习重建。硬件可以更短、更暗、更无焦，算法用先验补。先验错了，幻觉很稳定——看起来比噪声还可怕。我倾向：能用光瞳和曝光解决的，不交给网络；网络只处理已经进入光瞳、被编码过的信息。校准板、点扩散函数库、坏像素表，和镜片一起出货。

自由曲面：HUD、AR 光机、离轴三反望远镜。设计自由度换体积和像质，检测要用 CGH 或计算全息零位。装调是六维优化问题，迭代测波前。没有在线计量的自由曲面产线，不要承诺消费电子交期。

集成光子：硅光、氮化硅、磷化铟把波导、耦合器、调制器、探测器做在晶圆上。和电子芯片比，它对温度和偏振更敏感，耦合损耗以 dB 计，几个 dB 就是功率预算的一半。封装（光栅耦合 vs 端面耦合）往往比芯片设计更决定产品。它不是「光学的摩尔定律已经完成」，它是把第 4 章的干涉仪缩到毫米，把第 7.2 节的公差缩到纳米。

杂光：任何能进探测器、不经过设计成像路径的光。镜头内反射（鬼像）、机械内壁、镀膜缺陷、外壳漏光。夜视和日间相机、拉曼、荧光，杂光指标可以比「MTF」更决定能不能用。逐面追鬼像、加挡光环、涂黑、设置光阑，是集成的光学活，不是美工。

三、验收与量产

实验室样机用胶带也能出图。量产要：工装可重复、校准自动化、环境箱、振动台、波长与功率的来料检。光学系统的「软件版本」包括标定文件，升级算法必须回归光学指标，不能只回归 UI。

接口核对：
  光轴  <-->  机械销钉
  出瞳  <-->  探测器靶面
  像素  <-->  软件原点
  热路径、杂光路径作为附件一起冻结
​

⚠️ 常见坑：把深度学习去模糊当成可以放松装调公差的许可证。网络在训练集的离焦范围内漂亮，出了范围出现振铃和假细节。计量和医疗尤其不能把幻觉当分辨率。装调仍要收到衍射或像差预算内，算法只做剩余。
💡 关键直觉：集成文档里最值钱的是「谁相对谁」的一张图：探测器相对出瞳、镜框相对光轴、算法相对像素。零件合格而系统不合格，十次有九次是这张图缺失。

可靠性：激光器老化、镀膜受潮、塑料蠕变、光纤接头污染。加速寿命试验要选对应力（湿、热、光通量），不要只烤温度。现场维护：可清洁的窗，而不是把第一面做成不可更换的 DOE。

问题：光子芯片会不会取代镜头？

在通信、部分传感、光谱片上实验室，会取代分立干涉仪和调制器。成像镜头的孔径和视场来自几何，芯片上的孔径以微米计，集光差四个数量级。取代的是「处理光的那一段」，不是「对着世界的那一张大嘴」。

问题：为什么 AR 眼镜还那么难？

要在眼盒、视场、亮度、色彩、重量、散热量之间同时及格。波导的效率和彩虹、自由曲面的体积、激光扫描的安全，每一条都碰到第 2–5 章的硬限制。这是集成题，不是缺一个算法。

四、把这一节接到仪器上

光机热一体化：有限元算出的变形要映射回光学软件再追一次光线，而不是看「最大位移微米数」就签字。刚体倾斜和面形弯曲对像质的杀伤不同。空间相机和车载激光雷达都会在这里翻车——位移合格，波前不合格。

杂光分析要专门追鬼像路径：哪两面反射能进像面，对应什么物方亮源。太阳、车灯、指示灯是常客。挡光环位置差一毫米，鬼像从视场外走进视场内。样机在暗室好看，外场翻车，多半是杂光任务没冻结。

光子芯片封装：光栅耦合对角度和偏振敏感，端面耦合对切割和模斑匹配敏感。FA（光纤阵列）对准是产线设备问题。芯片指标再好，封装丢掉 10 分贝，系统没有产品。光学集成的「先进性」经常停在耦合器，而不是波导损耗的第四位小数。

配置管理：标定文件、软件版本、固件、光学序列号要绑在一起。现场升级算法若未回归 MTF 和畸变，等于改了光学系统却不重测。医疗与车载认证把这一点看得比新功能更重，是有原因的。

问题：这一节最容易测错的是什么

四套坐标系不对齐：光轴、销钉、像素、机器人工具坐标。热稳定前标精度。计算成像越界先验产生稳定幻觉。自由曲面没有在线计量却承诺消费电子交期。光子芯片指标很好，封装丢掉 10 分贝。杂光暗室通过、外场翻车。软件升级不回归光学指标。最大位移微米数签字，刚体倾斜对波前的杀伤没映射回光线追迹。可清洁窗做成不可更换 DOE。量产工装不可重复，样机胶带指标当合同。

一小时对照练习

画接口图：光轴、机械销钉、探测器像素、软件原点如何转换。热路径和杂光路径当附件不是补丁。自由曲面准备六维调整和 CGH 检测，没有在线计量不要承诺消费电子交期。计算成像的校准文件与镜片一起出货，先验越界的幻觉比噪声更危险。光子芯片把损耗预算写在耦合器上，封装掉 10 分贝就没有产品。有限元位移要映射回光线追迹。软件升级回归 MTF 与畸变。可清洁窗优于把第一面做成不可更换的衍射片。环境箱与振动台是验收不是展示。

本节速览

• 对齐：光、机、电、软件四套坐标必须可转换
• 热与杂光：和像差预算同一张表
• 新架构：自由曲面买体积、计算成像买校准责任、光子芯片买耦合
• 先验：算法补不了没进光瞳的高频
• 量产：标定文件是配置的一部分，环境试验是验收不是展示
• 维护：可清洁窗、可追溯老化，比再优化 0.01 个斯特列尔有用

附录把本教程用过的坐标、符号与判据收成一张可随身查的表。

数字与边界再钉一次

光、机、电、软件四套坐标必须可转换。热和杂光与像差同一张表。自由曲面买体积交六维装调税。计算成像买校准责任，先验越界产生稳定幻觉。光子芯片买尺寸交耦合税，封装掉 10 分贝就没有产品。有限元位移映射回光线追迹，刚体倾斜和面形弯曲杀伤不同。配置管理把标定文件当光学元件。软件升级回归 MTF。可清洁窗优于不可更换第一面。环境箱振动台是验收。量产失败多半在接口不在某一赛德尔系数。芯片取代的是处理段不是对着世界的大孔径。

收束对照

接口图是最值钱的一张。新架构买到体积或算法，交的是装调、校准、耦合税。先验不能补光瞳外高频。量产把标定当配置。外场杂光与暗室不是同一个试验。有限元位移要映射回光线追迹。软件升级回归传递函数。可清洁窗优于不可更换的第一面。

再补一刀

无热化用材料配对或机械补偿，空间光学常用低膨胀材料。上电后光源自己是热源，热稳定后再标精度。鬼像路径要逐面追，挡光环差一毫米可以从视场外走进视场内。光纤阵列对准是产线设备问题。认证把标定与序列号绑定，现场升级算法必须回归光学指标。可靠性选对加速应力：湿、热、光通量，不要只烤温度。

过线补句

标定文件与软件版本、光学序列号绑在一起出货。现场升级必须回归光学指标，不能只回归界面。可清洁窗应可更换，不要把第一面做成不可维护的衍射片。加速寿命选对湿热光通量，不要只烤温度。芯片取代处理段，不取代对着世界的大孔径集光。

热稳定后再标精度，上电后光源自己就是热源。
