2.3 边界条件与静不定问题

2.3 边界条件与静不定问题

本节摘要：平衡方程需要边界条件才能定解。位移边界约束几何运动，力边界给定表面载荷；两类条件的组合决定问题是静定还是静不定。本节讲解边界的分类写法、理想化支座的陷阱，以及静不定问题的求解次序与工程意义。

方程解不完，条件来收口

三个平衡方程对应九个应力分量的偏导关系，本身远不足以确定应力场——无穷多个应力场都能满足平衡。把解钉死的，是边界上的信息。边界条件分两型：位移边界（指明某些表面点的位移，如固支端位移为零）与力边界（指明某些表面上的应力矢量，如自由面应力为零、受压面给定压强）。每段边界只会声明其一：被约束处给位移，被加载处给力。全给位移是"完全刚性装夹"，全给力是"纯加载"，混合出现才是工程常态。

写力边界有个易错细节：给定的是面力矢量，换算到应力分量时要做坐标投影。斜面上的压强 p 贡献的是法向分量，切向若还有摩擦，则同时贡献剪应力分量——摩擦被忽略时切向为零，这个"零"也是条件，漏写它等于默认存在一个未知剪力。

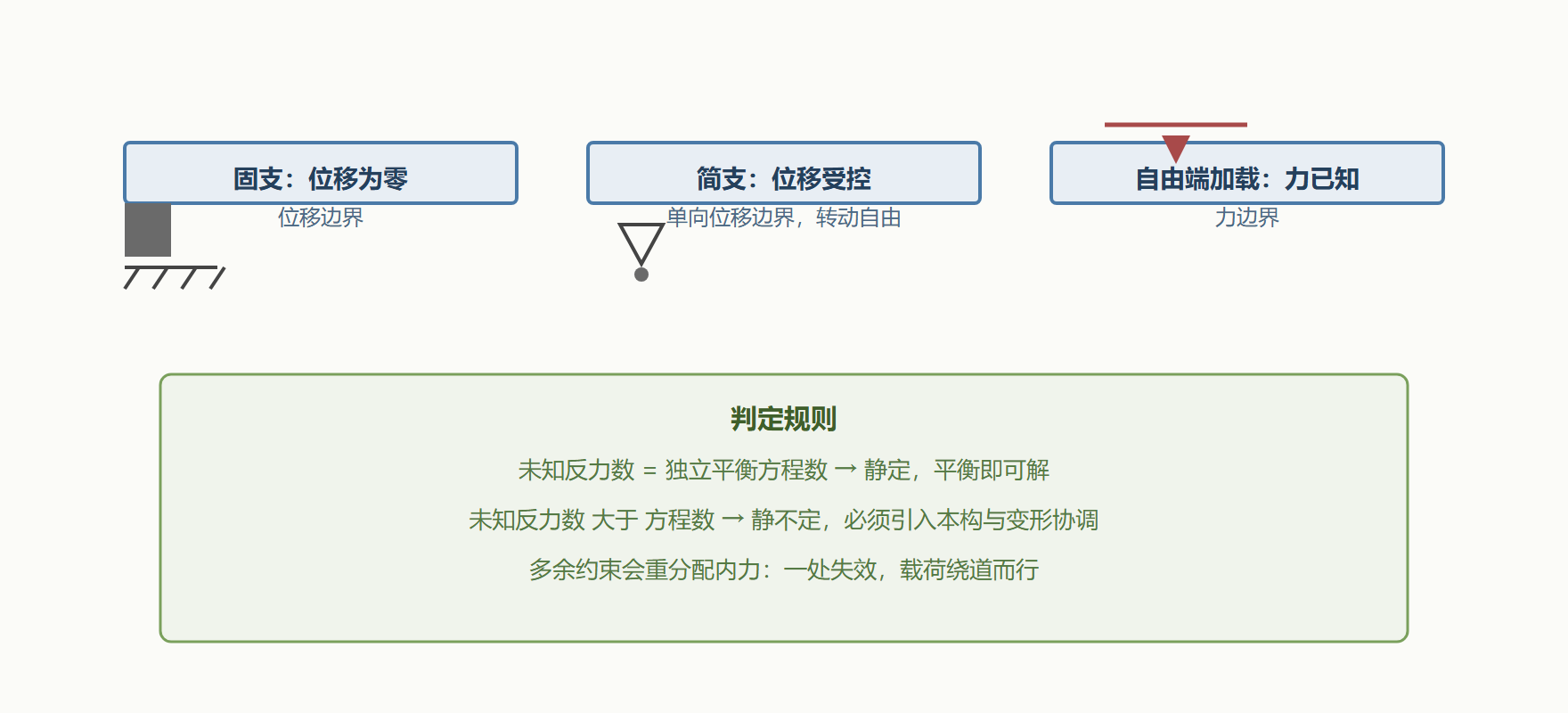

图：三类边界与静定、静不定判定

静定与静不定：分水岭在哪

数一数未知量与方程就能判定。悬臂梁：三个支反力分量对三个整体平衡方程，静定，反力与材料无关。两端固支的梁：反力六个、方程三个，多出三个"多余约束"，静不定——此时反力分配取决于构件的刚度，刚度大的部分多挑担子。这带来两个工程后果。

其一，静不定结构的内力重分配：某处屈服或断裂后，载荷改道由其余路径承担，结构不会立刻倒塌——超静定次数越高，鲁棒性越好。桥梁多根主梁、飞机多传力路径的设计逻辑就在这里。

其二，静不定问题里刚度参与决定内力：温度变化、支座沉降、装配误差这些"不产生力也产生应力"的效应只在静不定结构中出现。两根并联的杆受热，若被刚性地挡住膨胀，热应力由两边刚度分配——静定结构里温度只引起变形，不引起应力。

动手解一次静不定

最简单的静不定系统：三根杆并联吊一刚性横梁。中间杆钢制，两侧杆铝制，三杆截面积相同。列平衡方程（一个方程、三个未知轴力）后，补充变形协调（横梁保持水平，三杆伸长相同）与本构（胡克定律），全部未知量解出。

# 三杆并联吊刚性梁：静不定问题的标准解法
import math

F = 60e3                       # 总载荷 60 kN
A = 400e-6                     # 每杆截面 400 mm2
L = 1.0
E_s, E_al = 200e9, 70e9        # 钢、铝弹性模量

# 设中间钢杆轴力 Fs，两侧铝杆各 Fa
# 平衡：Fs + 2Fa = F
# 协调：Fs L /(Es A) = Fa L /(Eal A)  → Fs / Es = Fa / Eal
k_s, k_al = E_s * A / L, E_al * A / L
Fs = F * k_s / (k_s + 2 * k_al)
Fa = (F - Fs) / 2
print(f"钢杆轴力 Fs = {Fs/1e3:.1f} kN（应力 {Fs/A/1e6:.0f} MPa）")
print(f"每根铝杆轴力 Fa = {Fa/1e3:.1f} kN（应力 {Fa/A/1e6:.0f} MPa）")
delta = Fs / k_s
print(f"共同伸长量 = {delta*1000:.2f} mm")
​

钢杆轴力 Fs = 35.3 kN（应力 88 MPa）
每根铝杆轴力 Fa = 12.4 kN（应力 31 MPa）
共同伸长量 = 0.44 mm
​

判读：三杆几何完全对称放置，载荷却按刚度而非根数分配——钢杆以近三倍于铝的刚度拿走一半以上载荷。若设计者按"三杆均分"校核铝杆，会把铝杆的应力高估约六成：静不定问题的内力分布由刚度说话，这是它区别于静定问题的第一特征。

# 静不定结构的温度应力：同样的三杆系统整体升温 40 度
alpha_s, alpha_al = 12e-6, 23e-6      # 线膨胀系数 1/K
dT = 40.0

# 若无约束，铝想伸长得比钢多；协调条件逼出温度应力
# 变形协调：温度伸长 + 力伸长 相等
import numpy as np
k_s, k_al = E_s * A / L, E_al * A / L
# 方程一（平衡）：Fs + 2Fa = 0
# 方程二（协调）：Fs/k_s - Fa/k_al = dT*L*(alpha_al - alpha_s)
M = np.array([[1.0, 2.0],
              [1/k_s, -1/k_al]])
b = np.array([0.0, dT*L*(alpha_al - alpha_s)])
Fs, Fa = np.linalg.solve(M, b)
print(f"升温后钢杆轴力 = {Fs/1e3:.2f} kN（{Fs/A/1e6:.1f} MPa）")
print(f"升温后每根铝杆轴力 = {Fa/1e3:.2f} kN（{Fa/A/1e6:.1f} MPa）")
​

升温后钢杆轴力 = 14.49 kN（36.2 MPa）
升温后每根铝杆轴力 = -7.25 kN（-18.1 MPa）
​

判读：没有任何外载，钢杆却受三十六兆帕拉应力、铝杆受十八兆帕压应力——膨胀系数大的铝被压住，膨胀系数小的钢被拉出应力。——温度在静不定系统里制造了真实的应力。铁路无缝长轨的热应力、化工管线的热胀推力、精密装配的装配应力，全属此列。静定结构无此烦恼，这正是"先静定后静不定"教学次序的用意：先看清载荷的作用，再看多余约束如何改写它。

支座沉降：不加载也来应力

把"无载生应力"再演一幕。上节的三杆系统里，若一根铝杆的支座制造短了零点二毫米，强行装配后横梁倾斜又被约束矫平，等效于该杆被额外拉伸。铝杆刚度为每米两千八百万牛，乘上两乘十的负四次方米，多出的轴力约五千六百牛，装配应力十四兆帕——还没通载，账上已经记了一笔。机床地脚的调平垫铁、管道法兰的对中偏差、钢结构现场强行别棍组对的焊缝初始应力，都是这一幕的现场版。判读口诀：静不定结构里，公差就是载荷。

顺带补一条静定侧的对照：同样这根铝杆若只是斜着搭在支座上（静定支承），支座短了零点二毫米，结构整体歪过去一点，杆里依旧零应力。同一处制造偏差，静定与静不定给出两个世界，这就是支承方案评审时"宁可静定也别强行矫直"的力学出处。

本节要点回顾

• 边界条件分位移型与力型，每段边界声明其一；自由面的"应力为零"也是条件。
• 未知反力数与平衡方程数比对即可判定静定或静不定。
• 静不定结构内力按刚度分配，并产生温度、沉降、装配等无载应力。
• 内力重分配赋予静不定结构冗余与鲁棒性，是重要结构的常见选择。
• 摩擦、预紧、支座位移等边界细节的漏写，是应力计算失真的高发点。

平衡、边界两道关卡已立。材料的性格档案，下一章打开。
