6.3 剪切变形与铁木辛柯梁
6.3 剪切变形与铁木辛柯梁
本节摘要：欧拉-伯努利理论只算弯曲挠度，铁木辛柯梁把剪切挠度单列出来：w 等于弯曲项加 PL 除以 4κGA。本节给出深梁判据与剪切占比的完整演算，判读"细长梁用欧拉、深梁与薄腹板工字梁必须补剪切项"的工程分界。
平面假定欠下的账
6.2 节的平面假定说"变形后截面仍垂直于挠曲线"，这等于宣布剪切不产生变形——只对了一半。真实梁里剪力会让微元体歪斜，截面随之翘曲，梁因此多弯下去一点。细长梁里这点附加挠度微不足道，欧拉理论赚了；跨高比小、或者腹板薄的梁里，它涨到不可忽略。铁木辛柯的修正并不推翻平面假定，而是给它打补丁：截面仍假设保持平面，但不再垂直于挠曲线，多出来的转角就是平均剪应变 γ 等于剪力 V 除以 κGA。其中 κ 是剪切修正系数，矩形截面取六分之五，工字梁按腹板面积折算，通常只有零点三到零点四五。
跨中集中载荷下，铁木辛柯梁的跨中挠度写成两笔账：w 等于 PL³ 除以 48EI，加上 PL 除以 4κGA。第一笔随跨长三次方涨，第二笔只随跨长一次方涨——两笔账的比值就是本节的核心判读量：跨长越长，剪切占比越低；跨高比越小、腹板越薄，剪切越躲不开。

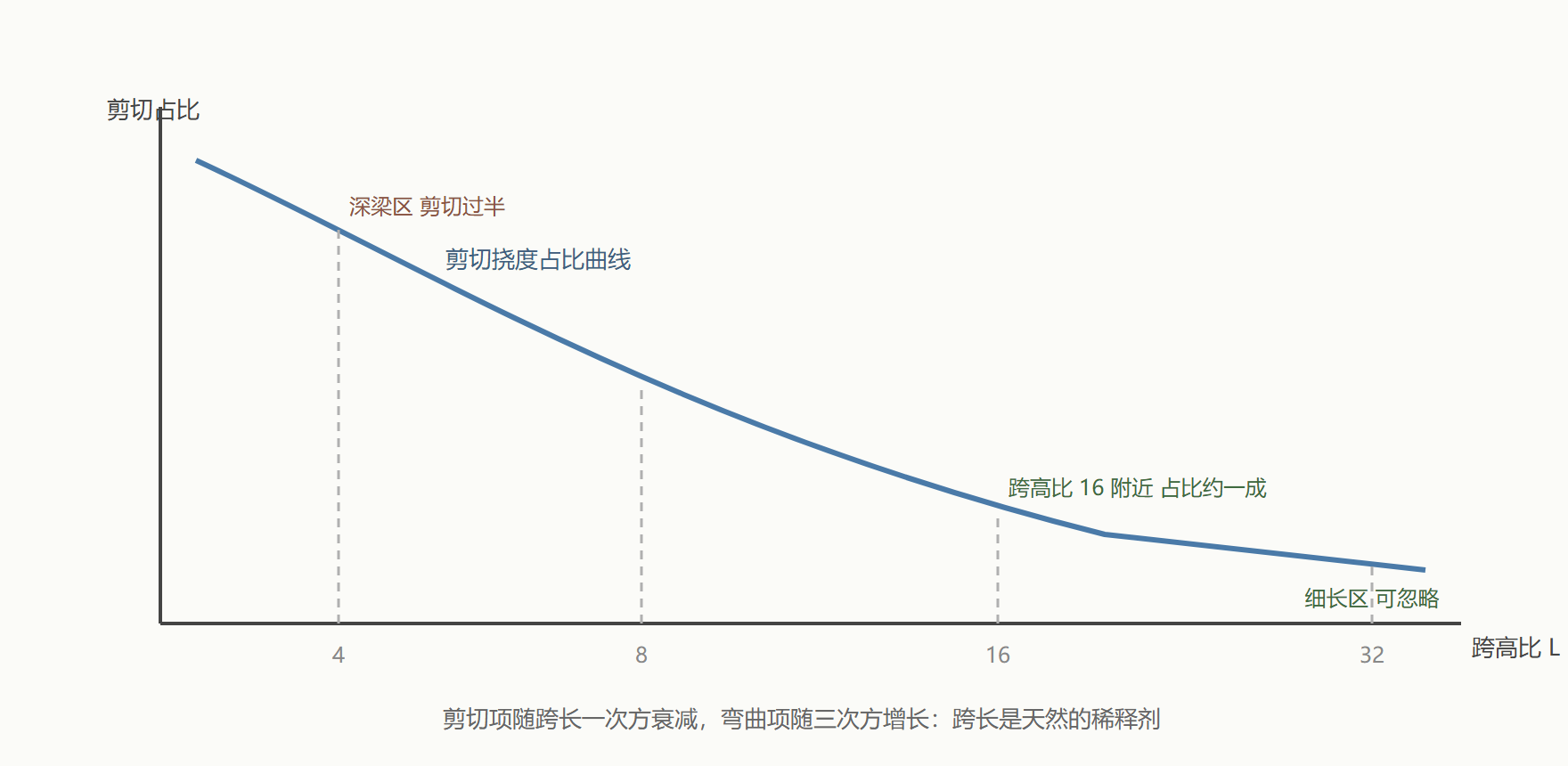

图：挠度的两笔账及其占比随跨高比的变化
深梁判据：一份占比表
试件是钢制矩形梁，宽一百毫米、高三百毫米，跨中集中载荷一百千牛，E 取两百吉帕、G 取七十六点九吉帕（仍是 3.2 节换算出的那对常数），κ 取六分之五。把跨高比从四扫到三十二，逐档记录两笔挠度。
# 欧拉 vs 铁木辛柯：剪切挠度占比随跨高比变化 import math b, h = 0.100, 0.300 E, G, kappa = 200e9, 76.9e9, 5/6 P = 100e3 A, I = b*h, b*h**3/12 print("L/h 跨长 m 弯曲挠度 mm 剪切挠度 mm 剪切占比") for lh in (4, 8, 16, 32): L = lh * h w_b = P * L**3 / (48 * E * I) # 弯曲挠度 w_s = P * L / (4 * kappa * G * A) # 剪切挠度 print(f"{lh:3d} {L:5.1f} {w_b*1e3:9.4f} {w_s*1e3:9.4f} " f"{w_s/(w_b+w_s)*100:5.1f} %")
L/h 跨长 m 弯曲挠度 mm 剪切挠度 mm 剪切占比 4 1.2 0.0080 0.0156 66.1 % 8 2.4 0.0640 0.0312 32.8 % 16 4.8 0.5120 0.0624 10.9 % 32 9.6 4.0960 0.1248 3.0 %
判读这份占比表：跨高比到四时剪切贡献超过弯曲项本身——欧拉梁在这里完全失真，挠度被低估六成六；跨高比十六是常见的"舒适区边界"，剪切占比一成上下，做精确设计就补上；到三十二，剪切只剩百分之三，欧拉理论名正言顺。这解释了规范与手册里的经验条款：深梁（牛腿、墙梁、转换梁）必须按深梁理论或实体元分析，不许套用查表挠度公式。判读顺序永远是先看跨高比，再谈公式选择。
等重量对决：工字梁的薄腹板代价
6.2 节说过截面效率，这里结算它的代价。试件一对：工字钢 IPE300（高三百毫米、截面面积五点三八乘十的负三次方平方米、惯性矩八点三五六乘十的负五次方，κ 取零点四），与同重量、同高度的实心板条（宽仅十八毫米，κ 取六分之五）。同样跨长三米、跨中集中五十千牛，两种截面各记两笔账。
# 等重量对比：IPE300 与 实心板条 300x18 L, P, E, G = 3.0, 50e3, 200e9, 76.9e9 h, A = 0.300, 5.38e-3 cases = [ ("IPE300", 8.356e-5, 0.40), ("板条300x18", A / h, 5/6), # 同重量实心板条，宽由面积反解 ] for name, I, kappa in cases: w_b = P * L**3 / (48 * E * I) w_s = P * L / (4 * kappa * G * A) print(f"{name}: I = {I:.3e} 弯曲 {w_b*1e3:6.3f} mm " f"剪切 {w_s*1e3:6.3f} mm 剪切占比 {w_s/(w_b+w_s)*100:5.1f} %")
IPE300: I = 8.356e-05 弯曲 1.683 mm 剪切 0.227 mm 剪切占比 11.9 % 板条300x18: I = 4.035e-05 弯曲 3.485 mm 剪切 0.109 mm 剪切占比 3.0 %
判读这场对决：同样的每米重量，IPE300 的弯曲刚度是板条的两倍多——翼缘把材料举到离中性轴最远处，6.4 节要讲的截面效率在起作用。但代价同样清楚：薄腹板贡献的受剪面积小，剪切挠度占比从百分之三抬到接近百分之十二。两条曲线拼出的工程画像：跨度大、载荷匀的楼面梁，工字截面净赚；跨度短、载荷以集中剪力为主的梁（主梁节点区、设备支座梁），肥实的实心或箱形截面反而稳。截面选型从来不是单指标排序，是两笔账的加权。
什么时候必须换工具
把判读规则收拢：跨高比大于十的实心矩形梁、大于十五的工字梁，欧拉公式够用；以下区间，挠度补剪切项，铁木辛柯梁理论是性价比最高的修正；跨高比小于四的深梁，剪切成主导，平面假定本身失效，改用深梁理论或弹性力学方法（第五章的应力函数仍能解一部分）。第九章的有限元会把这条分界自动化——梁单元内部就有剪切修正开关——但开关该不该打开，判断权仍在工程师手里，依据就是本节这张占比表。
连接件也要吃剪切账
组合梁（钢梁加混凝土板，靠栓钉连接）把剪切账再翻一层：弯曲剪流沿界面流动，栓钉按间距承受并传递它——支座附近剪力最大，栓钉间距就得加密。若把栓钉当作摆设，界面滑移让两种材料各弯各的，组合截面退化成"两根并排的单梁"，惯性矩缩水到组合值的几分之一，挠度立涨。这与薄腹板的教训同源：剪切传递路径是刚度的隐形前提。判读组合结构时多问一句"界面靠什么传剪"，答案的疏密（栓钉间距、焊缝长度）就是挠度账本的附录页。
本节要点回顾
- 剪切让截面翘曲，欧拉理论的"截面垂直挠曲线"只在细长梁成立。
- 铁木辛柯修正：截面保持平面但不保持垂直，剪应变 γ 等于 V 除以 κGA。
- 剪切挠度随跨长一次方、弯曲挠度随三次方，跨高比是占比的决定量。
- 跨高比四的深梁剪切占比过半，欧拉挠度可低估六成以上。
- 等重量下工字梁弯曲效率高两倍，薄腹板的剪切占比代价同步上来。
梁的两笔账都算清了，还欠一件工具：I 与 W 到底怎么算。下一节解剖截面。
