6.4 截面几何性质

6.4 截面几何性质

本节摘要：惯性矩 I 与截面模量 W 是梁公式的"截面户口"。本节用 T 形截面演示形心、平行轴定理与不对称截面两侧模量判读，再用 Z 形截面算出主惯性轴——没有对称轴的截面，弯曲平面与加载平面会分家，这是檩条与冷弯薄壁件翻车的经典根源。

I 与 W 从哪来

前两节的公式里反复出现 I 和 W，本节把它们的来历摊开。惯性矩是截面上每块微面积乘以到轴距离平方的总和，量纲长度的四次方——平方意味着离轴远的材料权重极大，这是"材料往外放"一切技巧的数学根源。截面模量 W 等于 I 除以边缘纤维到中性轴的距离，直接把弯矩换算成表层应力。算组合截面只有三步：把截面切块、对参考轴取静矩求形心、用平行轴定理把各块的自身惯性矩搬到形心轴上。三步谁也绕不开，但每步都是加法和乘法，真正的功夫在判读：算完之后，哪些数字在说话。

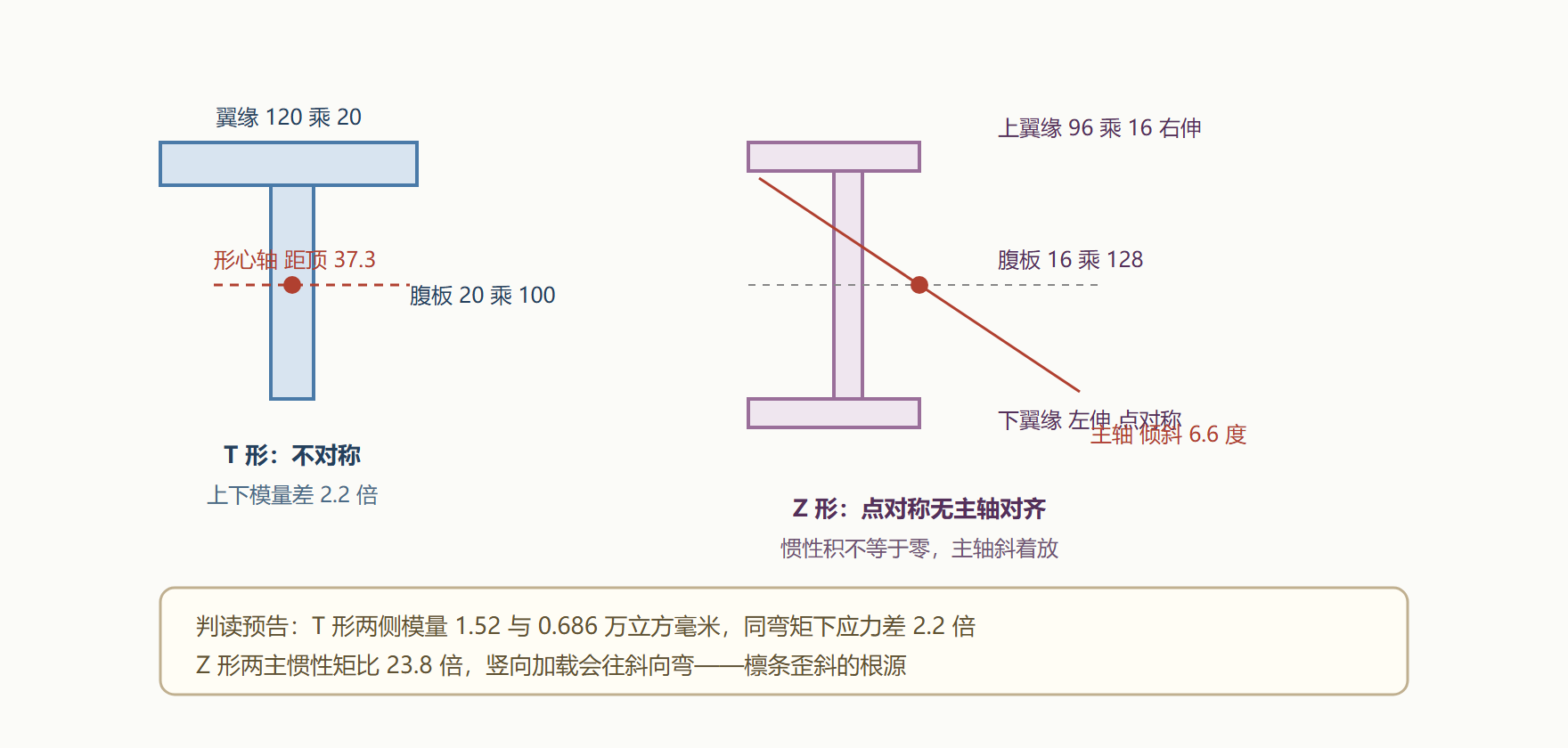

图：T 形与 Z 形截面的几何标注与主轴方向

T 形截面：形心、平行轴与两侧模量

试件是混凝土梁里最普通的 T 形钢件版本：翼缘一百二十乘二十，腹板二十乘一百，全高一百二十毫米。先求形心——翼缘面积两千四，自身形心距顶十毫米；腹板面积两千，自身形心距顶七十毫米；加权平均得形心距顶三十七点二七毫米。再用平行轴定理把两块自身的惯性矩搬到形心轴：每块贡献"自身惯性矩加面积乘距离平方"。

# T 形截面：形心、惯性矩、两侧截面模量
fl_w, fl_t = 120, 20        # 翼缘 宽 x 厚 mm
web_t, web_h = 20, 100      # 腹板 厚 x 高 mm

A1, y1 = fl_w*fl_t, fl_t/2
A2, y2 = web_t*web_h, fl_t + web_h/2
yc = (A1*y1 + A2*y2)/(A1 + A2)
print(f"形心距顶 = {yc:.2f} mm，总面积 = {A1+A2} mm2")

I = (fl_w*fl_t**3/12 + A1*(yc-y1)**2
     + web_t*web_h**3/12 + A2*(y2-yc)**2)
print(f"对形心水平轴 I = {I:.3e} mm4")

c_top, c_bot = yc, fl_t + web_h - yc
M = 5e6                      # 弯矩 N·mm
print(f"上边缘 W = {I/c_top:.3e} mm3，σ 上 = {M/(I/c_top):.1f} MPa")
print(f"下边缘 W = {I/c_bot:.3e} mm3，σ 下 = {M/(I/c_bot):.1f} MPa")
​

形心距顶 = 37.27 mm，总面积 = 4400 mm2
对形心水平轴 I = 5.674e+06 mm4
上边缘 W = 1.522e+05 mm3，σ 上 = 32.8 MPa
下边缘 W = 6.858e+04 mm3，σ 下 = 72.9 MPa
​

判读三行记录：同一个弯矩，下边缘应力七十二点九兆帕、上边缘只有三十二点八——差出二点二倍。这不是计算误差，是 T 形的几何事实：形心偏向翼缘，下边缘离中性轴远，而 W 是 I 除以边缘距离。不对称截面的"一个 W"根本不存在，必须上下各记一个。判读要点有两层：脆性材料（抗拉弱）的受拉边要放在模量大的一侧；验算时两侧都要过一遍，只查一侧是初学者高频错误。平行轴定理里"面积乘距离平方"这一项在 T 形里占了总惯性矩的近七成——形心一旦定错，后面全盘皆错，所以形心永远是第一个复核对象。

Z 形截面：惯性积与主惯性轴

试件换成冷弯薄壁檩条常用的 Z 形：上下翼缘各九十六乘十六、反向伸出，腹板十六乘一百二十八。点对称让形心天然落在中心，但坏消息在后面：对水平、竖直轴的惯性积 Ixy 不等于零——截面上"左上与右下"的面积分布失衡，弯矩沿水平轴压上去，中性轴却不在水平方向。

处理工具有两个。其一，惯性积本身就是"歪"的度量，Ixy 为零截面才"正"。其二，旋转坐标轴总能找到一组使 Ixy 归零的方向——主惯性轴，倾角与两个主惯性矩由平面应力变换的老朋友（莫尔圆）给出，公式与主应力计算同构。

# Z 形截面：惯性积与主惯性轴
import math

Ix, Iy, Ixy = 9.960e6, 5.510e5, 1.100e6   # mm4，三分块积分所得

theta = 0.5 * math.atan2(2*Ixy, Ix - Iy)   # 主轴倾角
Imean = (Ix + Iy) / 2
R = math.sqrt(((Ix - Iy)/2)**2 + Ixy**2)   # 莫尔圆半径
print(f"主轴倾角 = {math.degrees(theta):.2f} 度")
print(f"主惯性矩 Imax = {Imean+R:.3e} mm4，Imin = {Imean-R:.3e} mm4")
print(f"两主轴惯性矩比 = {(Imean+R)/(Imean-R):.1f}")
​

主轴倾角 = 6.58 度
主惯性矩 Imax = 1.009e+07 mm4，Imin = 4.241e+05 mm4
两主轴惯性矩比 = 23.8
​

判读这份档案：主轴只斜了六点六度，两主惯性矩却差二十三倍——Z 形接近"单方向最强"的板式截面，刚度几乎全押在倾斜六点六度的那根轴上。竖向载荷压上檩条，弯矩要在两根主轴上分解，挠度方向随之偏离载荷方向几度：单根 Z 檩条看不太出来，一排檩条同向歪斜就肉眼可见，工程上的对策是把相邻檩条翼缘反着装、拉条拉平。第四章"主应变"、第三章"主应力"、本节"主惯性矩"——主轴语言在固体力学里第三次出现，变换公式同源，请把它们串成一条线记。

W 与 I 的比值：一张效率标签

判读截面还可以只看一个比值：W 除以 I 等于一除以边缘距离。比值越高，同样的惯性矩下边缘应力越小——薄壁大高度截面的天然优势。把常用截面按此排个座次：同面积下，实心圆 W 比 I 约一点七比一（d 除以四比 d 除以八），矩形二比一（h 除以三比 h 除以六），工字钢接近零点九到一点一乘 h 分之一的高比值——腹板把"死重量"省掉，边缘距离却保持满额。冷弯薄壁型钢把这个思路推到极限，也把局部屈曲的隐患一并买进来（第七章接手）。选型时用 W/I 做第一轮粗筛，再用具体应力细算，效率立见。

本节要点回顾

• 惯性矩对距离平方加权：材料离中性轴越远贡献越大，是截面设计的核心杠杆。
• 组合截面三步：切块、静矩定形心、平行轴定理搬惯性矩，形心错则全错。
• 不对称截面上下模量不同：T 形两侧 W 差二点二倍，两侧都要验算。
• Ixy 不为零意味着截面"歪"，主惯性轴是让 Ixy 归零的方向。
• Z 形檩条主轴斜六点六度、两向刚度差二十四倍：竖载斜弯，靠反装与拉条纠正。

截面户口备齐，构件试验段完工。下一章换一种破坏方式：不靠高应力，靠突然侧弯。
