7.3 缺陷敏感与后屈曲

7.3 缺陷敏感与后屈曲

本节摘要：初缺陷把完美分岔改成圆头路径，不同构件对缺陷的敏感度天差地别：杆温和、板有后屈曲富余、壳最致命。本节演算薄板有效宽度的富余量、圆柱壳的折减幅度与框架 P-Δ 效应的 Merchant-Rankine 插值，把失稳设计的折扣体系一次算清。

完美是理论，缺陷是工程

7.1 节的刚性杆模型已经给出信号：初缺陷没有改变极限载荷，却把"加载后突然弯"改成"从加载就在弯"。这条信号在真实构件里被放大或缩小，取决于构件的失稳类型。判读的第一定律：分岔点失稳对缺陷温和，极值点失稳对缺陷致命。直杆属于前者——缺陷让挠度提前发展，极限载荷只小幅下移；圆柱壳属于后者——百分之一量级的几何偏差能让临界载荷跌掉一半以上，航天与储罐规范因此把壳的许用值压到经典解的两三成。

薄板最有趣，介于两者之间还倒赚：屈曲之后载荷不但没有见顶，膜力的重新分布反而让板继续扛，直到受压带屈服才真正用尽。这份"屈曲后富余"被冷弯薄壁型钢规范翻译成有效宽度法——本节把它算出来。

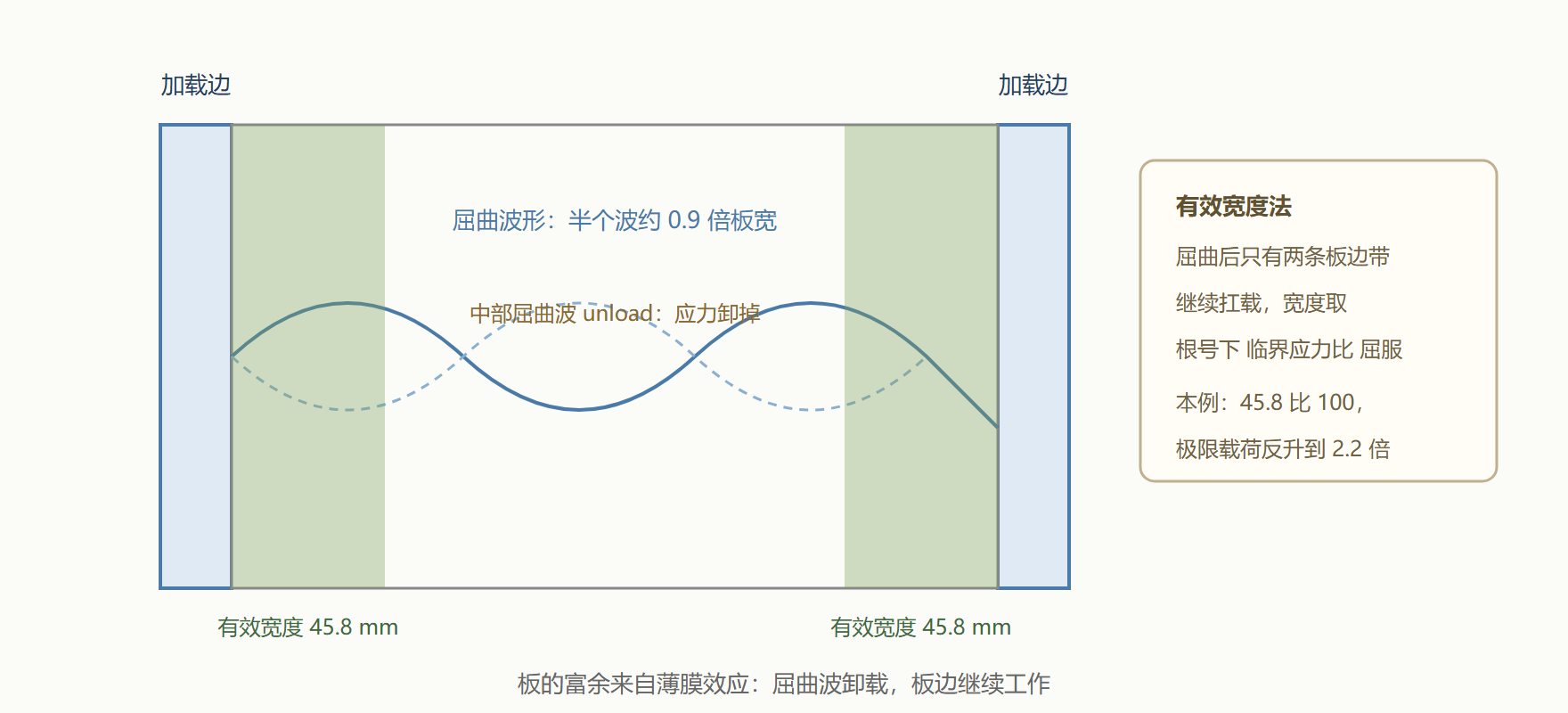

图：受压薄板的屈曲波形与有效宽度

薄板后屈曲：把富余算成数字

试件是一块冷弯薄壁板的受压板件：宽厚比 b/t 等于一百，四边简支，钢材 E 等于两百吉帕、ν 等于零点三、屈服三百四十五兆帕。第一步算弹性屈曲应力，四边简支单向受压的屈曲系数 k 取四：σ_cr 等于 kπ²E 除以 12(1−ν²)(b/t)²。第二步用冯卡门的抛物线近似算有效宽度 w_e 等于 b 乘根号下 σ_cr 比 fy。第三步对账：屈曲前的承载与屈曲后极限承载相比，富余几成。

# 受压薄板：屈曲应力、有效宽度与后屈曲富余
import math

E, nu, fy = 200e9, 0.30, 345e6

def plate_case(bt):
    k = 4.0                                  # 四边简支 单向受压
    s_cr = k*math.pi**2*E/(12*(1-nu**2)*bt**2)
    w_e  = bt*math.sqrt(s_cr/fy)             # 有效宽度（板厚=1）
    reserve = (w_e*fy)/(bt*s_cr)             # 极限载荷 对 屈曲载荷
    print(f"b/t = {bt:4d}: σ_cr = {s_cr/1e6:6.1f} MPa  "
          f"w_e/b = {w_e/bt:.2f}  后屈曲富余 = {reserve:4.2f} 倍")

for bt in (60, 100, 150):
    plate_case(bt)
​

b/t =   60: σ_cr =  200.8 MPa  w_e/b = 0.76  后屈曲富余 = 1.31 倍
b/t =  100: σ_cr =   72.3 MPa  w_e/b = 0.46  后屈曲富余 = 2.18 倍
b/t =  150: σ_cr =   32.1 MPa  w_e/b = 0.31  后屈曲富余 = 3.28 倍
​

判读三行记录：宽厚比一百的板在七十二兆帕就屈曲——只有屈服的两成，按强度逻辑早就"报废"。但对账结果反转：极限载荷是屈曲载荷的二点一八倍，比屈服下的全截面承载（宽厚比一百的板按全截面屈服折算）也不逊色。富余随宽厚比放大：宽厚比一百五十时达到三点二七倍。这份记录的工程含义直接写进了冷弯型钢规范：受压板件允许屈曲，设计截面时用有效宽度替代实际宽度，屈曲不再是禁区而是常态工作点。同时注意边界条件是富余的前提——加载边不直、支承不成框，富余立刻打折，规范里的折减系数管的正是这些施工偏差。

圆柱壳：另一端的记录

对照件是受轴压的薄壁圆柱壳，半径厚度比 R/t 取五百，经典临界应力 σ_cl 等于零点六零五 E 乘 t 除以 R，即零点六零五乘两百吉帕除以五百，二百四十二兆帕。理论漂亮，实验残忍：十九世纪以来轴压壳的实测值散布在经典解的两成到六成之间，制造偏差一个百分点的凹瘪就能触发提前跳塌。规范的对策是把经典解乘以零点二到零点三的折减系数使用，并且对初始偏差幅值、测点密度写进制造条款——壳的缺陷敏感不是理论瑕疵，是这类构件的物理本性，折扣是设计的一部分。

框架的 P-Δ 与 Merchant-Rankine

多层框架没有几何分岔可抓，失稳藏在几何非线性里：竖向载荷 P 作用在已经侧移 Δ 的柱端，附加倾覆力矩 P 乘 Δ 让侧移进一步放大，侧移又喂大附加力矩——正反馈。侧移内力按放大系数一除以一减 P 比 P_E 放大，P_E 是该层的弹性临界载荷：P 达到 P_E 一半时内力放大一倍，到九成时放大十倍，收敛失控的影子已经出现。框架真正的极限载荷介于"结构塑性极限"P_pl 与"弹性分岔"P_E 之间，Merchant-Rankine 插值给了可手的估计：P_M 等于 P_pl 乘 P_E 除以 P_pl 加 P_E。

# 框架失稳：P-Δ 放大与 Merchant-Rankine 插值
import math

P_E, P_pl = 2000.0, 1200.0              # 弹性临界载荷与塑性极限 kN
P_M = P_pl * P_E / (P_pl + P_E)
print(f"Merchant-Rankine 极限载荷 = {P_M:.0f} kN"
      f"（P_pl 的 {P_M/P_pl*100:.0f} %，P_E 的 {P_M/P_E*100:.0f} %）")

print("\nP/P_E   侧移内力放大倍数")
for frac in (0.3, 0.5, 0.7, 0.8, 0.9):
    amp = 1/(1-frac)
    print(f"{frac:5.1f}        {amp:6.2f}")
​

Merchant-Rankine 极限载荷 = 750 kN（P_pl 的 62 %，P_E 的 38 %）

P/P_E   侧移内力放大倍数
  0.3          1.43
  0.5          2.00
  0.7          3.33
  0.8          5.00
  0.9         10.00
​

判读这份框架记录：插值给出七百五十千牛，只有塑性极限的六成二——几何非线性把强度承诺砍掉近四成，这是位移敏感结构（高耸、大跨门式刚架）必须做二阶分析的原因。放大表更值得贴在墙上：P 过了 P_E 的八成，内力放大跳到五倍，九成时十倍，任何强度富余都垫不平这条曲线。判读口诀由此而来：看放大系数，不看安全系数——二阶效应显著的结构，载荷距离 P_E 的余量才是真余量。

三条折扣贴在同一张试件的不同部位，是冷弯薄壁构件的真实生态：卷边板件按有效宽度记一本，整体构件按杆件曲线记一本，框架整体再叠 P-Δ 一本——三本账互不代替，评审时缺一不可。

本节要点回顾

• 缺陷敏感度由失稳类型决定：分岔型温和，极值型致命，壳是后者的极端。
• 薄板屈曲后膜力重分布，受压板件按有效宽度继续工作，宽厚比一百富余二点二倍。
• 宽厚比越大富余越多，但前提是支承成框、加载边平直，规范折减管施工偏差。
• 圆柱壳实测临界只有经典解的两到六成，设计按零点二至零点三折减。
• 框架看 P-Δ 放大系数一除以一减 P 比 P_E，Merchant-Rankine 插值兜住极限载荷。

失稳试验收机。下一章破坏分析室：接触、断裂与疲劳——断口上的法医学。
