本节摘要：塑性区大到与裂纹尺寸同量级时，K 判据失效，弹塑性断裂力学换 J 积分记账：围绕裂尖的路径无关能量线积分，试验上等于载荷位移曲线的面积除以韧带截面积。本节完成一次从试验曲线到 J 的完整演算，并交代 J 阻力曲线如何判定起裂与稳定扩展。

韧性材料面前的 K 判据

8.2 节的厚度校验埋了伏笔：中低强度、高韧性的结构钢（船板、压力管道、桥梁钢），屈服强度低而韧度高，裂尖塑性区能长到与裂纹尺寸同量级——线弹性假设的地基被掏空，K 失去单值性，实测的"韧度"随试件厚度漂移，对账失去基准。弹塑性断裂力学给出的替代量是 J 积分：沿一条包围裂尖的回路，把应变能密度、面力与位移梯度做功的组合积起来，所得数值与回路形状无关。路径无关性是 J 最大的美德——回路贴着裂尖走还是绕到远场，数值一样，物理意义统一为"裂纹扩展单位面积流入裂尖的能量"，即能量释放率的弹塑性推广。

线弹性时 J 退化为 G 等于 K 平方除以 E'（E' 是等效模量，平面应变取 E 除以一减 ν 平方），新旧判据无缝衔接；大塑性时 J 继续工作。工程断裂评定的分工由此划定：脆性或厚截面用 K，韧性薄截面用 J，两者之间用弹塑性估算公式过渡。

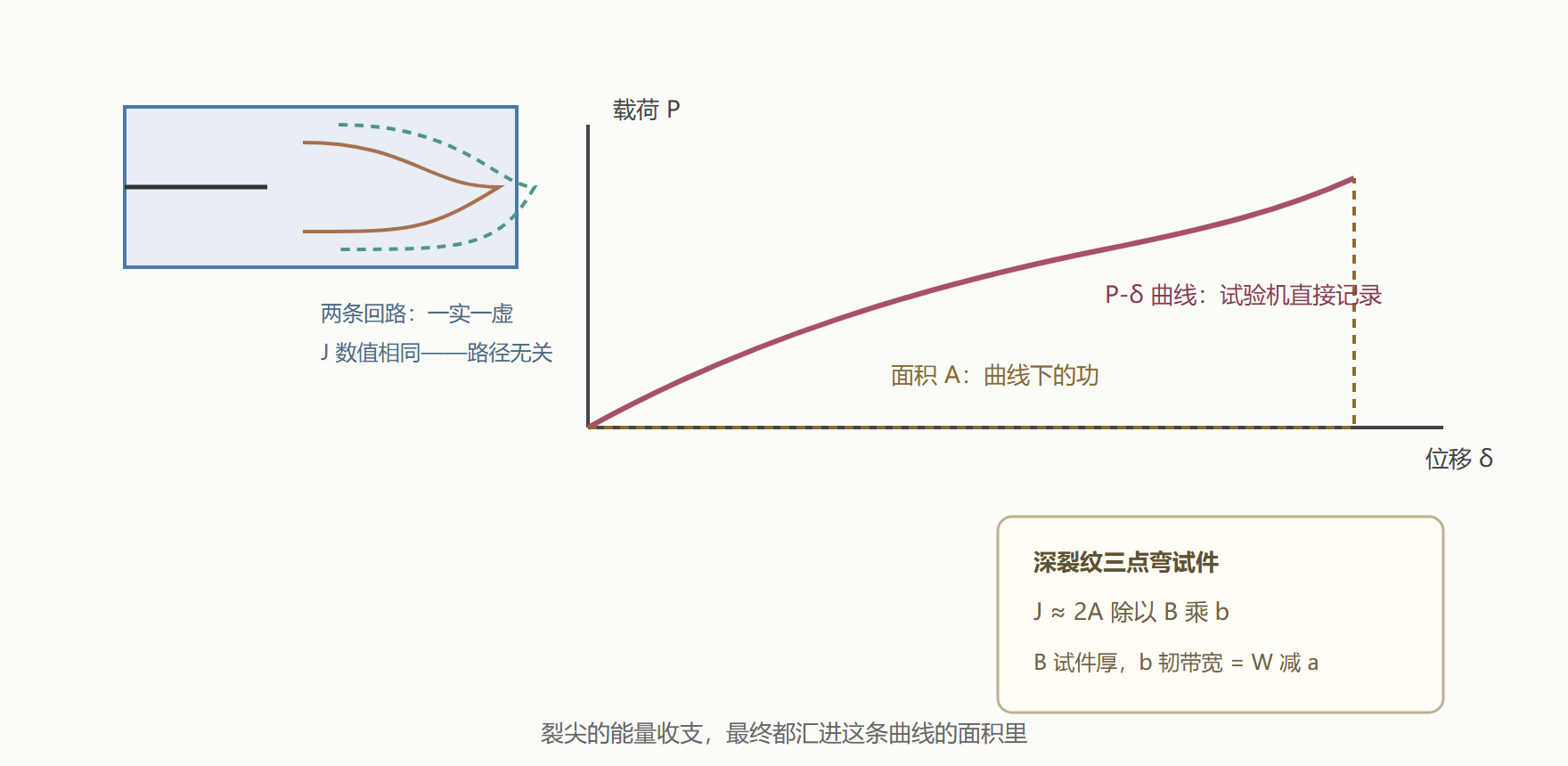

图：J 积分的路径无关性与试验测定

完整演算：从试验机曲线到 J 值

试件：标准三点弯曲试件，宽 W 等于五十毫米、厚 B 等于二十五毫米，预制裂纹 a 等于二十五毫米（a/W 等于零点五，"深裂纹"是 J 近似公式的适用区），韧带 b 等于 W 减 a 等于二十五毫米。试验机记录载荷位移曲线，加载到最大载荷后停机，曲线下面积（形变功）测得二十五焦耳。用深裂纹单试件近似 J 等于 η 乘 A 除以 B 乘 b（η 在深裂纹下取二），再折算等效 K 看它对应多大的"弹性视值"。

# 从 P-δ 曲线面积估算 J 并折算等效 K
import math

A_area, B, W, a = 25.0, 0.025, 0.050, 0.025   # 功 J，厚 m，宽 m，裂深 m
b = W - a                                       # 韧带 m
eta = 2.0                                       # 深裂纹 a/W = 0.5

J = eta * A_area / (B * b)
print(f"韧带 b = {b*1e3:.0f} mm，J = {J/1e3:.0f} kJ/m2")

E, nu = 210e9, 0.30
E_prime = E/(1-nu**2)                           # 平面应变等效模量
K_eq = math.sqrt(J * E_prime)
print(f"E' = {E_prime/1e9:.0f} GPa，等效 K = {K_eq/1e6:.0f} MPa√m")
print(f"K 判据可用性：J 已计入大塑性，等效 K 仅作量级参考")
​

韧带 b = 25 mm，J = 80 kJ/m2
E' = 231 GPa，等效 K = 136 MPa√m
K 判据可用性：J 已计入大塑性，等效 K 仅作量级参考
​

判读这份换算记录：二十五焦耳的功摊在二十五乘二十五毫米的韧带上，得到 J 等于八十千焦每平方米——这个量级对应韧性钢的典型起裂韧度。等效 K 折出一百三十六兆帕√m，远超同材 K_IC：如果误用 K 判据，结论会是"早已断裂"，而试件实际还在稳定承载。这就是弹塑性断裂的全部动机——韧性材料的裂纹驱动力不能再用弹性视值计量。判读时还要核对卸载柔度或阻力曲线：J 随扩展量增大而爬升（J-R 曲线），起裂点对应的 J_IC 才是材料常数，最大载荷处的 J 只是构件承载能力的记录。

J 与另一种弹塑性判据 CTOD（裂尖张开位移）可以互相换算：J 约等于 m 乘屈服应力乘 δ，m 是约束系数、深裂纹弯曲试件取二上下。按本例换算，八十千焦每平方米对应裂尖张开约零点一一毫米——焊接验收规范里常见的 CTOD 限值正是这个量级。两套判据背后是同一份裂尖能量收支，规范用哪个取决于行业传统，判读者要会换算。

再补一句试验方法的注脚：J_IC 的测定用多试件或卸载柔度法，把若干个加载到不同位移的试件断开后测扩展量，拟合出阻力曲线再定起裂点。试验机的记录单上因此常有两列：载荷位移曲线给面积，柔度卸载斜率给裂纹长度——J 是这两列数据共同合成的量，单一曲线只够算驱动力，定不出材料常数。

阻力曲线：起裂不等于断裂

J-R 曲线是弹塑性断裂的主记录：横轴裂纹扩展量 Δa，纵轴对应的 J。载荷渐升，裂尖钝化先于扩展，曲线沿钝化线爬升；越过起裂点 J_IC 后裂纹开始真实扩展，但每扩一段需要更高的 J 推动——材料越撕越"费劲"，这叫稳定扩展。直到某个失稳点（载荷或柔度控制条件被突破），扩展才失控。判定结构安全的完整逻辑因此是两问：驱动力 J(P, a) 与材料阻力 J_R(Δa) 相比，有没有交点？交点在起裂之后多远？延性设计允许越过起裂利用稳定扩展段，脆性场合则在起裂点前收工。这与第七章的后屈曲富余是同一种思想——越过临界点还能走多远，取决于路径的形状，不只取决于门槛值。

一道含缺陷焊缝的评定全程

把 J 语言放进工程评定流程。场景：输水钢管环焊缝，探伤咬出三毫米高的表面缺陷，管壁厚十二毫米，工作环向应力一百二十兆帕，材料屈服三百六十兆帕、J_IC 实测一百五十千焦每平方米。评定分三步。第一步算驱动力：表面缺陷用工程估算手册的 J 表达式，弹性部分由 K 折算（约二十兆帕√米量级折成不到两字头的千焦每平方米），加上塑形修正项，合计 J 约二十五千焦每平方米——只有起裂韧度的六分之一。第二步查退化和约束：韧带足够、厚度条件宽裕，J 单参数判定合法。第三步下结论：缺陷可保留，下周期复探；若应力升到两百四十兆帕，驱动力按平方到四次方区间放大，结论就要重写。结论分级的最后还有一条"退化条款"：服役中若发现 J 驱动力已爬到起裂韧度的九成、或实测韧度比档案值掉了两成（时效、应变老化、环境促脆都会干这事），评定等级自动降档，缺陷改判"监控运行"并缩短复探周期——评定的结论从来不是一次性判决，是随两个数字（驱动力与阻力）滚动的台账。评定的三分法——先算 J、再验适用性、最后定级——把本章的试验室语言翻译成了检修单上的动作。

本节要点回顾

• 塑性区与裂纹同量级时 K 失效，J 积分以路径无关的能量率接管判据。
• 线弹性时 J 退化为 K 平方除以 E'，弹塑性时仍可由试验曲线面积直接测定。
• 深裂纹三点弯：J 约等于二乘功除以厚乘韧带，本例二十五焦耳换出八十千焦每平方米。
• 误用 K 判据会把稳定承载误判为断裂：等效 K 一百三十六远超 K_IC 即为明证。
• J-R 曲线上起裂点才是材料常数，稳定扩展段的利用取决于控制条件。

单次加载的账算完了。反复千万次的账，下一节的疲劳来记。
