2.2 传声器、声级计与校准链
2.2 传声器、声级计与校准链
测量传声器把声压转换为电信号，电容式为实验室标准；声级计完成计权、平均与显示；校准链（活塞发声器或声校准器 → 灵敏度 → 档位）让读数可溯源到国家标准。没有校准记录的测量数据，在争议场合一文不值。
案子的仪器侧审查继续：46.3 分贝这个读数要成立，必须证明从声压到屏幕数字的每一环都可信。这一节就沿着这条链走一遭。
电容传声器：一张绷紧的膜
测量传声器的主流是电容式：一张几微米厚的金属膜（振膜）与背极构成平行板电容，声压推动振膜，极间距离变化转为电容变化，再经前置放大器变成电压。它的优点是稳定性好、动态范围宽、频响平直；缺点是对湿度和粉尘敏感（静置电荷会漏）。驻极体传声器把电荷"冻"在膜里，省去极化电压，成本方案首选。测量下限由膜片热噪声决定，1 英寸电容传声器可低至 5 分贝左右；上限由膜片共振决定，小尺寸（1/4 英寸）膜片轻、共振频率高，可测到 100 千赫兹以上——测超声换小头，测极静用大头，传声器选型的第一条军规。
指向性是第二条军规：自由场型（测音箱轴向声压）、压力型（耦合腔、仿真耳）、无规入射型（混响场）三种频响补偿方向不同。拿压力型传声器去正对声源，高频会多出几分贝——这在产品质检里足以翻案。
校准：让数字有出生证
校准的现场动作很简单：把声校准器（活塞发声器，94 分贝 @ 1 千赫兹，精度 0.2 分贝级）扣在传声器上，声级计应显示 94.0，偏差超限即调整灵敏度。但"简单动作"背后是完整的量值溯源观念：校准器本身每年送计量院，计量院的基准再向上溯源。测量前后各校一次、记录偏差是规范要求——两次之间读数漂移超过 0.5 分贝，本次数据作废。
import numpy as np # 一份规范的现场校准记录与数据处理 records = [ ("测前", 94.0, 94.1), ("测后", 94.0, 93.8), ] print(f"{'时刻':<4}{'标准值':>6}{'显示值':>7}{'偏差':>7}") drift = [] for tag, std, shown in records: d = shown - std drift.append(d) print(f"{tag:<6}{std:>6.1f}{shown:>7.1f}{d:>+6.1f} dB") print(f"前后漂移 = {abs(drift[0]-drift[1]):.1f} dB（规范限 0.5）") # 输出： # 时刻 标准值 显示值 偏差 # 测前 94.0 94.1 +0.1 dB # 测后 94.0 93.8 -0.2 dB # 前后漂移 = 0.3 dB（规范限 0.5）→ 数据有效， # 最终读数取平均修正 (+0.1-0.2)/2 = -0.05 dB，可忽略或统一修正

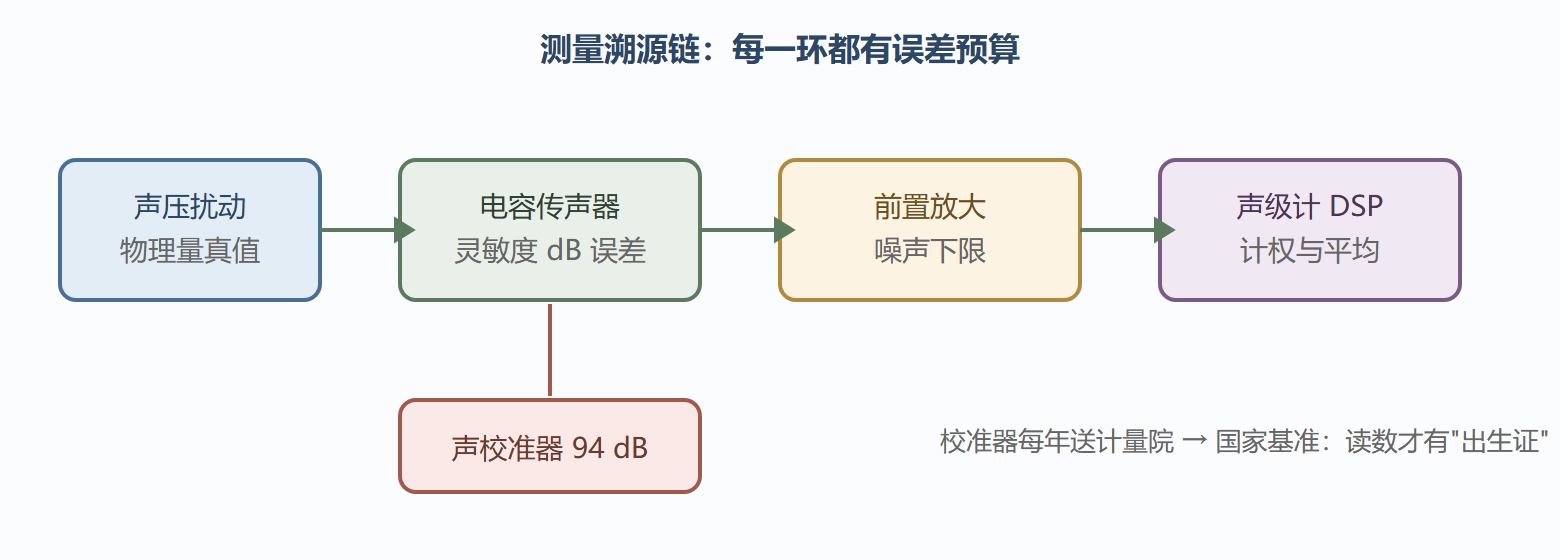

图：从声压到可信读数的测量链
测点布置：仪器之外的半个实验
再准的仪器，放错位置也是废数据。几个布点铁律：距地面反射面至少 1 米以上、距任何反射体 1 米以外（否则镜像源叠加污染读数）；户外测量考虑风速——超过 5 米每秒必须加风罩，风噪本身就是低频伪信号；室内测量避开离墙 1/4 波长奇数倍的驻波节点。本案的测点应在投诉人卧室窗外 1 米与室内各设一点，室内点距墙 1 米、高 1.2 米，并同步记录本底（关停变电所时段）以便修正：
import numpy as np def background_correct(total, background): """能量域本底修正：L_correct = 10lg(10^Lt/10 - 10^Lb/10)""" return 10*np.log10(10**(total/10) - 10**(background/10)) print(f"总值 46.3 dB，本底 41.0 dB → 源贡献 = {background_correct(46.3, 41.0):.1f} dB") print(f"总值 46.3 dB，本底 36.0 dB → 源贡献 = {background_correct(46.3, 36.0):.1f} dB") # 输出： # 总值 46.3 dB，本底 41.0 dB → 源贡献 = 44.4 dB # 总值 46.3 dB，本底 36.0 dB → 源贡献 = 46.2 dB # 本底越接近总值，修正越"咬"数据：差值小于 3 dB 时修正已不可信， # 规范要求本底至少低于总值 3 dB（理想 6 dB 以上），否则应择时重测。
本底修正这一小段代码藏着实测数据最常被忽视的坑：总值与本底相差不足 3 分贝时，减出来的"源贡献"误差已失控，唯一正解是挑更安静的时段重测。
💡 关键直觉：测量方案里最值钱的往往不是仪器等级，而是测点、时段与本底记录——它们决定了数据在争议里站不站得住。
本节要点回顾
- 电容传声器靠振膜-背极电容变化工作；测超声用小尺寸，测极静用大尺寸
- 自由场 / 压力 / 无规入射三种频响类型不可混用，高频段差异足以翻案
- 校准链：活塞发声器现场校准 + 年度送检；前后双校、漂移超限即作废
- 测点距反射面 1 米、风超 5 米每秒加风罩、室内避开驻波节点
- 本底修正只在差值 ≥3 分贝时可信，否则重测
下一节把仪器升级为取证工具：实时频谱分析。
常见问题
1 级和 2 级声级计差在哪？ 主要是频响容差与量程线性。1 级（精密级）容差窄，用于验收与仲裁；2 级满足一般环境监测。用 2 级仪器做争议项目的验收测量，报告资质先输一阵。
风罩会改变读数吗？ 会，但出厂校准已计入其影响；不加风罩时风噪污染更严重。规范的做法是记录风速并超过阈值时标注数据不确定性。
传声器对着声源还是垂直？ 取决于传声器频响类型：自由场型正对声源（高频补偿按此设计），无规入射型垂直于传播方向。用错方向，高频段可差 1 至 2 分贝以上。
最后交代一个溯源细节：活塞发声器的 94 分贝是对标准大气压校准的，海拔每升高约 900 米输出下降约 0.1 分贝量级，高原作业要按说明书做气压修正；湿度接近饱和时电容传声器的极化电阻下降，读数漂移与"天气有关"不是借口而是要记录的工况。校准链的末端细节，往往在仲裁时决定数据的命运。
电池与温度也属于校准链的隐形环节：声级计电压不足时读数悄悄偏低且无告警，规范要求长时测量用外接电源或中途检查电量；冬季户外仪器从暖气房搬到现场要预热平衡，电子元件与传声器都需热稳定后再校准。这些琐碎细节加起来不到半页纸，却决定了长夜里那份记录的公信力。
