5.2 声呐基阵与波束形成

5.2 声呐基阵与波束形成

基阵把多个换能器协同工作，波束形成对各阵元信号施加相位（时延）补偿，使某方向的波同相叠加、其他方向相消——在电子域转动"声学探照灯"而无需机械转动。波束宽度由孔径与波长之比决定，阵元间距过大产生栅瓣（假波束）。

上一节的预算表里有一项 DI（指向性指数）没展开——它正是基阵给的。单个小换能器全向听音，信噪比被各向噪声淹没；把几十上百个阵元排成阵，指向性增益直接换算成探测距离。

均匀线阵：波束形成的母题

N 个间距 d 的阵元排成直线，平面波从方位 θ 入射，相邻阵元收到信号的额外路程是 d·sinθ。想让 θ 方向同相叠加，就给第 n 个阵元补上时延 τn = n·d·sinθ/c——对哪个方向补偿，波束就指向哪里，扫描纯电子化、微秒级完成。阵列响应是阵元因子乘阵因子，后者就是 sinc 型波束图：

import numpy as np

c = 1500.0
N, d, f = 16, 0.5, 1500.0          # 16 元、间距 0.5 m、1.5 kHz（水中波长 1 m）
lam = c/f

def array_factor(theta_deg, steer_deg=0.0):
    th, st = np.radians(theta_deg), np.radians(steer_deg)
    k = 2*np.pi/lam
    psi = k*d*(np.sin(th) - np.sin(st))          # 阵元间相位差（补偿后）
    n = np.arange(N)[:, None]
    af = np.abs(np.sum(np.exp(1j*psi*n), axis=0))/N
    return af

th = np.linspace(-90, 90, 721)
af = array_factor(th)
hpbw = th[np.argmax(af < 0.5) ]                   # 半功率角（近似）
print(f"波长 {lam} m，阵长 {(N-1)*d} m")
print(f"-3 dB 半波束角（单侧）约 {hpbw:4.1f}°；第一旁瓣约 {20*np.log10(0.217):.1f} dB")
print(f"指向性增益近似 10lg(N) = {10*np.log10(N):.1f} dB")
# 波长 1 m，阵长 7.5 m
# -3 dB 半波束角（单侧）约  3.8°；第一旁瓣约 -13.3 dB
# 指向性增益近似 10lg(N) = 12.0 dB
# 孔径/波长 = 7.5 -> 波束窄；阵元数翻倍，增益加 3 dB，波束减半。
​

三条设计法则从这段代码里长出来：孔径对波长的比值决定波束宽度；阵元增益 10lg(N)；等幅加权的固定旁瓣约 −13 分贝（sinc 的宿命）。压旁瓣要幅度加权（锥削窗），代价是主瓣变胖——雷达与声呐共用的老交易。

栅瓣：阵列的假象

阵元间距超过半波长时，波束图出现与主瓣等高的栅瓣——目标的方位会被误报。条件一目了然：d > λ/2 且扫描角非零时，不同"补偿方向"给出相同的阵元相位差。侧扫声呐与医用相控探头的阵元间距都卡在半波长以内，这是采样定理在空间域的化身（空间采样，阵元即采样点）：

import numpy as np

def grating_lobe(N, d_over_lambda, steer_deg=20.0):
    """返回出现栅瓣的扫描角（若存在）"""
    s = np.sin(np.radians(steer_deg))
    # 栅瓣方向 sinθ' 满足 sinθ' - s = m·λ/d（m 非零整数）
    lobes = []
    for m in (-1, 1):
        sp = s + m/d_over_lambda
        if -1 <= sp <= 1:
            lobes.append(round(np.degrees(np.arcsin(sp)), 1))
    return lobes

for dlam in (0.4, 0.5, 0.8):
    print(f"d/λ = {dlam:.1f}，扫描 20° 时栅瓣方向：{grating_lobe(16, dlam) or '无'}")
# d/λ = 0.4，扫描 20° 时栅瓣方向：无
# d/λ = 0.5，扫描 20° 时栅瓣方向：无（半波长间距，全扫描角无栅瓣）
# d/λ = 0.8，扫描 20° 时栅瓣方向：[-33.7]  <- 假目标！
# 真目标在 20°，阵列同时"看见" -33.7° 的幻影 —— 空间欠采样的直接恶果。
​

从时延到自适应：波束形成的进阶

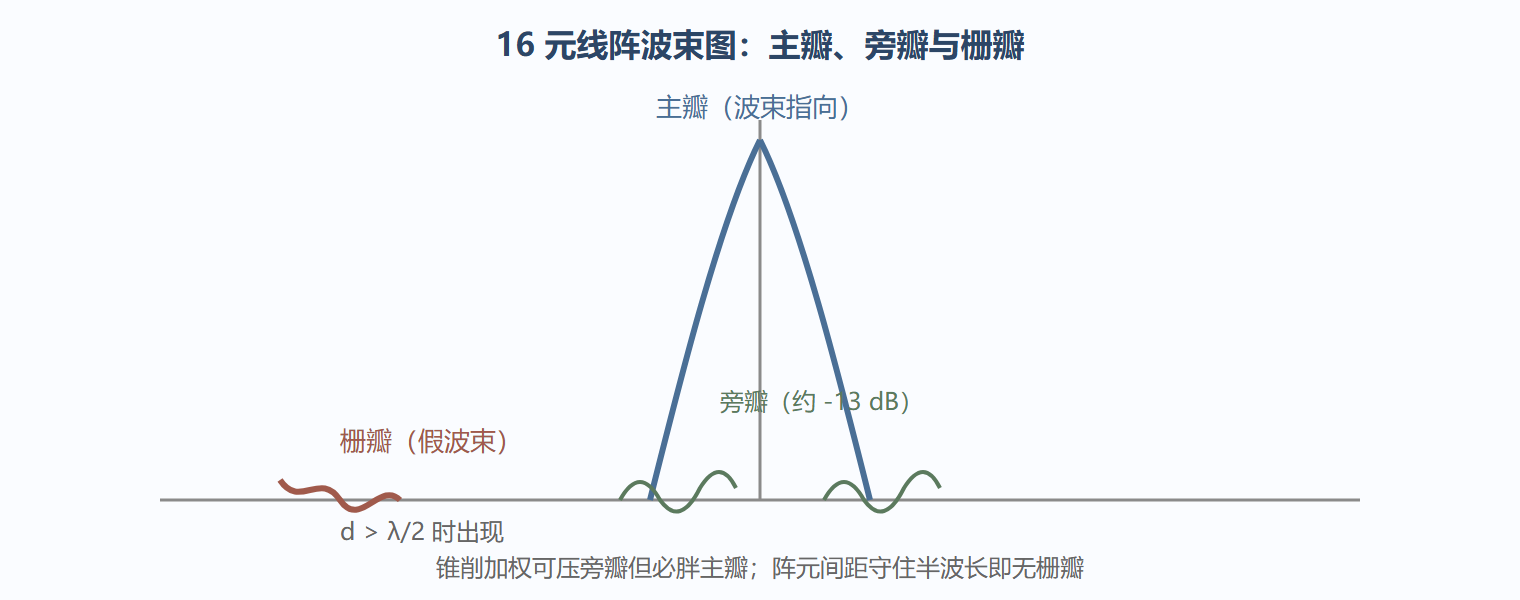

图：均匀线阵的波束图家族

窄带近似下时延补偿可写成复数乘法（移相）；宽带信号则需真时延或频域分带处理。更聪明的是自适应波束形成（如 MVDR）：按实际噪声场协方差计算权重，在保持期望方向增益的同时，在干扰方向自动形成"零陷"——拖曳阵声呐在强干扰方向挖出几十分贝的深零，是它压制商船噪声的看家本领。代价是对误差敏感：阵元位置标定误差、指向失配会让零陷"歪掉"，稳健自适应是几十年不衰的研究题。医用超声相控阵、射频大规模天线阵列、麦克风阵列会议系统——第4章的"指向性"与这里的"波束形成"本是同一门手艺在不同介质里的分号。

⚠️ 常见坑：把阵元摆得太密以为"越多越好"。超过半波长间距的栅瓣报假方位；而阵元过密（远小于半波长）虽然无害，但增益只由孔径决定，白花换能器的钱。

本节要点回顾

• 波束形成 = 对各阵元做方向补偿的相位对齐：电子扫描替代机械转动
• 波束宽度由孔径/波长决定；增益 10lg(N)；等幅加权旁瓣 −13 分贝，锥削压瓣必胖主瓣
• 栅瓣是空间欠采样的幻影：间距超半波长、扫描时出现假目标
• 自适应波束在干扰方向自动挖零陷，但误差敏感，稳健性是工程主战场
• 声呐、超声、天线、麦克风阵列共享同一套空间采样数学

下一节进入组织与材料：超声检测与医学成像。

常见问题

波束越窄越好吗？ 不一定。搜索阶段要宽波束快扫覆盖；跟踪锁定才切窄波束提精度。医用超声同理：先低频宽束找病灶，再高频窄束看细节。扫描速度与分辨率的交换无处不在。

为什么拖曳阵要拖几千米长？ 低频波长数十米，要窄波束就得百米级孔径；舰体装不下（还会被自身噪声污染），拖在安静的后方是唯一解。阵长换增益，力学与布放工程随之而来。

MVDR 为什么"脆"？ 它假设协方差矩阵精确已知。阵元位置毫米级误差、指向失配一度，协方差就与模型失配，零陷跑偏甚至放大干扰。对角加载等稳健化手段，本质是承认无知、付出增益换保险。
