5.3 超声检测与医学成像
5.3 超声检测与医学成像
超声利用兆赫兹声波的短波长获得毫米级分辨率：脉冲回波测距（A 超）逐线扫描成断层图像（B 超），多普勒频移测血流速度，非线性谐波成像提升对比度。工业上同一原理探伤、测厚。分辨率与穿透深度互相牵制，是超声成像的第一对矛盾。
孕妇腹壁上的探头与流水线上的缸体探头，原理一字不差：发射短脉冲，听回波的时延与强度，按 c·t/2 折算深度（往返除二）。
从脉冲回波到断层图像
单个脉冲-回波序列给出一条"深度-强度"线（A 型显示）；探头沿体表扫查，把上百条线并排成亮度图，就是 B 超（brightness）。轴向分辨率由脉冲长度决定：波长越短（频率越高）、脉冲越少周期，能分开的界面越近；横向分辨率由波束宽度决定（聚焦孔径）。但频率越高，组织吸收越重——2 至 5 兆赫兹适合深部腹部，10 至 15 兆赫兹留给浅表小器官与血管：
import numpy as np c_tissue = 1540.0 # 软组织平均声速 m/s def axial_resolution(f_mhz, cycles=2): """轴向分辨率 ≈ 周期数 × 半波长""" lam = c_tissue/(f_mhz*1e6) return cycles*lam/2*1000 # mm def max_depth(f_mhz, att=0.5, max_loss_db=60): """组织吸收约 0.5 dB/cm/MHz，往返计入：最大深度 cm""" return max_loss_db/(2*att*f_mhz) for f in (2.5, 5.0, 10.0, 15.0): print(f"{f:5.1f} MHz: 轴向分辨率 ≈ {axial_resolution(f):4.2f} mm, " f"极限深度 ≈ {max_depth(f):5.1f} cm") # 2.5 MHz: 轴向分辨率 ≈ 0.62 mm, 极限深度 ≈ 24.0 cm # 5.0 MHz: 轴向分辨率 ≈ 0.31 mm, 极限深度 ≈ 12.0 cm # 10.0 MHz: 轴向分辨率 ≈ 0.15 mm, 极限深度 ≈ 6.0 cm # 15.0 MHz: 轴向分辨率 ≈ 0.10 mm, 极限深度 ≈ 4.0 cm # 分辨率与深度互相排斥：深部看脏器用低频，浅表看血管用高频。
探头是压电换能器阵（第4章电容/电动式之外的第三家族）：压电陶瓷在电压下形变发声、受力生电压收声，效率高、易做成阵列。相控阵用电子延迟在组织内聚焦与扫查（5.2 节的波束形成原样搬进人体）。
多普勒：从频移读出速度
运动界面的回波发生频移 fd = 2·f0·v·cosθ/c。血管里红细胞是散射体，频移直接换算血流速度；方向（朝向/远离探头）由频移正负给出。彩色多普勒把速度图叠在 B 超灰度图上，"彩超"因此得名：
import numpy as np f0 = 4.0e6; c = 1540.0 for v, th_deg in [(0.5, 0), (1.2, 30), (2.0, 60)]: fd = 2*f0*v*np.cos(np.radians(th_deg))/c print(f"血流 {v:4.1f} m/s、声束夹角 {th_deg:2d}° -> 频移 {fd/1e3:7.1f} kHz") # 血流 0.5 m/s、声束夹角 0° -> 频移 5.2 kHz（听得到！多普勒音频由此而来） # 血流 1.2 m/s、声束夹角 30° -> 频移 10.8 kHz # 血流 2.0 m/s、声束夹角 60° -> 频移 10.4 kHz（cos 项吃掉一半） # 夹角越接近 90° 频移越小——多普勒定量必须校准声束与血管夹角。
工业探伤与谐波成像
工业超声检测同一逻辑：探头耦合到钢件上，缺陷（气孔、裂纹）的声阻抗突变产生回波，时延定深度、幅度定尺寸当量。焊缝探伤用斜探头在内部分角度扫查，测厚用底面回波时延一发了事。医学侧的高级玩法是组织谐波成像：发射基频，只接收二倍频——非线性传播（1.4 节）使深部组织产生谐波，而体表附近的脂肪层伪影主要留在基频；谐波束更窄、旁瓣更低，图像对比度免费提升一档。1.4 节的"拐点物理"在这里变成了临床工具。

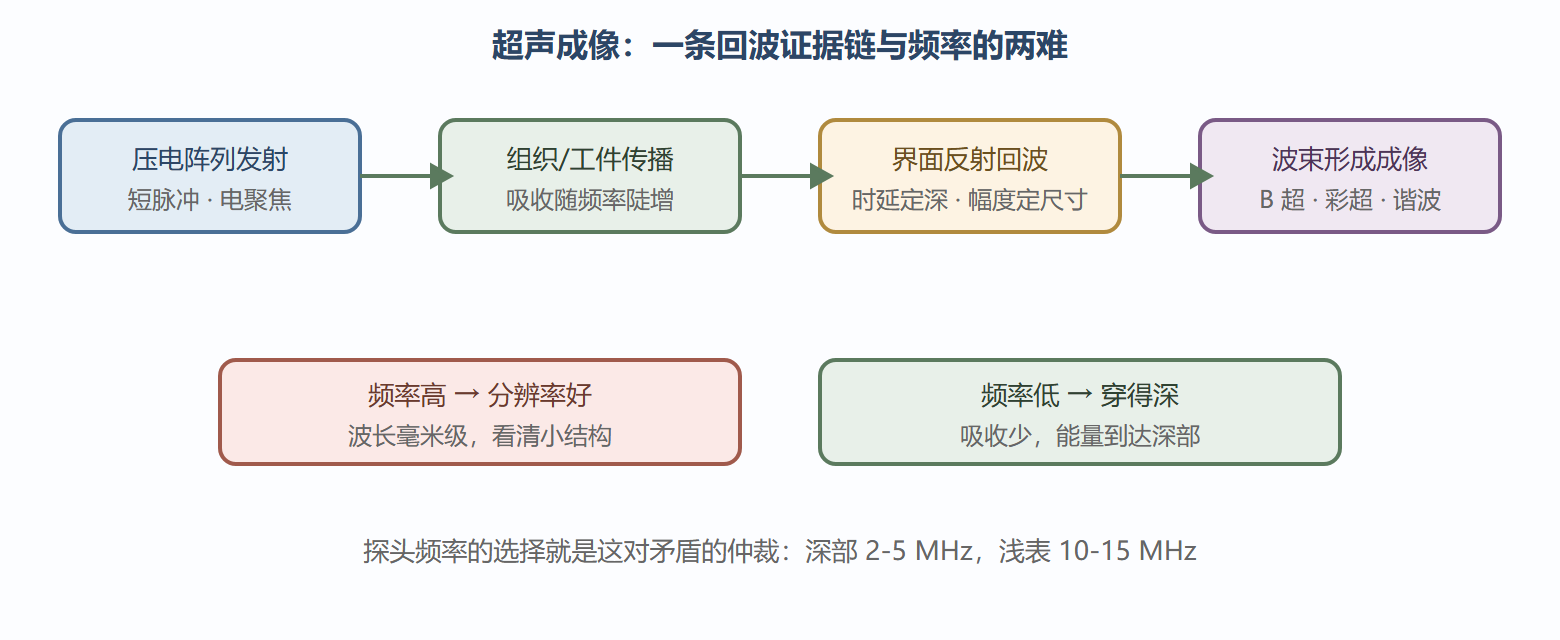

图：超声成像系统的信号链与矛盾
💡 关键直觉：超声图像不是"照片"，是声阻抗差异的地图——囊肿无回声、结石强回声伴声影，读图读的是声学性格而非光学性格。
本节要点回顾
- 脉冲回波按往返时延折算深度；B 超是波束形成后的亮度断层图
- 轴向分辨率由脉冲长度决定，穿透深度被频率吸收吃掉——频率选择即矛盾仲裁
- 多普勒频移正比于速度与频率，夹角余弦必须校准；频移落在音频段可"听血流"
- 组织谐波成像用非线性二倍频换对比度：1.4 节的物理在此变成临床工具
- 工业探伤同一逻辑：时延定位缺陷，幅度换算当量尺寸
下一节把声与振动接起来：结构声辐射与传递路径分析。
常见问题
B 超的帧率受什么限制？ 每帧要逐线发射接收，声在组织里往返一秒最多一万八千次（15 厘米深度）；128 线一帧就是 70 帧上限的量级。深扫查降帧率、多波束发射提帧率，都是与声速赛跑。
超声安全剂量怎么控制？ 热指标与机械指标两个参数显示在机上：热指标约束组织升温，机械指标约束空化风险。常规成像远低于阈值，但长时间定点扫查（如 Doppler 连续监测）要遵守 ALARA 原则——能用低功率就不用高功率。
探伤为什么用斜探头？ 直探头只能发现与表面平行的缺陷；斜探头把波束以横波角度折射进工件，垂直型裂纹（最危险的疲劳裂纹恰多为此类）的反射面迎着波束，检出率大增。
再补一个成像术语的物理注解：所谓"声影"，是结石或骨骼把声能几乎全反射/吸收后，其深部组织"无光可照"形成的暗区——与光学影子完全同构。读超声图时先找声影再找强回声，能避免把影子误当病灶，是新手第一课。
关于超声造影再补一句：微气泡造影剂是强散射体（气液界面阻抗差悬殊），注入血流后微小血管的回声被点亮，灌注情况一目了然——这又是"阻抗差异即对比度"这条第一原理的应用。从结石声影到造影点亮，读图规则始终围绕同一件事：声在哪里被挡住、在哪里被弹回。
弹性成像再给这条原理添一个漂亮的变奏：对组织施加低频压迫，软的病灶（如恶性肿瘤通常更硬除外情形亦存在）变形程度不同，超声序列跟踪位移场反演出"硬度图"。触诊——最古老的医学检查——被声学数字化了：从手指到剪切波，从经验到图谱，医学超声的每一步都在重走本教程的证据链。
