1.1 力、力矩、约束与自由体图

1.1 力、力矩、约束与自由体图

**自由体图（FBD）**是把研究对象从周围物体中"隔离"出来，把周围对它的全部作用力画在简图上的图形，是静力学的第一工具。本节解决三件事：力与力矩怎么表示、常见约束对应什么反力、自由体图的绘制规范与常见错误。

上一节的铺垫（本章支柱页）已经交代了静力学的定位：收集证据。这一节就是取证手册本身；下一节才拿这些证据列方程结案。位置上，它是全册所有受力分析的起点，第 4、5 章的应力与内力计算都以这里的自由体图为输入。

从一次支座算错说起

某厂房吊车梁更换支座时，维修队把固定铰支座换成了滚动支座的构造（虽外形相近），投用后梁端水平推力无处传递，轨道偏磨、螺栓剪断。问题不出在强度计算，而出在约束模型：约束决定未知力的个数和方向，画错约束，后面全错。静力学的错误大多不是数学错误，而是建模错误。

力对物体的作用效应有两类：使物体移动（力，沿作用线的矢量）和使物体转动（力矩，力乘以到转动中心的力臂）。大小相等方向相反的两个力若不共线，合力为零但合力矩不为零，这叫力偶——它只转不移。记住这个组合关系，后面判断约束反力时不会糊涂。

约束的力学语言

约束是限制物体运动的周围物体，力学上用"约束反力"代替它：物体在哪个方向不能动，反力就可能有哪个分量。

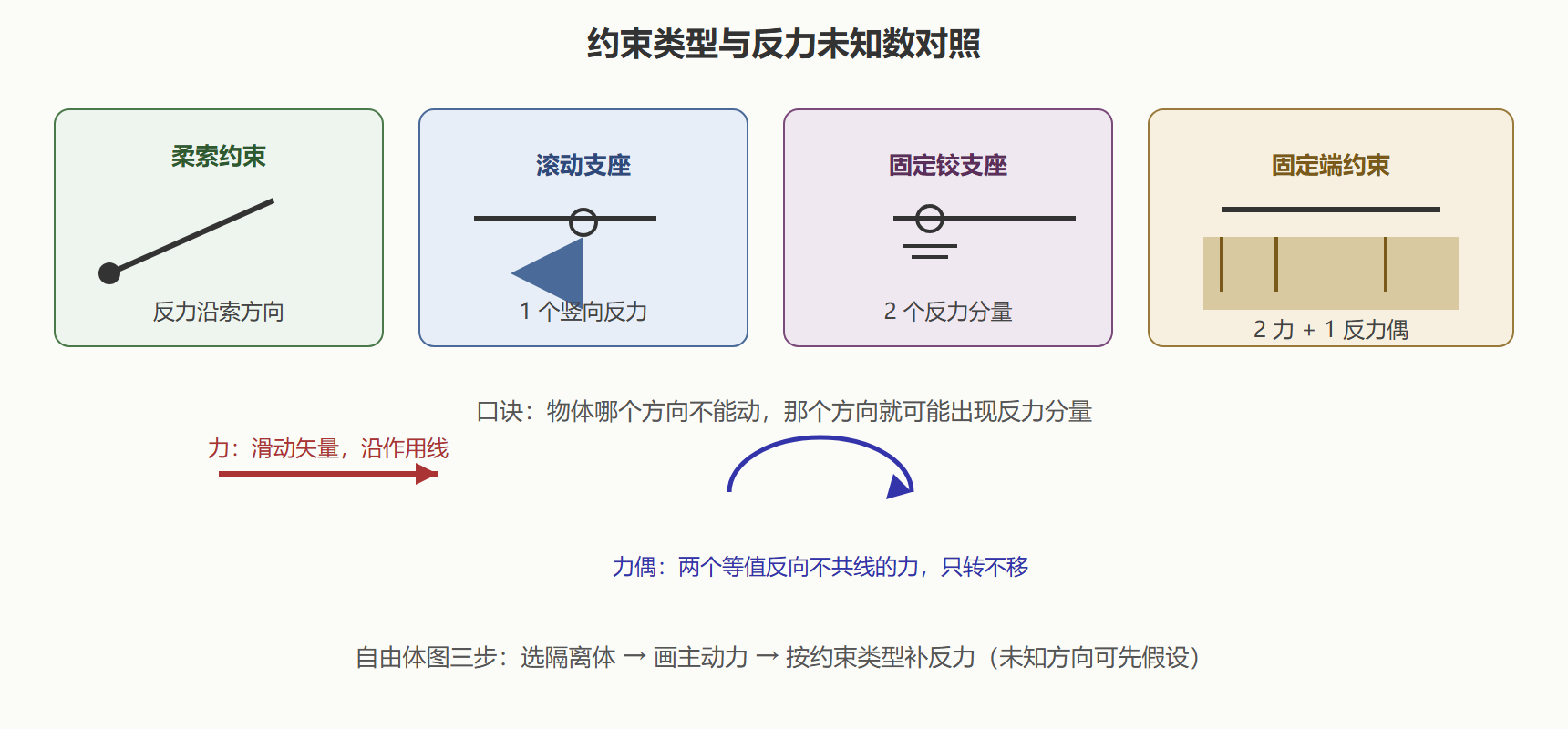

图 力与力矩的表示及约束反力速查

自由体图的绘制纪律

画自由体图的完整过程分四步：选定隔离体并画出其轮廓；画出全部主动力（载荷、自重）；在解除约束处按上表补画约束反力，方向未知的可以先假设，解出负值说明实际方向相反；最后检查"每个力都能说出施力者"。最后一步最值钱——说不出施力者的力（比如凭空加的"惯性力"或漏算的绳张力）是新手错误的高发区。

⚠️ 常见坑：把二力杆当成一般受力构件处理。两端铰接、中间无载荷的直杆，反力必沿杆轴线，未知数从 4 个降到 2 个。桁架里几乎全是这种杆，认不出它，节点法会多算一倍工作量。

用代码验证约束模型的灵敏度：把固定铰支座当滚动支座，看反力差多少。

import numpy as np

# 简支梁：跨长 6 m，均布载荷 q = 10 kN/m，跨中集中力 P = 20 kN
L, q, P = 6.0, 10.0, 20.0
# 正确模型：一端固定铰(水平 Rx、竖向 Ry)，一端滚动(竖向 Dy)
# 全梁平衡：水平方向无载，Rx = 0；对 A 取矩求 Dy
RyA = (q * L * L / 2 + P * L / 2) / L   # 对 B 取矩的结果
Dy = q * L + P - RyA
print(f"正确模型：A 竖向 {RyA:.2f} kN，B 竖向 {Dy:.2f} kN")

# 错误模型：两端都当滚动支座，水平若有 5 kN 的斜坡水平分力 H
H = 5.0
print("错误模型：水平力无处平衡，方程无解——两端滚动的梁承不住任何水平载荷")
# 数值演示：试图解 1 个方程 0 个未知水平反力
# 平衡方程 a*x = b 中 a=0, b=5，最小二乘也救不了
a, b = np.array([[0.0]]), np.array([H])
x, res, rank, _ = np.linalg.lstsq(a, b, rcond=None)
print(f"最小二乘残差 = {res[0]:.2f}（非零，即矛盾方程）")
​

输出显示：正确模型下 A、B 反力各 40 kN；错误模型下水平平衡方程退化成矛盾方程，任何求解器都无解。这正是那根吊车梁螺栓被剪断的数学画像。

再做一个小练习，把"力的可传性"用数值实验演示——力沿作用线滑移不改变刚体的平衡：

import numpy as np

# 刚杆 AB 长 4 m，A 端铰接。力 F = 100 N，与杆成 30 度，作用于距 A 点 s 处
F, phi, L = 100.0, np.radians(30), 4.0
for s in [1.0, 2.0, 3.0]:
    # 对 A 点的力矩 = F * sin(phi) * s（作用点滑移改变力臂? 不改变——沿作用线滑移）
    # 力的作用线过 (s,0)，方向 (cos,sin)，作用线到 A 的距离恒为 s*sin(phi)
    d = s * np.sin(phi)
    M = F * d
    print(f"作用点 x={s:.0f} m 时，作用线到 A 的垂直距离 {d:.3f} m，力矩 {M:.1f} N·m")
​

三个作用点的力矩完全相同——力是滑动矢量，沿作用线移动不改变对刚体的效应。这个性质是后面"力线平移定理"的垫脚石，也是为什么自由体图上力画在作用线任意一点都行。

本节要点回顾

• 效应分类：力使物体移动，力偶使物体转动；力偶无法用一个力等效替代。
• 约束即反力：约束限制哪个自由度，反力就提供哪个分量；固定端比铰支座多一个反力偶。
• 自由体图四步：选隔离体、画主动力、按约束补反力、逐力找施力者。
• 方向可假设：未知反力方向先设正方向，解出负值即反向，不必反复改图。
• 二力杆识别：两端铰接无中间载荷的直杆，反力沿轴线，是桁架快速求解的钥匙。

下一节拿这些自由体图列平衡方程，正式求解反力与桁架内力。

四、约束理想化与真实构造的差距

教科书里的约束是理想模型：滚动支座"绝对光滑"、固定端"绝对刚硬"。真实构造总有差距：滚动支座的销轴有摩擦，长期使用后可能锈死成事实上的铰支座；焊接节点介于铰接与刚接之间，按哪种模型算，内力分布差别显著。工程上的处理办法是"包络"：对边界条件做几种合理假定各算一遍，取最不利结果设计。重要的不是记住每个构造对应哪个模型，而是养成习惯——每次建模前先问一句：这个约束我按什么算，错了会偏向安全还是危险。

配套一个自由体图自查的小演示：

import numpy as np

# 自查器思路：统计隔离体上的力与力偶数量，对照约束类型
# 固定铰 A + 滚动 B 的简支梁，画了 3 个未知分量 + 2 个主动力
n_unknown = 3   # Ax, Ay, By
print(f"未知反力分量 {n_unknown} 个，独立平衡方程 3 个 -> 静定")
# 若误把 B 端画成固定铰：未知数变 4 个
print("若误加一个水平未知量：未知数 4 > 方程 3 -> 方程无解，回头查约束模型")
​

方程无解常常不是数学问题，而是图形里多画或少画了约束——让求解器替你发现建模错误，是数值工具的隐性福利。
