平面运动可以分解为随基点的平动与绕基点的转动。刚体上（或其延拓平面内）每一时刻都存在一个速度为零的点，称为速度瞬心；找到它，刚体上各点速度的分布就退化为"绕瞬心的定轴转动"。本节训练三个速度工具（基点法、瞬心法、速度投影法）与动参考系下的运动合成。

上一节备好了平动与定轴转动两块积木，这一节把它们拼起来。往后的应用面极宽：四杆机构、行星齿轮、车辆悬架的运动分析都从这里出发；第 6 章讨论结构振动时，"参考系"的清晰概念也是读懂响应谱的前提。

一、平面运动的拆解：平动 + 转动

曲柄连杆机构是教科书级样本：曲柄做定轴转动，活塞做平动，连杆做平面运动。连杆上任一点的速度等于基点速度加上绕基点转动的速度的矢量和。基点可以任选，但选速度已知的点（比如与曲柄销相连的铰点）最省事。

三种方法各有最佳射程：

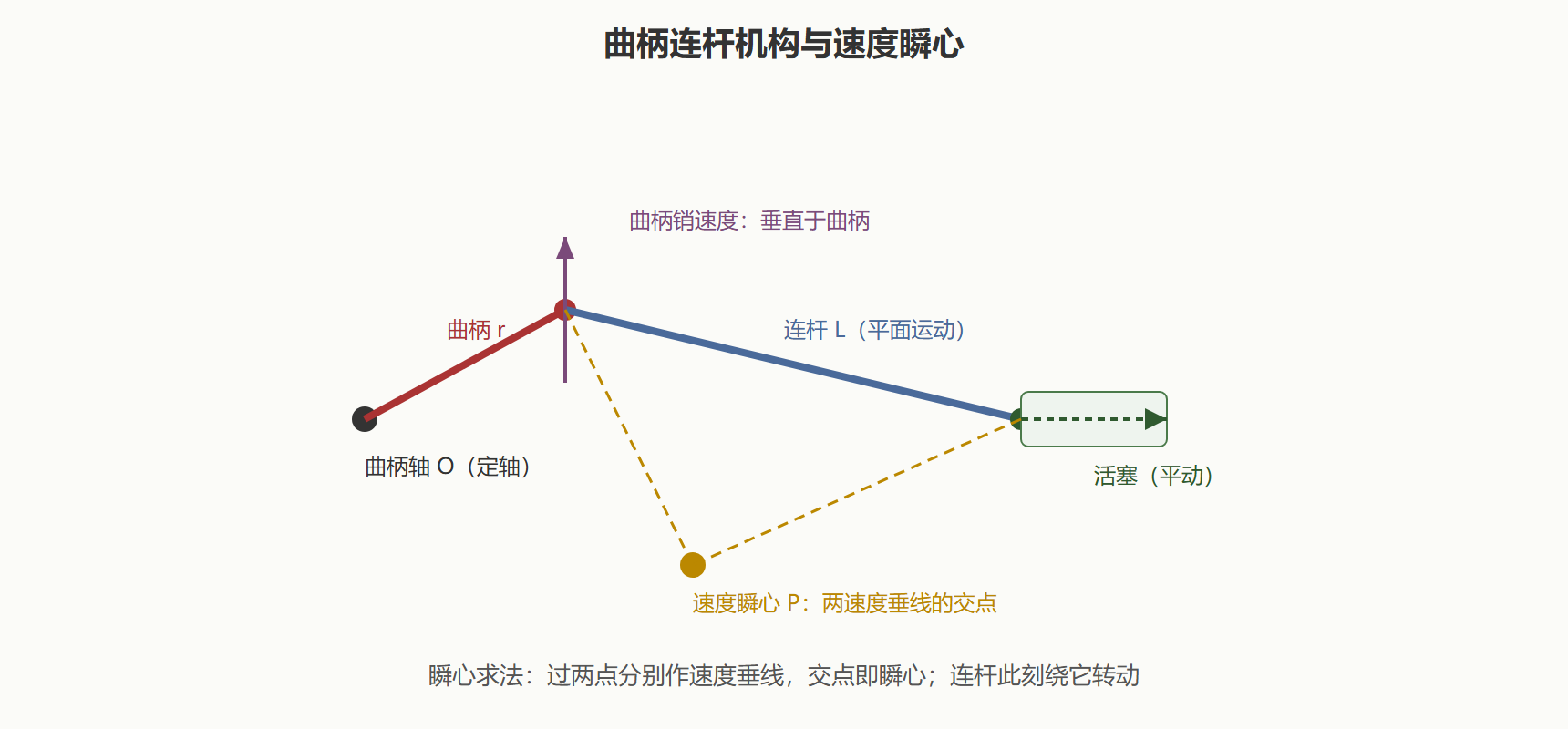

图 连杆机构的速度瞬心

用数值把整个机构扫一遍，活塞速度曲线会自己浮现：

import numpy as np

# 曲柄连杆：r=50 mm，L=200 mm，曲柄转速 3000 r/min
r, L, n = 0.05, 0.20, 3000.0
omega = n * 2 * np.pi / 60
theta = np.linspace(0, 4 * np.pi, 721)
# 活塞位移（自最远点算）：x = r(1-cos) + L(1-sqrt(1-(r/L sin)^2))
lam = r / L
x = r * (1 - np.cos(theta)) + L * (1 - np.sqrt(1 - (lam * np.sin(theta))**2))
# 活塞速度：dx/dtheta * omega
dxdt = np.gradient(x, theta) * omega
print(f"曲柄角速度 {omega:.1f} rad/s")
print(f"活塞最大速度约 {np.max(np.abs(dxdt)):.2f} m/s（出现在曲柄角约 "
      f"{np.degrees(theta[np.argmax(np.abs(dxdt))]) % 360:.0f} 度）")
print(f"曲柄销线速度 {omega*r:.2f} m/s，活塞峰值高于它——连杆转动的贡献")
# 瞬心验证：theta=90 度时连杆瞬心位置
th = np.pi / 2
# 曲柄销 A=(r,0)... 这里用几何：A 速度竖直向上，B(活塞) 速度水平
# 瞬心 = 过 A 的竖直线 与 过 B 的水平线(活塞轨迹线) 的交点
A_y = r * np.sin(th)  # 简化为对心机构几何
print(f"theta=90 度：过曲柄销的竖直线与活塞轨迹线的交点即瞬心，距曲柄销 {abs(A_y-0):.3f} m 量级")
​

值得注意的现象：活塞峰值速度高于曲柄销线速度。额外的贡献来自连杆的转动——这正是"平面运动 = 平动 + 转动"的数值证词。

二、动参考系：同一运动的三种看法

站台上的人看列车上抛球，与车内乘客看同一颗球，轨迹完全不同。运动合成把这件事公式化：绝对速度 = 牵连速度 + 相对速度。工程里大量问题靠"换参考系"降维：旋转机械的叶片振动放到随叶轮旋转的坐标系里看，哥氏加速度虽然出现，但边界条件大幅简化。

一个可运行的对比实验：

import numpy as np

# 传送带问题：河水流速 3 m/s（向东），船相对水速 5 m/s
# 船头指向正北，求对地速度
v_water = np.array([3.0, 0.0])
v_rel = np.array([0.0, 5.0])
v_abs = v_water + v_rel
print(f"船对地速度 = ({v_abs[0]:.1f}, {v_abs[1]:.1f}) m/s，"
      f"大小 {np.linalg.norm(v_abs):.2f} m/s，方向北偏东 "
      f"{np.degrees(np.arctan2(v_abs[0], v_abs[1])):.1f} 度")
# 换参考系：在船上看，水的速度
v_water_in_boat = v_water - v_abs
print(f"船上观察：水以 {np.linalg.norm(v_water_in_boat):.1f} m/s 向南流动")
# 渡河最短时间问题：船头始终垂直河岸
width = 200.0
t_cross = width / 5.0
drift = 3.0 * t_cross
print(f"宽 {width} m：船头垂直河岸时 {t_cross:.0f} s 到岸，被冲下 {drift:.0f} m")
​

三、加速度分析与常见陷阱

⚠️ 常见坑：加速度没有"瞬心法"。速度瞬心点的加速度一般不为零——瞬心本身在动。求加速度老老实实用基点法：未知数三个（基点加速度两个分量 + 角加速度），需要的方程也正好三个。另一个高频错误是动参考系旋转时漏掉哥氏加速度，它等于两倍牵连角速度叉乘相对速度，叶片机械、气象（信风偏转）都是它登场的舞台。

本节要点回顾

• 平面运动两块积木：随基点平动加绕基点转动，基点任选，角量与基点选择无关。
• 速度三工具：基点法通用、瞬心法批量、投影法速查；加速度只剩基点法。
• 瞬心会迁移：它是时刻的函数，车轮沿地面纯滚动时瞬心在接触点，也在不断更换。
• 运动合成口诀：绝对 = 牵连 + 相对，参考系旋转时加速度多出哥氏项。
• 机构分析的数值化：把位移公式写成数组运算，速度曲线自动出现，比逐角手算稳健得多。

至此"怎么动"已经说清。下一章接上"为什么这么动"：力出场，牛顿定律接管。

四、从速度到加速度的完整案例收束

把本节工具串成一个完整收尾：对心曲柄滑块机构在曲柄角 90 度附近，用基点法求活塞加速度。连杆质心加速度等于曲柄销加速度（牵连平动）加上绕曲柄销转动贡献（切向加法向）。角速度为零的瞬间法向项消失，但切向项（角加速度乘杆长）仍在——这正是许多初学者漏掉的一项。

import numpy as np

# 曲柄铅垂位：曲柄销 A 只有向心加速度；连杆角速度此瞬为零
r, L, omega = 0.05, 0.20, 314.2
a_A = omega**2 * r              # 曲柄销向心加速度，指向轴心
# 连杆 AB 铅垂、活塞 B 沿水平线运动：由约束方程解连杆角加速度
alpha_AB = -a_A / L
print(f"曲柄销加速度 {a_A:.1f} m/s²，连杆瞬时角速度为零但角加速度 {alpha_AB:.1f} rad/s²")
print("结论：速度分析与加速度分析必须分别做，速度为零的点加速度可以很大")
​

速度为零、加速度不为零——瞬心点的这个特性，是"速度三件套不适用于加速度"的最好注脚，也是理解刚体瞬间换向时惯性力冲击（结合第 3 章达朗贝尔原理）的钥匙。
