弯曲正应力沿截面高度线性分布，最大值在中性轴最远处，等于弯矩除以抗弯截面模量；弯曲切应力沿高度呈抛物线分布，最大值在中性轴处。压杆稳定用欧拉公式裁决：临界力随长细比平方衰减，细长压杆可能在应力远低于屈服时突然屈曲。本节完成梁的强度设计与压杆稳定性校核两条合格线。

上一节定位了最大弯矩与最大剪力，这一节做裁决。它在体系中的位置是静力分析的终点站：再往后（第 6 章动载、第 7 章疲劳）都是在本节的静态基准上叠加时间因素。

一、弯曲正应力：中性轴的杠杆

梁弯曲时，一侧纤维受拉、一侧受压，中间存在长度不变的中性层。应变沿高度线性分布，应力跟着线性（胡克定律），合成内力恰好等于弯矩——由此推出最大正应力公式：弯矩乘最远距离除以惯性矩。截面的"抗弯截面模量"（惯性矩除以最远距离）是截面抗弯的体检指标，工字钢把它做大到极致：材料远离中性轴，翼缘扛弯矩、腹板传剪力。

import numpy as np

# 简支梁跨 6 m，跨中集中力 40 kN，Q235 工字钢选型
L, P, sigma_allow = 6.0, 40e3, 235/1.5*1e6
M_max = P * L / 4
W_need = M_max / sigma_allow
print(f"最大弯矩 {M_max/1000:.1f} kN·m，所需抗弯截面模量 {W_need*1e6:.0f} cm³")
# 常用工字钢规格近似：25a 工字钢 Wx = 401 cm³
Wx = 401e-6
sigma = M_max / Wx / 1e6
print(f"选 25a 工字钢：工作应力 {sigma:.1f} MPa < 许用 {sigma_allow/1e6:.0f} MPa，通过")
# 对比同面积矩形截面（高 250 厚 16 等面积估算）
h, b = 0.25, 0.102  # 面积约 2550 mm² 量级
W_rect = b * h**2 / 6
print(f"同高度矩形截面 W = {W_rect*1e6:.0f} cm³，是工字钢的 {W_rect/Wx:.0%}")
print("结论：把腹板掏薄、材料搬到翼缘，抗弯效率差出一倍以上")
​

弯曲切应力按茹拉夫斯基公式计算：切应力等于剪力乘静矩除以惯性矩与宽度之积。分布是抛物线：上下边缘为零，中性轴最大。宽而扁的矩形截面中性轴切应力约为平均值的一倍半，工字钢薄腹板上切应力几乎均布且数值不小——薄腹板钢梁的局部就是被剪坏的。

import numpy as np

# 同一根 25a 工字钢梁，校核支座处切应力
L, P = 6.0, 40e3
V_max = P / 2
# 25a 近似几何：翼缘 116x13，腹板厚 8，总高 250（单位 mm）
tw, h, bf, tf = 8e-3, 250e-3, 116e-3, 13e-3
# 腹板近似：最大切应力 ~ 1.2 * V/(h*tw)（工字钢经验系数）
tau_max = 1.2 * V_max / (h * tw)
print(f"支座最大剪力 {V_max/1000:.0f} kN，腹板最大切应力约 {tau_max/1e6:.1f} MPa")
print(f"许用切应力约 {0.6*235/1.5:.0f} MPa，切应力校核通过")
# 短粗梁对比：跨 1 m 受同样 40 kN
V2, M2 = P/2, P*1.0/4
print(f"若跨度缩到 1 m：弯矩只剩 {M2/1000:.1f} kN·m，剪力不变——短梁由剪应力控制")
​

二、强度校核的完整清单

梁的强度校核对细长梁通常只需查最大弯矩截面的正应力，但三种情形必须追加切应力校核：短粗梁（跨高比小）、木梁（顺纹抗剪弱）、薄腹板组合截面。校核清单化是工程训练的重点——漏一项就是漏一类失效模式。

三、压杆稳定：不破坏却站不住

受压杆件的失效方式和受拉完全不同。细长压杆在压力达到临界值时，微小扰动会让它突然侧向弯曲，承载力瞬间崩塌——材料还在弹性范围，结构已经失效。欧拉公式给出两端铰支压杆的临界力：π²EI 除以长度平方。

import numpy as np

# 同一根杆：Q235 圆钢 d=40 mm，长 2 m，两端铰支
d, L, E = 40e-3, 2.0, 210e9
I = np.pi * d**4 / 64
A = np.pi * d**2 / 4
P_cr = np.pi**2 * E * I / L**2
sigma_cr = P_cr / A
print(f"惯性矩 {I*1e12:.0f} mm⁴，临界力 {P_cr/1000:.1f} kN")
print(f"临界应力 {sigma_cr/1e6:.1f} MPa，屈服 235 MPa——应力远未达屈服就已失稳")
# 长度敏感性：杆长减半，临界力翻四倍
for LL in [2.0, 1.0, 0.5]:
    print(f"杆长 {LL:.1f} m：临界力 {np.pi**2*E*I/LL**2/1000:.0f} kN"
          f"（屈服承载 {235e6*A/1000:.0f} kN 的 {np.pi**2*E*I/LL**2/(235e6*A):.0%}）")
​

长度减半，临界力乘四；短到某个程度，临界应力超过屈服，失效模式从失稳切换为屈服——这就是长细比分界的物理含义。中等长细比的杆最麻烦，既要稳定校核又要强度校核，工程规范用经验曲线衔接两端。

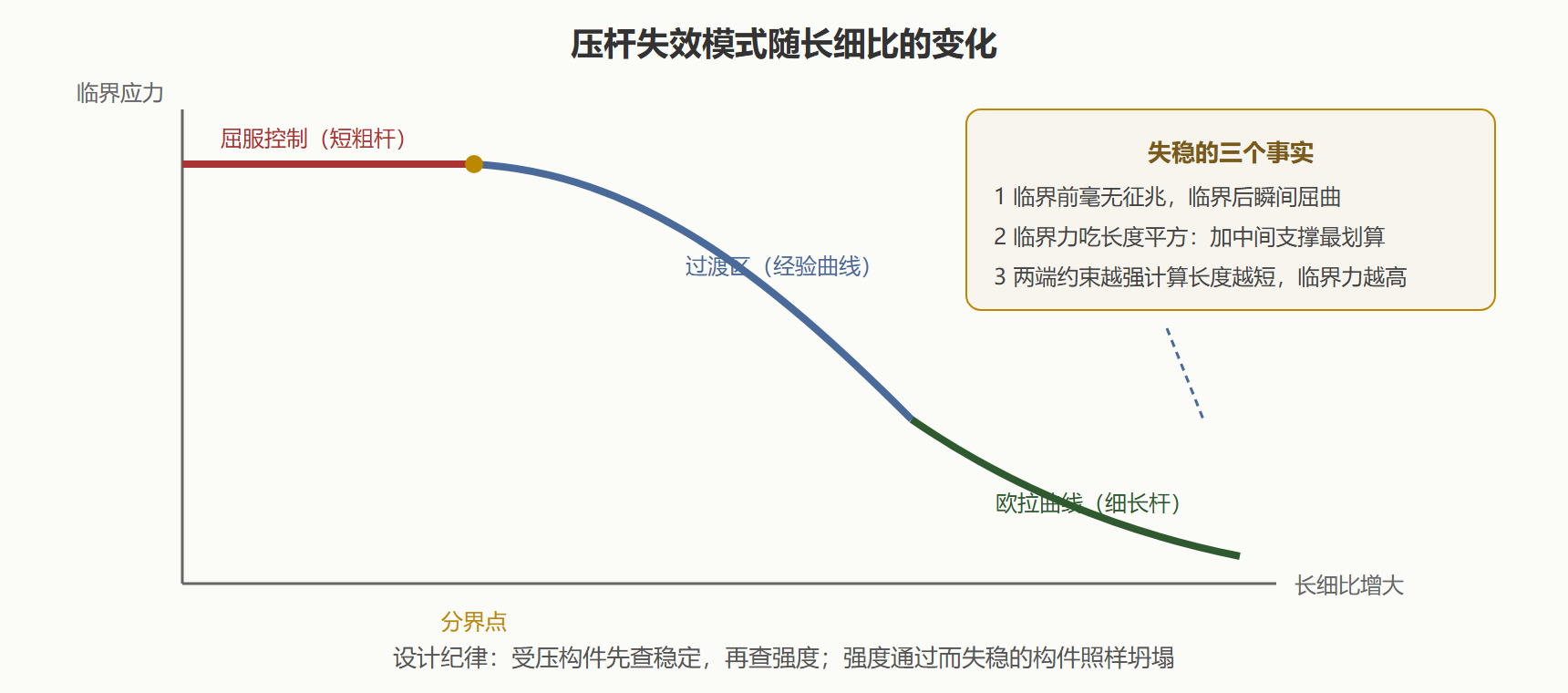

图 失效模式与长细比的关系

支撑方式的效应用"计算长度"折算：两端固定取 0.5 倍、一端固定一端铰支取 0.7 倍、悬臂取 2 倍。同一根杆换端部条件，临界力可差十六倍——施工中"临时支撑没焊牢"引发的事故，机理常常就是约束条件从设计假定退化为自由端。

💡 关键直觉：强度是材料的问题，稳定是几何的问题。材料再好，几何细长就压不稳；反过来，提高稳定的头号手段不是换更强的材料，而是缩短计算长度——加一道系杆、把铰支改成刚接。

本节要点回顾

• 弯曲正应力线性分布：最大值在中性轴最远处，截面抗弯效率取决于材料离中性轴多远，工字钢是这一原理的工业化表达。
• 弯曲切应力抛物线分布：短粗梁、木梁、薄腹板必须补做切应力校核，三类情形记成清单。
• 强度与稳定是两条独立合格线：压杆失稳时应力可能远低于屈服，只做强度校核会漏掉最危险的失效模式。
• 欧拉临界力吃长度平方：减半杆长翻四倍承载，加中间支撑是性价比最高的稳定措施。
• 计算长度折算端部约束：支撑条件退化为设计失误的常见形态，临时结构尤其如此。

静态世界到此收束。下一章把时间放回载荷：结构在风、波浪、机器振动下如何响应，共振为什么是最需要敬畏的词。
