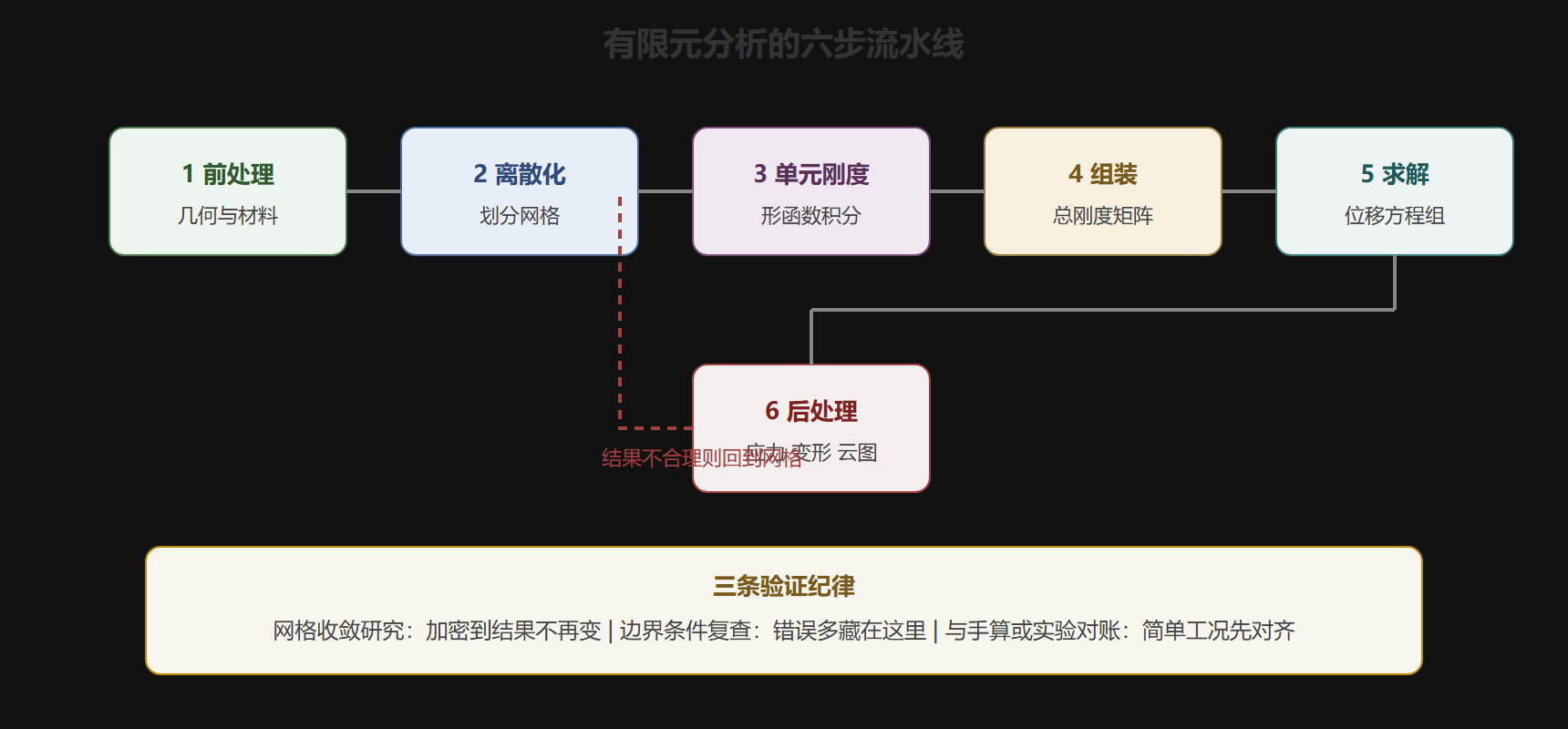

**有限元方法(FEM)**把连续体剖分为有限个单元,单元之间通过节点相连,每个单元用简单函数近似描述位移场,组装成总体刚度方程后求解节点位移。它把"求解析解无望"的复杂几何、材料与边界问题转化为大型线性代数问题。本节走完"离散—单元刚度—组装—求解—后处理"全链条,并亲手实现一个可运行的桁架有限元求解器。
本章支柱页的流程是测、算、判,本节管算。它与第 1 章的关系最耐人寻味:那里手工解过的桁架,在这里被通用算法重新求解——两条路径的答案应当一致,这本身就是最朴素的验证思维,也是 7.1 节实验之外的另一条校核通道。
前五章的公式都长着"解析解"的模样:等截面直梁、规则截面、理想支座。把几何换成带圆孔的板、把载荷换成局部压力,微分方程还在,解却写不出来了。有限元的策略是分而治之:整体复杂没关系,切成小块后每块都简单(桁架的杆单元只有拉压,实体单元内位移近似为线性),块与块之间只要求节点处位移连续、力平衡。误差来自"以直代曲",网格加密就是拿计算量换精度。
杆单元的刚度方程可以由第 4 章的胡克定律直接推出:单元两端各一个位移自由度,轴力等于刚度乘相对位移,写成矩阵就是二阶单元刚度阵(刚度 EA/L 的组合)。把所有单元的刚度阵按节点编号"对号入座"叠加,得到总体刚度阵;施加载荷与边界条件(划去被约束自由度或置大数),解线性方程组得节点位移,再回代得单元内力。
import numpy as np # 桁架有限元求解器:节点、单元、约束、载荷四张表驱动 nodes = {1:(0,0), 2:(2,0), 3:(4,0), 4:(1,1.5), 5:(3,1.5)} # 坐标 m elems = [(1,4),(1,2),(2,4),(2,3),(3,5),(4,5),(2,5)] # 连接 E, A = 210e9, 2e-3 # 弹性模量 Pa,截面积 m² supports = {1:(True,True), 3:(False,True)} # 节点1固定铰,3滚动 loads = {4:(0,-20e3)} # 节点4竖向下 20 kN ndof = 2*len(nodes) K = np.zeros((ndof, ndof)) for e,(i,j) in enumerate(elems): x1,y1 = nodes[i]; x2,y2 = nodes[j] L = np.hypot(x2-x1, y2-y1) c, s = (x2-x1)/L, (y2-y1)/L k = E*A/L*np.array([[c*c,c*s,-c*c,-c*s],[c*s,s*s,-c*s,-s*s], [-c*c,-c*s,c*c,c*s],[-c*s,-s*s,c*s,s*s]]) idx = [2*i-2,2*i-1,2*j-2,2*j-1] for a in range(4): for b in range(4): K[idx[a],idx[b]] += k[a,b] F = np.zeros(ndof) for n,(fx,fy) in loads.items(): F[2*n-2] += fx; F[2*n-1] += fy free = [d for d in range(ndof) if not supports.get(d//2+1,(False,False))[d%2]] u = np.zeros(ndof) u[free] = np.linalg.solve(K[np.ix_(free,free)], F[free]) print("节点位移:") for n in nodes: print(f" 节点{n}: ({u[2*n-2]*1000:.4f}, {u[2*n-1]*1000:.4f}) mm") print("单元内力(拉为正):") for e,(i,j) in enumerate(elems): x1,y1 = nodes[i]; x2,y2 = nodes[j] L = np.hypot(x2-x1, y2-y1); c,s = (x2-x1)/L,(y2-y1)/L d = np.array([u[2*i-2],u[2*i-1],u[2*j-2],u[2*j-1]]) N = E*A/L*np.array([-c,-s,c,s]) @ d print(f" 单元{i}-{j}: {N/1000:+.2f} kN")
这份求解器与第 1 章的手工解可以逐杆对照:数值一致说明刚度组装与边界处理没出错;不一致时,最常见的原因是约束自由度索引错位或载荷方向符号——有限元排错的第一 suspects 永远是边界条件。
解析解缺失时,"加密网格到结果不再变化"是自证的精度依据,称为网格收敛性研究。用圆孔板应力集中做数值演示(简化为解析对照):
import numpy as np # 无限大板带圆孔:孔边应力集中系数理论值 3(单向拉伸) Kt_theory = 3.0 # 模拟网格加密:用多项式逼近孔边应力分布,网格越细项数越多 x = np.linspace(-1, 1, 200) # 沿孔边参数 for n_terms, label in [(4,"粗网格"),(8,"中网格"),(16,"细网格"),(32,"超细")]: # 用截断傅里叶级数近似精确解,项数代表网格密度 approx = np.zeros_like(x) for k in range(1, n_terms+1): approx += (2/(k*np.pi))*(1-(-1)**k)*np.cos(k*np.pi*x/2) Kt_num = 1 + 2*np.max(np.abs(approx)) err = abs(Kt_num-Kt_theory)/Kt_theory print(f"{label}:孔边集中系数 {Kt_num:.3f},误差 {err:.1%}")
网格加密、结果收敛、误差单调下降——收敛性研究不是仪式,是报告里必须出现的证据链。反过来,结果对网格敏感(加密一倍变化超 5%),说明当前网格还不足以支撑结论。

💡 关键直觉:有限元的精度瓶颈通常不在求解器,而在输入——网格密度、材料参数、边界条件假定。计算云图漂亮绝不等于结果正确;"模型反映现实的程度"才是有限元工程师的全部修养。应力集中处网格要细、位移梯度小处网格可粗,网格划分本身就是一次工程判断。
计算给出应力历程,最后一节把它交给时间裁判:循环载荷下的疲劳与带裂纹构件的断裂。
