第5章 高速来流：可压缩流动

第5章 高速来流：可压缩流动

章节摘要：当流速逼近或超过声速，空气不再像水那样"软硬不吃"——密度成了主角。本章从声音本身就是压力扰动的传播这一观察出发，建立马赫数这个压缩性开关；随后用等熵关系式描述喷管中气流的可逆加速，用正激波与斜激波解释超音速世界无处不在的"空气墙"；最后落到拉瓦尔喷管——唯一能把气流从亚音速一路推过声速壁垒的几何形状，火箭发动机与超音速风洞共同的心脏。

学习目标

读完本章你应当能够：

1. 从"声音是微弱压力扰动的传播"出发，推导等温与绝热声速公式，说明为何空气中声速只依赖温度；
2. 用马赫数判断压缩性效应是否必须计入，说出工程上常用的阈值（约 Ma 0.3）及其来历；
3. 使用等熵关系式计算滞止参数与截面参数变化，理解"面积增大反而加速"这一超音速反直觉现象；
4. 写出正激波前后压力、密度、温度、马赫数的兰金-许贡纽关系，解释激波损失与"音爆"；
5. 分析拉瓦尔喷管的工作状态（亚临界、临界、超临界、过度膨胀与欠膨胀），判断火箭喷管设计膨胀比的选择逻辑。

核心概念速览

金句：亚音速世界里，扰动跑在飞行器前面通风报信；超音速世界里，飞行器一头撞进毫不知情的空气——激波就是这次"不打招呼的相撞"留下的账单。

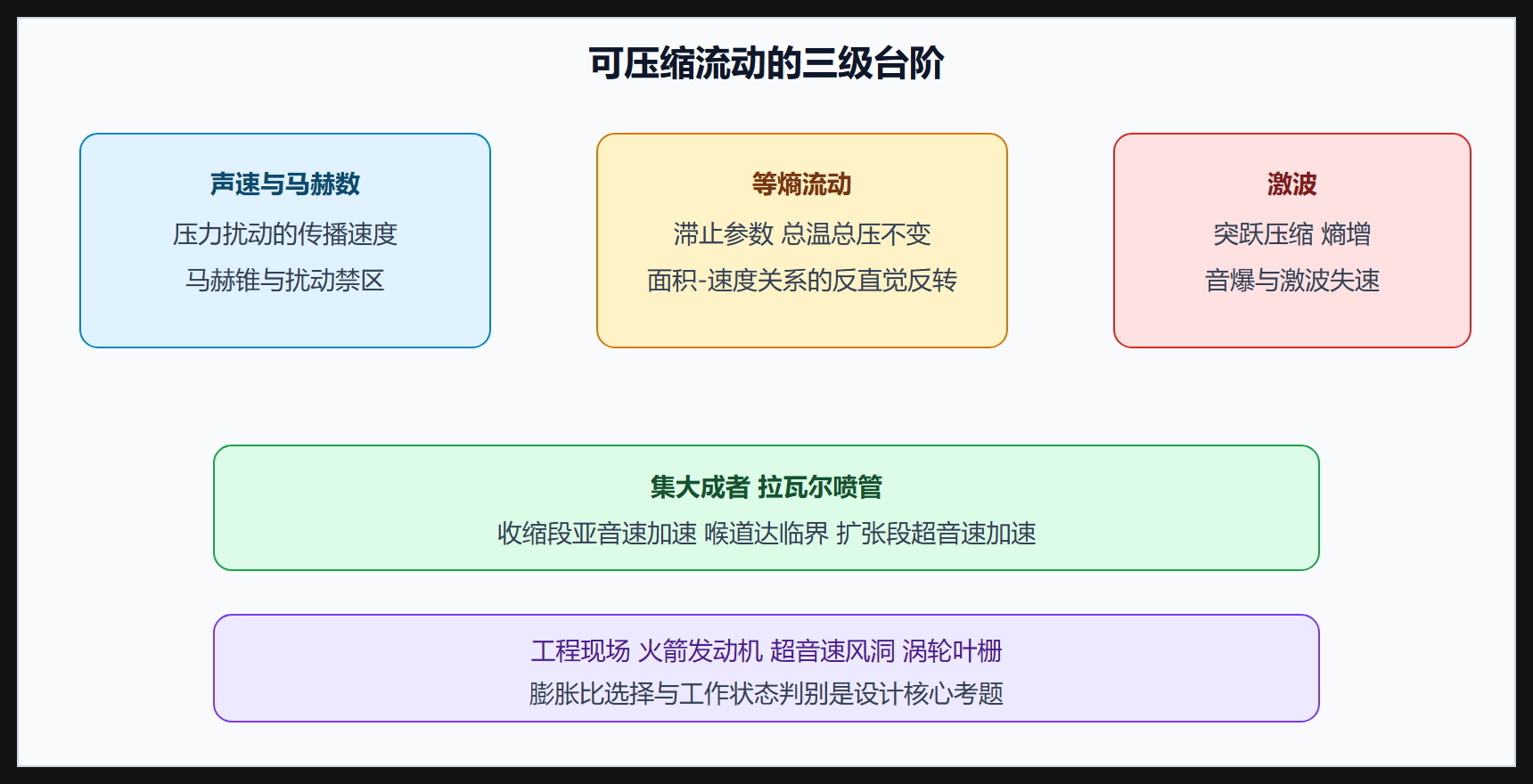

从声速到激波的知识链

子章节导航

• 5.1 声速与马赫数：声音的流体力学本质、声速公式的两种推导、马赫锥、压缩性阈值 0.3 的工程来历。
• 5.2 等熵流动与激波：滞止参数、等熵关系式、面积-速度关系、正激波的兰金-许贡纽关系与激波损失。
• 5.3 拉瓦尔喷管与一维流动：唯一能跨声速的几何、五种工作状态、火箭喷管膨胀比设计与Python数值演练。

子章节之间的逻辑关系

5.1 定义"多快才算快"（马赫数），5.2 给出亚音速端（等熵）与超音速端（激波）的两套规则，5.3 把两套规则装进同一根先收后扩的管子里——三节回答"压缩性如何改写流动规则、工程师又如何利用这些规则"。

多快才算快 马赫数
   ├── 两套规则 等熵加速 与 突跃压缩   第5.2节
   └── 一根管子装下两个世界 拉瓦尔喷管   第5.3节
​

前置知识与后续延伸

前置：第 1 章压缩性与热物性（比热比、体积模量）、第 4 章伯努利方程及其不可压缩局限。延伸：激波与膨胀波是超音速进气道设计的基础；喷管流动分析的习惯（先判工作状态再查参数）将直接迁移到第 8 章的 CFD 边界条件设置与工程案例解读。

学习路径与常见疑问

先学哪一节？ 本章依赖关系最强：5.1 定义声速与马赫数，是一切可压缩分析的度量衡；5.2 建立等熵关系式与激波突跃两套规则；5.3 把两套规则装配进拉瓦尔喷管。跳读 5.3 会在"面积增大反而加速"处完全迷失，务必按序推进。

三个高频疑问先打预防针：

• "为什么 0.3 马赫以下可以当不可压缩？"——定量账：马赫数 0.3 时密度变化约百分之四到五，工程误差可吸收；这不是物理开关而是误差预算，精密流量计在更低马赫也要做压缩修正。
• "激波为什么"不可逆"？"——气体在极薄激波内被突然压缩，粘性与导热让熵增加，总压下降；等熵关系式在激波两侧各自成立，但跨过激波要换用兰金-许贡纽关系。超声速进气道的设计艺术就是用多道斜激波把这道"熵增账单"摊薄。
• "喷管收缩段能加速到超声速吗？"——不能。几何收窄在亚声速段加速流体，恰好到声速时面积变化率为零；想继续加速必须反直觉地扩张——这就是拉瓦尔喷管先收后扩的由来，喉道是唯一的声速点。

自测一道：火箭从海平面爬升到高空，环境压力下降，固定膨胀比的喷管效率如何变化？用过度膨胀与欠膨胀两种损失的图像回答，再想想双膨胀钟形喷管为何存在。
