6.3 边界层、布拉休斯解与流动分离

6.3 边界层、布拉休斯解与流动分离

本节摘要：普朗特 1904 年指出：大雷诺数下粘性只集中在贴壁薄层（边界层）内，层外可按无粘势流处理。布拉休斯相似解给出平板层流边界层厚度 δ ∝ x/√Re_x 与摩擦系数；动量积分方程提供工程估算。逆压梯度使边界层内流体减速、倒流，导致分离——失速、阻力的主要来源。本节用 Python 数值求解布拉休斯方程并复算阻力危机。

1904 年海德堡的数学家大会上，路德维希·普朗特放了一张只有几分钟的短报告，内容后来被称为流体力学百年以来最重要的思想：大雷诺数下，粘性被局限在贴壁极薄一层里，层外流体基本无粘。这一刀把"达朗贝尔佯谬"（第 4 章的零阻力悖论）解开了：阻力全部住在这一薄层和它分离后的尾迹里。边界层理论从此成为 aerodynamics 的地基。

一、边界层的量级与布拉休斯解

平行来流 U 流过平板，无滑移让贴壁速度为零，速度从零恢复到 99% 主流值的那层厚度记为 δ。量级分析给出 δ/L ∝ 1/√Re，即边界层很薄且沿流向增厚。布拉休斯把层流边界层方程化为一个常微分方程 f''' + f f''/2 = 0（相似变换后），数值解给出两条黄金结果：

• 厚度：δ ≈ 5.0 x/√Re_x（99% 厚度定义）；
• 局部摩擦系数：Cf = 0.664/√Re_x。

import numpy as np
from scipy.integrate import solve_ivp

# 布拉休斯方程 f''' = -0.5 f f''  相似变量 eta
def blasius(eta, y):
    return [y[1], y[2], -0.5 * y[0] * y[2]]

# 打靶调 f''0 使 f'无穷 等于 1
for guess in [0.3, 0.332, 0.35]:
    sol = solve_ivp(blasius, [0, 8], [0, 0, guess], dense_output=True)
    print(f"f''0={guess:.3f}  壁面剪应力参数 f''w={sol.y[2,-1]:.4f}  "
          f"f'远场={sol.y[1,-1]:.4f}")
​

正确的 f''(0) ≈ 0.332，此时 f'(∞) → 1（速度恢复到主流）。壁面剪应力 τw = 0.332 ρ U² √(ν/Ux)，随 x 的平方根衰减——平板前部摩擦最猛，越往后新增摩擦越弱。代入实数：30 m/s 的风吹过 1 米长的平板，水的边界层末端厚度约 0.6 cm，空气约 1.7 cm。薄，但全部摩擦与可能的分离都发生在这里。

湍流边界层没有精确解，但经验性对数律惊人普适：内层速度随距壁距离的对数增长，配合 1/7 幂次剖面近似，得到平板湍流 Cf ≈ 0.059 Re_x^(-1/5)、δ ≈ 0.37 x Re_x^(-1/5)。同位置湍流层更厚、壁面摩擦约为层流的 3–5 倍，但抗分离能力强得多——厚度大意味着贴壁流体动量储备多，逆压面前更能顶住。

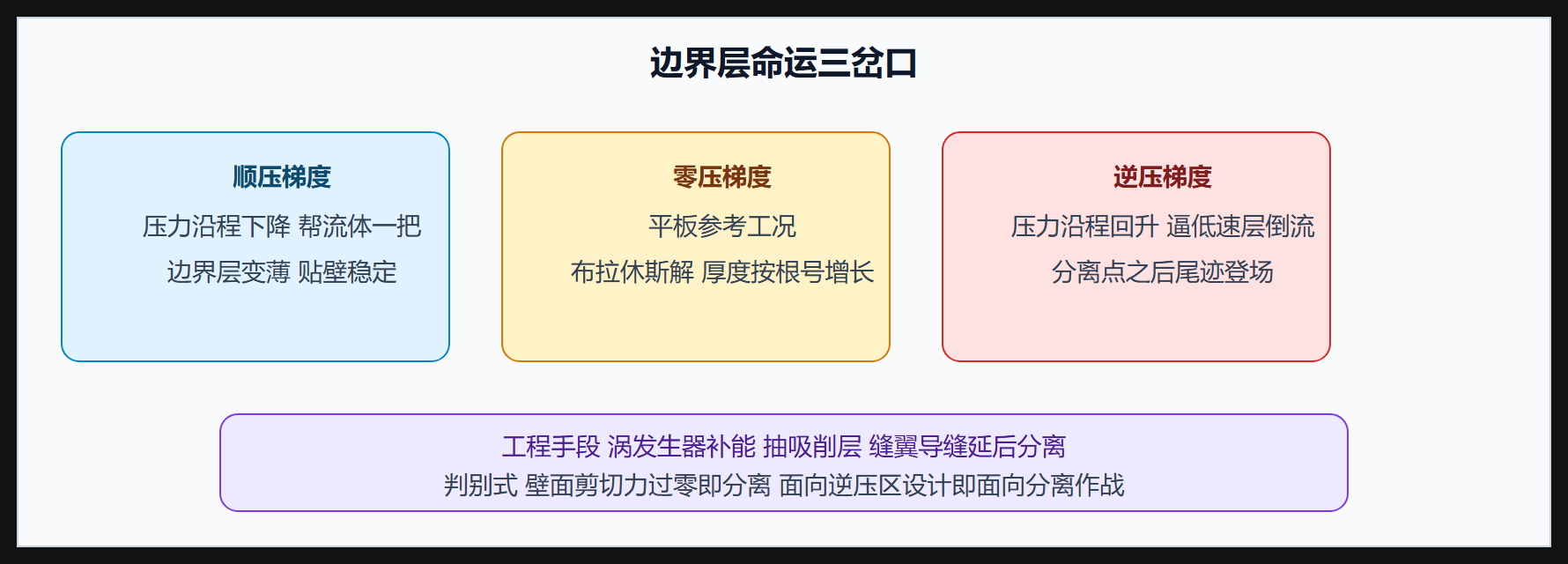

二、逆压梯度与分离

边界层方程里，壁面处速度为零，于是壁面法向的压力梯度信息直接写进：∂p/∂x 沿程的正值（逆压）会一路减速贴壁流体。减到壁面剪应力为零（∂u/∂y|w = 0）就是分离点；再往后流体被逆压推着倒流，外流被抬离壁面，形成大片低压尾迹——这就是**形状阻力（压差阻力）**的来源，量级常远超摩擦阻力。

三个判断要点：

1. 势流压力分布决定分离风险：增压区才可能分离，收缩加速区（顺压）永远安全；
2. 层流比湍流更早分离（动量储备少），这是高尔夫球凹坑促湍流的全部逻辑；
3. 分离一旦发生，势流前提也被破坏——压力分布变了，分离点又移动，分离是强非线性自恰问题，解析理论到这就让位给 CFD（第 8 章）。

现场算例：阻力危机

光滑圆球阻力系数 Cd 随 Re 的曲线有一处悬崖：Re 约 2×10⁵ 处 Cd 从约 0.47 骤降到约 0.1——阻力危机。机理：该 Re 下边界层自层流转捩为湍流，抗分离能力增强，分离点从约 80° 后移到约 120°，尾迹骤然收窄，压差阻力崩塌。虽然湍流摩擦更大，但省下的形状阻力是数量级的。

# 高尔夫球 凹坑把转捩提前后总阻力对比
rho, U, D = 1.225, 60.0, 0.043          # 空气 初速 球径
A = np.pi * D**2 / 4
for label, Cd in [("光滑球 层流分离", 0.47), ("凹坑球 湍流延迟分离", 0.22)]:
    F = 0.5 * rho * U**2 * A * Cd
    print(f"{label}  Cd={Cd:.2f}  阻力 {F:.2f} N")
​

同速度下凹坑球阻力约为光滑球的一半以下——这就是为什么一颗高尔夫球能带着凹坑飞出 250 米，而光滑球只有它的一半多。

三、分离的工程对策清单

• 涡流发生器：小翼片在边界层里搅出流向涡，把外层高动量流体卷到壁面补给——飞机机翼上表面、大卡车顶棚都在用；
• 边界层抽吸：直接抽走贴壁低速流体，层流风洞与某些涡轮叶栅的标配；
• 整形导流：扩压器张角控制在约 7° 以内、弯曲管道内加导流片，避免局部强逆压；
• 主动流动控制：合成射流、等离子体激励器，周期性注入动量，研究热点。

⚠️ 常见坑：用势流压力分布预测分离位置必然偏晚——分离改变外流，外流又改变分离。定性判断"哪一侧危险"可以，定量位置必须靠实验或 CFD。

四、排挤厚度：边界层对外流的"垫肩"效应

边界层里流体减速，相当于占用了更多过流面积，外流被微微外推。量化指标是排挤厚度 δ*——外流被抬高的距离。对布拉休斯剖面 δ* 约为 99% 厚度的三分之一强。这个看似小量在两处变现：

一是管道入口段压降修正：发育中的边界层不断变厚，真实压降高于充分发展值，入口段损失来源于各截面的动量重构；二是翼型设计：把物面外放 δ* 后按无粘计算压力分布（排挤修正），精度显著提高——前 CFD 时代标准流程，今天仍是快速气动评估的便宜手段。风洞堵塞修正同理：模型占据洞容、边界层排挤有效面积，实测速度与名义速度的差异要按堵塞比修正，否则阻力系数系统性偏低。

追问：分离了还能"贴回去"吗？

小范围分离泡（层流分离泡）在低雷诺数翼型上常见：层流先分离、转捩成湍流后又贴回壁面，形成闭合气泡。它带来阻力并限制升力，无人机与小型风机叶片的设计里专门处理——泡的位置与长度对雷诺数极敏感，同一叶型换个风速性能就跳变，这正是小尺度气动设计的麻烦所在。

本节要点回顾

• 普朗特边界层思想：大 Re 下粘性集中贴壁薄层，层外无粘——佯谬的解答与 aerodynamics 的地基；
• 布拉休斯解：δ ≈ 5x/√Re_x、Cf = 0.664/√Re_x，平板层流摩擦定量在手；
• 逆压梯度 → 壁面减速 → 分离，分离产生形状阻力与失速；
• 湍流层厚而抗分离，阻力危机（Cd 骤降）是层流转捩后分离点后移的直接红利；
• 分离自恰、强非线性，解析理论止步于此，接力棒交给 CFD 与实验。

理论链条铺完，下一章进入工程方法论：怎么用缩比模型和测量把流动问题在实验室里解决。
