第7章 缩放的学问：量纲分析与测量

第7章 缩放的学问：量纲分析与测量

章节摘要：白金汉 π 定理说明任何物理关系都可改写为无量纲数群之间的关系，由此得到雷诺数、弗劳德数、韦伯数、马赫数等相似准则——模型实验要在这些数上与原型相等才有效。本章先建立量纲分析的方法论，再处理"多个相似准则打架"的模型实验难题，最后走进实验室认识皮托管、热线、压力传感与 PIV 等测量手段。

学习目标

读完本章你应当能够：

1. 应用白金汉 π 定理把有量纲参数组化为无量纲数群，并验证已有无量纲数的构成；
2. 列出各相似准则（Re、Fr、We、Ma、Eu）对应的力比含义与典型应用场景；
3. 解释船舶拖曳试验为何无法同时满足 Re 与 Fr 相似，及工程上的折中办法；
4. 说明皮托管、热线风速仪、压力扫描阀、PIV 的原理、量程与带宽；
5. 对一组实验数据做不确定度传递的粗估。

核心概念速览

金句：量纲分析是物理学家与工程师共用的"降维武器"——它不告诉你答案的公式，却告诉你答案里只可能出现在哪些组合里。

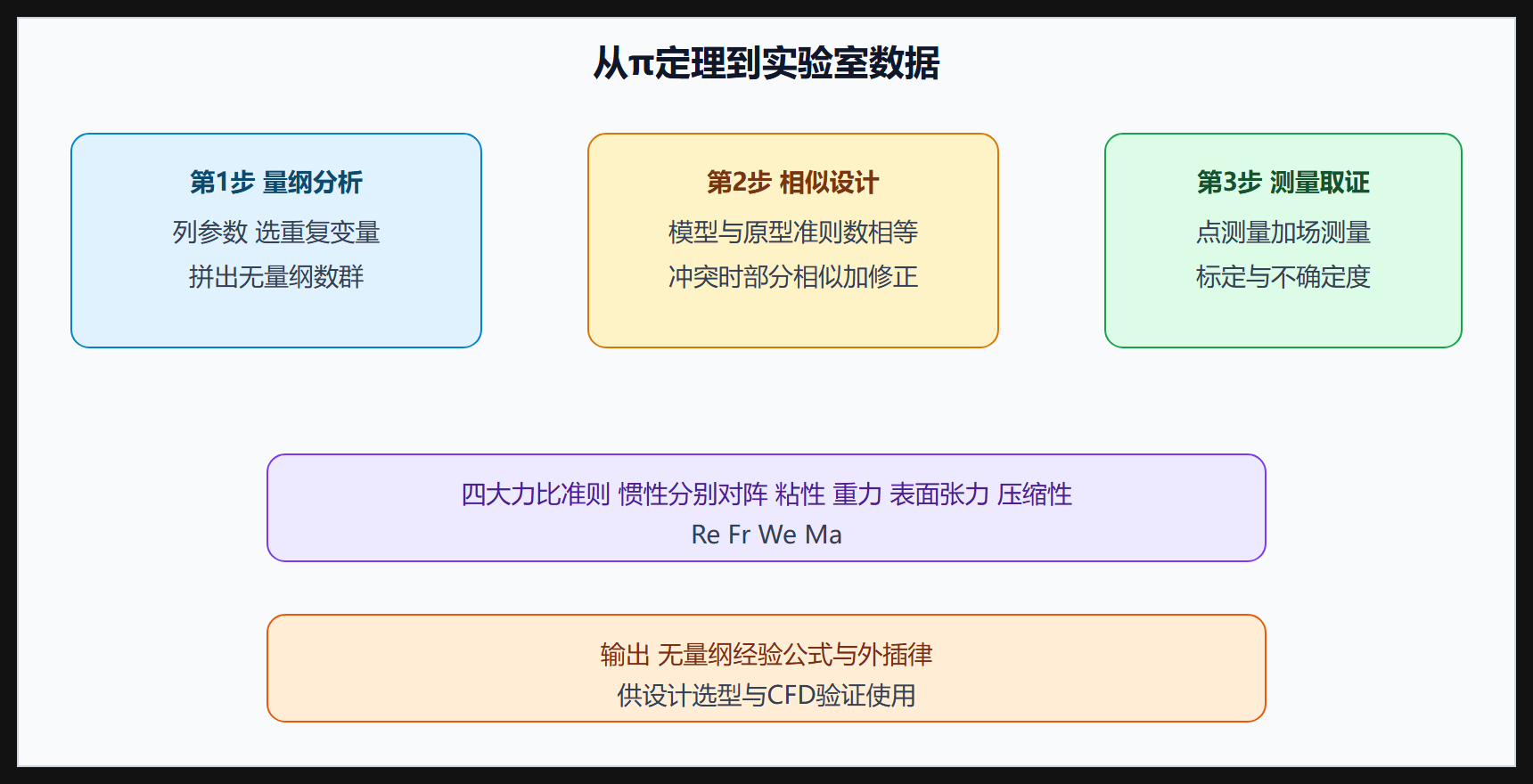

从π定理到实验室的完整链路

子章节导航

• 7.1 白金汉π定理：方法步骤、重复变量选取技巧、经典推导案例（管阻、波浪阻力），以及量纲分析的局限（不给函数形式）。
• 7.2 相似准则与模型实验：各无量纲数的力比含义；船模试验的 Re-Fr 冲突与外插修正；风洞试验的雷诺数缺口问题。
• 7.3 流速压力测量与PIV流动显示：点测量（皮托管、热线、压力传感器）与场测量（PIV）的原理与带宽；标定与不确定度。

子章节之间的逻辑关系

7.1 是方法、7.2 是方法在模型实验中的应用与困境、7.3 是实验落地的数据获取手段——从"怎么想"到"怎么缩"再到"怎么测"。

π定理 无量纲化
   |
相似准则冲突与折中
   |
测量仪器与数据品质
​

前置知识与后续延伸

前置：第 1 章物性、第 6 章雷诺数与湍流度概念。延伸：模型实验数据是第 8 章 CFD 验证的标准答案；测量带宽直接决定湍流模型标定的可信度。

学习路径与常见疑问

先学哪一节？ 7.1 的π定理是方法论总纲，7.2 是它最难也最有回报的应用（模型相似设计），7.3 转向测量端——模型与原型都需要数据说话。三节构成"列数—配数—测数"的完整链条，7.2 与 7.3 可以并行交叉阅读。

三个高频疑问先打预防针：

• "量纲分析和单位换算是一回事吗？"——完全不同。单位换算只改记账单位，量纲分析压缩变量个数、发现无量纲数，它给出问题的"必然形状"，是设计实验的望远镜。
• "模型实验为什么总"不像"原型？"——因为多个相似准则常常无法同时满足（Re 与 Fr 的经典冲突），只能保主舍次、外插修正；这不是手艺不精，而是同一份流体加同一颗行星的物理约束，船舶水池一百多年的行业规矩都是这条约束的产物。
• "PIV 为什么要在流体里撒粒子？"——激光测的是示踪粒子的位移，不是流体本身；粒子跟随性（斯托克斯数足够小）、浓度（既要够密做相关、又要够稀不干扰流动）、双脉冲间隔三者匹配，数据才可信——测量精度的短板常在这些"配件"而非光学主机。

自测一道：风洞里做建筑模型测风压，应该保证哪个无量纲数相等？模型缩小一百倍后，风速该怎么调、雷诺数够不够、粗糙度要不要补偿？把这三个追问写成一段实验大纲。
